冷挤压套筒施工工艺VIP免费

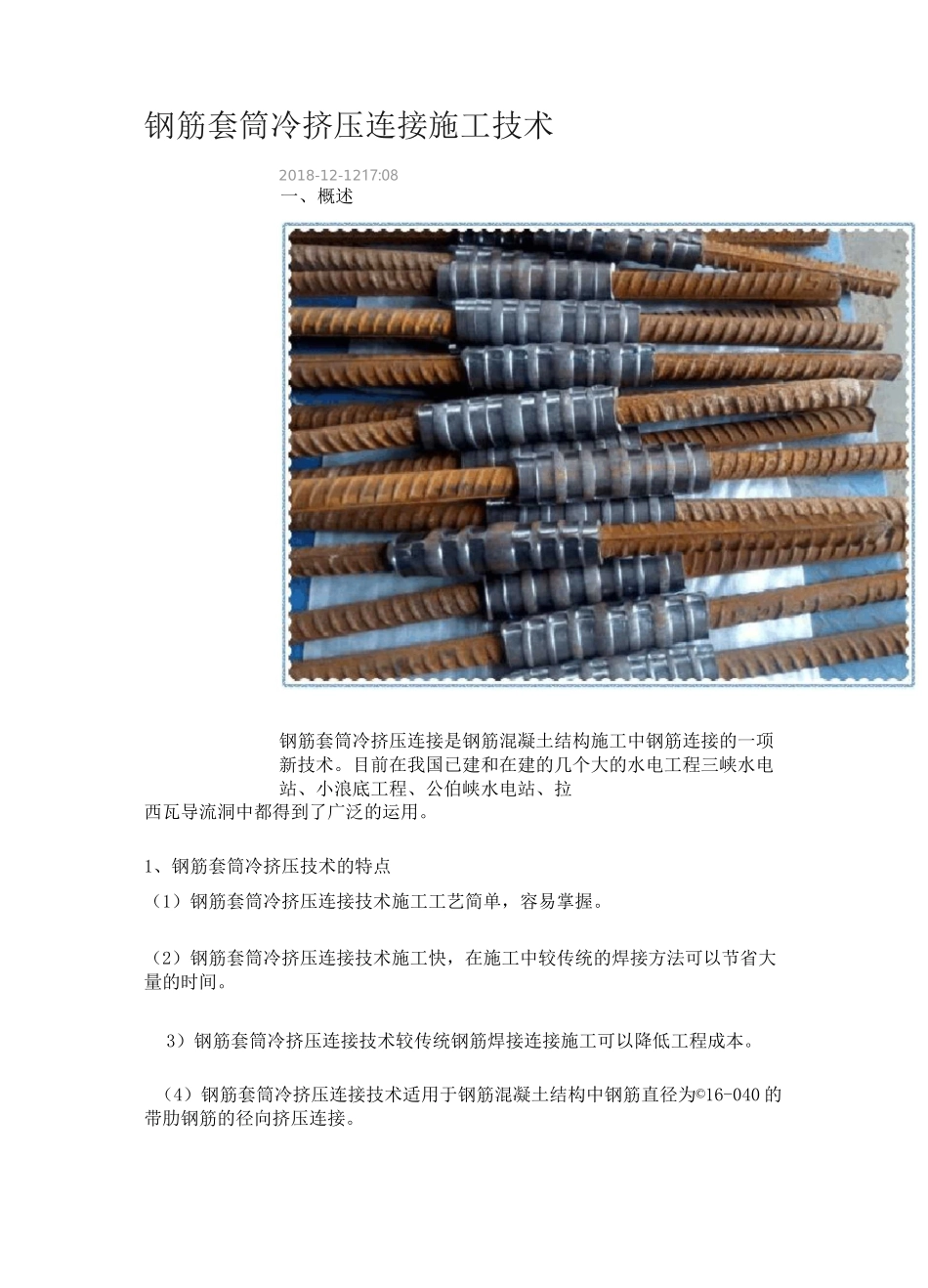

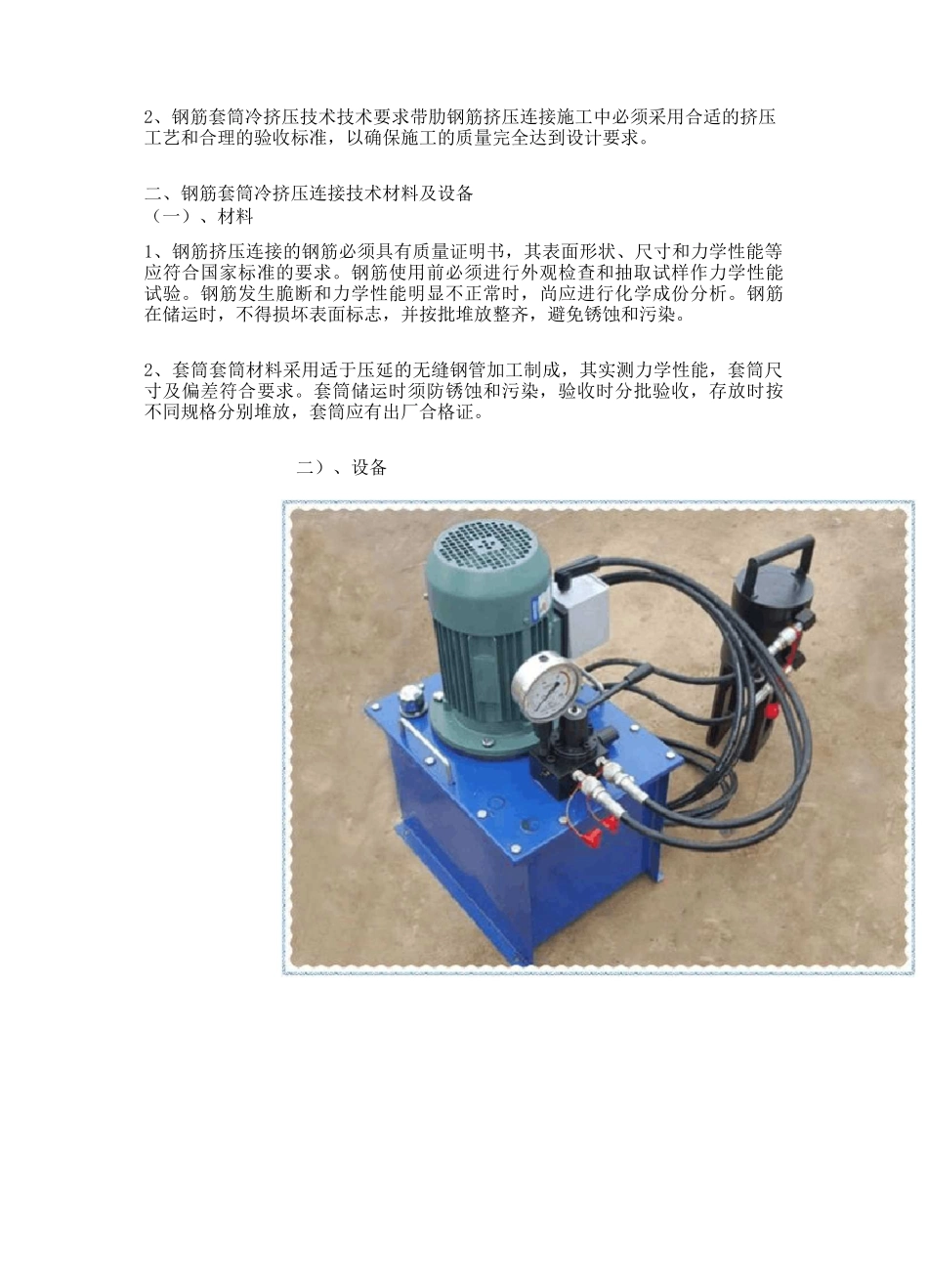

钢筋套筒冷挤压连接施工技术2018-12-1217:08一、概述钢筋套筒冷挤压连接是钢筋混凝土结构施工中钢筋连接的一项新技术。目前在我国已建和在建的几个大的水电工程三峡水电站、小浪底工程、公伯峡水电站、拉西瓦导流洞中都得到了广泛的运用。1、钢筋套筒冷挤压技术的特点（1）钢筋套筒冷挤压连接技术施工工艺简单，容易掌握。（2）钢筋套筒冷挤压连接技术施工快，在施工中较传统的焊接方法可以节省大量的时间。3）钢筋套筒冷挤压连接技术较传统钢筋焊接连接施工可以降低工程成本。（4）钢筋套筒冷挤压连接技术适用于钢筋混凝土结构中钢筋直径为©16-040的带肋钢筋的径向挤压连接。2、钢筋套筒冷挤压技术技术要求带肋钢筋挤压连接施工中必须采用合适的挤压工艺和合理的验收标准，以确保施工的质量完全达到设计要求。二、钢筋套筒冷挤压连接技术材料及设备（一）、材料1、钢筋挤压连接的钢筋必须具有质量证明书，其表面形状、尺寸和力学性能等应符合国家标准的要求。钢筋使用前必须进行外观检查和抽取试样作力学性能试验。钢筋发生脆断和力学性能明显不正常时，尚应进行化学成份分析。钢筋在储运时，不得损坏表面标志，并按批堆放整齐，避免锈蚀和污染。2、套筒套筒材料采用适于压延的无缝钢管加工制成，其实测力学性能，套筒尺寸及偏差符合要求。套筒储运时须防锈蚀和污染，验收时分批验收，存放时按不同规格分别堆放，套筒应有出厂合格证。二）、设备连接钢筋规格(mm)型FEtt型压痕最小直径允许范围(iwnj压痕尺寸(nui)每侧压痕道钢筋插入採度(nnO_40H1I4060-53>80712536m36HM3654-57>70&11532服2HH?24S-51528H&28IMZ3>55530聖皿洱37-39&SO22HM2232-3447020HG2DHM2029-31>454651SmisHH1E27-25>404GO1、挤压设备挤压连接设备由压接器，超高压油泵、超高压油管组成。超高压油泵是挤压的动力源，额定工作压力为80Mpa；压接器是钢筋挤压的执行部件，有两种型号，最大工作压力lOOMpa；其中YJH-32型适用于压接©16-^32钢筋，YJH-40T适用于压接©32-©40钢筋。压模、套筒、钢筋应配套使用，压模共有九种规格，模具上标注的数字表示被接钢筋的直径，使用时应检查。钢筋套筒冷挤压连接设备还包括挤压辅助设备和挤压专用设备。挤压辅助设备有吊具、角向砂轮机等；挤压专用设备包括：标志卡、尺寸卡板。三、钢筋大道筒冷挤压连接施工(一)套筒、压模型号及压搪参数1、相同规格钢筋连接时的套筒型号、模具型号及压痕参数相同规格钢筋连接时的套筒型号、模具型号及压痕参数应符合表1-4中所示。同规格钢筋连接时的参数表1-42、不同规格钢筋连接，套筒的型号，模具型号及压痕最小直径，压痕道次等参连接钢筋规格套筒型压模型号压痕最小允许直径(irn)压痕尺寸(no)毎侧压痕道钢筋插入探度trm)④40-0恥HG40④妁端HG40冗端HG更60-63>307125336-①32HG3G4网端册3E少刃端HG熬54-57>706L15中號—◎2SHG32彳32端HG駝①覚U端IJG爲48-51>605100©28-*25HG2S023U端伺胡◎厉端協箕41-44>5E£90•P25-T'22HG25©25端H5250昭端HG匹37-39>5080022-20HG220器端HGZ242Q端隔2。32-34>45a70(二)冷挤压连接施工操作程序1、钢筋冷挤压连接操作前检查挤压设备运转是否正常，并对挤压力进行标定符合要求后方准作业。2、按连接钢筋规格选配钢套筒和模具型号。连接相同直径钢筋的模具型号和连接异径钢筋的模具型号应分别符合JGJ107、JGJ108中有关的规定。3、清除钢筋被连接部位的锈皮、泥砂、油污等杂物。4、将钢筋与钢套筒进行试套，如钢筋端部有严重马蹄、弯折或纵肋尺寸超大者应预先矫正或用砂轮打磨，但严禁打磨钢筋横肋，禁止用电气焊切超大部分。5、用测深尺在钢筋端头用油漆做定位标志，定位标志即钢筋插入钢套筒的长度检查标志距定位标志15mm，用来检查压接后钢筋是否插到位。6、将钢筋按定位标志插入钢套筒，钢筋端头离套筒长度中点不宜超过5mm，注意连接钢筋应与钢套筒的轴心保持一致，以减少偏心和弯折。7、按规定压接道次和压痕进行压接。四、钢筋套筒冷挤压连接质量检查及验收方法钢筋套筒冷挤压连接施工质量检查的方法包括：外观检查和单向拉伸性能检查两个方面。1、施工质量外观检查（1）检查压接道次是否符合设计...
