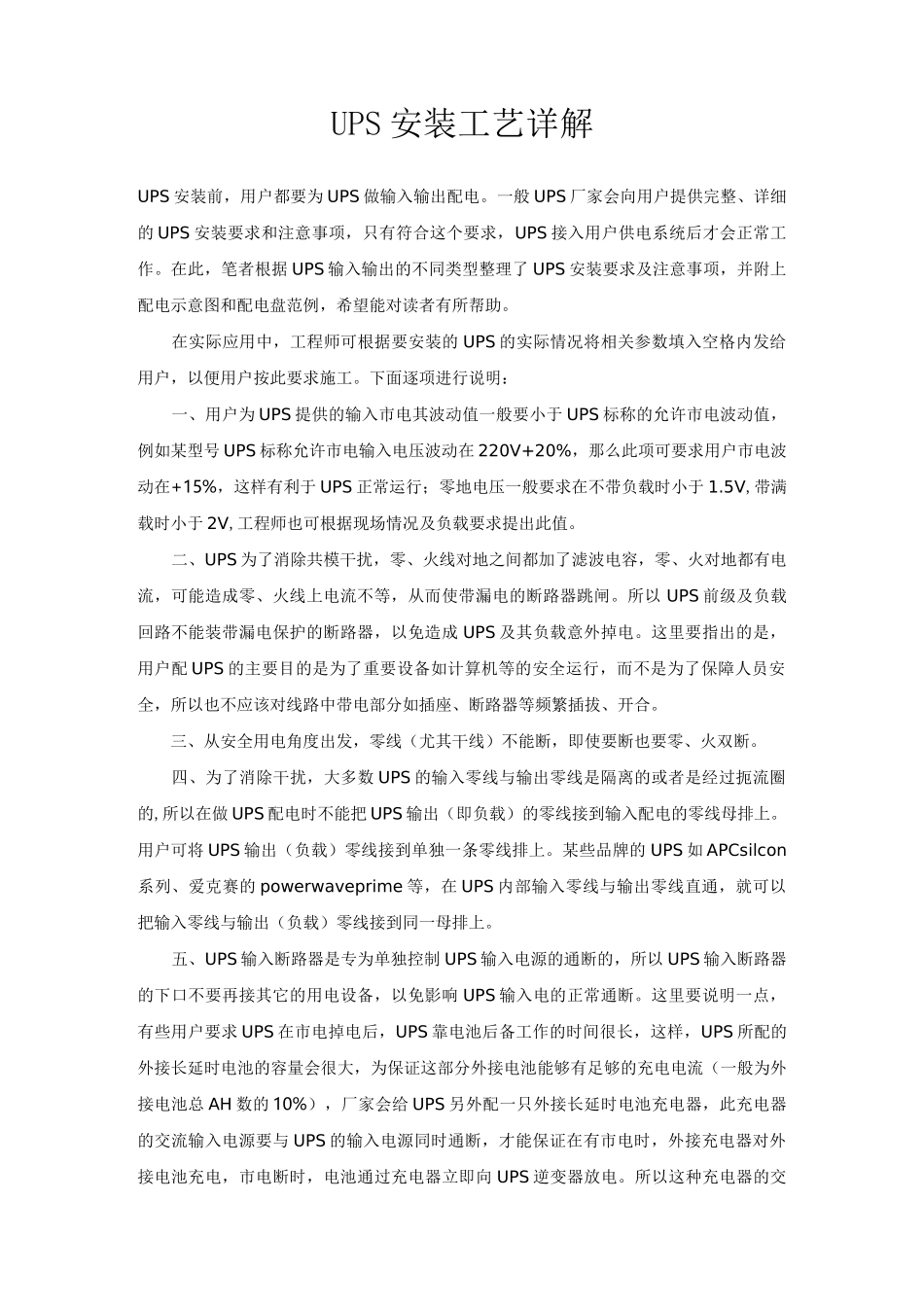

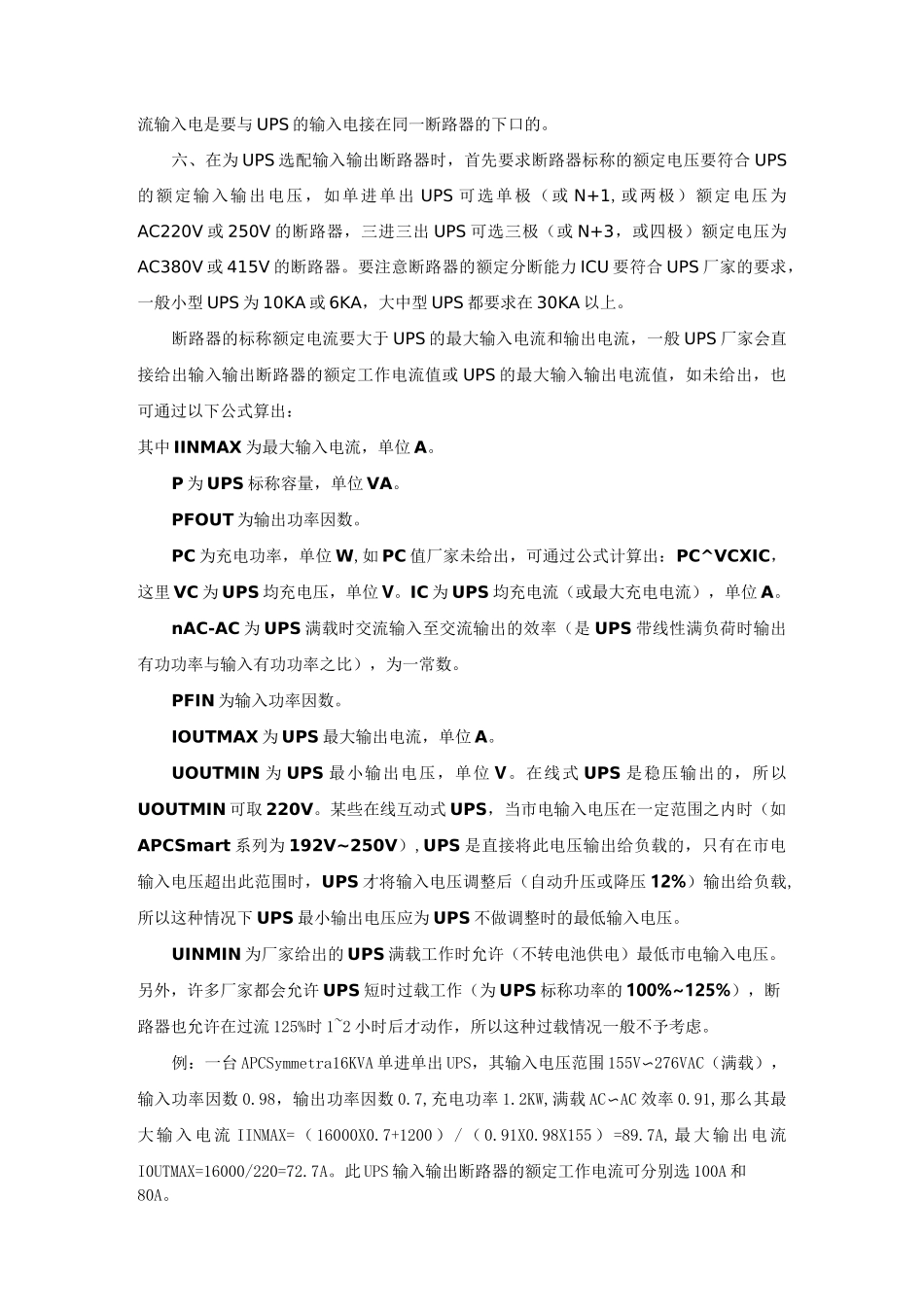

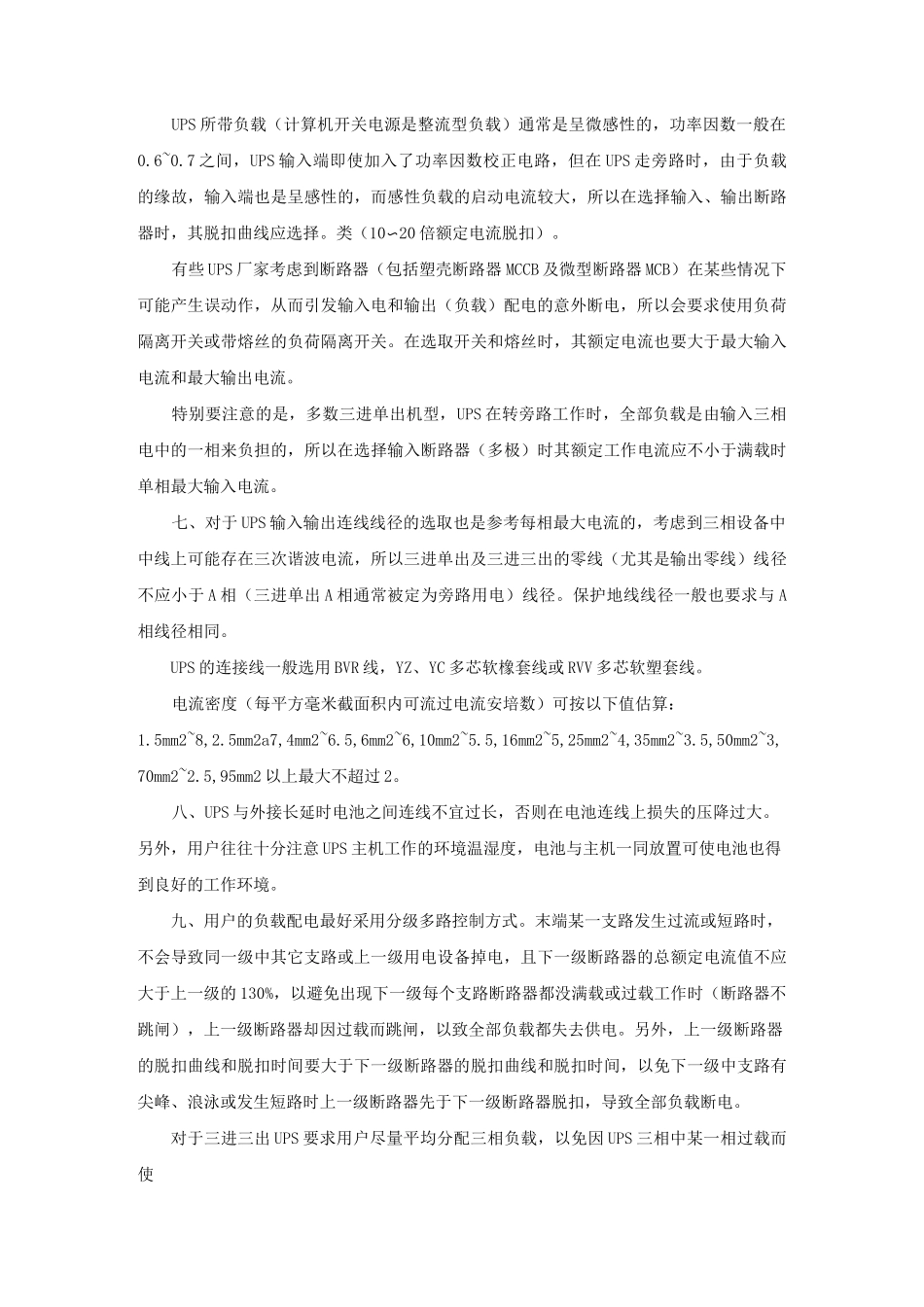

UPS安装工艺详解UPS安装前，用户都要为UPS做输入输出配电。一般UPS厂家会向用户提供完整、详细的UPS安装要求和注意事项，只有符合这个要求，UPS接入用户供电系统后才会正常工作。在此，笔者根据UPS输入输出的不同类型整理了UPS安装要求及注意事项，并附上配电示意图和配电盘范例，希望能对读者有所帮助。在实际应用中，工程师可根据要安装的UPS的实际情况将相关参数填入空格内发给用户，以便用户按此要求施工。下面逐项进行说明：一、用户为UPS提供的输入市电其波动值一般要小于UPS标称的允许市电波动值，例如某型号UPS标称允许市电输入电压波动在220V+20%，那么此项可要求用户市电波动在+15%，这样有利于UPS正常运行；零地电压一般要求在不带负载时小于1.5V,带满载时小于2V,工程师也可根据现场情况及负载要求提出此值。二、UPS为了消除共模干扰，零、火线对地之间都加了滤波电容，零、火对地都有电流，可能造成零、火线上电流不等，从而使带漏电的断路器跳闸。所以UPS前级及负载回路不能装带漏电保护的断路器，以免造成UPS及其负载意外掉电。这里要指出的是，用户配UPS的主要目的是为了重要设备如计算机等的安全运行，而不是为了保障人员安全，所以也不应该对线路中带电部分如插座、断路器等频繁插拔、开合。三、从安全用电角度出发，零线（尤其干线）不能断，即使要断也要零、火双断。四、为了消除干扰，大多数UPS的输入零线与输出零线是隔离的或者是经过扼流圈的,所以在做UPS配电时不能把UPS输出（即负载）的零线接到输入配电的零线母排上。用户可将UPS输出（负载）零线接到单独一条零线排上。某些品牌的UPS如APCsilcon系列、爱克赛的powerwaveprime等，在UPS内部输入零线与输出零线直通，就可以把输入零线与输出（负载）零线接到同一母排上。五、UPS输入断路器是专为单独控制UPS输入电源的通断的，所以UPS输入断路器的下口不要再接其它的用电设备，以免影响UPS输入电的正常通断。这里要说明一点，有些用户要求UPS在市电掉电后，UPS靠电池后备工作的时间很长，这样，UPS所配的外接长延时电池的容量会很大，为保证这部分外接电池能够有足够的充电电流（一般为外接电池总AH数的10%），厂家会给UPS另外配一只外接长延时电池充电器，此充电器的交流输入电源要与UPS的输入电源同时通断，才能保证在有市电时，外接充电器对外接电池充电，市电断时，电池通过充电器立即向UPS逆变器放电。所以这种充电器的交流输入电是要与UPS的输入电接在同一断路器的下口的。六、在为UPS选配输入输出断路器时，首先要求断路器标称的额定电压要符合UPS的额定输入输出电压，如单进单出UPS可选单极（或N+1,或两极）额定电压为AC220V或250V的断路器，三进三出UPS可选三极（或N+3，或四极）额定电压为AC380V或415V的断路器。要注意断路器的额定分断能力ICU要符合UPS厂家的要求，一般小型UPS为10KA或6KA，大中型UPS都要求在30KA以上。断路器的标称额定电流要大于UPS的最大输入电流和输出电流，一般UPS厂家会直接给出输入输出断路器的额定工作电流值或UPS的最大输入输出电流值，如未给出，也可通过以下公式算出：其中IINMAX为最大输入电流，单位A。P为UPS标称容量，单位VA。PFOUT为输出功率因数。PC为充电功率，单位W,如PC值厂家未给出，可通过公式计算出：PC^VCXIC，这里VC为UPS均充电压，单位V。IC为UPS均充电流（或最大充电电流），单位A。nAC-AC为UPS满载时交流输入至交流输出的效率（是UPS带线性满负荷时输出有功功率与输入有功功率之比），为一常数。PFIN为输入功率因数。IOUTMAX为UPS最大输出电流，单位A。UOUTMIN为UPS最小输出电压，单位V。在线式UPS是稳压输出的，所以UOUTMIN可取220V。某些在线互动式UPS，当市电输入电压在一定范围之内时（如APCSmart系列为192V~250V）,UPS是直接将此电压输出给负载的，只有在市电输入电压超出此范围时，UPS才将输入电压调整后（自动升压或降压12%）输出给负载,所以这种情况下UPS最小输出电压应为UPS不做调整时的最低输入电压。UINMIN为厂家给出的UPS满载工作时允许（不转电池供电）最低市电输入电压。另外，许多厂家都会允许UPS短时过载工作（为UPS标称功率的100%...
