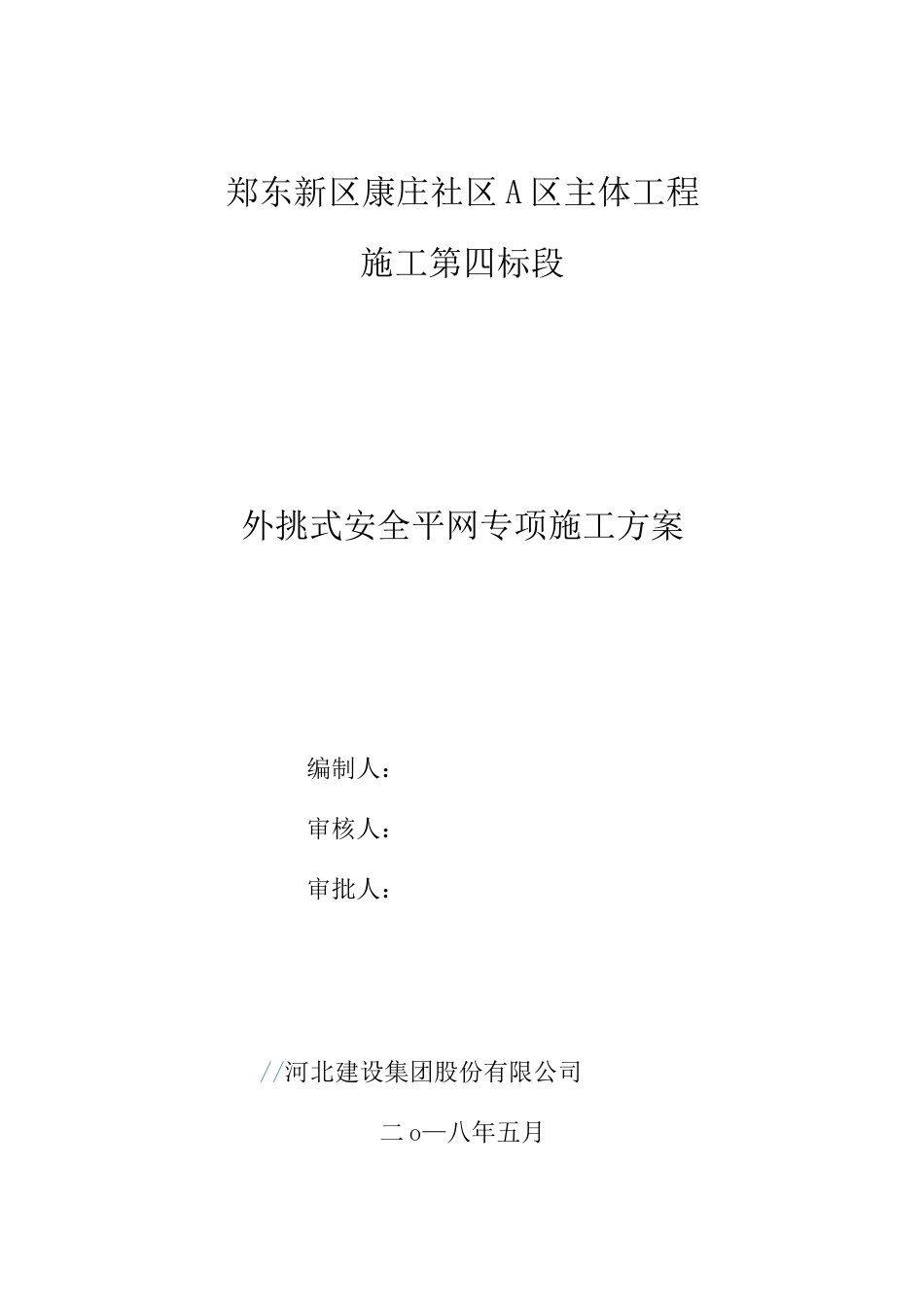

悬挑平网施工方案(改)_第1页
1/12

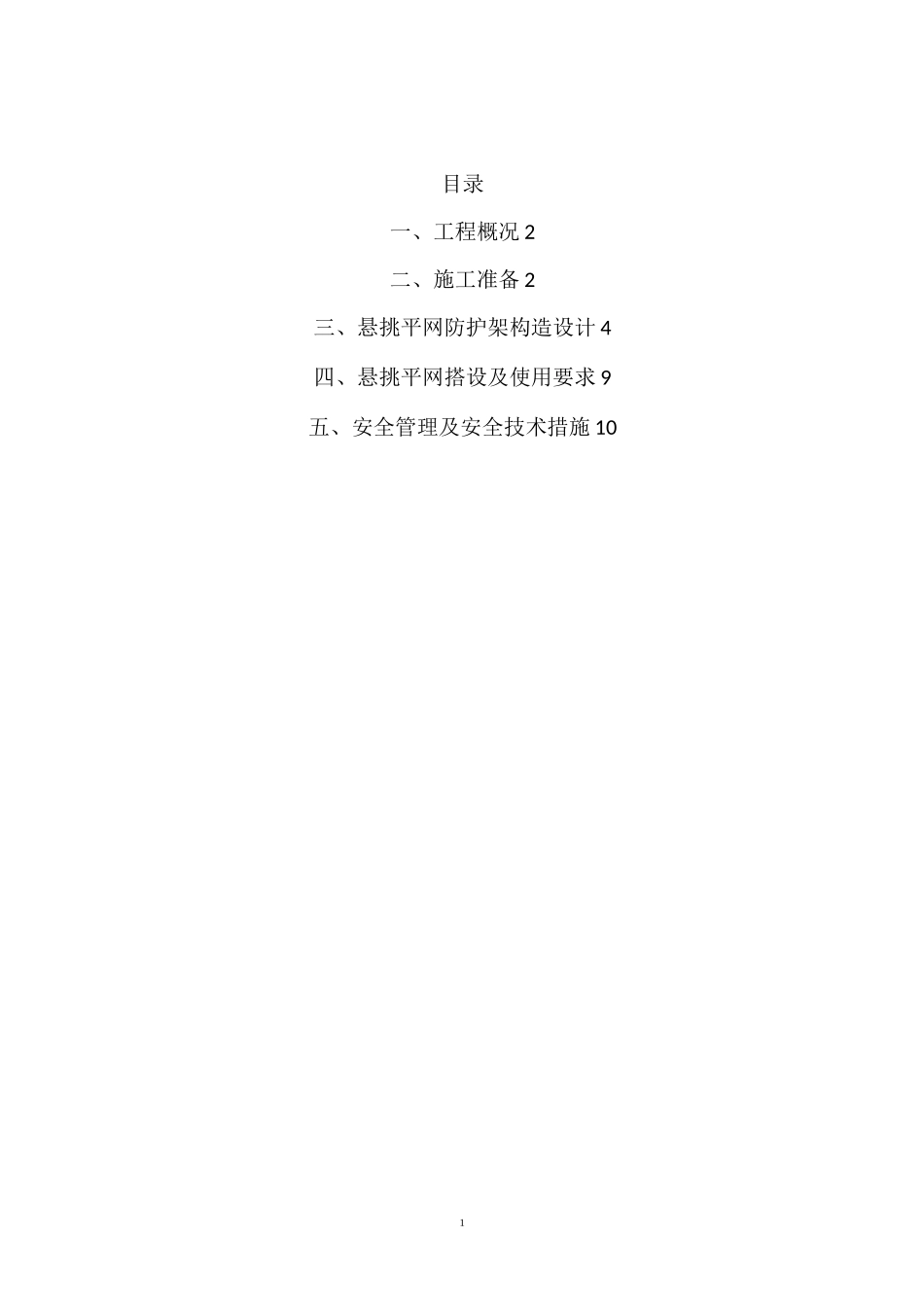

悬挑平网施工方案(改)_第2页
2/12

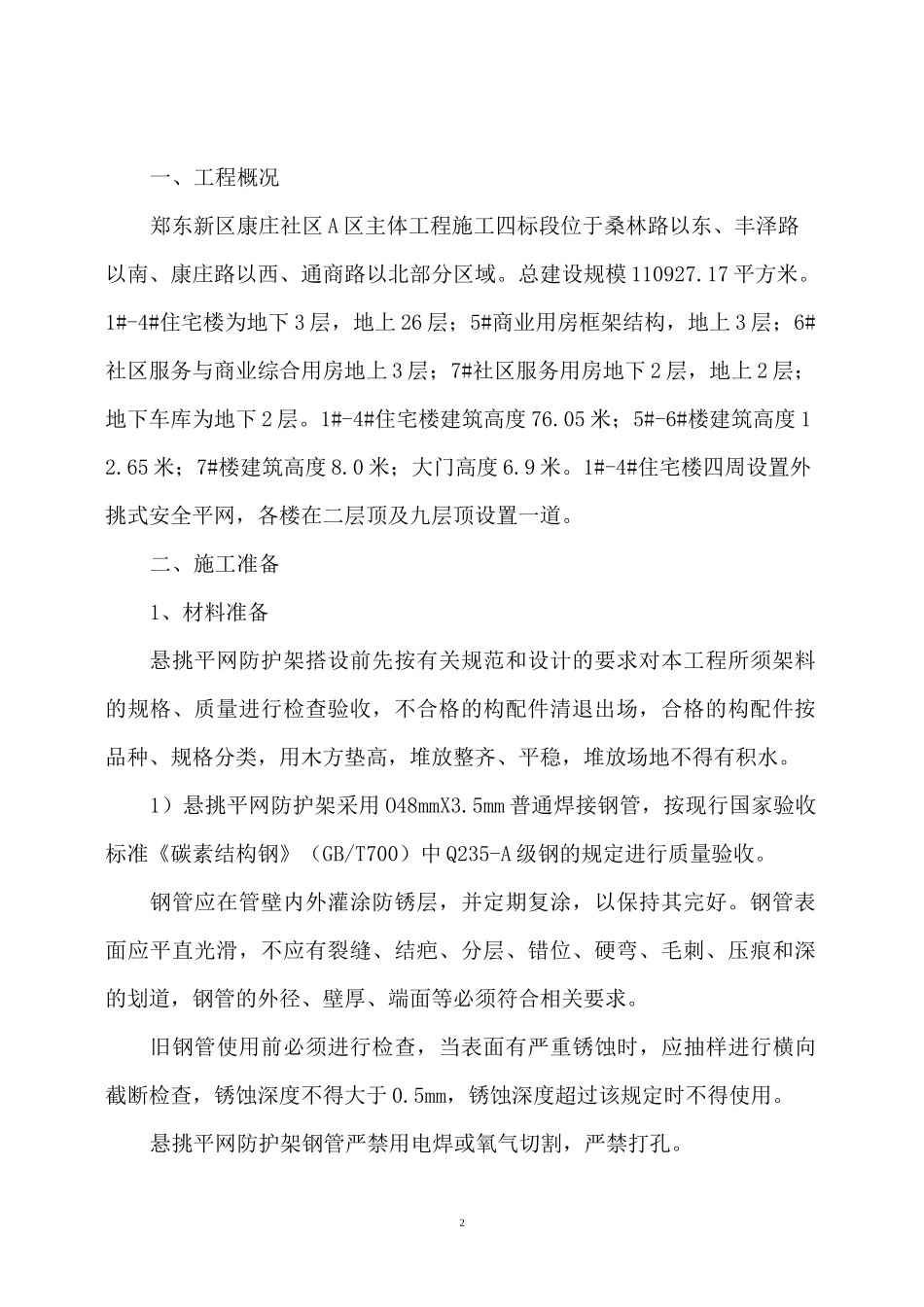

悬挑平网施工方案(改)_第3页
3/12
郑东新区康庄社区A区主体工程施工第四标段外挑式安全平网专项施工方案编制人:审核人:审批人://河北建设集团股份有限公司二o—八年五月1目录一、工程概况2二、施工准备2三、悬挑平网防护架构造设计4四、悬挑平网搭设及使用要求9五、安全管理及安全技术措施102一、工程概况郑东新区康庄社区A区主体工程施工四标段位于桑林路以东、丰泽路以南、康庄路以西、通商路以北部分区域。总建设规模110927.17平方米。1#-4#住宅楼为地下3层,地上26层;5#商业用房框架结构,地上3层;6#社区服务与商业综合用房地上3层;7#社区服务用房地下2层,地上2层;地下车库为地下2层。1#-4#住宅楼建筑高度76.05米;5#-6#楼建筑高度12.65米;7#楼建筑高度8.0米;大门高度6.9米。1#-4#住宅楼四周设置外挑式安全平网,各楼在二层顶及九层顶设置一道。二、施工准备1、材料准备悬挑平网防护架搭设前先按有关规范和设计的要求对本工程所须架料的规格、质量进行检查验收,不合格的构配件清退出场,合格的构配件按品种、规格分类,用木方垫高,堆放整齐、平稳,堆放场地不得有积水。1)悬挑平网防护架采用O48mmX3.5mm普通焊接钢管,按现行国家验收标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定进行质量验收。钢管应在管壁内外灌涂防锈层,并定期复涂,以保持其完好。钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管的外径、壁厚、端面等必须符合相关要求。旧钢管使用前必须进行检查,当表面有严重锈蚀时,应抽样进行横向截断检查,锈蚀深度不得大于0.5mm,锈蚀深度超过该规定时不得使用。悬挑平网防护架钢管严禁用电焊或氧气切割,严禁打孔。32)扣件验收依据规定进行检查验收。扣件采用锻铸铁制作,扣件螺栓拧紧扭力矩达65N・m时,扣件不得破坏。扣件的形式有三种:直角扣件:用于两根呈垂直交叉钢管的连接;旋转扣件:用于两根呈任意角度交叉钢管的连接;对接扣件:用于两根钢管对接连接。对重复使用的扣件应及时检查,有裂缝、变形的扣件严禁使用;滑丝的螺栓必须更换;用于重要部位的应按《钢管脚手架扣件》(GB15831)规定的检验规则抽样检测,合格后方可使用,新扣件应有生产许可证、产品合格证和检测报告。3)扣件式钢管脚手架工程施工的主要机具应有扳手、力矩扳手、起重索具等。4)材料计划序号材料名称计划数量备注1钢管12吨2扣件3000个3密目式安全网6000m24大眼网3000m2512#铅丝200Kg6油漆100Kg7安全警示牌32个8钢丝绳4000米9模板3000m2上表用量为估算量,确切数量以实际发生为准。42、人员准备项目经理为本方案施工第一责任人,项目部各级生产负责人应按本方案和安全生产、文明施工的要求逐级向悬挑平网防护架搭设人员和使用人员进行技术、安全交底,要求达到全员掌握。三、悬挑平网防护架构造设计1、沿悬挑楼层楼面一周采用O48mmX3.5mm钢管、扣件固定组成田字矩形方格进行楼面一周边外架设外挑安全平网一道,二层平网外挑长度为6m,其他层为4m。2、悬挑钢管顶端15cm处每3m采用钢丝绳斜拉,选用©6钢丝绳,共Pg=80.1〉72.39KN,每根钢丝绳用绳卡3个,绳卡间距100〜150,采用预埋一级钢卡环与主体连接。3、悬挑网采用大眼平网及绿色密目式安全网两层,12#钢丝绳固定于©48mmX3.5mm钢管上,大眼平网及绿色密目网规格为3mX6m。挑栏杆高度必须一致,前端上倾20°。防护栏杆必须顺直。4、在主体梁或剪力墙上预埋©48mm钢管作为连接件,外露200mm-300mm,用旋转扣件与外挑6m主钢管连接。5、横向支撑设置在每边的两端和中间各设置一道,3m—斜拉。6、所有接头必须锁紧,外径不同的钢管不得混合使用。各种连接扣件必须扣接牢固,防止杆件打滑。57、周边脚手架应从一个角开始向两边延伸交圈搭设。8、立面示意图:9、单片安全网架平面示意图:610、转角做法示意图:11、防护区域示意图二层顶:九层顶:712、1#、2#楼因靠近施工主路,二层顶防护网除安全防护功能外需提升形象,示意图如下。(1)立面示意图2)平面示意图:cCUI1匸二C3C3CDU83)防护区域示意图:四、悬挑平网搭设及使用要求1、网体纵、横向应设有筋绳分布应均匀合理,两根相邻筋绳的间距9不小于300mm。1...
