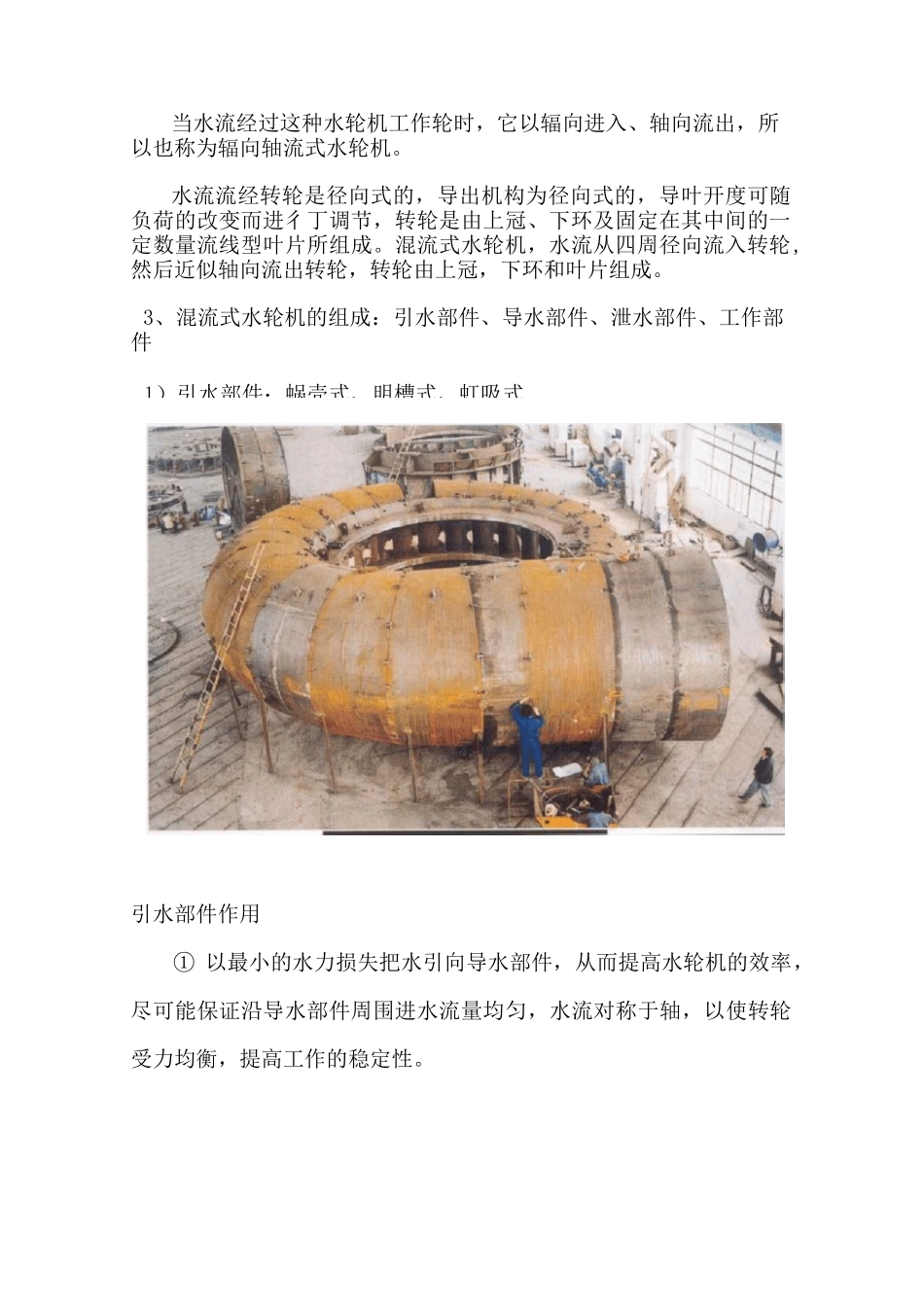

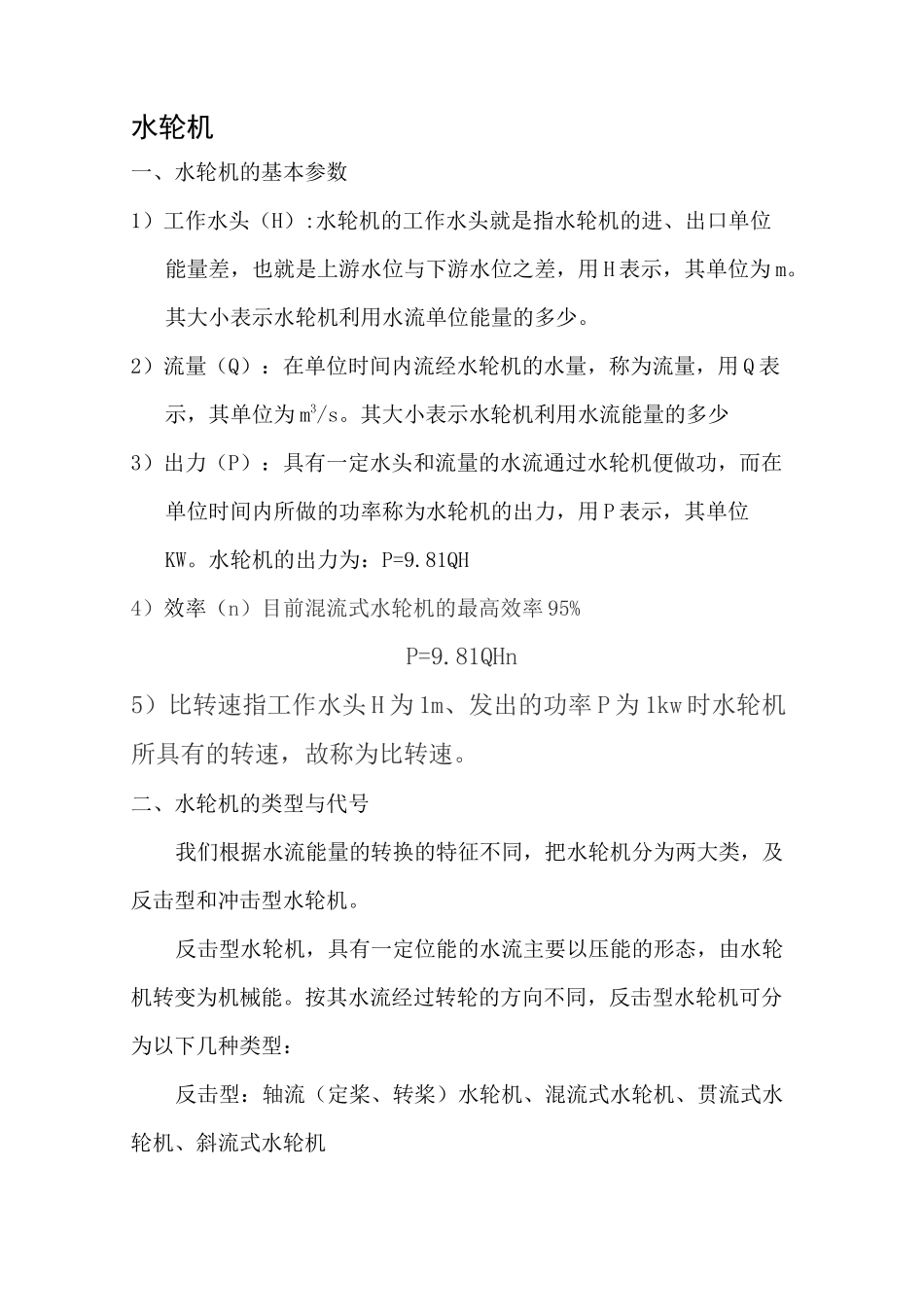

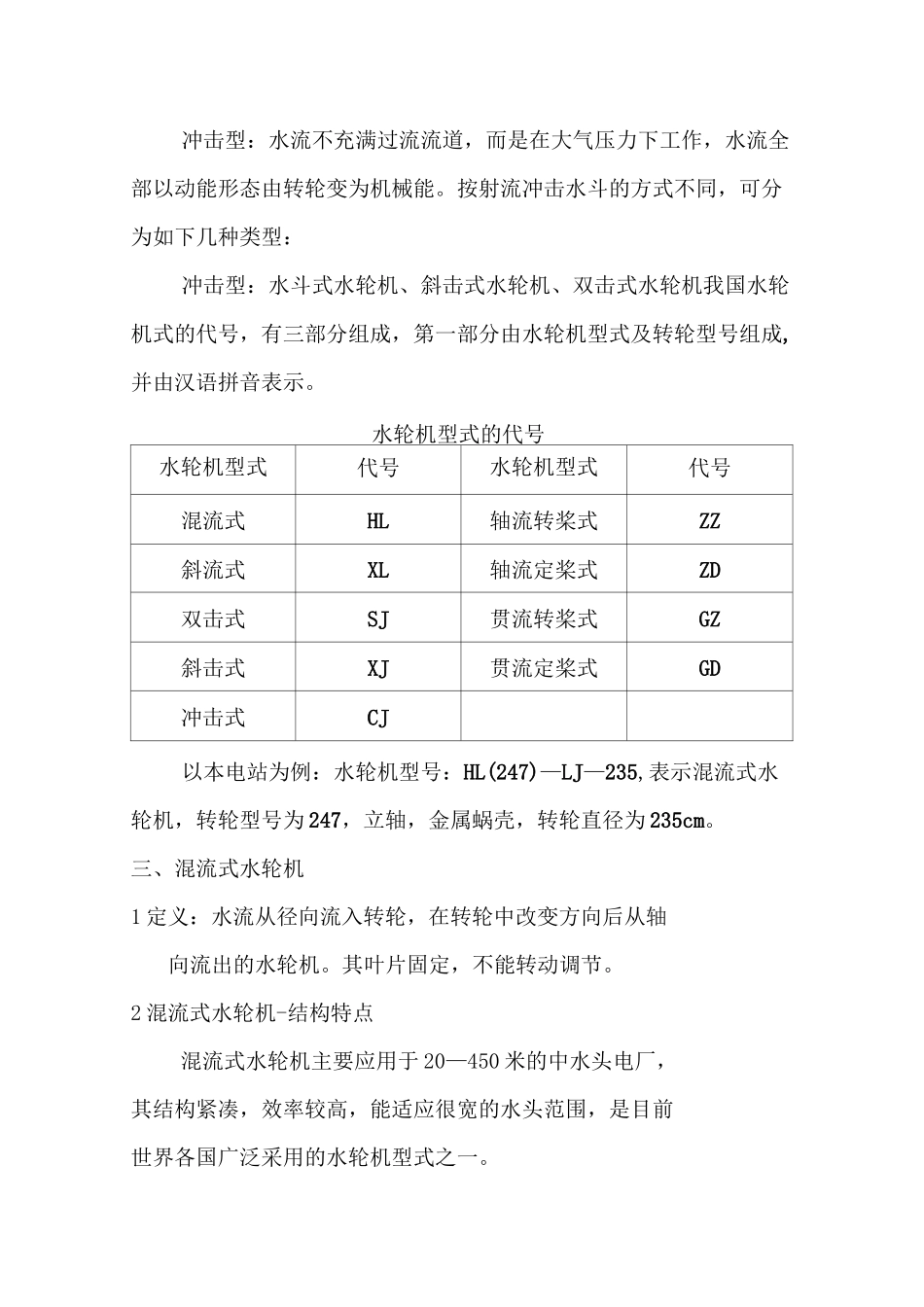

水轮机一、水轮机的基本参数1）工作水头（H）:水轮机的工作水头就是指水轮机的进、出口单位能量差，也就是上游水位与下游水位之差，用H表示，其单位为m。其大小表示水轮机利用水流单位能量的多少。2）流量（Q）：在单位时间内流经水轮机的水量，称为流量，用Q表示，其单位为m3/s。其大小表示水轮机利用水流能量的多少3）出力（P）：具有一定水头和流量的水流通过水轮机便做功，而在单位时间内所做的功率称为水轮机的出力，用P表示，其单位KW。水轮机的出力为：P=9.81QH4）效率（n）目前混流式水轮机的最高效率95%P=9.81QHn5）比转速指工作水头H为1m、发出的功率P为1kw时水轮机所具有的转速，故称为比转速。二、水轮机的类型与代号我们根据水流能量的转换的特征不同，把水轮机分为两大类，及反击型和冲击型水轮机。反击型水轮机，具有一定位能的水流主要以压能的形态，由水轮机转变为机械能。按其水流经过转轮的方向不同，反击型水轮机可分为以下几种类型：反击型：轴流（定桨、转桨）水轮机、混流式水轮机、贯流式水轮机、斜流式水轮机冲击型：水流不充满过流流道，而是在大气压力下工作，水流全部以动能形态由转轮变为机械能。按射流冲击水斗的方式不同，可分为如下几种类型：冲击型：水斗式水轮机、斜击式水轮机、双击式水轮机我国水轮机式的代号，有三部分组成，第一部分由水轮机型式及转轮型号组成,并由汉语拼音表示。水轮机型式的代号水轮机型式代号水轮机型式代号混流式HL轴流转桨式ZZ斜流式XL轴流定桨式ZD双击式SJ贯流转桨式GZ斜击式XJ贯流定桨式GD冲击式CJ以本电站为例：水轮机型号：HL(247)—LJ—235,表示混流式水轮机，转轮型号为247，立轴，金属蜗壳，转轮直径为235cm。三、混流式水轮机1定义：水流从径向流入转轮，在转轮中改变方向后从轴向流出的水轮机。其叶片固定，不能转动调节。2混流式水轮机-结构特点混流式水轮机主要应用于20—450米的中水头电厂，其结构紧凑，效率较高，能适应很宽的水头范围，是目前世界各国广泛采用的水轮机型式之一。*1）引水部件：蜗壳式、明槽式、虹吸式当水流经过这种水轮机工作轮时，它以辐向进入、轴向流出，所以也称为辐向轴流式水轮机。水流流经转轮是径向式的，导出机构为径向式的，导叶开度可随负荷的改变而进彳丁调节，转轮是由上冠、下环及固定在其中间的一定数量流线型叶片所组成。混流式水轮机，水流从四周径向流入转轮,然后近似轴向流出转轮，转轮由上冠，下环和叶片组成。3、混流式水轮机的组成：引水部件、导水部件、泄水部件、工作部件引水部件作用①以最小的水力损失把水引向导水部件，从而提高水轮机的效率，尽可能保证沿导水部件周围进水流量均匀，水流对称于轴，以使转轮受力均衡，提高工作的稳定性。②在水进入导水部件一起使水流形成一定的环量。③保证转轮在水中工作，不与大气接触。2）导水部件：导叶、顶盖、底环、导叶、导叶臂、连杆、控制环、接力器等部件组成。导水部件的作用：①调节流量上轴活动导叶②形成环量③截断水流导叶:由导叶体和导叶轴两部分组成。为减轻导叶重量，常做成中空导叶。导叶的断面形状为翼型。导叶轴颈通常比连接处的导叶体厚度大，在连接处采用均匀圆滑过渡形状，以避免应力集中。导叶轴承：上、中、下轴套，高水头机组为防止导叶上浮力超过导叶自重，保证导叶上端面间隙，在导叶套筒的法兰上一般设有止推装置（止推压板或止推块）。导叶传动机构：导叶传动机构由控制环、连杆、导叶臂三部分组成,用于传递接力器操作力矩，使导叶转动，调节水轮机流量。该机构形式有叉头式受力情况较好和耳柄式受力情况相对较差。控制环控制环结构形式双耳平行式导水机构安全装置：安装导水机构安全装置的目的：及时切除被卡导叶，避免因个别导叶被卡而损坏其它传动机构主要零部件。剪断销:使用最多的导水机构安全装置，在剪断销上加工一个危险断面，在正常操作力作用下，剪断销能正常工作，当超过正常操作力1.5倍时，剪断销连同装在其中的信号装置在危险断面破断并发出信号，被卡导叶从传动机构中解列。在机组顶盖上还设有限位块，其作用是：防止导叶发生正反向旋转而超出全关和最大可能开度的范围。...
