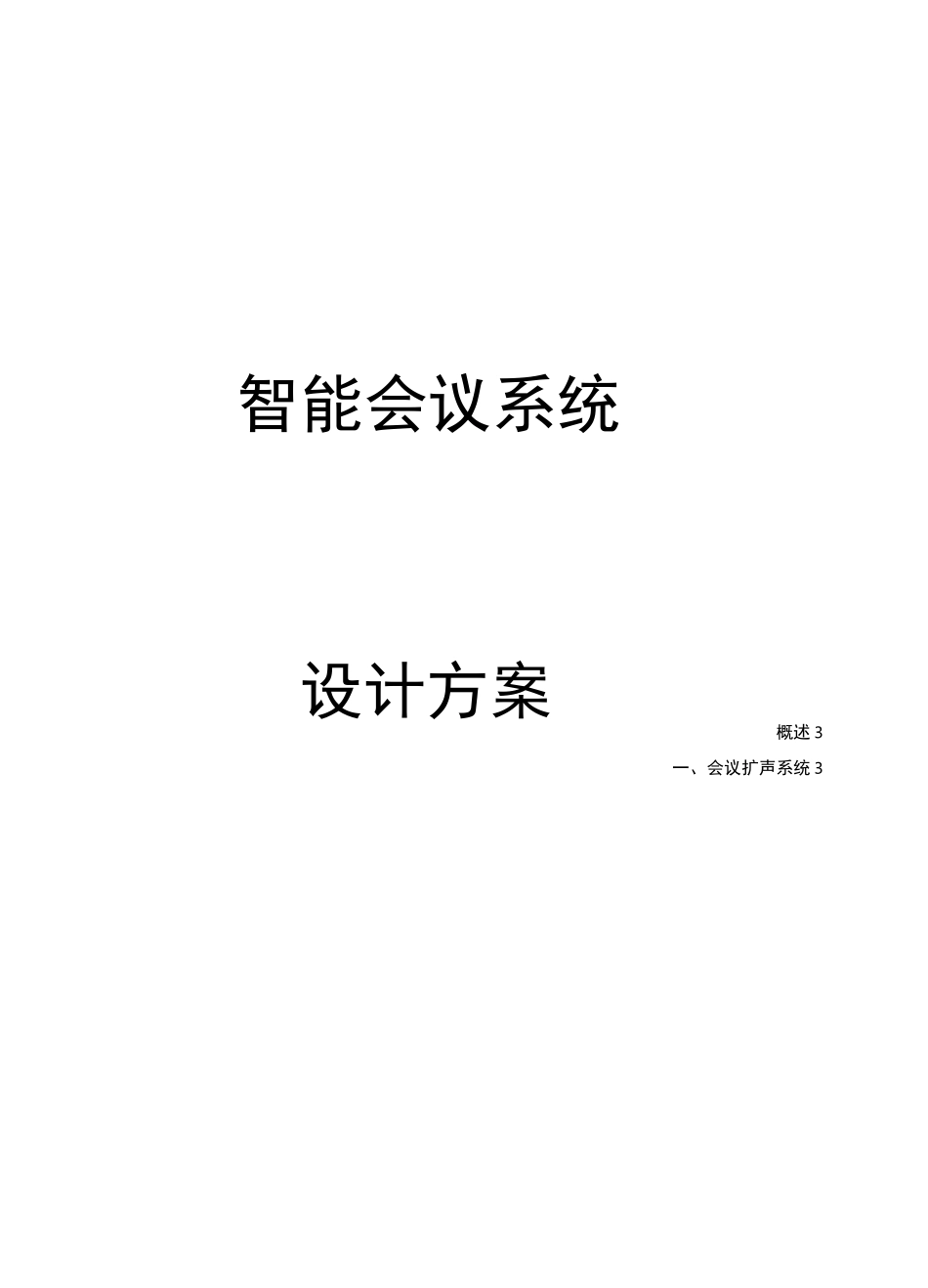

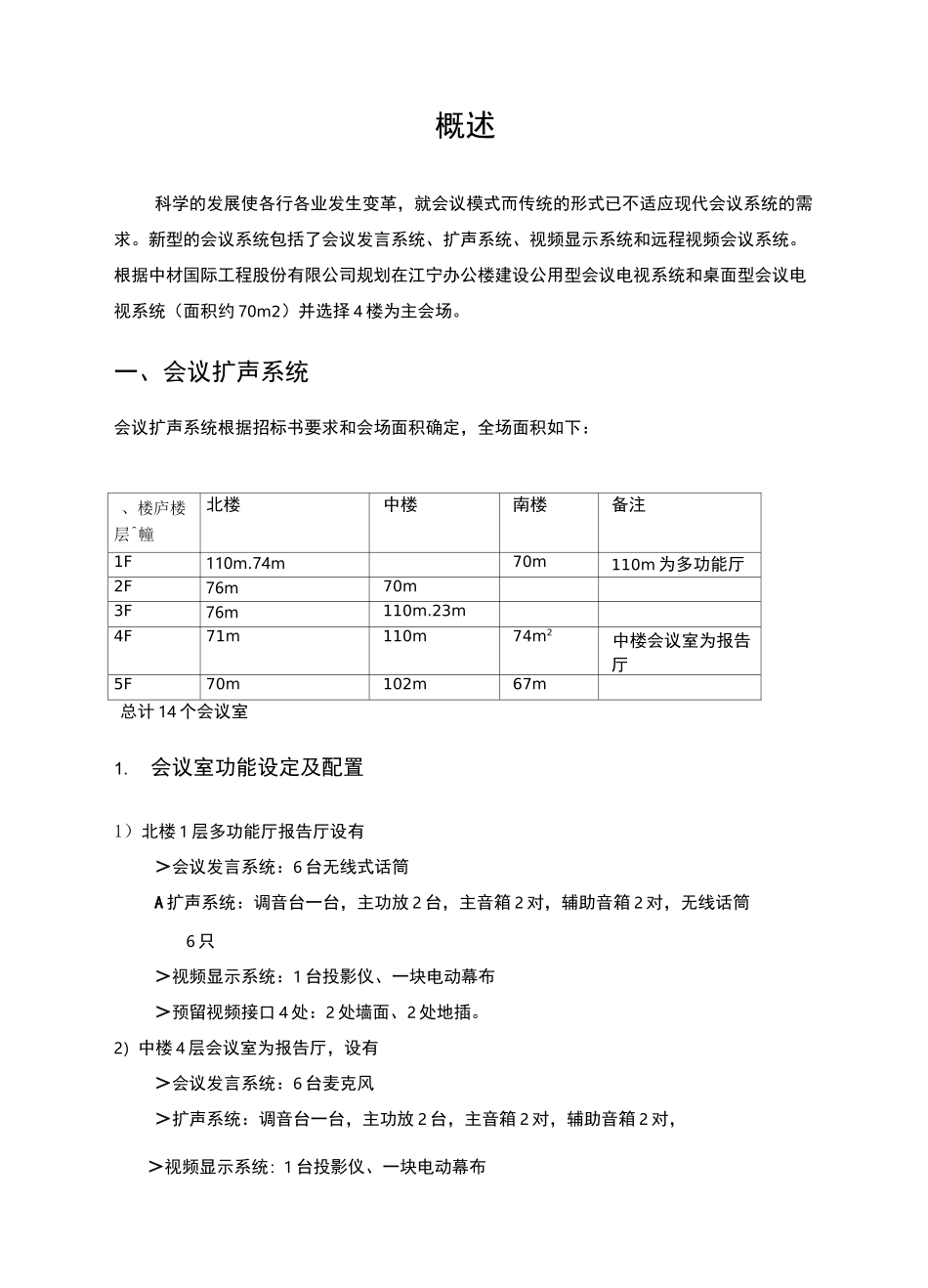

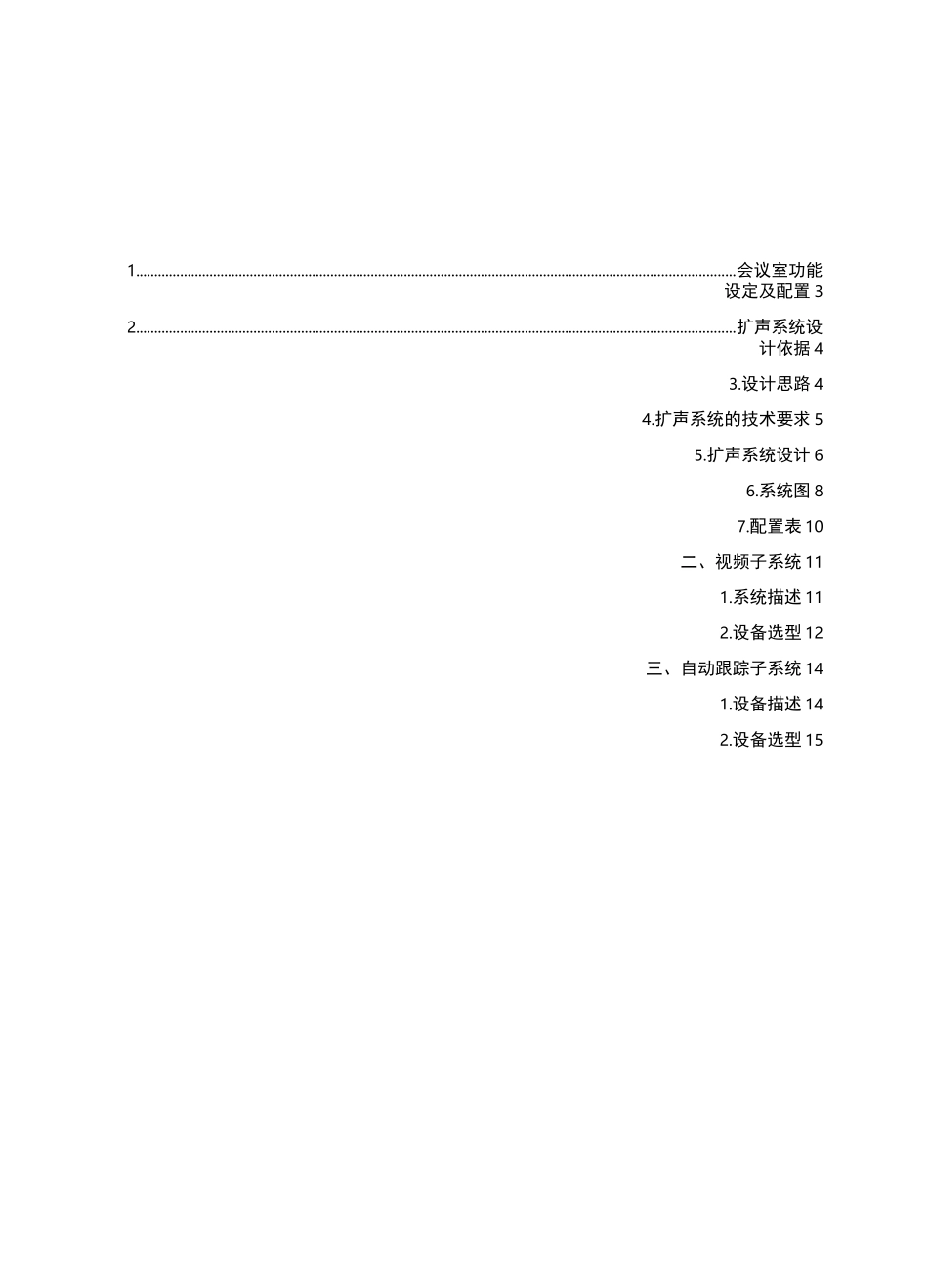

智能会议系统设计方案概述3一、会议扩声系统31...................................................................................................................................................................会议室功能设定及配置32...................................................................................................................................................................扩声系统设计依据43.设计思路44.扩声系统的技术要求55.扩声系统设计66.系统图87.配置表10二、视频子系统111.系统描述112.设备选型12三、自动跟踪子系统141.设备描述142.设备选型15概述科学的发展使各行各业发生变革，就会议模式而传统的形式已不适应现代会议系统的需求。新型的会议系统包括了会议发言系统、扩声系统、视频显示系统和远程视频会议系统。根据中材国际工程股份有限公司规划在江宁办公楼建设公用型会议电视系统和桌面型会议电视系统（面积约70m2）并选择4楼为主会场。一、会议扩声系统会议扩声系统根据招标书要求和会场面积确定，全场面积如下：、楼庐楼层^幢北楼中楼南楼备注1F110m.74m70m110m为多功能厅2F76m70m3F76m110m.23m4F71m110m74m2中楼会议室为报告厅5F70m102m67m总计14个会议室1.会议室功能设定及配置1）北楼1层多功能厅报告厅设有＞会议发言系统：6台无线式话筒A扩声系统：调音台一台，主功放2台，主音箱2对，辅助音箱2对，无线话筒6只＞视频显示系统：1台投影仪、一块电动幕布＞预留视频接口4处：2处墙面、2处地插。2）中楼4层会议室为报告厅，设有＞会议发言系统：6台麦克风＞扩声系统：调音台一台，主功放2台，主音箱2对，辅助音箱2对，＞视频显示系统：1台投影仪、一块电动幕布＞预留视频接口4处3）中楼5层会议室配置：（领导会议室）＞视频显示系统：1台投影仪、一块电动幕布＞远程会议系统：预留接口4个A手拉手发言系统：6台麦克风4）其余会议室（面积在67-76之间）配置如同5层会议室2.扩声系统设计依据＞中华人民共和国文化部行业标准WH0301-93。＞中华人民共和国电子工业部标准SJ2112-82。＞中华人民共和国国家标准JB9009-88。＞参照《扩声系统声学特性指标》广电部PGRJ-25-86。＞施工，隐藏工程参照《电器装置安装工程施工及验收规范》GB50259-96。＞中华人民共和国广播电影电视行业标准GR5201-1994。＞《扩声系统工程预算定额》。＞扩声系统的声学特性指标与测量方法（WH01-93）。＞城市区域环境的噪声标准（GB3096-82）。＞民用建筑隔声设计规范（GBJ118-88）。＞招标书要求。3.设计思路扩声系统设计，以工程原理为基础，从分析系统所要求的声学环境的有关参数开始与用户提出的具体功能相结合，以此来决定所应采用设备的类型、体积和安装方式。扩声系统属于应用声学范畴，它是将讲话者的声音进行实时放大的系统。厅堂扩声系统的质量不仅与设备的技术特性有关，还和声源的声学特性以及传声器和扬声器系统所处环境的声学条件有很大的关系。一个良好的扩声系统必须具有足够响度和清晰度，并且能够使声音均匀地覆盖听众区域。4.扩声系统的技术要求扩声系统的四要素是：响度与传声增益、稳定性、音质以及方向感。在设计扩声系统时，必须满足这4个方面相应的技术要求。1）响度与传声增益扩声系统响度的确定，一般在音乐或讲话声最小的时候，扩声系统给出的声级至少应比室内固有噪声级高出10dB,才不致被噪声掩蔽。一般厅堂假设具有50dB的本底噪声，包括外界传人的噪声与厅堂内的低语声或不可避免的动作所发出的噪声，所以节目的低潮片断至少应有60dB的响度级。一般音乐节目动态范围平均为40dB,所以节目的高潮片断可达lOOdB。这种设计和安排，是考虑到声音应在痛域的120dB以下，才能被人耳所接受。响度就是人耳对声音的强弱感觉。响度与声音的强弱、频率等都有关系。一般语言的响度平均值为65~70dB，音乐为80~85dB。扩声系统的重要指标之一是“传声增益”。它定义为：当扩声系统处于安全增益（啸叫点以下一6dB），各听众席接收到的来自扬声器系统的声级与传声器接收到声源直达声之间的声级差值，以dB表示。这一差值越小，表明扩音机...
