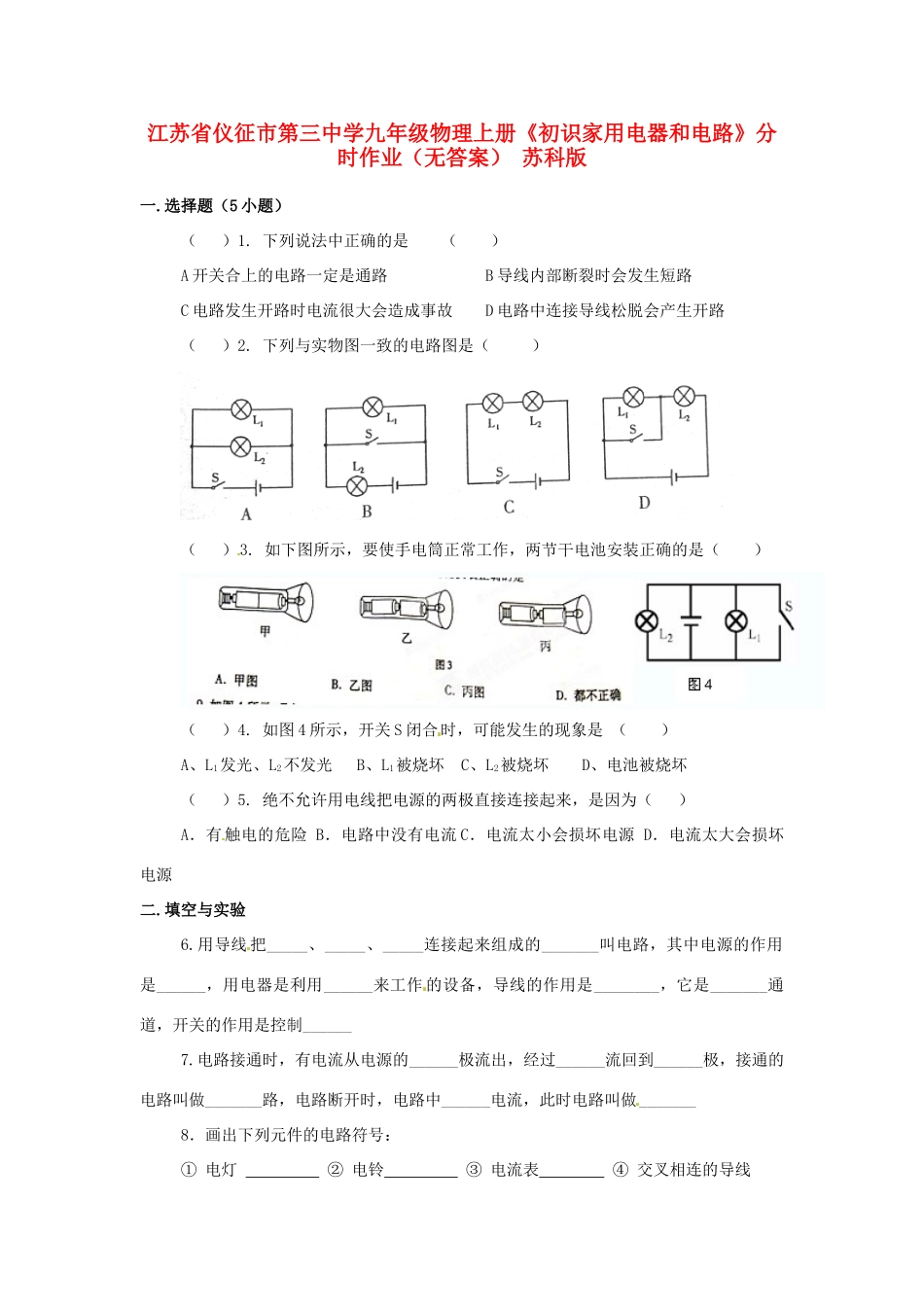

江苏省仪征市第三中学九年级物理上册《初识家用电器和电路》分时作业（无答案）苏科版一.选择题（5小题）（）1.下列说法中正确的是（）A开关合上的电路一定是通路B导线内部断裂时会发生短路C电路发生开路时电流很大会造成事故D电路中连接导线松脱会产生开路（）2.下列与实物图一致的电路图是（）（）3.如下图所示，要使手电筒正常工作，两节干电池安装正确的是（）（）4.如图4所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏（）5.绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源二.填空与实验6.用导线把_____、_____、_____连接起来组成的_______叫电路，其中电源的作用是______，用电器是利用______来工作的设备，导线的作用是________，它是_______通道，开关的作用是控制______7.电路接通时，有电流从电源的______极流出，经过______流回到______极，接通的电路叫做_______路，电路断开时，电路中______电流，此时电路叫做_______8．画出下列元件的电路符号：①电灯②电铃③电流表④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线9.汽车中有如图3所示的电路。电路中上端带金属细杆的金属滑块M与J两侧金属弹簧相连并接入电路中,M与弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆与红、绿灯下端的触头都不接触，当汽车向前启动时，灯亮，当汽车刹车时，灯亮。三.解答题10．某同学学习了电路的知识后，自行研究安装了家中门铃，请你帮他画出家用门铃的电路图。根据实物图，画出对应的电路图四.提高题1、利用桌上的器材：电源、两只小灯泡、开关和导线。使两个小灯泡同时亮起来，应当怎样连接？（1）、设计电路并把实物图连接起来。(3)、画出对应的电路图。
