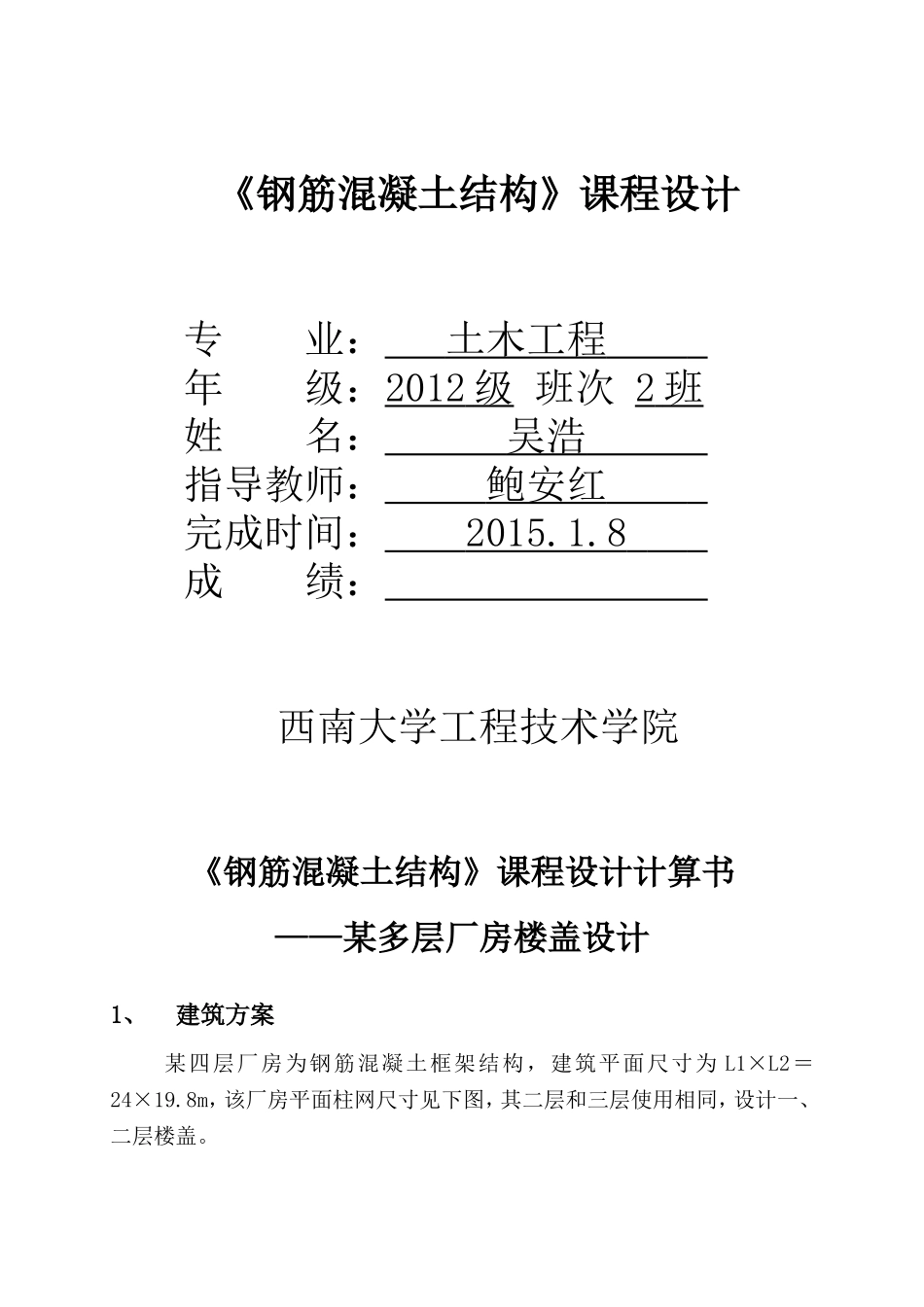

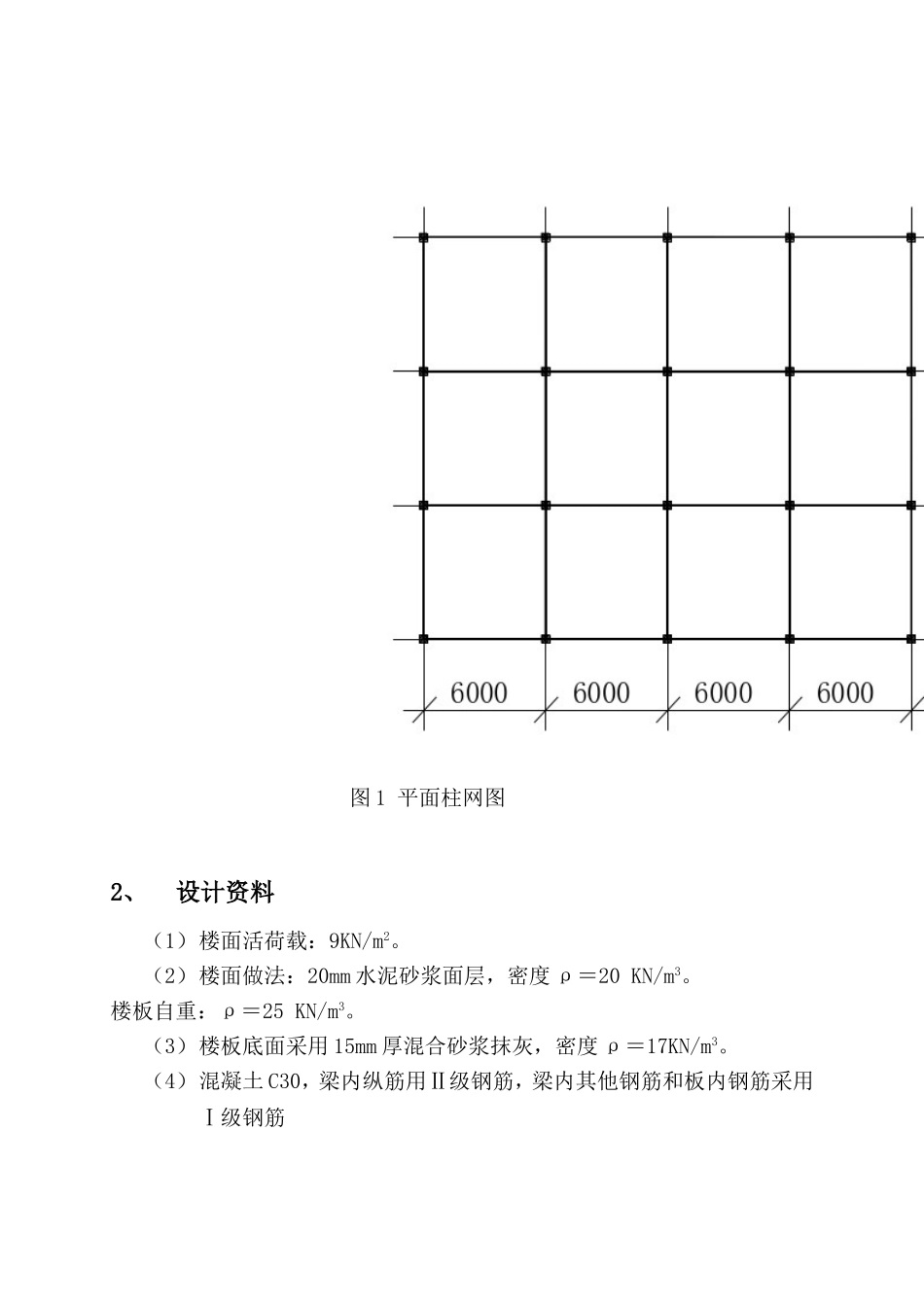

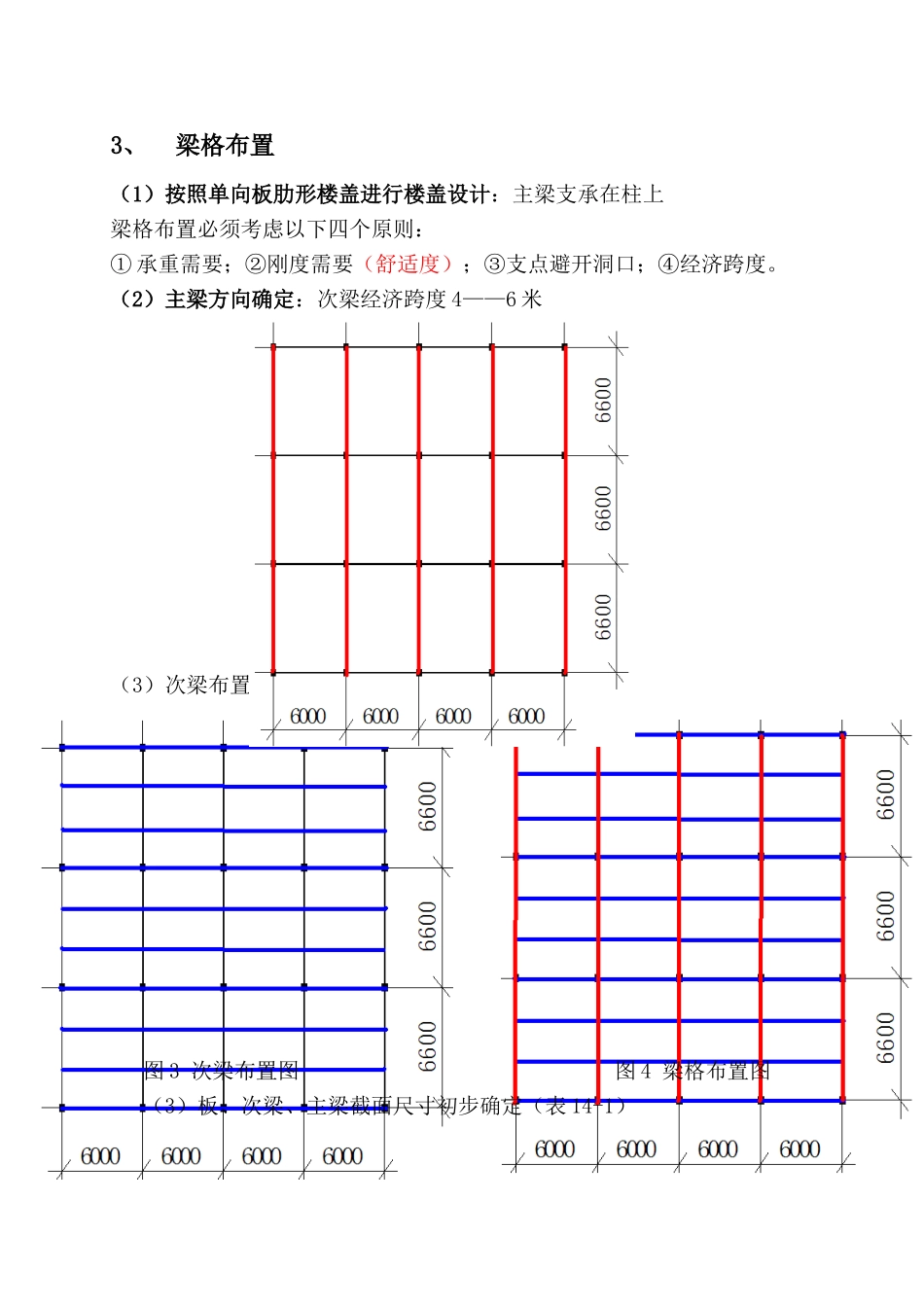

《钢筋混凝土结构》课程设计专业：土木工程年级：2012级班次2班姓名：吴浩指导教师：鲍安红完成时间：2015.1.8成绩：西南大学工程技术学院《钢筋混凝土结构》课程设计计算书——某多层厂房楼盖设计1、建筑方案某四层厂房为钢筋混凝土框架结构，建筑平面尺寸为L1×L2＝24×19.8m，该厂房平面柱网尺寸见下图，其二层和三层使用相同，设计一、二层楼盖。图1平面柱网图2、设计资料（1）楼面活荷载：9KN/m2。（2）楼面做法：20mm水泥砂浆面层，密度ρ＝20KN/m3。楼板自重：ρ＝25KN/m3。（3）楼板底面采用15mm厚混合砂浆抹灰，密度ρ＝17KN/m3。（4）混凝土C30，梁内纵筋用Ⅱ级钢筋，梁内其他钢筋和板内钢筋采用Ⅰ级钢筋3、梁格布置（1）按照单向板肋形楼盖进行楼盖设计：主梁支承在柱上梁格布置必须考虑以下四个原则：①承重需要；②刚度需要（舒适度）；③支点避开洞口；④经济跨度。（2）主梁方向确定：次梁经济跨度4——6米图2主梁布置图（3）次梁布置：单向板经济跨度1.5——3米。图3次梁布置图图4梁格布置图（3）板、次梁、主梁截面尺寸初步确定（表14-1）板：按照新规范要求（上表），板跨2200mm，板厚h应≥72mm，取h=100(10mm倍数)次梁：按照上表，次梁跨度6000mm，次梁高度应在350～500之间，取次梁高度hc=400mm，按照高度的1/2～1/3取截面宽度，取高度的1/2为次梁宽度bc=200mm（次梁高和宽均为50mm倍数）主梁：按照上表，主梁跨度6600mm，主梁高度应在400～550之间，取主梁高度hz=500mm（主梁高度应大于或等于次梁高度，一般大于次梁高度），按照高度的1/2～1/3取截面宽度，主梁宽度bz=250mm（次梁高和宽均为50mm倍数）4、单向板的计算和配筋（1）单向板的计算简图：单向板取单位板宽为计算单元，按连续板计算内力。板的计算跨度取值按：净跨ln+支座计算长度；其中当支撑在梁上，支座计算长度=0；当支撑在墙上，支座计算长度=墙厚/2；边跨计算跨度≤1.1ln，中间跨计算跨度≤1.05ln。当连续板在五跨以内时，按实际跨数计算内力；当连续板超过五跨时，可以简化为5跨计算，即所有中间跨的内力取与第3跨一样。即图中的计算简图，将中间四跨去掉。计算简图图5楼板选取单元图(2)荷载计算①板厚确定：确定的板厚即要满足高跨比的最小要求，还要满足板厚的最小要求。表14-1。②恒载g计算：楼面做法：1.2×20×0.02=0.4KN/m楼板自重：1.2×25×0.1=3kN/m板底抹灰：1.2×17×0.015=0.306kN/m合计：g=0.4+3+0.306=3.706kN/m③活载q计算：q=1.3×9=11.7KN/m（4）塑性内力重分布计算弯矩考虑塑性内力重分布，板的弯矩按下式计算：其中系数取值按图14-23。（教材图14-23P357）图7（教材图14-23）板的弯矩系数由图中可以看出两边跨跨中弯矩值为负最大，B点处为正最大，因此选择边跨跨中截面为负弯矩控制截面。B点处为正弯矩控制截面。边跨l=2200mm+200/2=2300mmM1：2.3×2.3=7.406kN·m2M2：M=1/14×（3.706+11.7）×2.3×2.3=5.819kN·m2截面边跨跨内离端第二支座离端第二跨跨内及第三支座中间中间跨跨内支座弯矩计算系数--/(KN·m)7.406-5.8195.09-5.09（5）板的设计①板的混凝土：混凝土的强度等级取C30、保护层厚度取c=20mm,纵向钢筋直径取10mm，所以有效高度h0=75mm②钢筋设计：取1米宽的板进行配筋设计，由于板较薄，所以按照单筋矩形截面进行配筋计算。按照边跨跨中弯矩计算：1.单筋矩形截面配筋计算：即M=7.046kN/m2混凝土等级为C30,纵向钢筋为一级钢筋，查表fc=14.3N/m2,fy=270kN/m2为,混凝土等级小于C50,=1.0。连续板各截面配筋计算截面位置边跨跨内离端第二支座离端第二跨跨内及中间跨跨内第三支座及中间支座M/KN·m7.406-5.825.09-5.090.0920.0720.0630.0630.0970.0740.0650.065/385293258258选配钢筋8Φ8@1206Φ8@1605φ8@2005Φ8@200实配钢筋面积/4003002502505、次梁的计算和配筋（1）次梁的计算简图：次梁的计算简图同板，但次梁的恒载包括梁及其支撑板的自重，次梁的活载为楼板传递来的使用荷载。次梁的计算跨度见图14-31（2）荷载计算①次梁确定：确定梁截面的宽和高：b=200mm，h=400mm，②恒载gc计算：楼板传递下自重：g×板跨=3.706×2.2=8.1532kN/m次梁自重：1.2×25×...
