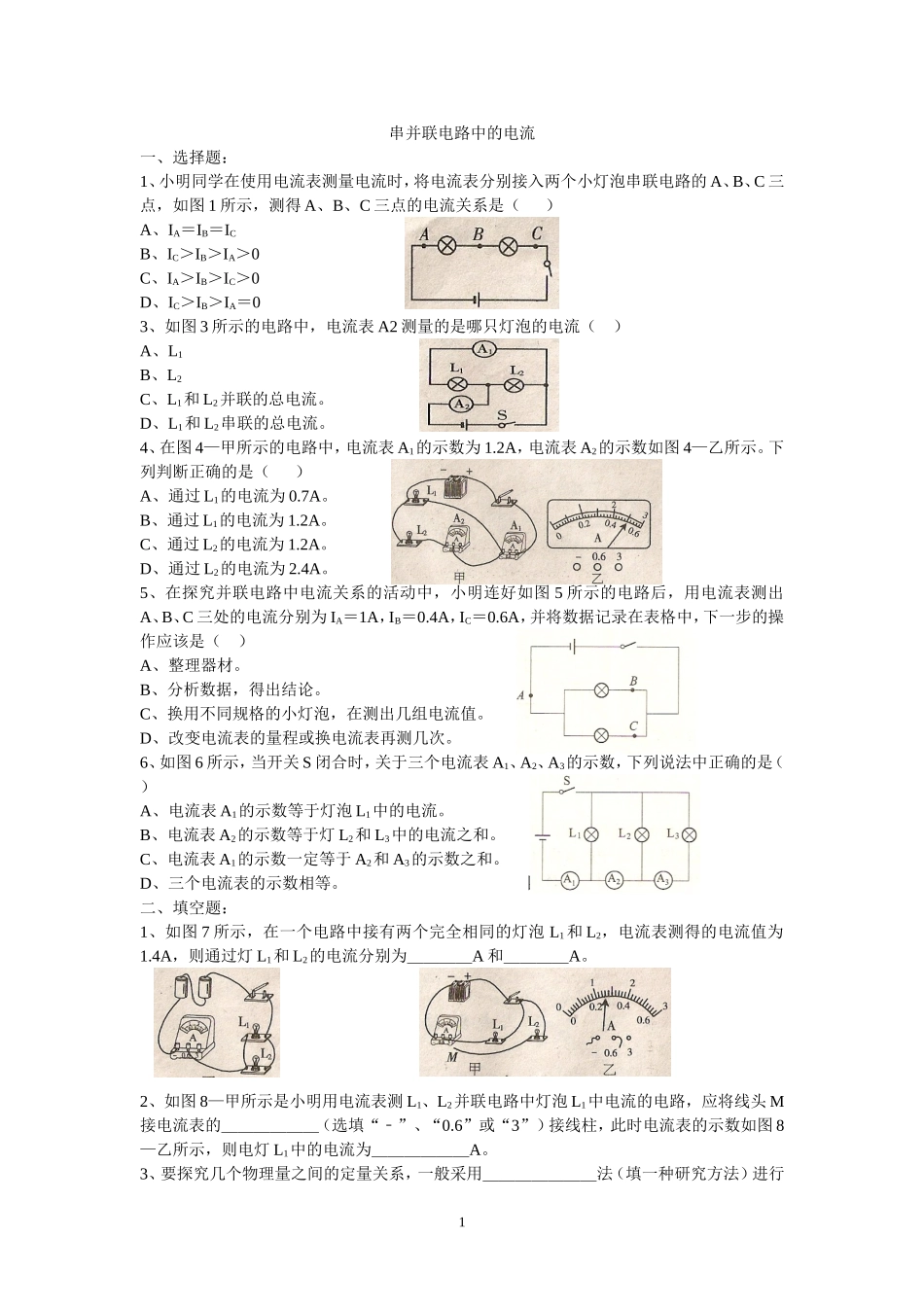

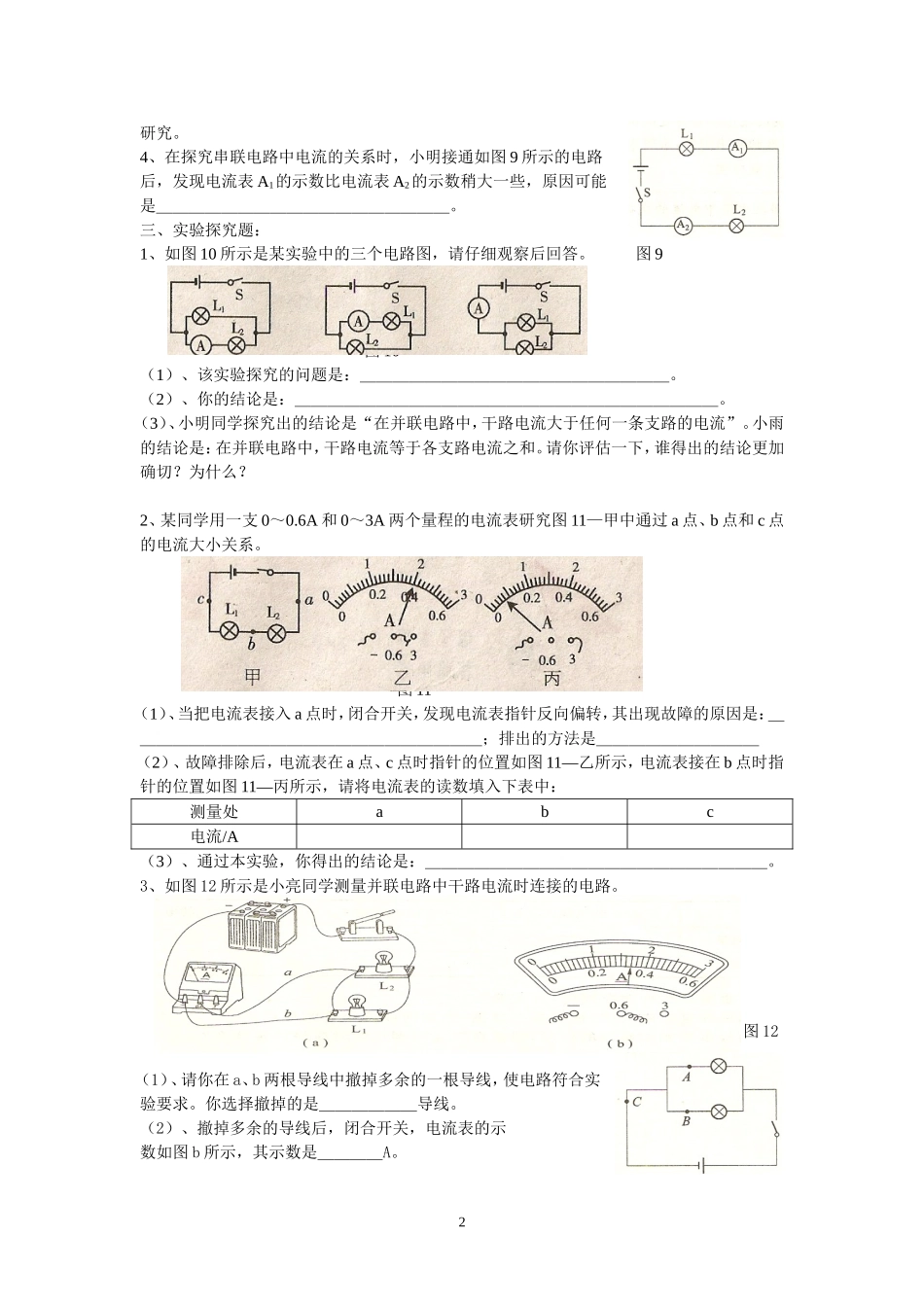

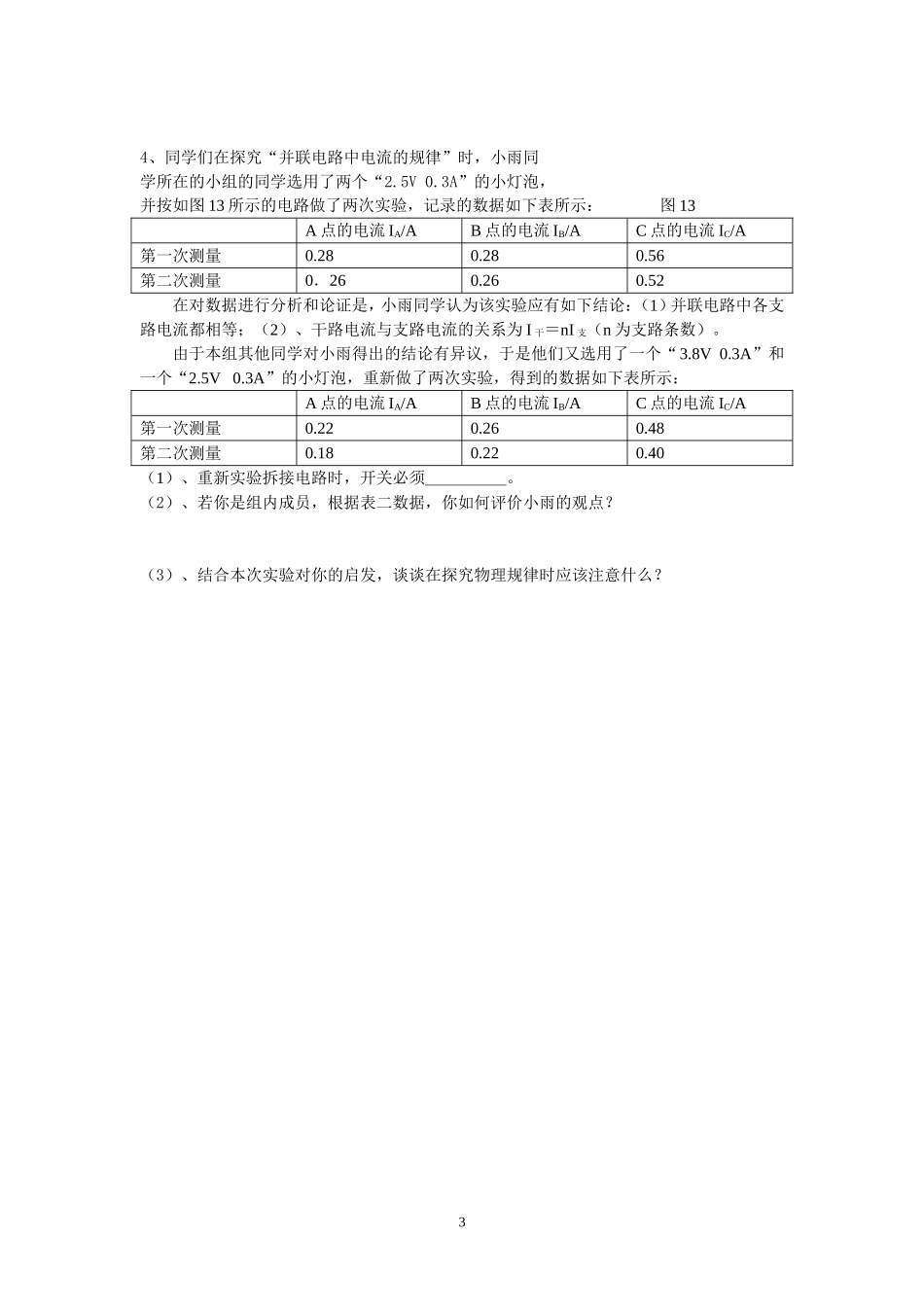

串并联电路中的电流一、选择题：1、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点，如图1所示，测得A、B、C三点的电流关系是（）A、IA＝IB＝ICB、IC＞IB＞IA＞0C、IA＞IB＞IC＞0D、IC＞IB＞IA＝0图13、如图3所示的电路中，电流表A2测量的是哪只灯泡的电流（）A、L1B、L2C、L1和L2并联的总电流。D、L1和L2串联的总电流。图34、在图4—甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图4—乙所示。下列判断正确的是（）A、通过L1的电流为0.7A。B、通过L1的电流为1.2A。C、通过L2的电流为1.2A。D、通过L2的电流为2.4A。图45、在探究并联电路中电流关系的活动中，小明连好如图5所示的电路后，用电流表测出A、B、C三处的电流分别为IA＝1A，IB＝0.4A，IC＝0.6A，并将数据记录在表格中，下一步的操作应该是（）A、整理器材。B、分析数据，得出结论。C、换用不同规格的小灯泡，在测出几组电流值。D、改变电流表的量程或换电流表再测几次。图56、如图6所示，当开关S闭合时，关于三个电流表A1、A2、A3的示数，下列说法中正确的是（）A、电流表A1的示数等于灯泡L1中的电流。B、电流表A2的示数等于灯L2和L3中的电流之和。C、电流表A1的示数一定等于A2和A3的示数之和。D、三个电流表的示数相等。图6二、填空题：1、如图7所示，在一个电路中接有两个完全相同的灯泡L1和L2，电流表测得的电流值为1.4A，则通过灯L1和L2的电流分别为＿＿＿＿A和＿＿＿＿A。图7图82、如图8—甲所示是小明用电流表测L1、L2并联电路中灯泡L1中电流的电路，应将线头M接电流表的＿＿＿＿＿＿（选填“﹣”、“0.6”或“3”）接线柱，此时电流表的示数如图8—乙所示，则电灯L1中的电流为＿＿＿＿＿＿A。3、要探究几个物理量之间的定量关系，一般采用＿＿＿＿＿＿＿法（填一种研究方法）进行1研究。4、在探究串联电路中电流的关系时，小明接通如图9所示的电路后，发现电流表A1的示数比电流表A2的示数稍大一些，原因可能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。三、实验探究题：1、如图10所示是某实验中的三个电路图，请仔细观察后回答。图9图10（1）、该实验探究的问题是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。（2）、你的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。（3）、小明同学探究出的结论是“在并联电路中，干路电流大于任何一条支路的电流”。小雨的结论是：在并联电路中，干路电流等于各支路电流之和。请你评估一下，谁得出的结论更加确切？为什么？2、某同学用一支0～0.6A和0～3A两个量程的电流表研究图11—甲中通过a点、b点和c点的电流大小关系。图11（1）、当把电流表接入a点时，闭合开关，发现电流表指针反向偏转，其出现故障的原因是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；排出的方法是＿＿＿＿＿＿＿＿＿＿（2）、故障排除后，电流表在a点、c点时指针的位置如图11—乙所示，电流表接在b点时指针的位置如图11—丙所示，请将电流表的读数填入下表中：测量处abc电流/A（3）、通过本实验，你得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。3、如图12所示是小亮同学测量并联电路中干路电流时连接的电路。图12（1）、请你在a、b两根导线中撤掉多余的一根导线，使电路符合实验要求。你选择撤掉的是＿＿＿＿＿＿导线。（2）、撤掉多余的导线后，闭合开关，电流表的示数如图b所示，其示数是＿＿＿＿A。24、同学们在探究“并联电路中电流的规律”时，小雨同学所在的小组的同学选用了两个“2.5V0.3A”的小灯泡，并按如图13所示的电路做了两次实验，记录的数据如下表所示：图13A点的电流IA/AB点的电流IB/AC点的电流IC/A第一次测量0.280.280.56第二次测量0．260.260.52在对数据进行分析和论证是，小雨同学认为该实验应有如下结论：（1）并联电路中各支路电流都相等；（2）、干路电流与支路电流的关系为I干＝nI支（n为支路条数）。由于本组其他同学对小雨得出的结论有异议，于是他们又选用了一个“3.8V0.3A”和一个“2.5V0.3A”的小灯泡，重新做了两次实验，得到的数据如下表所示：A点的电流IA/AB点的电流IB/AC点的电流I...
