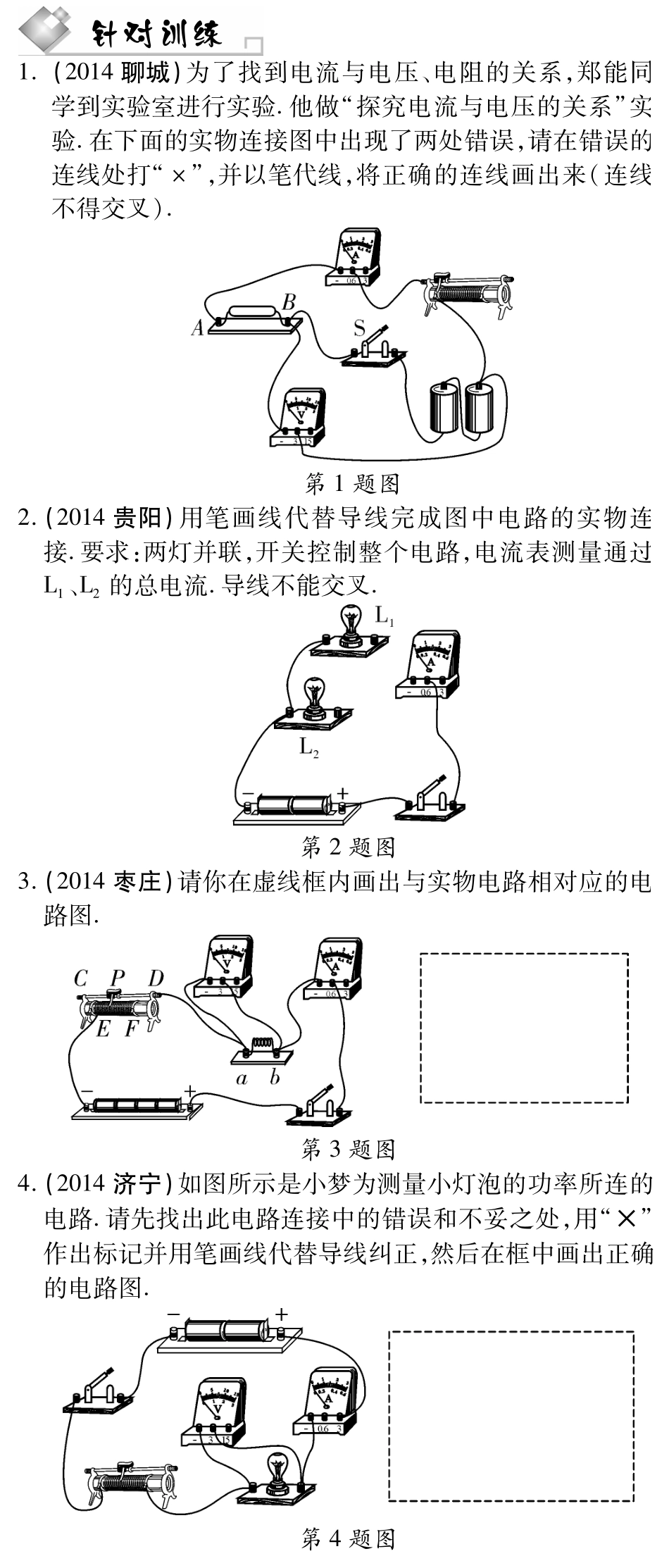

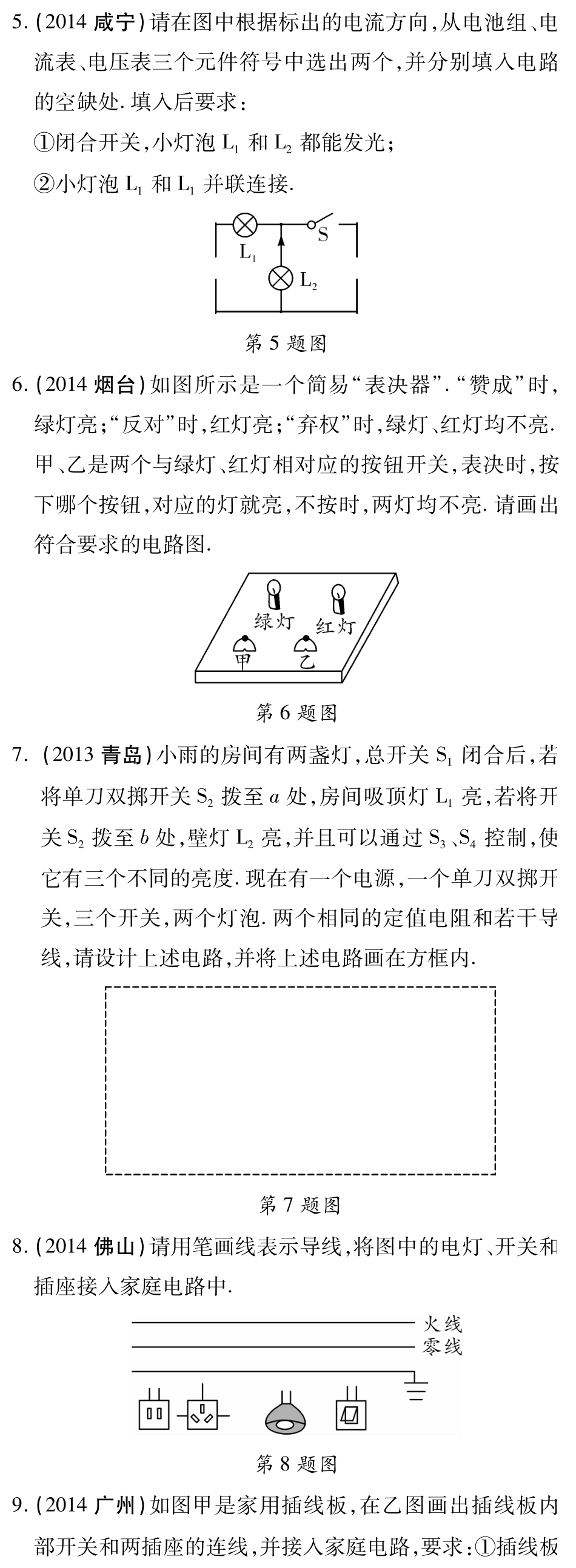

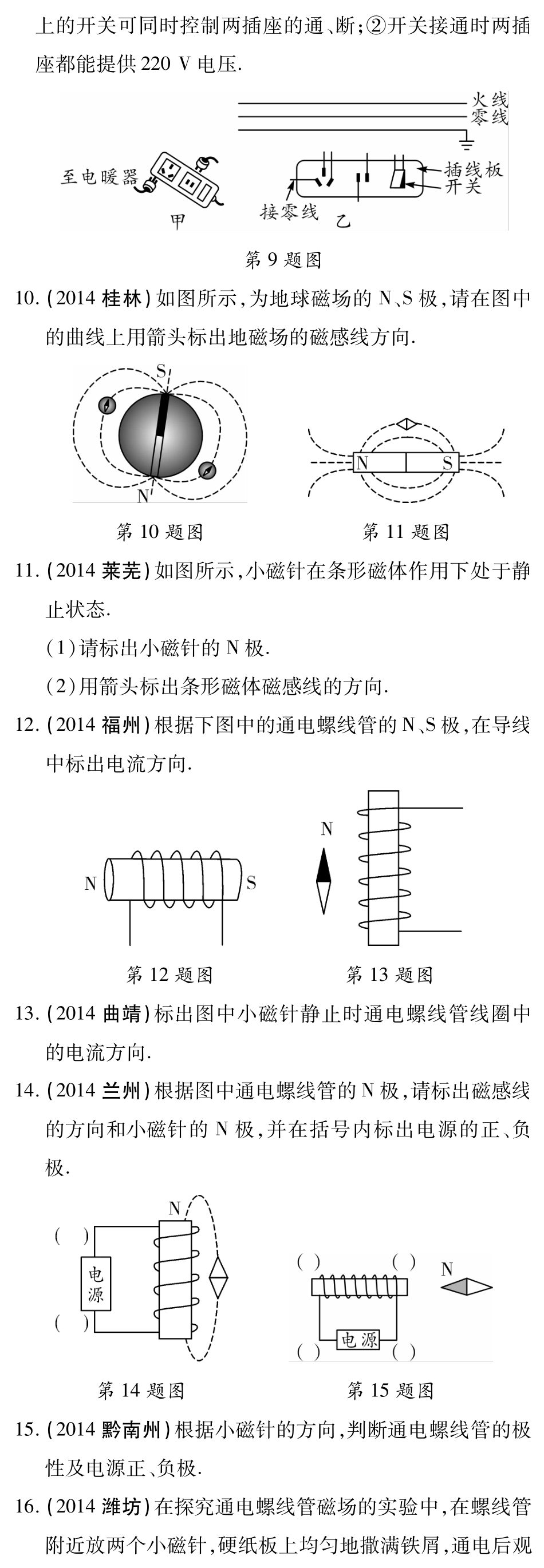

类型三电（磁）学作图����四川近三年中考对电磁学作图的考查较为频繁，主要在作图题和实验题中出现，考查形式有以下三种：①连接电路图或实物图，主要根据实物图画出电路图；②家庭电路连接，主要考查灯泡及开关、三孔插座、灯泡的连接；③电磁学作图，主要考查利用安培定则判断极性、磁感线方向、电流方向等．����１．（２０１４聊城）为了找到电流与电压、电阻的关系，郑能同学到实验室进行实验．他做“探究电流与电压的关系”实验．在下面的实物连接图中出现了两处错误，请在错误的连线处打“×”，并以笔代线，将正确的连线画出来（连线不得交叉）．第１题图２．（２０１４贵阳）用笔画线代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过Ｌ１、Ｌ２的总电流．导线不能交叉．第２题图３．（２０１４枣庄）请你在虚线框内画出与实物电路相对应的电路图．第３题图４．（２０１４济宁）如图所示是小梦为测量小灯泡的功率所连的电路．请先找出此电路连接中的错误和不妥之处，用“”作出标记并用笔画线代替导线纠正，然后在框中画出正确的电路图．第４题图５．（２０１４咸宁）请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处．填入后要求：①闭合开关，小灯泡Ｌ１和Ｌ２都能发光；②小灯泡Ｌ１和Ｌ１并联连接．第５题图６．（２０１４烟台）如图所示是一个简易“表决器”．“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮．甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮，不按时，两灯均不亮．请画出符合要求的电路图．第６题图７．（２０１３青岛）小雨的房间有两盏灯，总开关Ｓ１闭合后，若将单刀双掷开关Ｓ２拨至ａ处，房间吸顶灯Ｌ１亮，若将开关Ｓ２拨至ｂ处，壁灯Ｌ２亮，并且可以通过Ｓ３、Ｓ４控制，使它有三个不同的亮度．现在有一个电源，一个单刀双掷开关，三个开关，两个灯泡．两个相同的定值电阻和若干导线，请设计上述电路，并将上述电路画在方框内．第７题图８．（２０１４佛山）请用笔画线表示导线，将图中的电灯、开关和插座接入家庭电路中．第８题图９．（２０１４广州）如图甲是家用插线板，在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板５８１类型三电（磁）学作图����四川近三年中考对电磁学作图的考查较为频繁，主要在作图题和实验题中出现，考查形式有以下三种：①连接电路图或实物图，主要根据实物图画出电路图；②家庭电路连接，主要考查灯泡及开关、三孔插座、灯泡的连接；③电磁学作图，主要考查利用安培定则判断极性、磁感线方向、电流方向等．����１．（２０１４聊城）为了找到电流与电压、电阻的关系，郑能同学到实验室进行实验．他做“探究电流与电压的关系”实验．在下面的实物连接图中出现了两处错误，请在错误的连线处打“×”，并以笔代线，将正确的连线画出来（连线不得交叉）．第１题图２．（２０１４贵阳）用笔画线代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过Ｌ１、Ｌ２的总电流．导线不能交叉．第２题图３．（２０１４枣庄）请你在虚线框内画出与实物电路相对应的电路图．第３题图４．（２０１４济宁）如图所示是小梦为测量小灯泡的功率所连的电路．请先找出此电路连接中的错误和不妥之处，用“”作出标记并用笔画线代替导线纠正，然后在框中画出正确的电路图．第４题图５．（２０１４咸宁）请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处．填入后要求：①闭合开关，小灯泡Ｌ１和Ｌ２都能发光；②小灯泡Ｌ１和Ｌ１并联连接．第５题图６．（２０１４烟台）如图所示是一个简易“表决器”．“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮．甲、乙是两个与绿灯、红灯相对应的...
