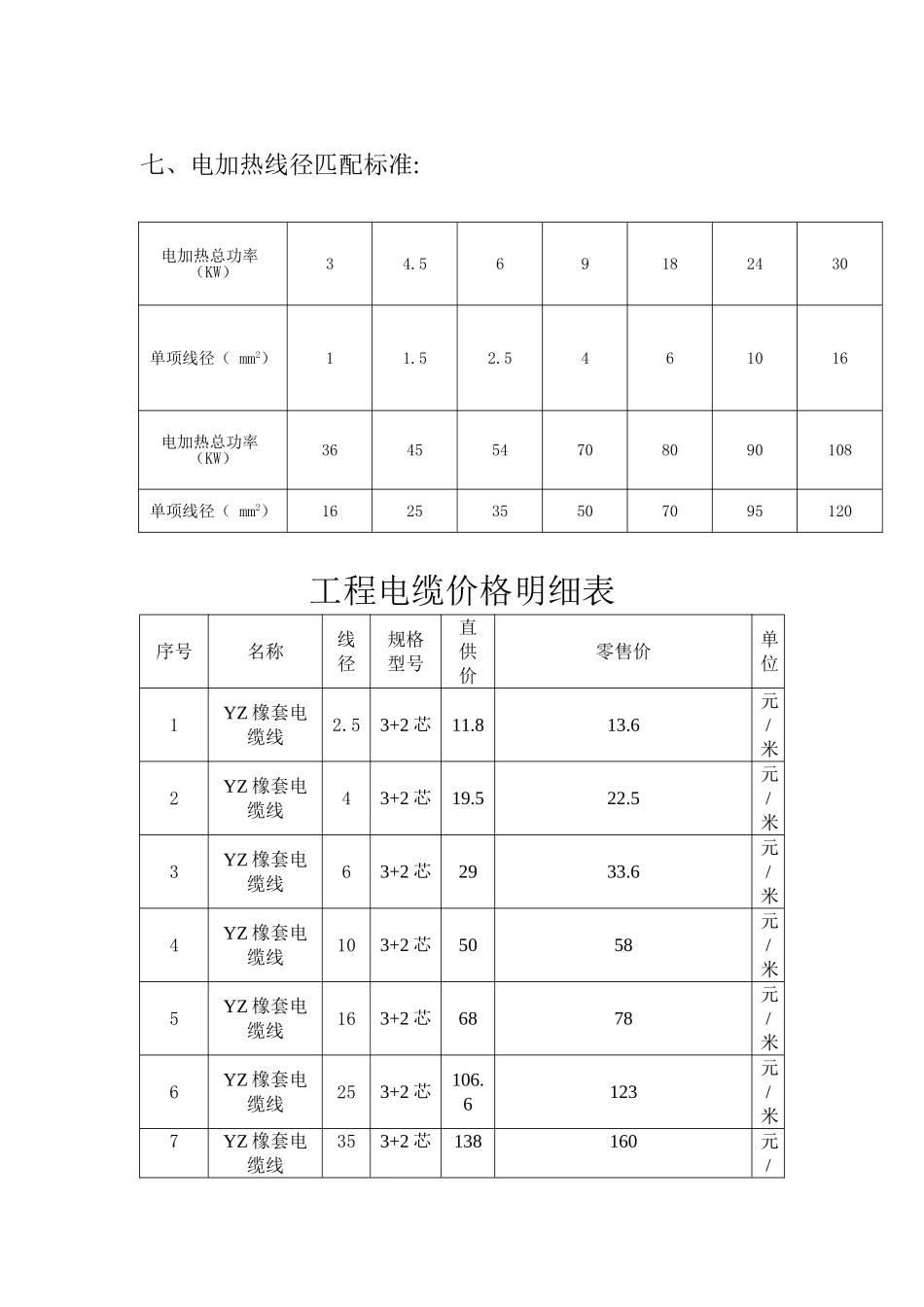

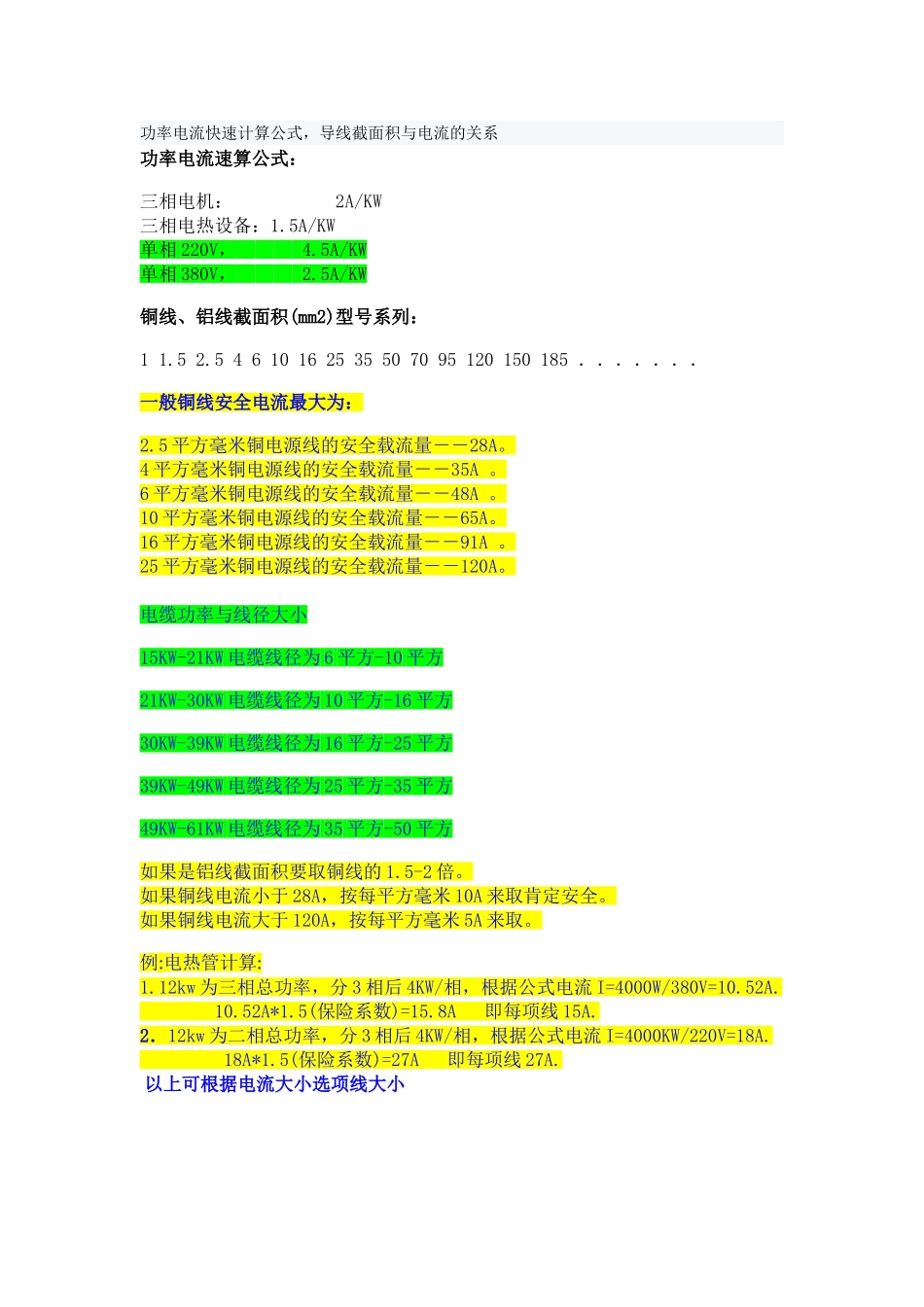

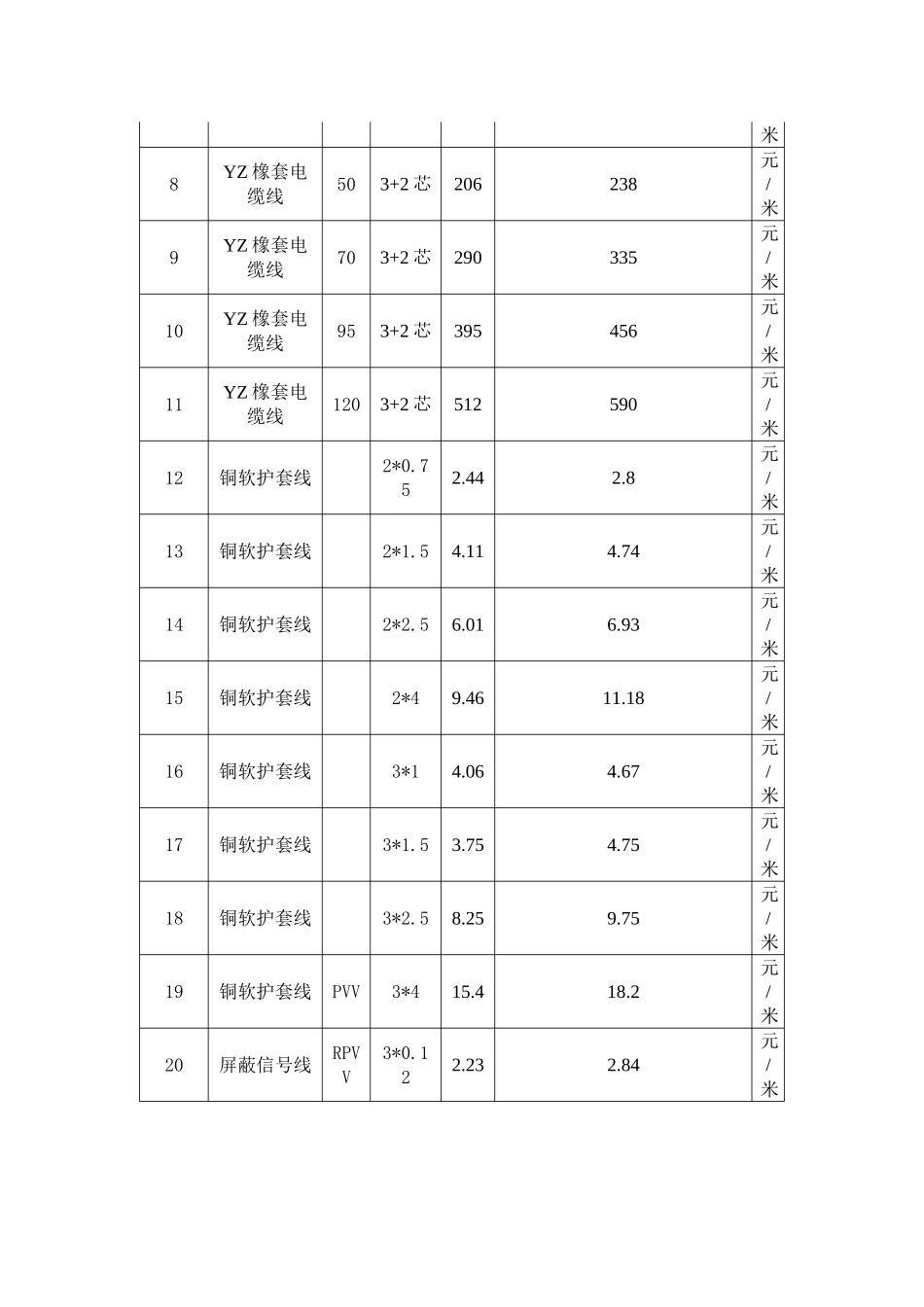

功率电流快速计算公式，导线截面积与电流的关系功率电流速算公式：三相电机：2A/KW三相电热设备：1.5A/KW单相220V，4.5A/KW单相380V，2.5A/KW铜线、铝线截面积(mm2)型号系列：11.52.54610162535507095120150185．．．．．．．一般铜线安全电流最大为：2.5平方毫米铜电源线的安全载流量－－28A。4平方毫米铜电源线的安全载流量－－35A。6平方毫米铜电源线的安全载流量－－48A。10平方毫米铜电源线的安全载流量－－65A。16平方毫米铜电源线的安全载流量－－91A。25平方毫米铜电源线的安全载流量－－120A。电缆功率与线径大小15KW-21KW电缆线径为6平方-10平方21KW-30KW电缆线径为10平方-16平方30KW-39KW电缆线径为16平方-25平方39KW-49KW电缆线径为25平方-35平方49KW-61KW电缆线径为35平方-50平方如果是铝线截面积要取铜线的1.5-2倍。如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米5A来取。例:电热管计算:1.12kw为三相总功率，分3相后4KW/相，根据公式电流I=4000W/380V=10.52A.10.52A*1.5(保险系数)=15.8A即每项线15A.2．12kw为二相总功率，分3相后4KW/相，根据公式电流I=4000KW/220V=18A.18A*1.5(保险系数)=27A即每项线27A.以上可根据电流大小选项线大小七、电加热线径匹配标准:工程电缆价格明细表序号名称线径规格型号直供价零售价单位1YZ橡套电缆线2.53+2芯11.813.6元/米2YZ橡套电缆线43+2芯19.522.5元/米3YZ橡套电缆线63+2芯2933.6元/米4YZ橡套电缆线103+2芯5058元/米5YZ橡套电缆线163+2芯6878元/米6YZ橡套电缆线253+2芯106.6123元/米7YZ橡套电缆线353+2芯138160元/电加热总功率（KW）34.569182430单项线径（mm2）11.52.5461016电加热总功率（KW）364554708090108单项线径（mm2）162535507095120米8YZ橡套电缆线503+2芯206238元/米9YZ橡套电缆线703+2芯290335元/米10YZ橡套电缆线953+2芯395456元/米11YZ橡套电缆线1203+2芯512590元/米12铜软护套线2*0.752.442.8元/米13铜软护套线2*1.54.114.74元/米14铜软护套线2*2.56.016.93元/米15铜软护套线2*49.4611.18元/米16铜软护套线3*14.064.67元/米17铜软护套线3*1.53.754.75元/米18铜软护套线3*2.58.259.75元/米19铜软护套线PVV3*415.418.2元/米20屏蔽信号线RPVV3*0.122.232.84元/米PVC穿线管序号名称型号单位直供价零售价1PVC线管DN20米0.780.9DN25米1.111.28DN32米1.952.25DN40米2.63DN50米3.253.752PVC弯头DN20个0.130.15DN25个0.20.23DN32个0.390.45DN40个0.590.68DN50个0.780.93PVC三通DN20个0.260.3DN25个0.390.45DN32个0.780.9DN40个1.171.35DN50个1.952.254PVC管箍DN20个0.120.14DN25个0.20.23DN32个0.330.38DN40个0.520.5DN50个0.650.75线管4米/根。请以4米为单位报货铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二,二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,70和95平方都乘以2.5。说明:只能作为估算,不是很准确。另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，可以选择1.5平方的铜线或2.5平方的铝线。10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。如果是距离150米供电，一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。在使用电源时，特别要注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流：线径（大约值）（mm2）铜线温度（摄氏度）60758590电流（A）2.520202525425253030630354040840505555145565707522708595953085100100110389511512513050110130145150601251501651707014517519019580165200215225100195230250260导线线径一般按如...
