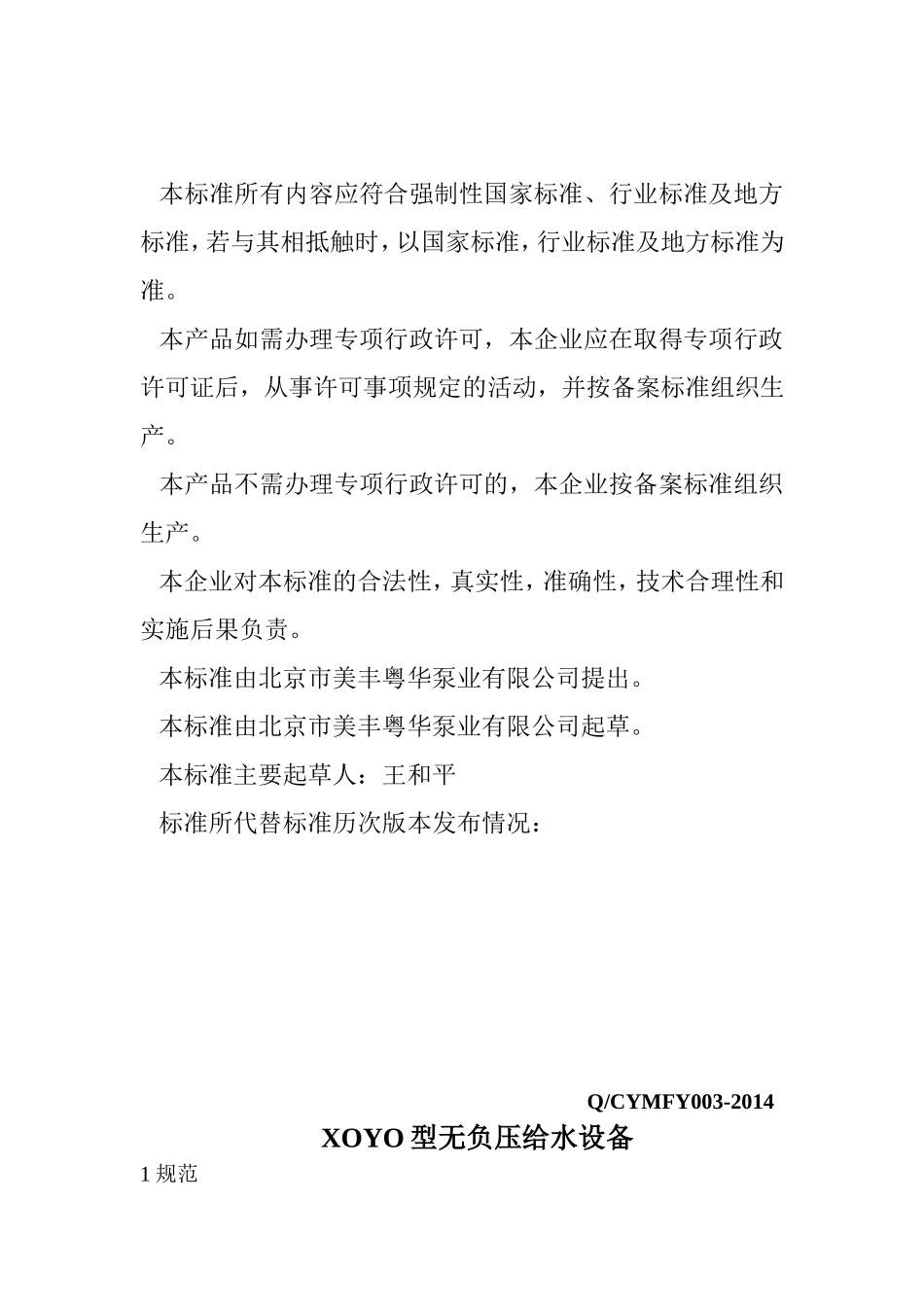

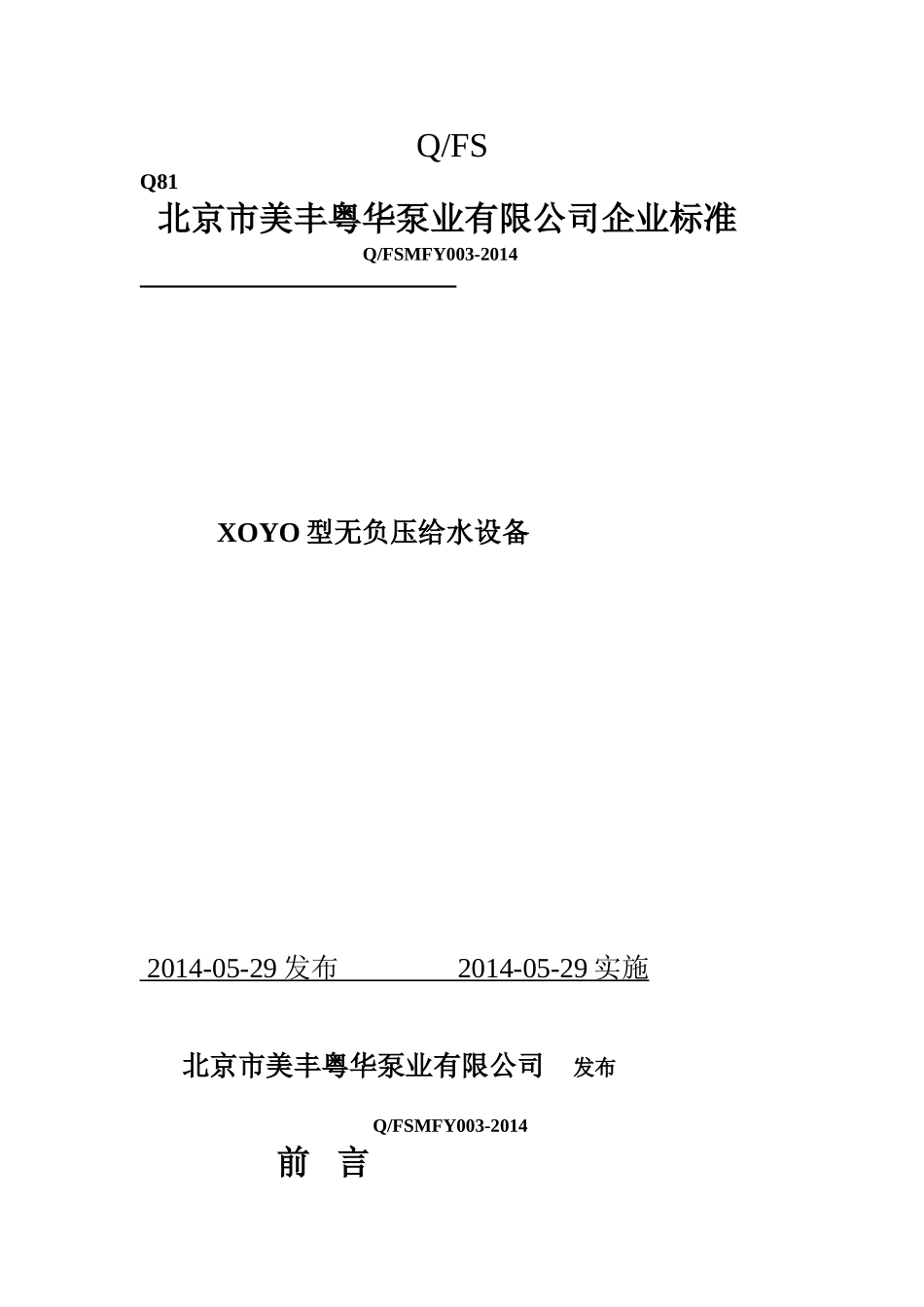

Q/FSQ81北京市美丰粤华泵业有限公司企业标准Q/FSMFY003-2014XOYO型无负压给水设备2014-05-29发布2014-05-29实施北京市美丰粤华泵业有限公司发布Q/FSMFY003-2014前言本标准所有内容应符合强制性国家标准、行业标准及地方标准，若与其相抵触时，以国家标准，行业标准及地方标准为准。本产品如需办理专项行政许可，本企业应在取得专项行政许可证后，从事许可事项规定的活动，并按备案标准组织生产。本产品不需办理专项行政许可的，本企业按备案标准组织生产。本企业对本标准的合法性，真实性，准确性，技术合理性和实施后果负责。本标准由北京市美丰粤华泵业有限公司提出。本标准由北京市美丰粤华泵业有限公司起草。本标准主要起草人：王和平标准所代替标准历次版本发布情况：Q/CYMFY003-2014XOYO型无负压给水设备1规范本标准规定了XOYO型无负压给水设备（以下简称：产品）的技术要求、试验方法、检验规则、标志、包装、运输、贮存等要求。本标准适用于民用供水系统中高层宅楼，无需建造畜水池及二次加压系统的安全，环保，节能型无负压给水设备。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。，然而，凡是不注日期的引用文件其最新版本使用于本标准。GB150钢制压力容器GB156标准电压GB/T191包装储运图示标志GB/T762标准电流等级GB/T2681电工成套装置中的导线颜色GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列GB3096城市区域环境噪声标准GB/T3797电气控制设备GB4208外壳防护等级（IP代码）GB4824工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法GB8098泵的噪声测量与评价方法《生活饮用水检测规范》（2001）《生活饮用水输配水设备及防护材料卫生安全评价规范》3定义下列术语和定义使用于本标准：无负压给水设备：可直接在供水管网、管道上取水加压送出，且不会在取水管路中产生负压的供水设备4产品规格、型号编制Q/CYMFY003-20144.1产品型号编制XOYO■■■■水泵台数单台电动机功率（KW）扬程（M)流量(m³/h）XOYO型给水设备4.2产品参数表一JMT系列常用型号参数表序号设备型号流量（m³/h）扬程（m)配套水泵用水户数参考台数功率（kw)1XOYO5-20-0.75-252020.75502XOYO5-30-1.1-2301.13XOYO5-45-1.5-2451.54XOYO5-60-2.2-2602.25XOYO10-20-1.5-210201.51106XOYO10-30-2.2-2302.27XOYO10-45-2.2-2452.28XOYO10-60-3.0-26039XOYO15-30-3.0-21530316010XOYO15-45-4.0-245411XOYO15-60-5.5-2605.512XOYO30-30-5.5-230305.540013XOYO30-45-7.5-2457.514XOYO30-60-11-2601115XOYO50-40-11-250401160016XOYO50-60-15-260417XOYO80-40-15-280401580018XOYO80-60-15-2602219XOYO100-40-18.5-21004018.5100020XOYO100-60-30-2603021XOYO160-40-15-316040315160022XOYO160-60-22-3602223XOYO160-40-22-3402224XOYO200-60-37-32006037200025XOYO200-80-45-380454.3特殊规格特殊规格产品，可根据用户需要，供需双方签约，按合同规定执行Q/FSMFY003-2014(1)5要求5.1环境a.电源：380V+10%、50HZb.环境温度：5℃~40℃：c.相对温度：≤90%（20℃），无凝露：d.e.海拔高度：≤1000m，无振动、无冲击场所：f.g.空气：无导电或爆炸性尘埃、无腐蚀金属或破坏绝缘体的气体h.控制柜及水泵机组外壳及接地端子应符合GB/T3797有关规定.i.5.2设计与制造产品应符合GB50015设计规范，并按国家有关标砖规范程序批准的产品无恙及技术文件加工制造.5.3外购件5.3.1仪器、仪表应符合相关产品标准和有关法律、法规规定要求。采用经检验合格并在有效期内相应精度等级的，符合国家法定计量标准的仪器、仪表。5.3.2电工产品5.3.2.1电线电缆、指示灯、按钮应符合相关规定。电子元器件（配件）应符合相关产品标准和有关法律、法规规定要求。采用经检验合格并在有效期内，材质与性能应符合系统配置规定。5.3.2.2电线电缆的要求符合GB/T2682规定要求5.3.3机械配套件...
