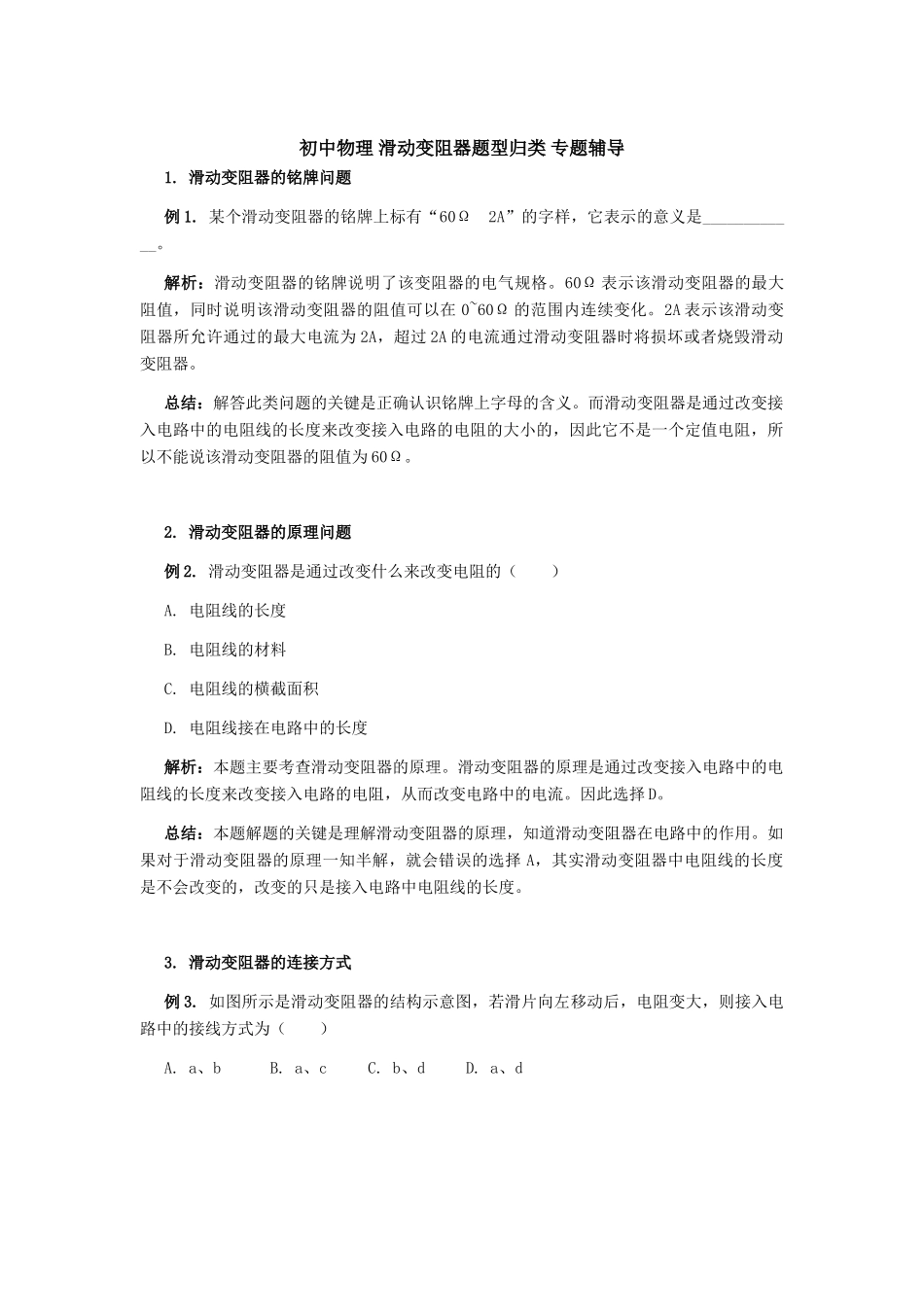

初中物理滑动变阻器题型归类专题辅导1.滑动变阻器的铭牌问题例1.某个滑动变阻器的铭牌上标有“60Ω2A”的字样，它表示的意义是____________。解析：滑动变阻器的铭牌说明了该变阻器的电气规格。60Ω表示该滑动变阻器的最大阻值，同时说明该滑动变阻器的阻值可以在0~60Ω的范围内连续变化。2A表示该滑动变阻器所允许通过的最大电流为2A，超过2A的电流通过滑动变阻器时将损坏或者烧毁滑动变阻器。总结：解答此类问题的关键是正确认识铭牌上字母的含义。而滑动变阻器是通过改变接入电路中的电阻线的长度来改变接入电路的电阻的大小的，因此它不是一个定值电阻，所以不能说该滑动变阻器的阻值为60Ω。2.滑动变阻器的原理问题例2.滑动变阻器是通过改变什么来改变电阻的（）A.电阻线的长度B.电阻线的材料C.电阻线的横截面积D.电阻线接在电路中的长度解析：本题主要考查滑动变阻器的原理。滑动变阻器的原理是通过改变接入电路中的电阻线的长度来改变接入电路的电阻，从而改变电路中的电流。因此选择D。总结：本题解题的关键是理解滑动变阻器的原理，知道滑动变阻器在电路中的作用。如果对于滑动变阻器的原理一知半解，就会错误的选择A，其实滑动变阻器中电阻线的长度是不会改变的，改变的只是接入电路中电阻线的长度。3.滑动变阻器的连接方式例3.如图所示是滑动变阻器的结构示意图，若滑片向左移动后，电阻变大，则接入电路中的接线方式为（）A.a、bB.a、cC.b、dD.a、d解析：滑动变阻器的接线柱应该选用“一上一下”，故A错误；而当a接线柱接入电路后，无论另外一个接线柱选用c还是d，当滑片向左移动时，都会使得电阻变小，故C正确。总结：本题考查的是滑动变阻器的接线方式以及接入电路中电阻部分的判断。只要我们掌握了这些规则，做起来也很容易。4.滑动变阻器在实际电路中的作用例4.如图所示，是一种自动测定油箱内油面高度的装置，R是电阻，R'是滑动变阻器，从油量表（由电流表改装而成）指针所指的刻度就可以知道油面的高度，它的工作过程是（）A.油面升高，R'变大，油量表的指针偏转较小B.油面升高，R'变小，油量表的指针偏转较大C.油面降低，R'变小，油量表的指针偏转较大D.油面降低，R'变大，油量表的指针偏转较大解析：R'是滑动变阻器，当油面升高时，浮标随着上升，浮标的上升会使金属片向滑动变阻器的下端移动，从而使滑动变阻器R'接入电路的电阻变小，电流值变大，油量表（电流表）的指针偏转较大；当油面下降时，浮标随着下降，浮标的下降会使金属片向滑动变阻器的上端移动，从而使滑动变阻器R'接入电路的电阻变大，电流值变小，油量表（电流表）的指针偏转较小。故B正确。总结：这是一类与实际应用相结合的题目。解释此类题目要求我们对于滑动变阻器在电路中改变电流作用的理解要透彻，并且能够灵活的与题目的实际情况相结合。
