九年级物理上册 10 初识家用电器和电路同步课时作业(二) 苏科版试卷VIP免费

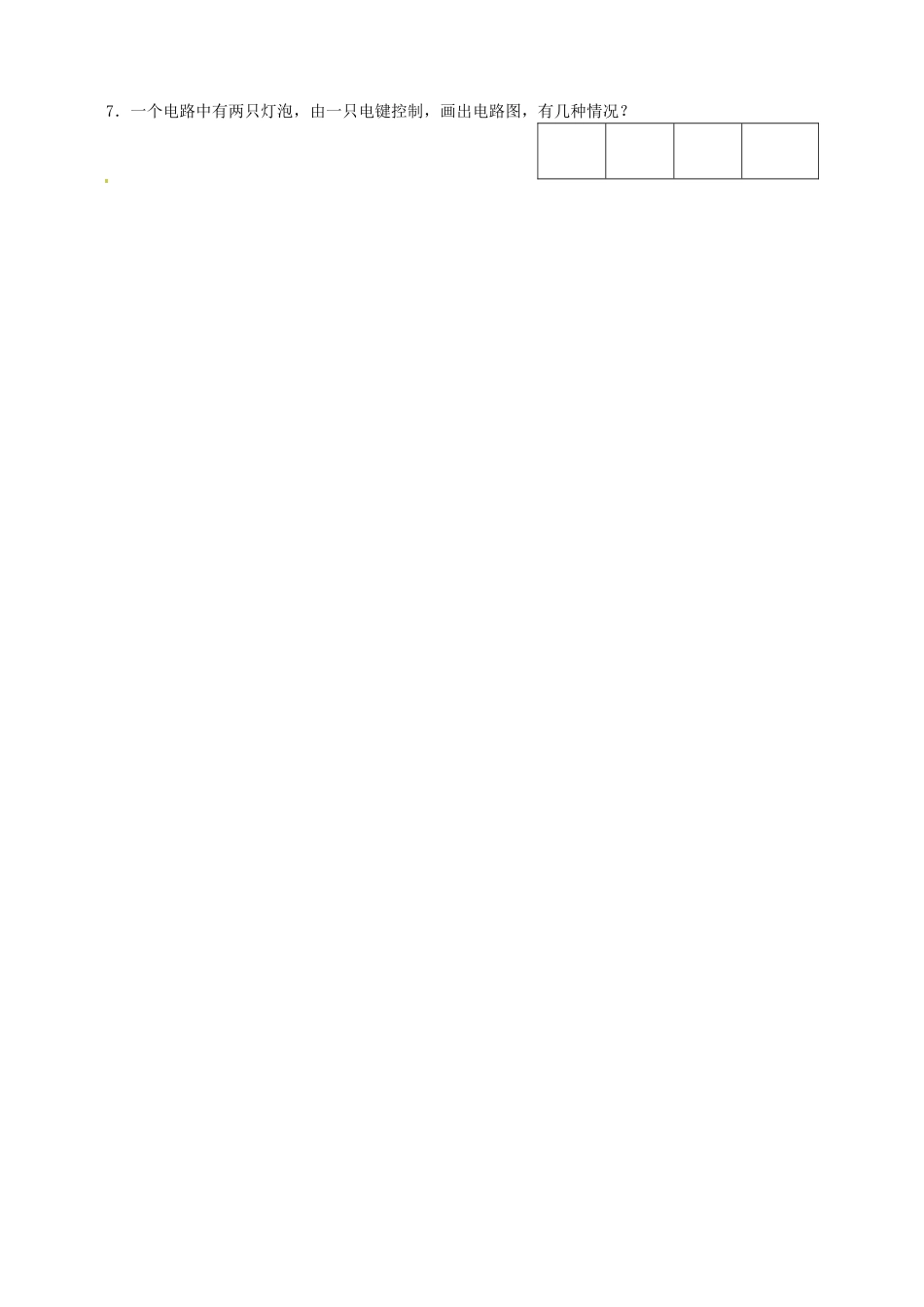

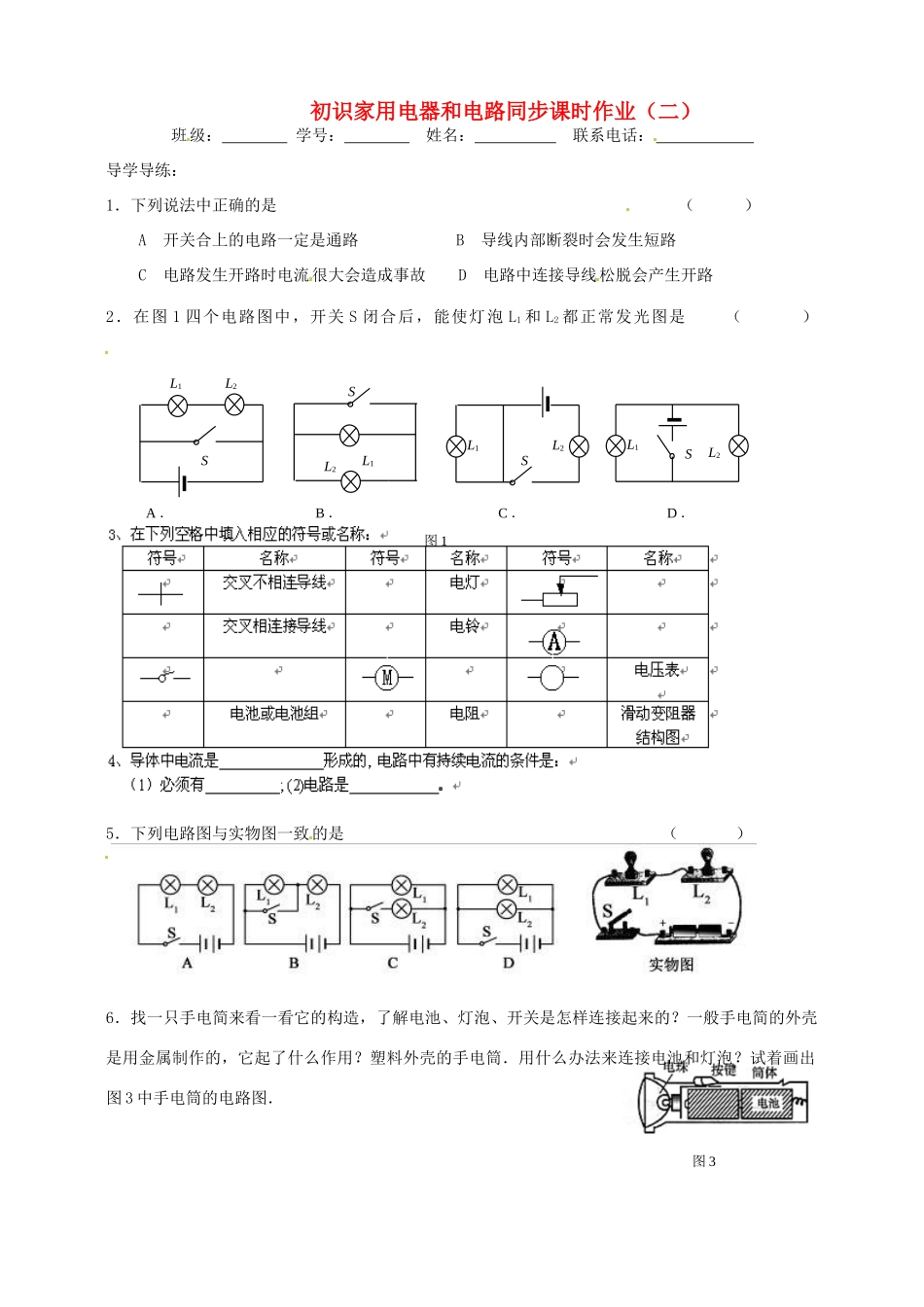

图3初识家用电器和电路同步课时作业（二）班级：学号：姓名：联系电话：导学导练：1．下列说法中正确的是（）A开关合上的电路一定是通路B导线内部断裂时会发生短路C电路发生开路时电流很大会造成事故D电路中连接导线松脱会产生开路2．在图1四个电路图中，开关S闭合后，能使灯泡L1和L2都正常发光图是（）5．下列电路图与实物图一致的是（）6．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图3中手电筒的电路图．L1L2SL1L2SL1L2SL1L2SA．B．C．D．图17．一个电路中有两只灯泡，由一只电键控制，画出电路图，有几种情况？
