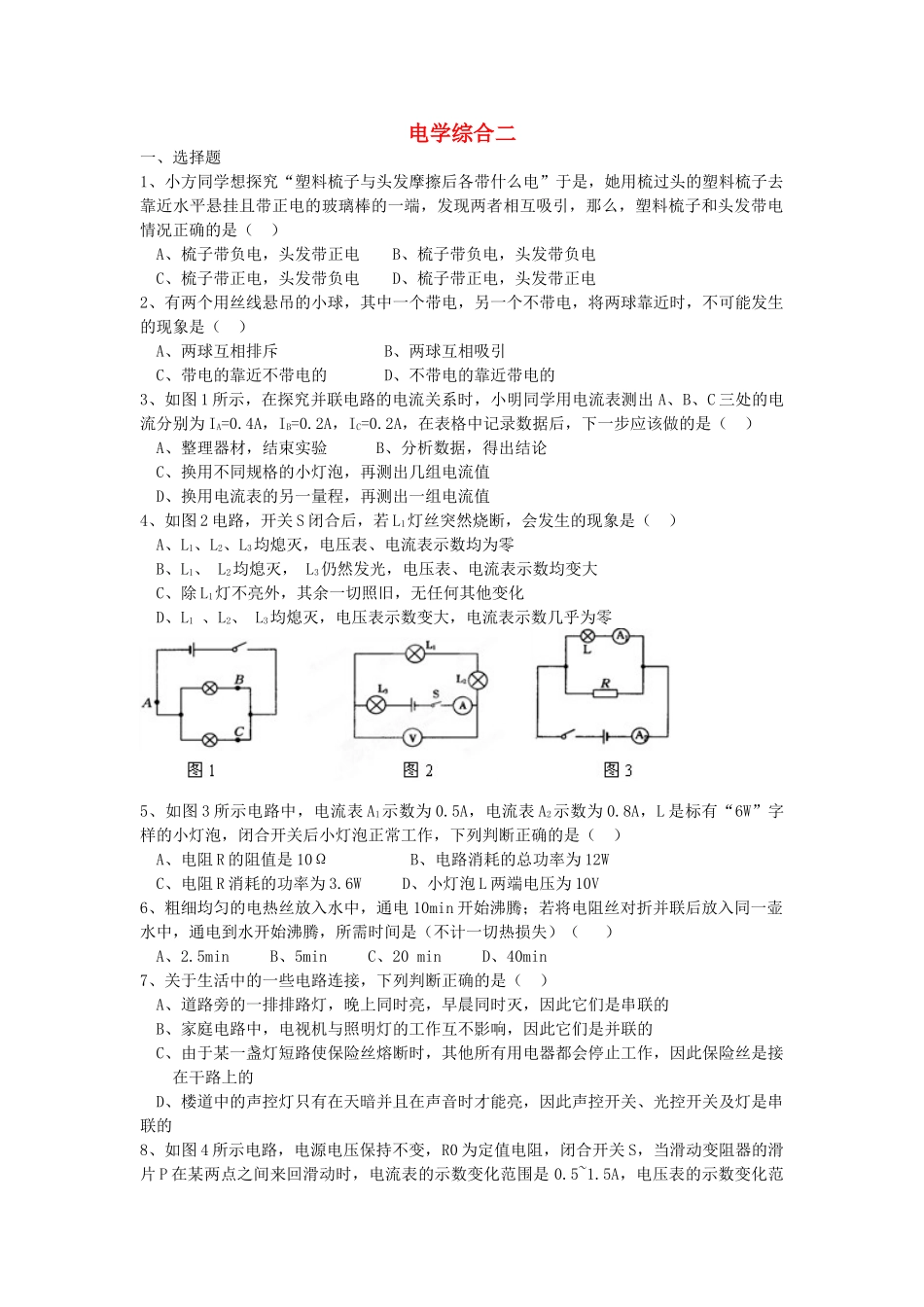

电学综合二一、选择题1、小方同学想探究“塑料梳子与头发摩擦后各带什么电”于是，她用梳过头的塑料梳子去靠近水平悬挂且带正电的玻璃棒的一端，发现两者相互吸引，那么，塑料梳子和头发带电情况正确的是（）A、梳子带负电，头发带正电B、梳子带负电，头发带负电C、梳子带正电，头发带负电D、梳子带正电，头发带正电2、有两个用丝线悬吊的小球，其中一个带电，另一个不带电，将两球靠近时，不可能发生的现象是（）A、两球互相排斥B、两球互相吸引C、带电的靠近不带电的D、不带电的靠近带电的3、如图1所示，在探究并联电路的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A，IB=0.2A，IC=0.2A，在表格中记录数据后，下一步应该做的是（）A、整理器材，结束实验B、分析数据，得出结论C、换用不同规格的小灯泡，再测出几组电流值D、换用电流表的另一量程，再测出一组电流值4、如图2电路，开关S闭合后，若L1灯丝突然烧断，会发生的现象是（）A、L1、L2、L3均熄灭，电压表、电流表示数均为零B、L1、L2均熄灭，L3仍然发光，电压表、电流表示数均变大C、除L1灯不亮外，其余一切照旧，无任何其他变化D、L1、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零5、如图3所示电路中，电流表A1示数为0.5A，电流表A2示数为0.8A，L是标有“6W”字样的小灯泡，闭合开关后小灯泡正常工作，下列判断正确的是（）A、电阻R的阻值是10ΩB、电路消耗的总功率为12WC、电阻R消耗的功率为3.6WD、小灯泡L两端电压为10V6、粗细均匀的电热丝放入水中，通电10min开始沸腾；若将电阻丝对折并联后放入同一壶水中，通电到水开始沸腾，所需时间是（不计一切热损失）（）A、2.5minB、5minC、20minD、40min7、关于生活中的一些电路连接，下列判断正确的是（）A、道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的B、家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的C、由于某一盏灯短路使保险丝熔断时，其他所有用电器都会停止工作，因此保险丝是接在干路上的D、楼道中的声控灯只有在天暗并且在声音时才能亮，因此声控开关、光控开关及灯是串联的8、如图4所示电路，电源电压保持不变，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5A，电压表的示数变化范围是6~3V，则电源电压为（）A、6VB、7.5VC、9VD、15V9、如图5所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（）A、L1和L2在电路中并联B、L1和L2在电路中串联C、甲是电流表，乙是电压表D、甲是电压表，乙是电流表10、甲、乙两盏灯，甲灯标有“220V100W”，乙灯标有“220V25W”，下列说法正确的是（）A、甲灯一定比乙灯亮B、正常发光时，甲灯电阻大于乙灯电阻C、正常发光时，甲灯电功率一定是乙灯电功率的4倍D、正常发光时，甲灯消耗的电能一定是乙灯消耗电能的4倍11、下列做法中，存在存在安全隐患的是（）A、用湿手插拔电源插头B、洗衣机的电源插头采用的是三线插头C、雷雨天，在空旷的场地上撑着金属杆雨伞行走D、将许多大功率用电器的电源插头插在同一插座排上同时工作12、如图6是某居民家中的部分电路，开始时各部分工作正常，将电饭保的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左右插孔，氖管均能发光，若电路中仅有一处故障，则（）A、电热壶所在电路的B、D两点之间断路B、插座的接地线断路C、插座左、右插孔短路D、电路的C、D两点间导线断路13、如图7所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的读数变小，则变阻器接入电路的方式可以是（）A、C接E，D接FB、C接E，B接FC、A接E，D接FD、A接E，D接F14、如图8所示，一同学设计了一种判断电源“+”、“-”极的方法：在水平桌面上放一枚小磁针，在小磁针的西面放一个螺线管，如图所示，接通开关后，小磁针的N极向东偏转，则下列判断中正确的是（）A、电源a端是正极，在电源内部电流由b流向aB、电源a端是正极，在电源内部电流由a流向bC、电源b端是正极，在电源内部电流由a流向b...
