安装预埋工程技术质量标准交底演示文稿VIP免费

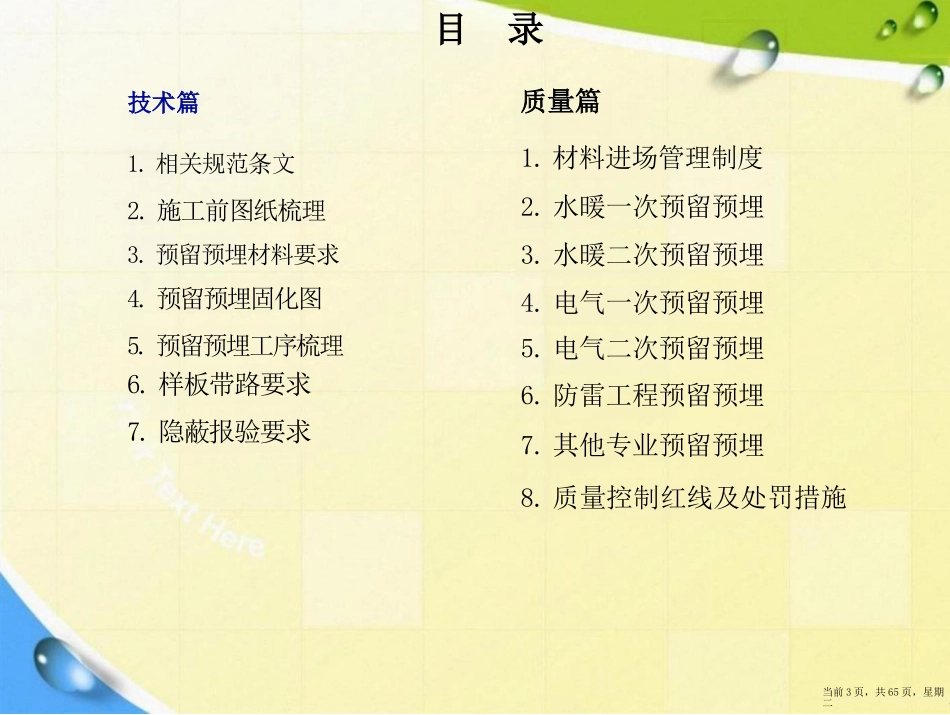

安装预埋工程技术质量标准交底演示文稿当前1页，共65页，星期二优选安装预埋工程技术质量标准交底Ppt当前2页，共65页，星期二技术篇目录质量篇1.相关规范条文1.材料进场管理制度2.施工前图纸梳理2.水暖一次预留预埋3.预留预埋材料要求3.水暖二次预留预埋4.预留预埋固化图4.电气一次预留预埋5.预留预埋工序梳理5.电气二次预留预埋6.样板带路要求6.防雷工程预留预埋7.隐蔽报验要求7.其他专业预留预埋8.质量控制红线及处罚措施当前3页，共65页，星期二目录技术篇1.相关规范条文2.施工前图纸梳理3.预留预埋材料要求4.预留预埋固化图5.预留预埋工序梳理6.样板带路要求7.隐蔽报验要求当前4页，共65页，星期二龙湖制度：龙湖集团工程质量检查评估管理办法2016年版(标红版)固化图编制要求龙湖集团非自持工程样板带路指引龙湖集团项目进场材料设备检查管理规定2012版等等当前5页，共65页，星期二1.相关规范条文国家规范：住宅设计规范(GB50096-2011)建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)建筑电气工程施工质量验收规范(GB50303-2002)通风与空调工程施工质量验收规范(GB50243-2002)等其它施工、验收规范或标准。要求施工单位在收到图纸后对图纸进行梳理，对图纸上存在的错、漏、缺或不合理的地方每周汇总一次至监理处，由甲方沟通设计进行答疑，并给出明确回复。当前6页，共65页，星期二2.施工前图纸梳理技术篇给排水系统审图重点：1、给排水系统的平面图与系统图是否吻合；2、给排水系统的完整性(进口及出口),管径是否合理；3、给排水管位置对立面有无影响，与建筑物线条是否冲突；4、给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾；5、设计是否符合国家有关技术政策和标准规范；6、电梯基坑的排水措施及集水井排水措施；7、设计是否合理。有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确；当前7页，共65页，星期二2.施工前图纸梳理技术篇2.施工前图纸梳理电气系统审图重点1、回路编号，管线规格是否已注明2、导线与管径配合是否正确3、材料的材质、规格、型号是否正确4、点位定位是否明确5、回路设计是否合理6、有无明显错漏之处7、设计与相关规范是否有冲突等技术篇当前8页，共65页，星期二3.预留预埋材料要求给排水系统预留预埋材料要求：1、所有管线穿地下室外墙(包括1F回填区域雨污水出户管),水池壁设刚性防水套管。见图集02S404。2、所有管线穿剪力墙，梁板设刚套管。3、管道穿人防顶板、外墙、密闭隔墙及防护单元之间以及人防与非人防防护密闭隔墙时设置防护密闭套管。见图集07FS02。(刚套管一般采用国标焊接钢管。<100套管大两号，>=100大一号。)常用钢套管壁厚选择建议套管外径(mm)42.4/48.360.360.3
