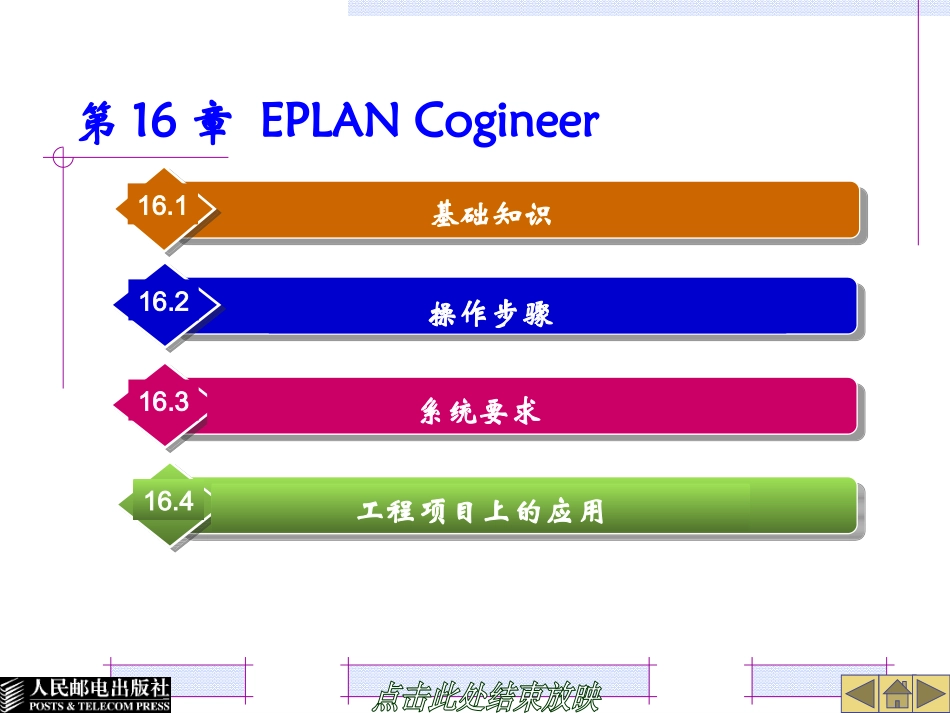

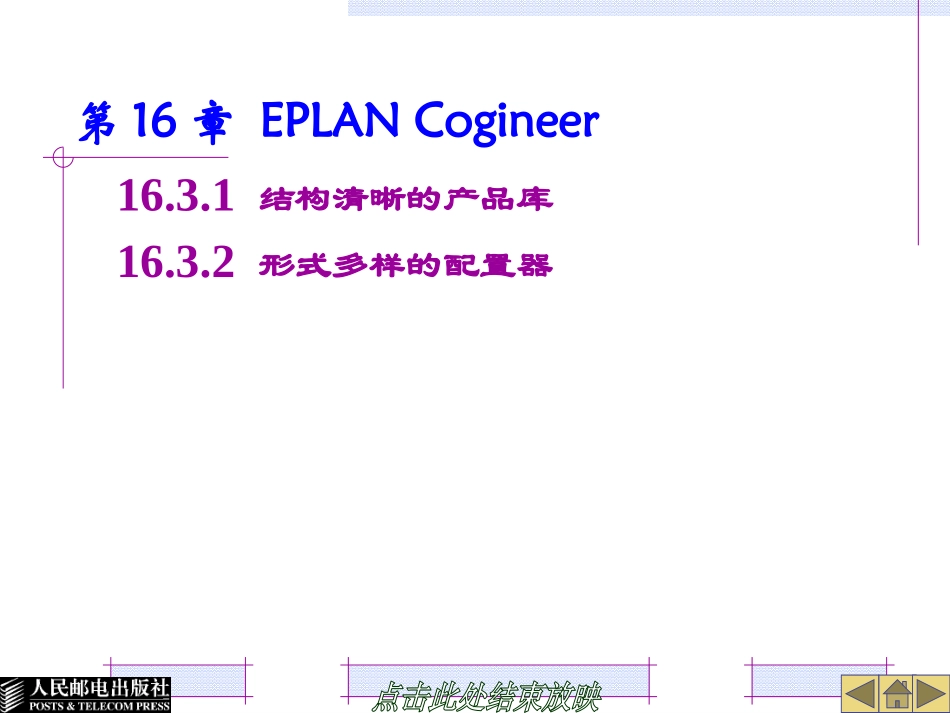

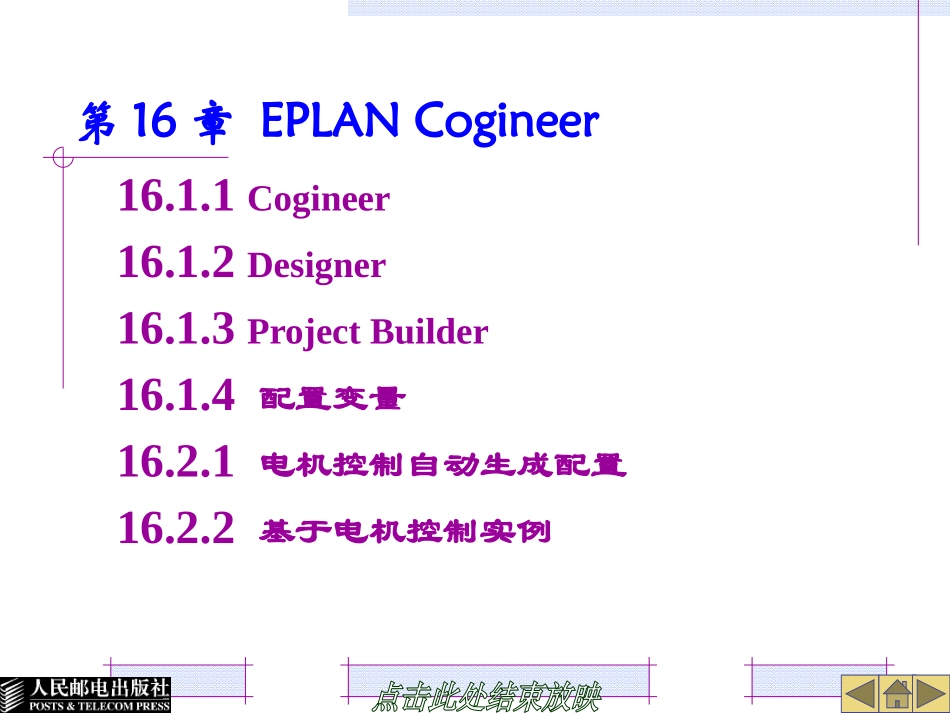

第16章EPLANCogineer基础知识16.1操作步骤16.2系统要求16.3工程项目上的应用16.4第16章EPLANCogineer16.1.1Cogineer16.1.2Designer16.1.3ProjectBuilder16.1.4配置变量16.2.1电机控制自动生成配置16.2.2基于电机控制实例第16章EPLANCogineer16.3.1结构清晰的产品库16.3.2形式多样的配置器16.1.1CogineerCogineer是EPLAN平台的一个插件组件，用来进一步实现企业标准化和自动化的工程设计流程和数据。基于预定义的部分典型电路（宏）、值集和规则，可以为产品创建配置器。利用形式多样的特定于项目信息和产品组合的配置器，自动生成项目图纸。Cogineer现可以为EPLANElectricP8或EPLANFluid生成项目图纸文档。项目图纸文档所需的所有数据都存储在宏项目中，同时还包括用户在Cogineer中创建的所有元素。宏项目是一个库文件，利用它可以创建宏Typical、Typical组和配置器。宏Typical用于组织和管理所需要的宏，并映射要配置的产品的一部分。Typical组用于对部分功能进行分组。配置器用于指定产品必需的组件组成和组件的可选择性。由宏、宏Typical、Typical组和配置器构成企业的产品库是产品机电一体化配置的基础和起点。因而，在Cogineer中包含两个角色：产品设计师（Designer）和项目创建者（ProjectBuilder）。产品设计师使用Cogineer来定义公司的电气/流体工程图纸设计标准和配置器，项目创建者使用Cogineer根据预定义的配置器和标准为项目自动生成图纸。16.1.2Designer在Designer中用户可以定义和编辑基于规则、产品组合的方案，配置配置器。这些配置器供ProjectBuilder工程师在生成项目时调用。可以形象地比喻Designer相当于企业的富有经验的设计师，其熟悉企业的业务流程及产品的方案和组合，熟悉标准化和模块化的搭建，是产品或项目的搭建者。而ProjectBuilder可以根据订单要求和技术规范，在搭建好的配置器中选择菜单和输入参数，生产产品或项目图纸，根据表单设计，是项目的生成创建者。图16-1所示是Congineer中Designer的用户界面。这个界面是结构化的，只需简单配置，就能定义和配置配置器所需的所有元素。左侧包含一个侧边栏，其中显示当前打开的库中存在的所有宏Typical、Typical组和配置器。可以在所有可用元素之间导航，也可以在3个选项卡中创建新元素。中间是工作区。工作区的上部显示了属于当前打开的元素的所有配置变量，它是一个总览，显示了定义和添加的变量元素，而这些变量元素可以在工作区的下部使用。单击特定元素可显示详细信息或对其进图16-1Designer用户界面行编辑，用户能够一眼看到它们的用法、依赖关系和进一步的信息。如果选择侧边栏中“Typical”组和“”配置器选项卡，在右侧就会显示一个导航器。从中可以获得要在工作区中添加的宏Typical、Typical组，在这里可以找到通过侧边栏创建的所有元素。一旦选择了要编辑的元素，就隐藏侧边栏或导航器以扩大工作区。要执行此操作，请单击用户界面左下角或右下角的或按钮。16.1.3ProjectBuilder在ProjectBuilder中，可以配置在Designer中定义的配置器。根据配置器和它所基于的规则集，只需几步就可以为不同的产品类型自动生成项目图纸和文档。ProjectBuilder的主要作用是配置配置器。如图16-2所示,配置器类似一个友好的用户界面，描述了一个产品或项目基于流程和订单的可选择参数和规则的用户界面。配置配置器的前提是首先要打开一个宏项目，因为宏项目中保存了产品或项目的标准方案，然后在ProjectBuilder中打开一个目标项目，即将要自动生成的项目。这时，在Designer中定义的配置器被显示出来，选择一个想要自动生成项目的配置器。随后，配置在配置器中含有的宏Typical和Typical组。在这种情况下，始终必须配置所需产品类型的所需元素。通过这种方式，用户可以逐个地生成项目图纸和文档。配置完所有的宏Typical并生成项目后，可以在EPLAN平台中查看完整的项目文档，也可以像通常一样编辑和修改项目文档。图16-2ProjectBuilder中的配置器在ProjectBuilder中，配置配置器的过程大致如下。（1）在目标项目中通过下拉列表选择已经在页导航器中打开的项目作为目标项目，所有可用的配置器都列在输入字段下面。（2）...
