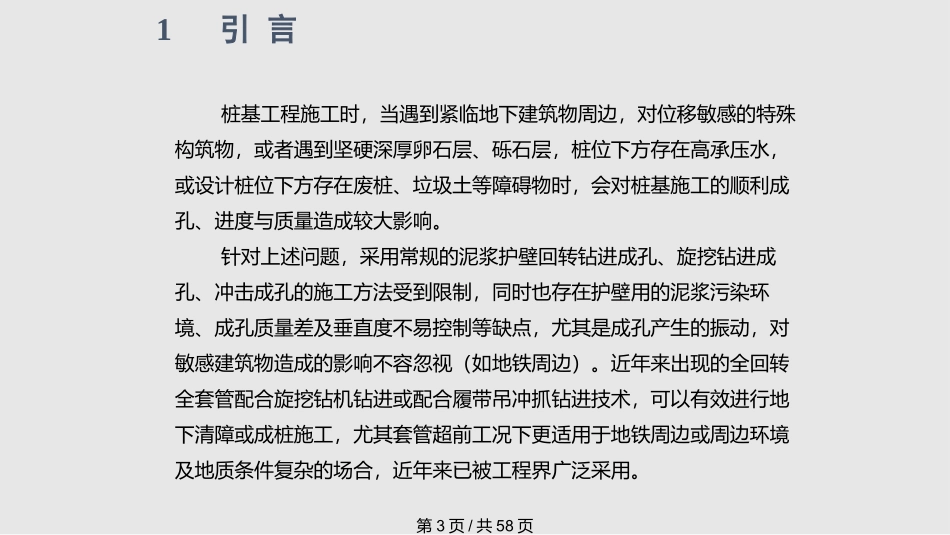

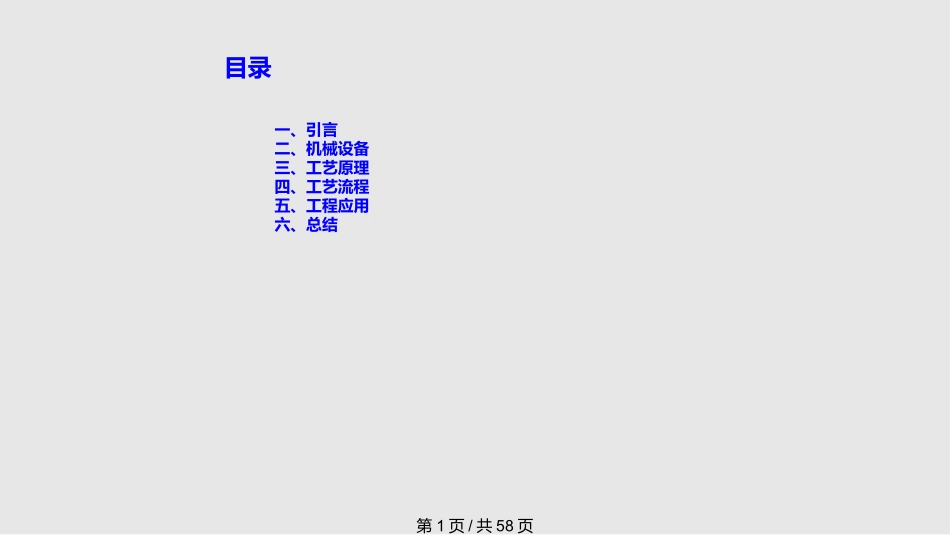

目录一、引言二、机械设备三、工艺原理四、工艺流程五、工程应用六、总结第1页/共58页第一部分引言第2页/共58页1引言桩基工程施工时，当遇到紧临地下建筑物周边，对位移敏感的特殊构筑物，或者遇到坚硬深厚卵石层、砾石层，桩位下方存在高承压水，或设计桩位下方存在废桩、垃圾土等障碍物时，会对桩基施工的顺利成孔、进度与质量造成较大影响。针对上述问题，采用常规的泥浆护壁回转钻进成孔、旋挖钻进成孔、冲击成孔的施工方法受到限制，同时也存在护壁用的泥浆污染环境、成孔质量差及垂直度不易控制等缺点，尤其是成孔产生的振动，对敏感建筑物造成的影响不容忽视（如地铁周边）。近年来出现的全回转全套管配合旋挖钻机钻进或配合履带吊冲抓钻进技术，可以有效进行地下清障或成桩施工，尤其套管超前工况下更适用于地铁周边或周边环境及地质条件复杂的场合，近年来已被工程界广泛采用。第3页/共58页第二部分机械设备第4页/共58页2机械设备全回转全套管技术的设备包括全回转驱动装置、液压动力装置、钢套管、冲抓斗等。此外，为实现对大体积钢筋混凝土块体、老桩等进行破碎，还配有液压重锤和铅锤。第5页/共58页2机械设备全回转主机和液压动力站第6页/共58页2机械设备钢套管冲抓斗刀筒节机械设备2冲锤刀头第7页/共58页第三部分工艺原理第8页/共58页3工艺原理原理：全回转钻机动力设备夹紧套管进行360°回转钻进，在压入力和扭矩的共同作用下将套管压入土层深部，首节套管带合金刀头，在钻进同时切割硬质土层或障碍物。楔形块通过上部回转支承安装在夹紧装置平台上，并均布在套管的周围。当安装在套管夹紧装置上的夹紧油缸收缩时楔形块被挤进套管与大齿圈之间，夹紧套管。驱动装置中带行星减速机的液压马达回转工作时，回转扭矩通过大齿圈和楔形块传递给套管，进行钻孔掘削作业。当夹紧油缸伸长时，楔形块被抬起，松开套管。通过压拔装置中液压油缸的伸缩将套管压入或拔出土中。套管中的岩土可用冲抓斗或旋挖钻机取出。遇到大的漂石或孤石可先用十字冲锤砸碎再取出。套管钻至设计标高位置后，即可进行后续成桩或回填作业。全回转全套管工艺原理第9页/共58页3工艺原理楔形夹抱装置套管回转切削装置示意图装置俯视图第10页/共58页第四部分工艺流程第11页/共58页工艺流程第12页/共58页1、施工准备施工准备的主要工作为平整场地，由于该钻机设备较大且相关辅助较多，对进出通道及作业平台有一定的要求，故施工准备需考虑如桩基钢筋笼加工制作、渣土转运、钢筋笼起吊安装、桩基混凝土灌注等作业所必须的施工通道和作业平面。2、测量放线首先对设计图纸提供的坐标、高程等有关数据进行认真复核，确认无误后采用全站仪进行桩位放样，桩中心放样完毕后，沿桩中心拉十字线至1.8m以外并作好护桩标记。测量定位全回转钻机就位第13页/共58页3、全回转主机就位点位放出后，吊放全回转底盘，底盘中心要和桩中心点重合。再吊放主机，安装在底盘上，最后安装反力叉。4、吊装安放钢套管主机就位后，吊放安装钢套管。吊装套管与接管第14页/共58页5、测量调整垂直度全回转钻机就位后，进行回转钻进，回转驱动套管的同时下压套管，实现套管快速钻入地层，钢套管钻进时，在XY两个方向使用线锤调整套管垂直度。成孔中监控调整垂直度第15页/共58页6、套管钻进取土套管钻入地层的同时，利用吊机沿套管内壁释放冲抓斗至孔底实现冲抓取土或利用旋挖钻机进行取土。四川茂县太平大桥冲抓斗取出岩石南京大光路K6盾构接收井冲抓斗取土第16页/共58页7、钢筋笼制作安装成孔至设计标高后，清孔。经地勘、监理、甲方验收合格后。进行钢筋笼安装。大胜关5号井制作吊装安放孔口焊接钢筋笼第17页/共58页8、混凝土浇筑、拔套管、浇筑成桩钢筋笼安装完毕后，浇筑混凝土，混凝土浇筑到一定高度后，起拔套管。浇筑砼拔除套管第18页/共58页第五部分工程应用第19页/共58页5工程应用一、四川茂县新建成兰铁路太平站四线大桥全回转钻孔灌注桩施工•5.1、高承压水松软土地区超长大口径全套管钻孔灌注桩的应用实例第20页/共58页5工程应用四川茂县成兰铁路太平站四线大桥桩基，桩径1.5米，成桩孔深最大达143.8米，是国内目前全回转全...
