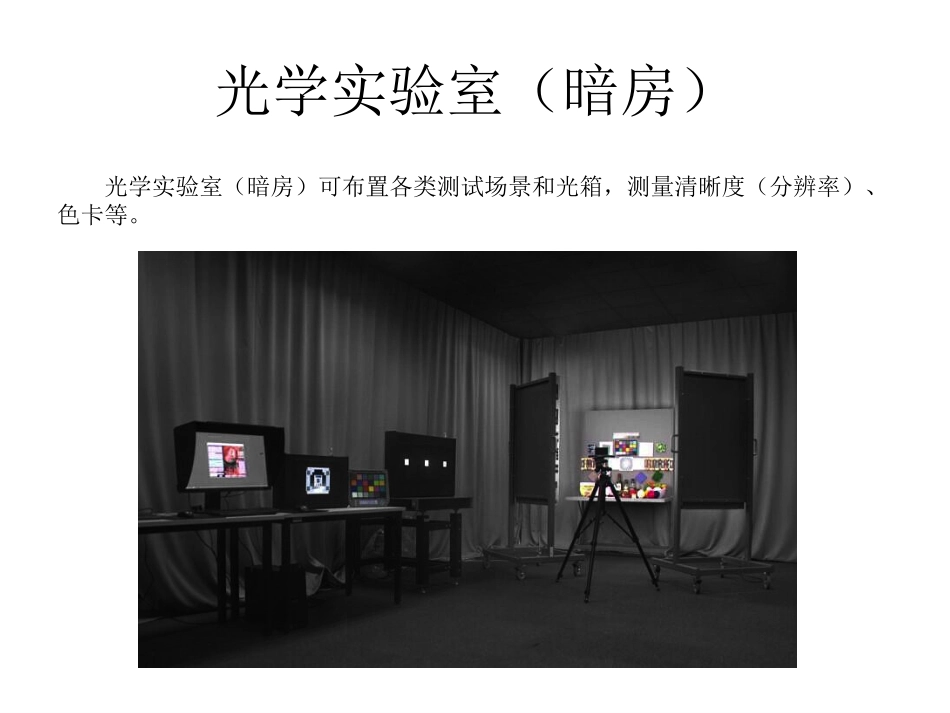

摄像头（Camera）图像测试项目及简介——以Imatest等为主要工具目录测试环境和设备测试常用ChartImatest界面测试项目光学实验室（暗房）光学实验室（暗房）可布置各类测试场景和光箱，测量清晰度（分辨率）、色卡等。测试方法与环境摄像头测试照明箱VideoChecker给摄像头测试提供一个特殊的照明光源，满足具有光照均匀度高、测试距离可调、光源色温可切换和照度连续可调节等要求。灯箱光源•D65：国际标准人工日光，色温6500K，代替自然光对色，适合普通要求，大部分客户均指定用D65色。•TL84：三基色荧光光源，色温4000K，欧洲，日本商店灯光，欧洲及日本客户通常会指定用TL84对色。•CWF：色温4150K--美国商店或办公室光源（或称冷白光），美国客户常用。Collwhite•F/A：夕阳光，黄光源，比色参考光源。•UV：荧光或紫外光，用于检测使用荧光及增白染料的物品，控制物品白度（如比较特白织物之效果）型号：ITILEDLightbox•可用于测试宽动态（需结合相应的测试卡）•色温可选5100K或3100K•照度调节范围为0～2000luxGLX-3044LightboxViewer透射灯箱型号：multiLightLPROFESSIONALMaster200686照明范围:125x54cm外形尺寸(WxHxDcm):132x12x60换灯工具CVLL/MULTILIGHTPROF.L,5种光源照度可调，LAN口连接，WIFI可控反射光源型号：GLSPECTIS1.0TOUCH1.Lux–照度值2.Luminance-亮度值3.Lumen–光通量4.CRI–显色指数，根据CIE为标准5.CCT–相关色温，据CIE为标准6.COLOR–颜色坐标，根据1931和CIE1964为标准7.mWatt–辐射能源值型号：色彩照度计CL200A•三刺激值：XYZ•色度值：Evxy；Evu’v’；Ev；特征波长，色纯度•相关色温：EvTcpΔuv；Tcp（JIS法：仅连接CL-S10w时有效）•色差：Δ(XYZ)，Δ(Evxy)，Δ(Evu’v’)，ΔEvΔu’v’(标准值：1)检测设备LEADER波形监测仪SD\HD\3G\12G-SDI，4K协议接口。功能包括波形显示，图像显示，矢量显示，CINELITEⅡ，FiveBar显示，数字音频，模拟音频，数据状态显示，色域报警，眼图测试，帧率测试等。检测设备通过码流分析，测出图像真实分辨率，实际帧率，捕捉帧，得到每一帧的大小。该工具包还有视频缓存分析，图像分析包括色域亮度分析，视频格式、视频质量分析，以及YUV视频流分析，视频编码分析等等。支持格式：MPEG-1Video/Audio,MPEG-2Video/Audio,AAC,AC-3,AVC/H.264和HEVC/H.265.码流分析软件工具包自动测试机械臂测试设备调制传递函数（MTF）离焦调制传递函数景深虚化像点大小像散有效焦距光学畸变场曲主光线角度环绕能位置色差倍率色差视线*透射率*散射光*MTF分析仪，型号：OpTestTM测试设备ISO12233ChartISO12233:2000年标准，今后将逐渐被淘汰的分辨率测试卡。下面以此版为准。ISO12233:2014Chart根据最新的ISO12233:2014标准的分辨率测试卡，增加了可测区域，增加了色彩测试和灰阶测试等。MacbethColorcheckChart•色彩测试图卡（MacbethColorcheckChart）•在不同色温/光源条件下拍摄MacbethColorcheckChart，比较拍摄图样中的色块数值与标准值的差异，评价LENS的色彩还原能力。GrayScaleChart•灰阶测试图卡（GrayScaleChart）•灰阶测试图卡底色为中灰，在取整数的近似条件下，均匀提取RGB（0，0，0）至RGB（255、255、255）共256级灰阶中的20级灰阶，用20个面积大小相等的矩形块分别填充上述20级灰度。每级反射密度相差0.1，图卡中设A、M、B三个标定相对应的反射密度是0.05、0.75和1.65，它们代表着高光、中性灰度和阴影，背景密度和M点相同。ISO14524灰阶卡KodakGrayScale灰阶卡HighDynamicRangeCharts可测高达120dB的动态范围。Distortiontestchart•由横17和23的垂直线的栅格结构被布置在白色背景上形成18X24正方形。2垂直网格线各分，中间在外2个垂直方行。一个水平网格每一行划分中间在外水平方行。Graychart•灰卡18%Graychart•灰卡可以确定照片的色彩平衡度。在拍照时将灰卡拍入画面的一角或将灰卡拍满一幅底片。将冲扩后的照片与灰卡实物进行比对，就能简单地通过照片l来判断色彩是否平衡。Imatest3.4界面简介畸变MTF解析度测试色彩还原、AWB、信噪比测试灰阶测试Shading、colorsh...
