史上最全变电站各类设备讲解VIP免费

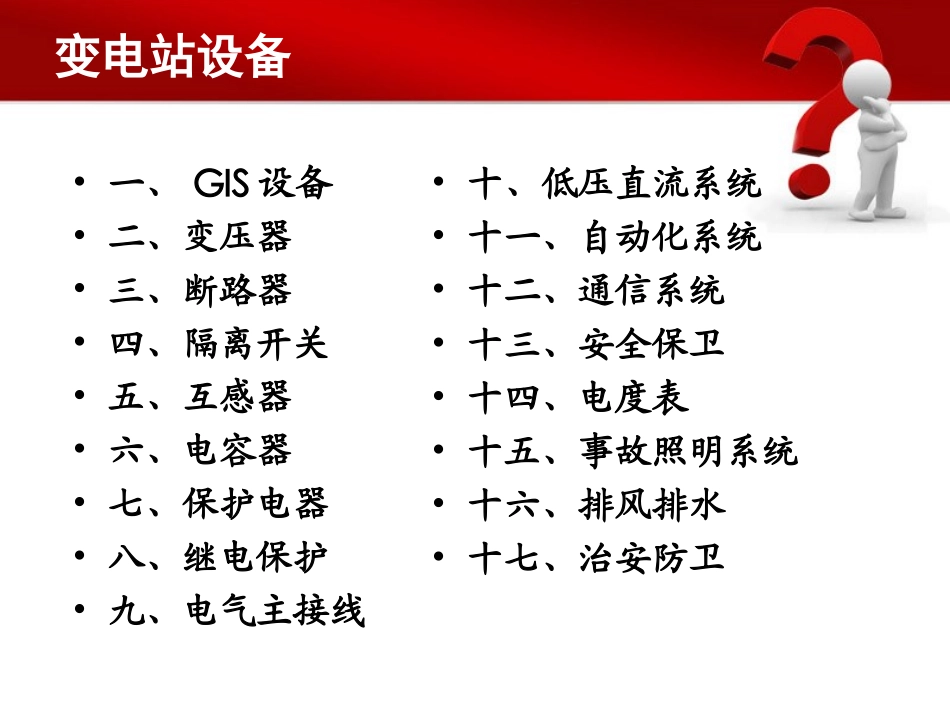

变电站各类设备讲解变电站设备•一、GIS设备•二、变压器•三、断路器•四、隔离开关•五、互感器•六、电容器•七、保护电器•八、继电保护•九、电气主接线•十、低压直流系统•十一、自动化系统•十二、通信系统•十三、安全保卫•十四、电度表•十五、事故照明系统•十六、排风排水•十七、治安防卫一.GIS设备气体绝缘电气设备（GIS）—GasInsulatedSwitchgear•GIS由断路器、隔离开关、接地刀闸、互感器、避雷器、母线、连线和出现终端等部件组合而成，全部封闭在充SF6气体的金属外壳中。•与传统敞开式配电装置相比，GIS具有下列突出优点。1、大大节省占地面积和空间体积。2、运行安全可靠。3、有利于环保，使运行人员不受电场合磁场影响4、安装工作量小、检修周期长。主要由断路器、隔离开关、接地刀闸、电流互感器、电压互感器、避雷器、母线、套管等设备组成，系户内高压成套输变电设备。概述线路及主变间隔线路（主变）侧PT线路（主变）侧避雷器开关汇控柜开关开关操作机构箱CT刀闸（接地刀闸）概述母联间隔母联开关汇控柜开关操作机构箱开关CT刀闸（接地刀闸）概述PT间隔PT汇控柜PT刀闸（接地刀闸）二.变压器常见的两种变压器：变压器干式变压器油浸式变压器•变压器的主体构造：1、铁芯2、绕组变压器•变压器的结构——铁芯、绕组、分接开关、绝缘、油箱、冷却器、保护装置•变压器的附件：•1-1-铭牌；铭牌；2-2-信号式温度计；信号式温度计；•3-3-吸湿器；吸湿器；4-4-油标；油标；•5-5-储油柜；储油柜；6-6-安全气道安全气道•7-7-气体继电器；气体继电器；8-8-高压套管；高压套管；•9-9-低压套管；低压套管；10-10-分接开关；分接开关；•11-11-油箱；油箱；12-12-放油阀门；放油阀门；•13-13-器身；器身；14-14-接地板；接地板；•15-15-小车小车变压器•变压器的结构——铁芯、绕组、分接开关、绝缘、油箱、冷却器、保护装置变压器•变压器的铭牌参数：•每台变压器都有一铭牌，上面标注着型号、额定值及其它数据，便于用户了解变压器的运行性能。电力变压器产品型号SL7－315/10产品编号额定容量315kV·A使用条件户外式额定电压10000/400V冷却条件ONAN额定电流18.2/454.7A短路电压4%额定频率50Hz器身吊重765kg相数三相油重380kg联接组别Yyno总重1525kg制造厂生产日期图1－4电力变压器铭牌示意图•铁芯•绕组•调压分接头•调压机构箱•高压侧套管•低压侧套管•高压侧中性点•压力释放阀•瓦斯继电器•吸湿器•主变端子箱•散热风扇•油箱•储油柜•储油柜•高压侧套管•低压侧套管•油位计•瓦斯继电器•压力释放阀•油温度计•绕组温度计•呼吸器•放油阀•散热风扇•油箱1、铁芯变压器的铁芯是磁路部分。变压器的铁芯采用硅钢片叠制而成。2、绕组绕组是变压器的电路部分，一般用绝缘纸包的铝线或铜线烧制而成。3、绝缘变压器内部主要绝缘材料有变压器油、绝缘纸板、电缆纸、皱纹纸等。4、分接开关变压器调整电压的方法是在其某一侧绕组上设置分接，以切除或增加一部分绕组的线匝，以改变绕组的匝数，从而达到改变电压比的有级调整电压的方法。这种绕组抽出分接以供调压的电路，称为调压电路;变换分接以进行调压所采用的开关，称为分接开关。5、油箱油箱是油浸式变压器的外壳，变压器的器身置于油箱内，箱内灌满变压器油。6、冷却装置变压器的冷却装置是起散热的作用的。自然冷却、风冷、强迫油循环风冷、强迫油循环水冷7、储油柜(又称油枕)储油柜位于变压器油箱上方，通过气体继电器与油箱相通。当变压器的油温变化时，其体积会膨胀或收缩。储油柜的作用就是保证油箱内总是充满油，并减小油面与空气的接触面，从而减缓油的老化。8、吸湿器为了使储油柜内上部的空气保持干燥，避免工业粉尘的污染，储油柜通过吸湿器与大气相通。吸湿器内装有用氯化钙或氯化钻浸渍过的硅胶，它能吸收空气中的水分。当它受潮到一定程度时，其颜色由蓝色变为粉红色。9、压力释放阀(又称防爆管、安全气道)位于变压器的顶盖上，当变压器内部发生严重故障，而气体继电器失灵时，油箱内部的气体便通过压力释放阀喷出，保护变压器不受严重损...
