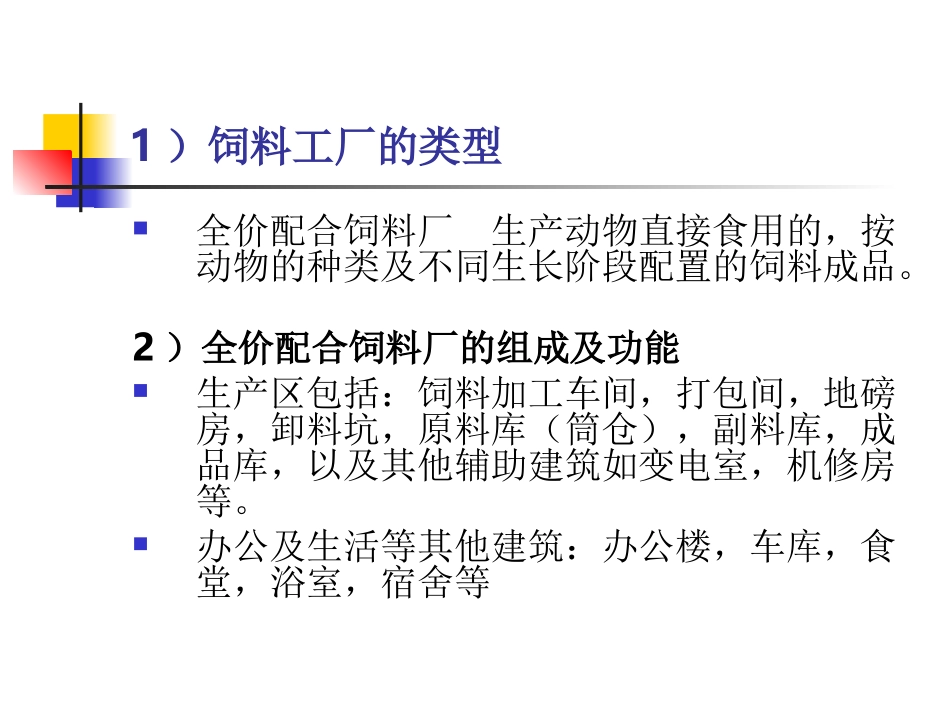

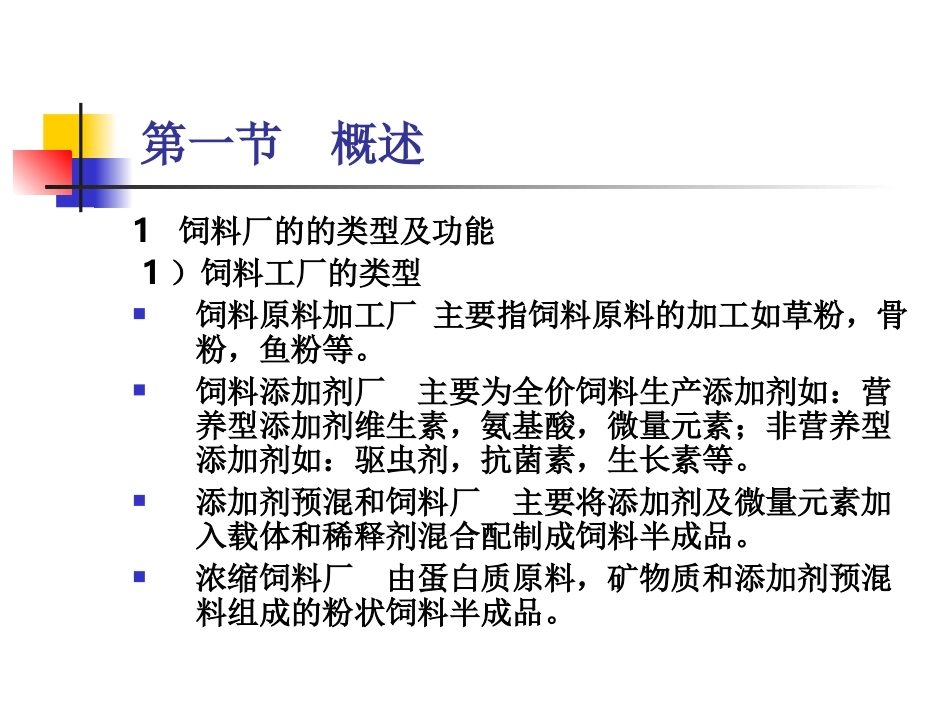

第八章饲料厂设计概述厂区总平面设计饲料厂工艺流程设计饲料厂设备安装施工图第一节概述1饲料厂的的类型及功能1）饲料工厂的类型饲料原料加工厂主要指饲料原料的加工如草粉，骨粉，鱼粉等。饲料添加剂厂主要为全价饲料生产添加剂如：营养型添加剂维生素，氨基酸，微量元素；非营养型添加剂如：驱虫剂，抗菌素，生长素等。添加剂预混和饲料厂主要将添加剂及微量元素加入载体和稀释剂混合配制成饲料半成品。浓缩饲料厂由蛋白质原料，矿物质和添加剂预混料组成的粉状饲料半成品。1）饲料工厂的类型全价配合饲料厂生产动物直接食用的，按动物的种类及不同生长阶段配置的饲料成品。2）全价配合饲料厂的组成及功能生产区包括：饲料加工车间，打包间，地磅房，卸料坑，原料库（筒仓），副料库，成品库，以及其他辅助建筑如变电室，机修房等。办公及生活等其他建筑：办公楼，车库，食堂，浴室，宿舍等2饲料厂设计总原则节约用地采用新工艺，新技术，新设备降低造价，减少基本建设投资采用标准设计，减少建设周期；充分考虑环境保护及安全生产；各项设计应相互配合，发挥最大经济效益。第二节厂区总平面设计1设计内容厂区平面布置涉及厂区划分，建筑物的平面布置及间距的确定，场内外运输方式的选择，人流，物流的组织等。厂区绿化，美化等2总平面设计要求平面布置要节约建筑用地，既要符合卫生，防火及安全要求，又不浪费土地，是布局合理；各种建筑物的布局应以水电等的负荷中心为基准，在符合各种要求的情况下尽量围绕中心来布置。尽量减少各种管线的铺设；在分清清洁道及污染道的情况下，尽量减少道路的面积及道路的交叉；厂区绿化是平面设计的重要组成部分，平面设计是应尽量增加树木，花草的面积，改善厂区的环境。3饲料厂总平面布置示意图第三节饲料厂工艺流程设计1工艺流程设计的原则要充分考虑生产效率，产品质量及经济效益，要求投资少，工艺灵活，适应原料及产品的不断变化，使工厂发挥最大效益；工艺流程应简洁流畅，不重复。除能够保证基本的生产要求外，还应能够根据实际要求增减工艺；尽量采用先进的工艺设备和工艺流程，以保证产品的质量和节约能耗，尽量采用标准化的设备及配件，布置应紧凑减少占地面积，但又不影响操作，便于维修；充分考虑噪声及粉尘的防治，完善防火，防爆，防尘等安全生产措施；设计能力一般应比实际生产能力大15%-20%；后续生产能力一般应比前一道设备的生产能力大5%-10%；2工艺设计的基本资料和主要依据产品类型饲料配方生产能力原料接收及产品的输出形式投资额度电气化控制方式及自动化程度管理人员及劳动力的素质3工艺参数的确定部分工序生产能力的确定原料仓容量：一般以15–30天的生产用量为宜；副料库：一般以30–60天的生产用量为宜；成品库：一般容量以7–10的产量为宜；成品包装的能力：应为车间生产能力的1.5倍；原料接收能力：应为车间生产能力的2-3倍。4工艺流程及设备选择1）设备选择原则：设备生产能力要适应工艺要求，且技术性能满足配方要求，电耗，噪声等符合国家标准，可靠，维修方便，价格低廉；采用成熟的，标准化高的，技术先进的设备；要根据生产能力，功率匹配和结构参数进行选择，也要考虑安装，维修等的方便；一些设备的标准可参照相关行业的标准选择，如粮食，食品行业。2）工艺流程的绘制确定工艺流程的基本参数，如生产能力，自动化控制程度，投资成本等；画出工艺框图；确定各工段的设备数量；确定设备的生产能力及生产厂家；按照标准工艺简图划出工艺流程图；按照工艺顺序对各个设备进行标注；列表给出设备的各项参数，包括：设备型号，名称，生产能力，配套动力，技术要求，生产厂家等。3）工艺流程实例2.5T/h级配合饲料厂工艺流程图5T/h级配合饲料厂工艺流程图10T/h级配合饲料厂工艺流程图第四节饲料厂设备安装施工图1设备布置的原则设备安装施工图，也即设备布置图是饲料厂施工的重要文件。它的主要设计依据是设计说明书及工艺流程图。它也是厂房建筑及土建施工的重要依据。在进行设备布置图设计时应注意以...
