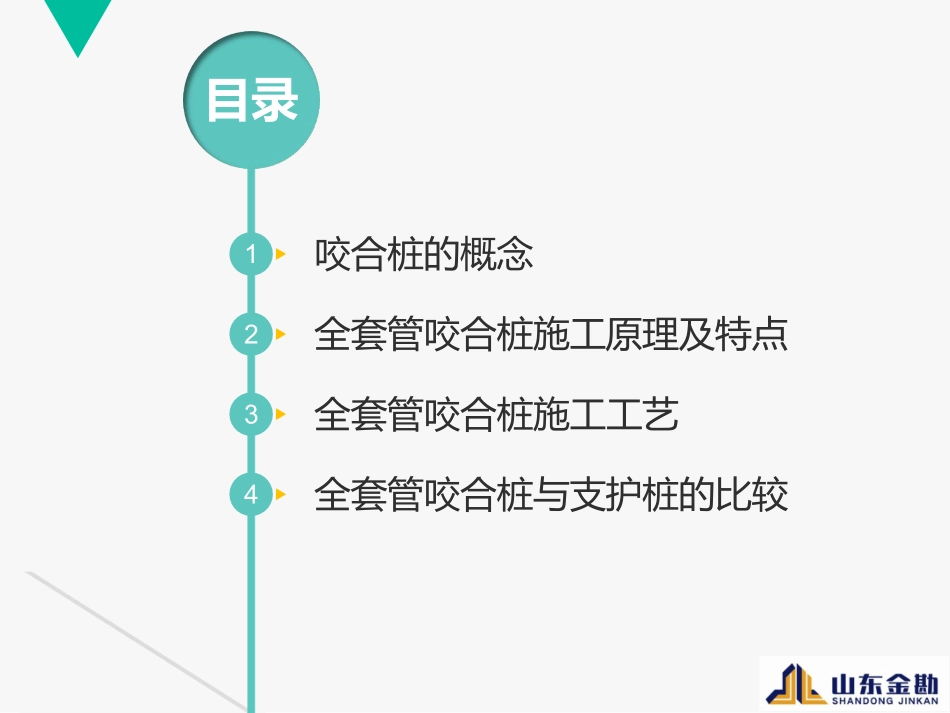

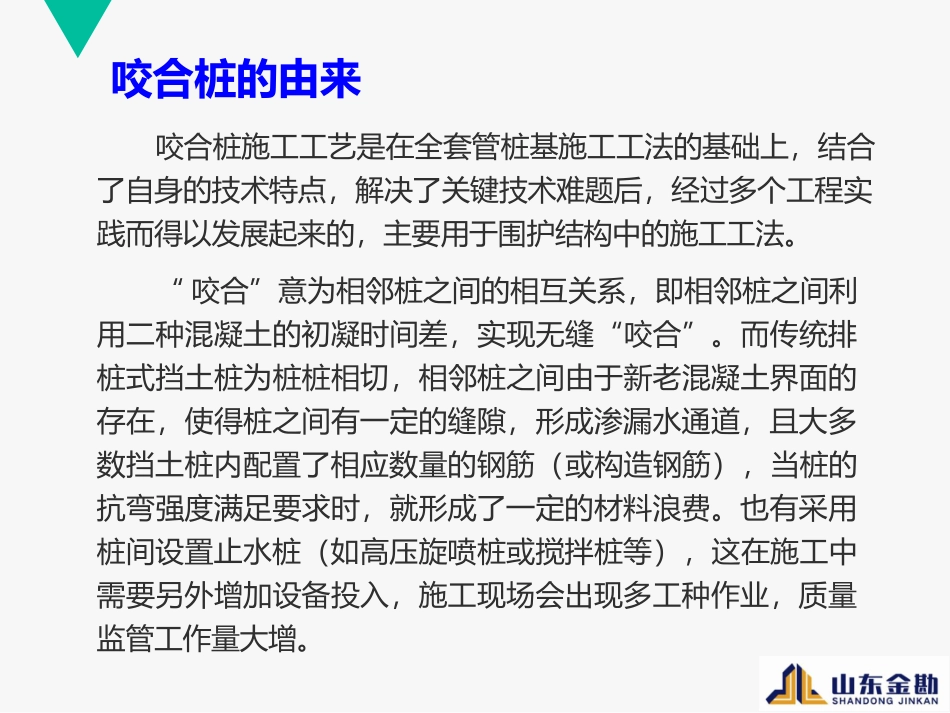

全套管咬合桩施工工艺简介目录1咬合桩的概念2全套管咬合桩施工原理及特点3全套管咬合桩施工工艺4全套管咬合桩与支护桩的比较咬合桩施工工艺是在全套管桩基施工工法的基础上，结合了自身的技术特点，解决了关键技术难题后，经过多个工程实践而得以发展起来的，主要用于围护结构中的施工工法。“咬合”意为相邻桩之间的相互关系，即相邻桩之间利用二种混凝土的初凝时间差，实现无缝“咬合”。而传统排桩式挡土桩为桩桩相切，相邻桩之间由于新老混凝土界面的存在，使得桩之间有一定的缝隙，形成渗漏水通道，且大多数挡土桩内配置了相应数量的钢筋（或构造钢筋），当桩的抗弯强度满足要求时，就形成了一定的材料浪费。也有采用桩间设置止水桩（如高压旋喷桩或搅拌桩等），这在施工中需要另外增加设备投入，施工现场会出现多工种作业，质量监管工作量大增。咬合桩的由来全套管咬合桩概念BnA1B1A2B2A3B3A4B4···全套管咬合桩施工原理咬合桩与普通支护桩相比，具有以下特点:1、质量可靠，外观整齐1使用商品混凝土，施工全过程使用套管，混凝土灌注基本不会出现常规桩施工中出现的夹泥、断桩、离析等常规桩型中常见质量问题；2套管采用20mm-30mm的钢板卷制，管靴底口镶嵌合金刀刃，整体刚度大。在地面利用相互垂直的二个方向，校对套管下入过程中的垂直度，桩的垂直度可控制在3‰。3桩之间的咬合与混凝土固结同步，可起到完全的止水作用，全套管无泥浆施工，消除了“泥皮”对桩的承载力的负面影响。全套管咬合桩特点咬合桩与普通支护桩相比，具有以下特点:2、地层适应性强采用套管跟进技术，及时隔断地层(尤其是易坍塌的砂层、卵石层、流塑状淤泥等)的影响，可适用于人工(杂)填土、淤泥层及第四系地层和部分岩层（全风化和部分强风化岩层），具有很强的地层适应性。3、连接形式灵活与排桩式地下连续墙相似，可以在已成的桩周围进行任意角度的连接，根据建筑物的平面结构特点，设计成与最有利的平面形状，从而可以最大化地利用有限空间。全套管咬合桩特点咬合桩与普通支护桩相比，具有以下特点:4、施工环保施工无噪声、无振动，对地层及周边环境影响小，少或无泥浆作业，施工现场洁净，基本无泥浆外运。此外，该工法与柔性桩(如SMW)工法相比，无挤土效应。5、施工工效高，占用场地小全套管钻机是一种机械性能好，成孔深度大，成桩直径大的新型桩工机械，采用一套设备，可集取土、成孔、护壁、吊放钢筋笼、灌注混凝土等作业工序于一体，不需要另外增加防渗施工机械，效率高，工序辅助费用低。单套设备的占用场地小，可以根据工程的规模、工期要求尽量多地投入设备，加快工程进度。全套管咬合桩特点咬合桩与普通支护桩相比，具有以下特点:6、降低工程造价1由于咬合桩在基坑围护结构中使用是采用一荤桩间一素桩，即一根桩有钢筋笼(荤桩)，相邻的桩采用素混凝土桩或砂浆桩(素桩)，因此，在围护结构整体刚度、稳定性满足要求的前提下，可实现钢筋用量减少，较墙式地下连续墙可大幅度减少钢筋用量；2施工成本降低，常规的排桩式或墙式基坑围护结构施工，采用泥浆护壁，泥浆的处理和弃置是构成成本的重要部分，而在咬合桩的施工中，采用的是抓土作业，护壁由套管完成，因此施工的这部分成本可大幅度降低；全套管咬合桩特点咬合桩与普通支护桩相比，具有以下特点:6、降低工程造价3）在地下水较丰富的地层中施工的咬合桩围护结构防渗效果好，无需另外增加辅助截水帷幕等防水措施。7、劳动组织简单成孔作业、混凝土灌注可由一个班组完成，一个钢筋制作班组负责3-4台套打桩机的钢筋供应；相对常规的泥浆作业工序，可省去泥浆泵人员、场地清理人员、泥浆外运人员，整个工程的劳动组织相对简单。全套管咬合桩特点全套管咬合桩使用范围适用范围：1主要应用于基坑围护结构，桩径可在0.8m-1.2m之间，最佳基坑开挖深度为10-20m；2可适用于人工填土层、淤泥层、粘性土层、粉砂层、透水性砂层、以及卵砾石层（碎石层）和风化岩石层等各种地层，尤其是易坍塌，易缩径地层，对防渗性能要求高，更能显示出其优越性；3在地铁、道路下穿线、高层建筑物等城市构筑物的深基坑工程中广泛使用。全套管咬合桩施工设备发...
