直流锅炉水化学工况VIP免费

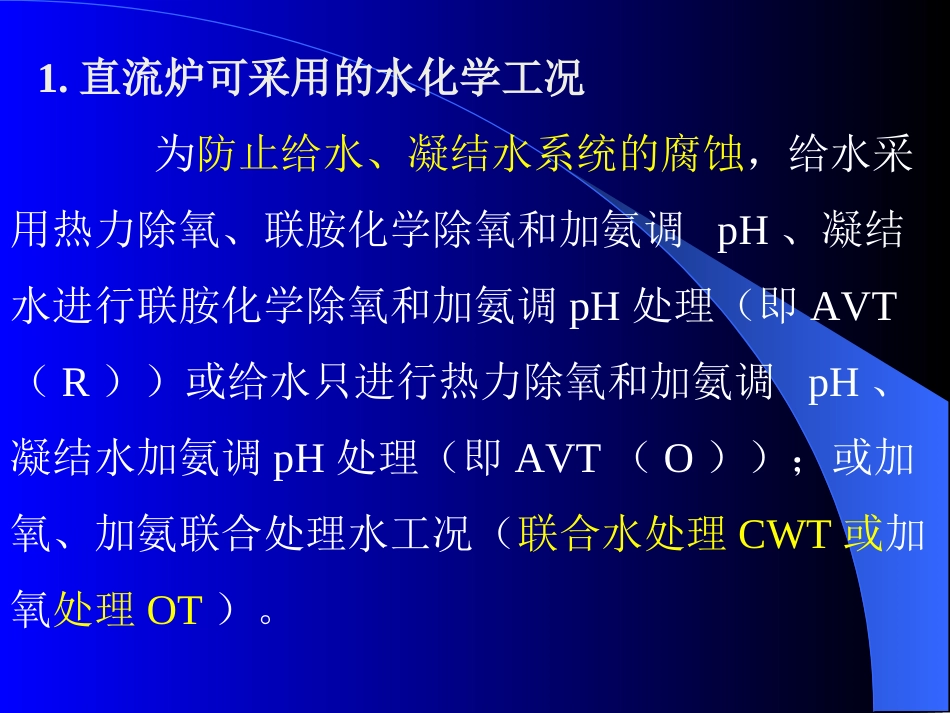

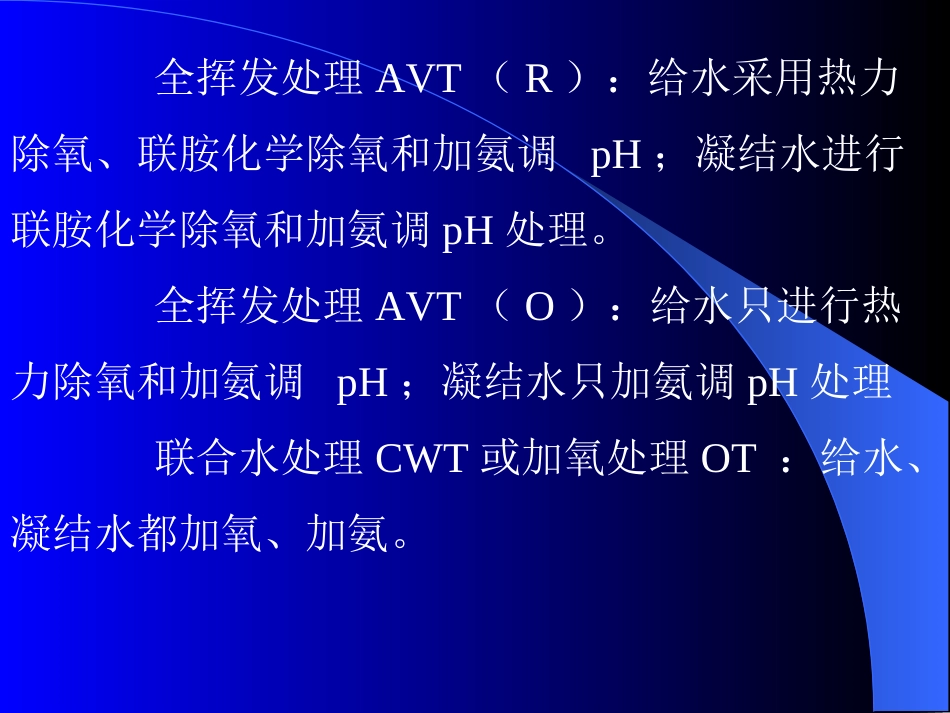

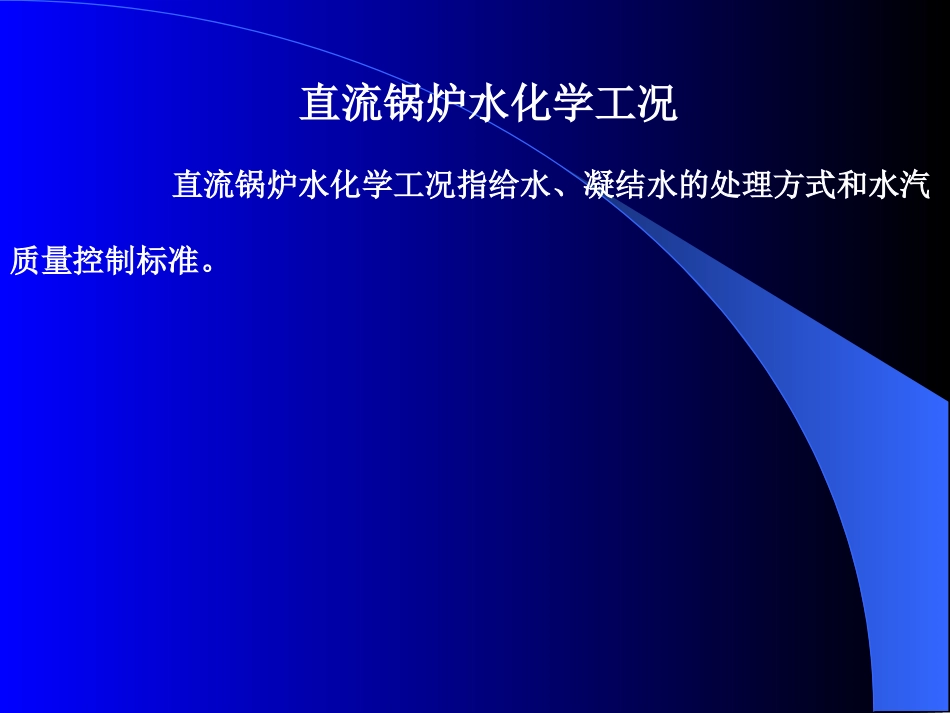

直流锅炉水化学工况直流锅炉水化学工况指给水、凝结水的处理方式和水汽质量控制标准。1.直流炉可采用的水化学工况为防止给水、凝结水系统的腐蚀，给水采用热力除氧、联胺化学除氧和加氨调pH、凝结水进行联胺化学除氧和加氨调pH处理（即AVT（R））或给水只进行热力除氧和加氨调pH、凝结水加氨调pH处理（即AVT（O））；或加氧、加氨联合处理水工况（联合水处理CWT或加氧处理OT）。全挥发处理AVT（R）：给水采用热力除氧、联胺化学除氧和加氨调pH；凝结水进行联胺化学除氧和加氨调pH处理。全挥发处理AVT（O）：给水只进行热力除氧和加氨调pH；凝结水只加氨调pH处理联合水处理CWT或加氧处理OT：给水、凝结水都加氧、加氨。由于AVT（R）水化学工况是在对给水进行热力除氧的同时，向给水中加入氨和联胺，以维持一个除氧碱性水工况，从而达到抑制水汽系统金属腐蚀的目的，给水具有较强的还原性，所以AVT（R）水工况是一种还原性水工况。另两种是氧化性水工况。一般机组启动和非正常运行时（给水阳离子电导率≥0.2μs/cm），给水采用AVT（R）工况，即在给水中加入联氨及氨，控制给水系统水质，将结垢和金属腐蚀降至最小。机组正常运行时，继续采用AVT（R），或采用AVT（O）、CWT（OT），控制给水、凝结水回路的水质，使结垢、腐蚀降至最小限度。2.给水、凝结水的加氨目的是维持给水pH值，不仅可中和水中的二氧化碳等酸性物质，防止酸性腐蚀，而且可提高给水的pH值，以增强金属表面钝化膜在水中的稳定性。2台机组设两箱三泵组合式给水、凝结水自动加氨装置各一套，给水加氨点设在除氧器水箱出口管，凝结水加氨点设在凝水精处理系统出口母管。这就是给水pH值调节。2.1给水pH值调节给水的pH值调节就是往给水中加一定量的碱性物质，使给水的pH值保持在适当的碱性范围内，从而将给水系统中钢和铜合金材料的腐蚀速度控制在较低的范围，以保证和铜的含量符合规定的标准。目前火电厂中用来调节给水pH值的碱化剂一般都采用氨（NH3）。给水加氨处理的实质就是用氨来中和给水中的游离二氧化碳，并碱化介质，把给水的pH值提高到规定的数值。2.1.1氨的性质及其在水汽系统中的理化过程氨在常温常压下是一种有刺激性气味的无色气体，极易溶于水，其水溶液称为氨水。一般市售氨水的密度为0.91g/cm3，含氨量约28%。氨在常温下加压，很容易液化。液氨，沸点为-33.4℃。由于氨在高温高压下不会分解、易挥发、无毒，因此可以在各种压力等级的机组及各种类型的电厂中使用。给水中加氨后，水中存在下面的平衡关系：NH3.H2ONH4++OH-因而水呈碱性，可以中和给水中的游离二氧化碳。其中和反应可以认为是：NH3.H2O+CO2NH4HCO3NH3.H2O+NH4HCO3(NH4)2CO3+H2O实际上，在水汽系统中NH3、CO2、H2O之间存在着复杂的平衡关系。在热力设备运行过程中，水汽系统中有液相的蒸发和汽相的凝结，以及抽汽等过程。氨又是一种易挥发的物质，因而氨进入锅炉后会挥发进入蒸汽，随蒸汽通过汽轮机后排入凝汽器。在凝汽器中，富集在空冷区的氨，一部分会被抽气器抽走，尚有一部分氨溶入了凝结水中。随后当凝结水进入除氧器后，随除氧器排汽而损失一些，剩余的氨则进入给水中继续在水汽循环系统中循环。AVT运行试验表明，在凝汽器和除氧器中的损失率约在20%30%。如果机组设置有凝结水净化处理系统，则氨将在其中全部被除去。因此，在加氨处理时，估计加氨量的多少，要考虑氨在水汽系统和水处理系统中的实际损失情况。一般通过加氨量调整试验来确定。2.1.2温度和水的pH值对金属表面保护稳定性的影响图13-1为不同温度下Fe-H2O体系的电位-pH图。可见，Fe3O4保护膜稳定的pH范围与温度有关。随温度的上升，Fe3O4的稳定区逐渐向酸性区移动，而HFeO-的稳定区随之向酸性区扩展。图13-1不同温度下Fe-H2O体系的电位-pH图（a）25℃图13-1不同温度下Fe-H2O体系的电位-pH图（b）100℃图13-1不同温度下Fe-H2O体系的电位-pH图（c）200℃图13-1不同温度下Fe-H2O体系的电位-pH图（d）300℃在Fe3O4保护膜稳定的pH范围内，Fe3O4保护膜稳定性还明显地与pH值有关。根据碳钢在232℃、含氧量低于0.1mg/L的高温水中动态腐蚀试验结果，从减缓碳钢的腐蚀考虑，应将给...
