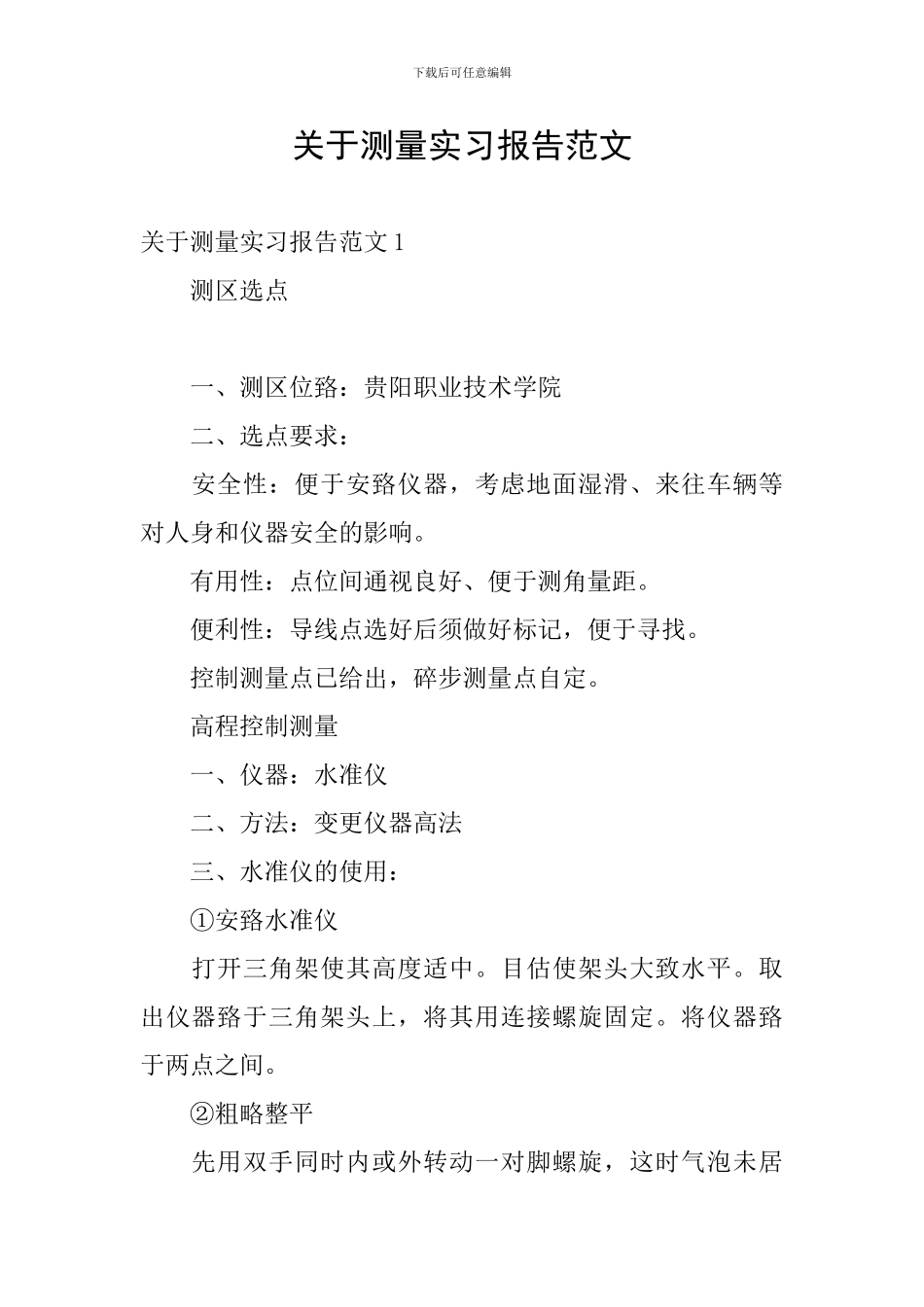

下载后可任意编辑关于测量实习报告范文关于测量实习报告范文1测区选点一、测区位臵：贵阳职业技术学院二、选点要求：安全性：便于安臵仪器，考虑地面湿滑、来往车辆等对人身和仪器安全的影响。有用性：点位间通视良好、便于测角量距。便利性：导线点选好后须做好标记，便于寻找。控制测量点已给出，碎步测量点自定。高程控制测量一、仪器：水准仪二、方法：变更仪器高法三、水准仪的使用：①安臵水准仪打开三角架使其高度适中。目估使架头大致水平。取出仪器臵于三角架头上，将其用连接螺旋固定。将仪器臵于两点之间。②粗略整平先用双手同时内或外转动一对脚螺旋，这时气泡未居下载后可任意编辑中而位于脚螺旋之间，再转动另一只脚螺旋使其居中。③瞄准水准尺a.在瞄准水准尺之前，先进行目镜对光，使十字丝成像清楚。b.松开制动螺旋，转动望远镜，用望远镜筒上的照门和准星瞄准水准尺，拧紧制动螺旋。c.转动物镜对光螺旋进行对光，使尺子的影像清楚，并转动微动螺旋，使竖丝对准水准尺。d.消除视差为了检验对光质量，可用眼睛在目镜后上下微微晃动，若发现十字丝与目标像有相对移动，则须重新进行对光，直到眼睛上下移动而水准尺上读数不变为止.④精确整平、读数眼睛通过位于目镜左方的符合气泡观测窗看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴已精确水平。这时，即可用十字丝的中丝在尺上读数。四、水准测量检核本次测量采纳变更仪器高法进行检核。在测站上按前述方法读取前后视读数，求出两点高差后，变更(升高或降低)仪器的高度再重复测量一次高差(仪器的变更高度应大于10cm)，两次高度之差不应超过规定的容许值6mm。满下载后可任意编辑足要求时则取平均值作为观测站高差。否则，需要检查原因，重新观测。全站仪测角度及坐标导线测量的外业工作包括：踏勘选点及建立标志，测角，量边等。一、踏勘选点及建立标志：在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改落实导线点的位置，并建立标志。选点时应注意下列事项：1相邻点间应相互通视良好，地势平坦，便于测角和量距。2点位应选在土质坚实，便于安置仪器和保存标志的地方。3导线点应选在视野开阔的地方，便于碎部测量4导线点应有足够的密度，分布均匀，便于控制整个测区。二、测角：导线转折角的测量采纳测回法观测用全站仪测两测回当盘左、盘右两半测回角值的较差不超过±40″时，取其平均值。下载后可任意编辑三、导线测量计算：1导线测量内业计算的目的就是计算各导线点的平面坐标x、y。2计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错3算错，成果是否符合精度要求，起算数据是否准确。4计算水平角改正数5计算改正后的水平角改正后的水平角改等于所测水平角加上6推算各边的坐标方位角7坐标增量的计算及其闭合差的调整①计算坐标增量根据已推算出的导线各边的坐标方位角和相应边的边长，计算各边的坐标增量。②计算坐标增量闭合差实际上由于导线边长测量误差和角度闭合差调整后的残余误差，使得实际计算所得的、不等于零，从而产生纵坐标增量闭合差Wx和横坐标增量闭合差Wy，即④调整坐标标增量闭合差⑤计算改正后的坐标增量碎步测量一、碎步点的选择碎步点就是地物地貌的特征，对于地物，碎步点应选下载后可任意编辑在地物轮廓线的方向变化处，连接这些特征点，便得到与实地相似的地物形状。对于地貌来说，碎步点应选在最能反应地貌特征的山脊线，山谷线等地性线上。二、全站仪测绘法观测时先将经纬仪安臵在测站上，绘图板安臵于测站旁，用全站仪测定碎步点的方向与已知方向间的夹角，测站点至碎步点的距离和碎步点的高程，然后根据这些数据和比例尺八碎步点的位臵展绘在图纸上，并在点的右侧注明其高程，再对比实地描绘地形。操作步骤如下：1安臵仪器。安臵仪器于测站点，测定竖盘指标差，量取仪器高，填入手簿。2定向。找准一控制点，作为零方向，设臵水平度盘读数为零。3立棱镜。立镜员依次将尺立在地物，地貌特征点上。4观测。转动照准部，瞄准点1点的棱...
