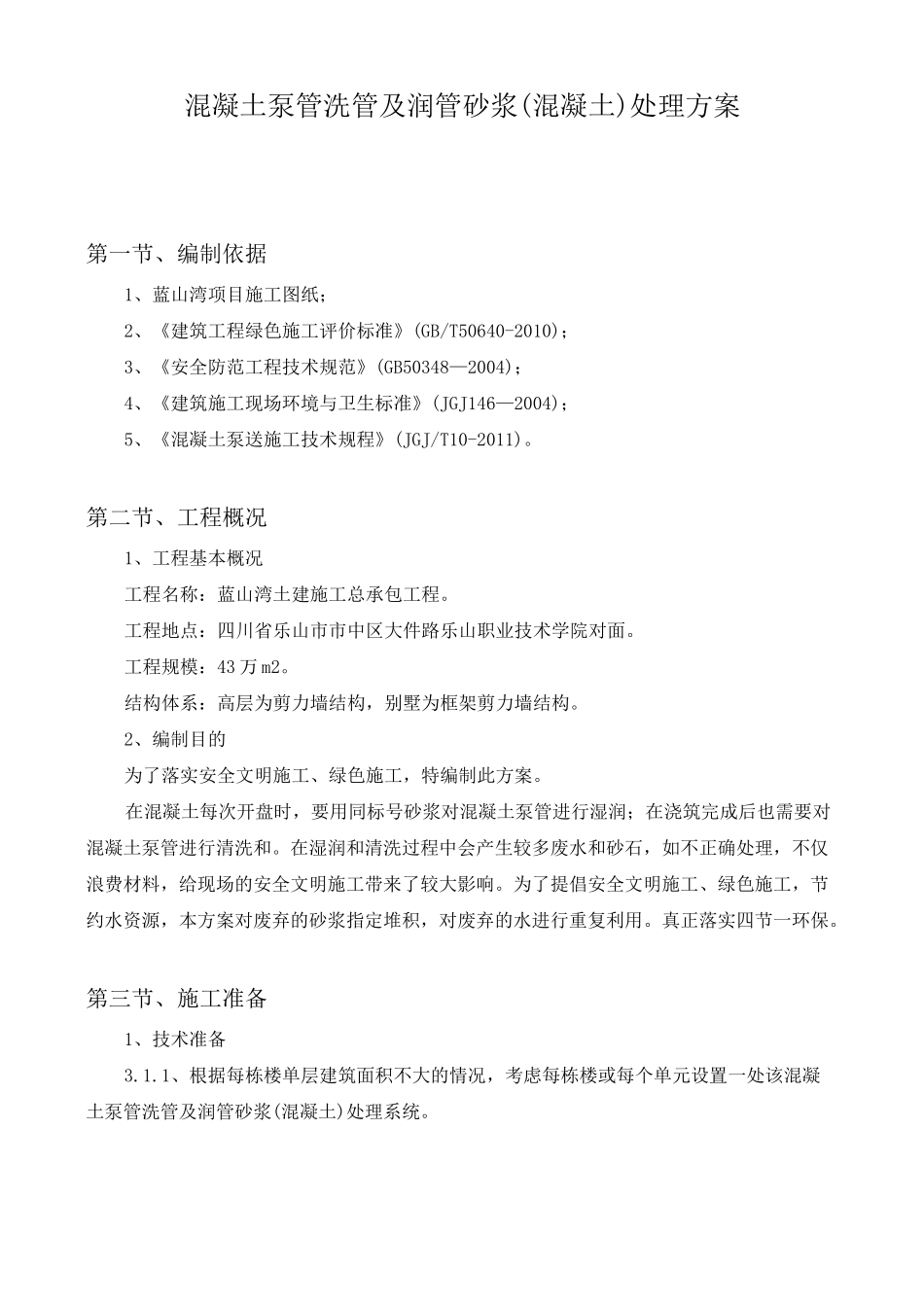

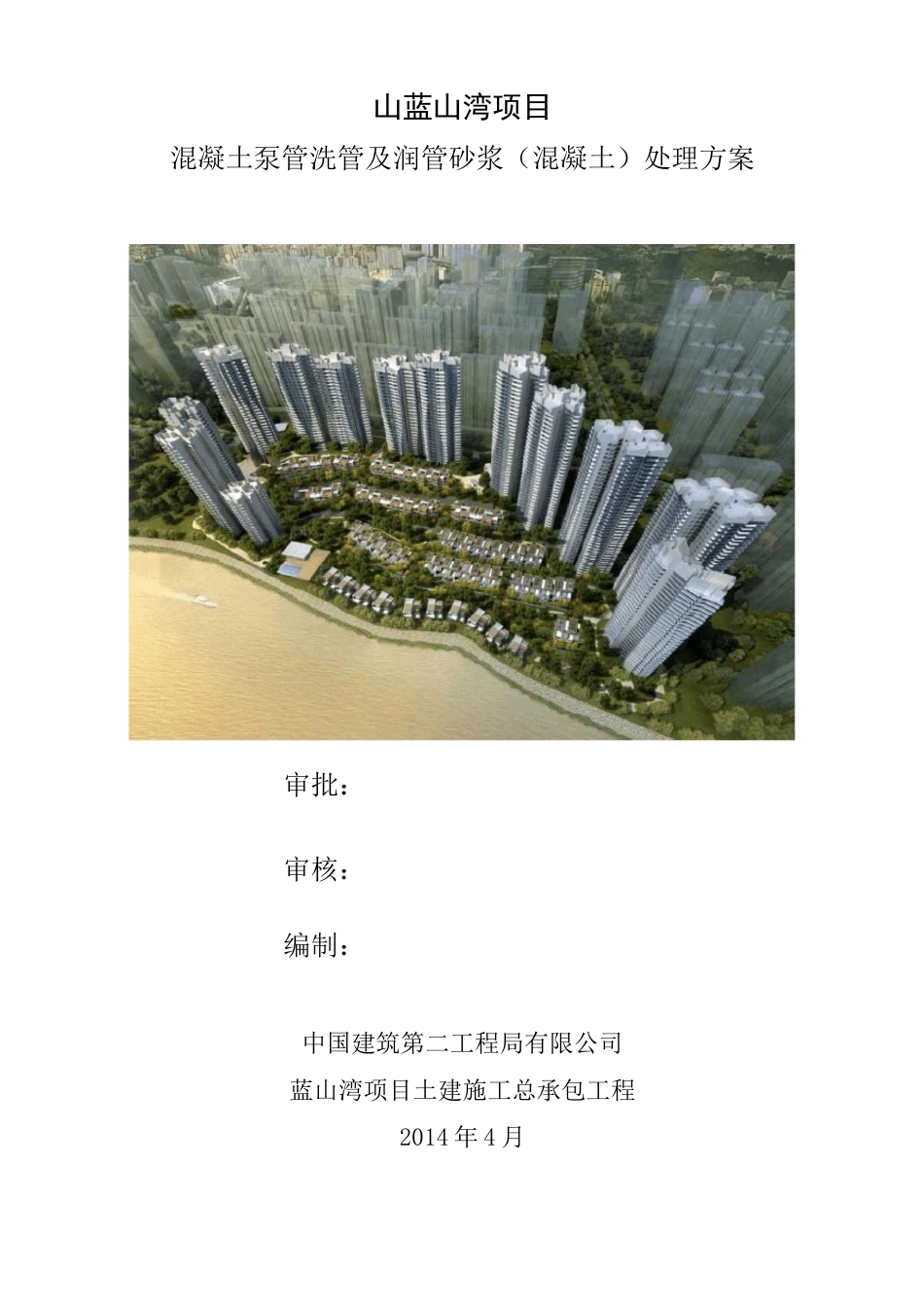

山蓝山湾项目混凝土泵管洗管及润管砂浆（混凝土）处理方案审批：审核：编制：中国建筑第二工程局有限公司蓝山湾项目土建施工总承包工程2014年4月混凝土泵管洗管及润管砂浆(混凝土)处理方案第一节、编制依据1、蓝山湾项目施工图纸；2、《建筑工程绿色施工评价标准》(GB/T50640-2010)；3、《安全防范工程技术规范》(GB50348—2004)；4、《建筑施工现场环境与卫生标准》(JGJ146—2004)；5、《混凝土泵送施工技术规程》(JGJ/T10-2011)。第二节、工程概况1、工程基本概况工程名称：蓝山湾土建施工总承包工程。工程地点：四川省乐山市市中区大件路乐山职业技术学院对面。工程规模：43万m2。结构体系：高层为剪力墙结构，别墅为框架剪力墙结构。2、编制目的为了落实安全文明施工、绿色施工，特编制此方案。在混凝土每次开盘时，要用同标号砂浆对混凝土泵管进行湿润；在浇筑完成后也需要对混凝土泵管进行清洗和。在湿润和清洗过程中会产生较多废水和砂石，如不正确处理，不仅浪费材料，给现场的安全文明施工带来了较大影响。为了提倡安全文明施工、绿色施工，节约水资源，本方案对废弃的砂浆指定堆积，对废弃的水进行重复利用。真正落实四节一环保。第三节、施工准备1、技术准备3.1.1、根据每栋楼单层建筑面积不大的情况，考虑每栋楼或每个单元设置一处该混凝土泵管洗管及润管砂浆(混凝土)处理系统。3.1.2、该系统组要由两部分组成：第一部分为排料管；第二部分为底部清理池。3.1.3、排料管随楼层上升，凸出作业面层。2、材料准备3.2.1、①500钢管，管壁厚8mm,用作排料管；钢管管箍（壁厚5mm,宽50mm）及膨胀螺栓，固定排料管；10#槽钢，加固排料管；①48X3.0无缝钢管，维护排料管。3.2.2、钢管脚手架，对卸料固定及维护；3.2.3、实心砖、砂、水泥，砌筑底部清理池用；3.2.4废模板，用作排料管底部梭槽。3、主要工种准备工种数量备注水电安装工10按每个单元配置架子工4砌筑工4木工21第四节、清理池平面图按照每栋楼或每个单元设置一套该系统，共19套，清理池共设置19个。目前4#、5#楼一单元、5#楼二单元各设置一套，共3套，清理池共3个，其余楼栋根据施工进度情况依次陆续设置。第五节、施工技术措施排料的竖向管道为①500钢管，从上而下竖直安放，每隔2米对其固定一次，固定方法采用膨胀螺丝固定刚垫片，刚垫片与槽钢焊接，槽钢与钢管管箍焊接。每隔2层设置一处弯头，用以减缓砂浆水对管道的冲击。弯头如图所示：1、施工工艺加工排料管f加工槽钢抱排料管f安装槽钢紧固件f安装竖向砂浆排泄管f搭设防护架，用模板进行封闭f模板防护刷漆f砌筑底部清理池。(1)加工排料管排料管弯头采取现场制作，将所有弯头制作完成，需要加弯头的地方可直接将弯头部分与直管部分焊接。弯头加工如下图:排料帥工立面图(2)加工槽钢抱排料管采用10#槽钢作为包排料管材料，槽钢长1000mm，槽钢与钢垫片焊接，钢垫片与主体结构柱(墙)采用M24膨胀螺栓连接。(3)安装槽钢紧固件500mm郴瞅支攥体系立面图(4)安装竖向砂浆排料管竖向排料管采用直径为500mm钢管，靠墙体铺设，每隔2m高设置一道槽钢抱箍。排料管每隔2层楼设置一道弯头，用以减小砂浆、水对管道的冲击，安装时采用塔吊配合作业，上部施工底部不能有人通行，施工时安全员必须旁站监督。如图：排料管里面图(5)搭设防护架，用模板对其封闭。防护架采用两种方式搭设，底部采用落地式脚手架搭设，搭设高度49m,上部采用悬挑式脚手架搭设，搭设高度18m,搭设4次悬挑架。如图所示：(6)模板防护刷漆。模板表面涂刷黄黑相间油漆，涂刷方式同沉淀池池壁外侧涂刷方式。(7)砌筑底部清理池排料管底部清理池采用实心砖砌筑，池壁厚200mm，砌筑高度2.2m；清理池净空尺寸为2mX3m。如图:建齣理海棚臧瞬加埶翩粘O-清理池平面因第六节、安全保证措施1、为了保证施工的安全，屋面层正在润管洗管作业时，沉淀池旁不允许站人，以免排料管内的砂浆水等溢出。2、竖向排料管应定期派人检测管道是否有破损，管箍是否松动，模板是否有破坏等。3、每次浇筑混凝土后，沉淀池中的砂浆必须及时清理，防止硬化。4、顶层浇筑混凝土完成后必须将竖向泄浆管封堵。5、该套系统安装完成后，混凝土浇筑时...
