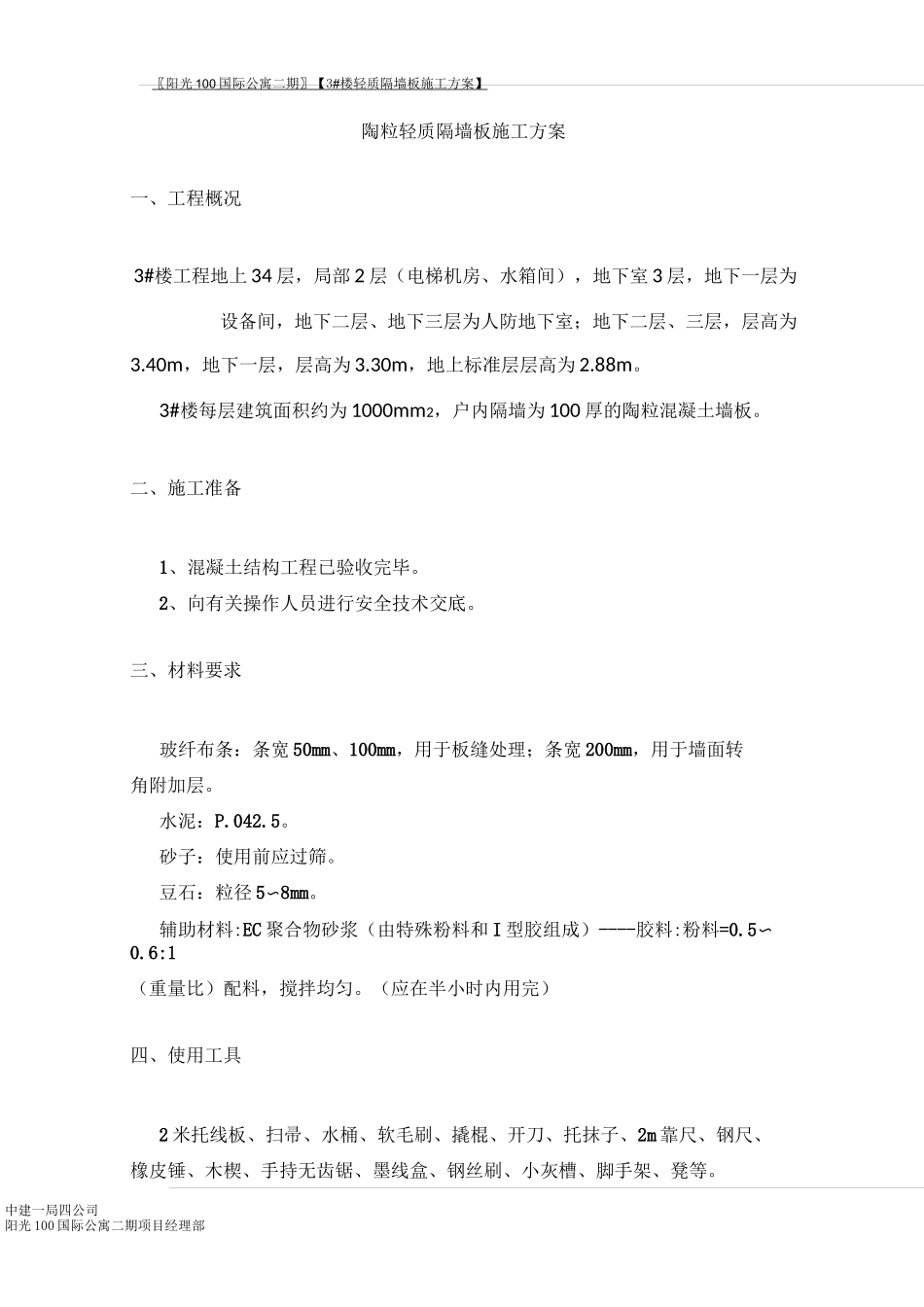

〖阳光100国际公寓二期〗【3#楼轻质隔墙板施工方案】中建一局四公司阳光100国际公寓二期项目经理部陶粒轻质隔墙板施工方案一、工程概况3#楼工程地上34层，局部2层（电梯机房、水箱间），地下室3层，地下一层为设备间，地下二层、地下三层为人防地下室；地下二层、三层，层高为3.40m，地下一层，层高为3.30m，地上标准层层高为2.88m。3#楼每层建筑面积约为1000mm2，户内隔墙为100厚的陶粒混凝土墙板。二、施工准备1、混凝土结构工程已验收完毕。2、向有关操作人员进行安全技术交底。三、材料要求玻纤布条：条宽50mm、100mm，用于板缝处理；条宽200mm，用于墙面转角附加层。水泥：P.042.5。砂子：使用前应过筛。豆石：粒径5〜8mm。辅助材料:EC聚合物砂浆（由特殊粉料和I型胶组成）----胶料:粉料=0.5〜0.6:1（重量比）配料，搅拌均匀。（应在半小时内用完）四、使用工具2米托线板、扫帚、水桶、软毛刷、撬棍、开刀、托抹子、2m靠尺、钢尺、橡皮锤、木楔、手持无齿锯、墨线盒、钢丝刷、小灰槽、脚手架、凳等。中建一局四公司阳光100国际公寓二期项目经理部五、作业条件主体结构施工及轻质隔墙接角部位墙面基层处理验收完毕，墙面弹出建筑50cm或1000cm标高线。水暖电气设备安装应先放线定点，钻孔粘结预埋件或开关插座留出板孔或利用板孔敷设做暗埋管线。操作地点环境温度不低于5度，如冬季施工应做必要的封闭和供暖，确保作业环境温度达到5度以上。六、施工工艺施工工序：结构墙面、地面、楼层底面清理一分档弹线、留出门窗洞口位置一安装隔墙板一抹门窗洞口护角一板缝处理七、施工要点1、板材的运输及堆放应侧立。严防倾倒砸坏，其板下两端应有方木衬垫。2、清理：凡凸出墙面、地面、楼板底面的砂浆、混凝土块、杂特等必须剔除并清扫干净；将预安装隔墙板部位的顶板、底板上的灰渣杂物清理干净。3、按下列原则分档弹线：根据图纸要求，在顶板、底板弹出隔墙板的位置线及边控线。画出排版图，做好板顶与楼板底的连接准备工作；地面弹出隔墙板安装位置墨线，按中距600mm（含板缝5mm）进行排版，标明门窗洞口尺寸线，门窗洞口非标准板须事先统一加工，在阴角处的补板应切割整齐。4、安装隔墙板前应对隔墙板进行检查，凡外形尺寸超出允许偏差或有严重缺陷的不合格产品不得使用。5、根据排版图，用油漆刷蘸水，在隔墙板的上端及侧边刷水，使其湿润。在条板拼缝处的上端，预先将“n”型扁钢卡固定在结构板底，以满足扁钢卡将相邻两块条板卡住。□中建一局四公司阳光100国际公寓二期项目经理部厶6、隔墙板顶部及两则企口处，用EC聚合物砂浆粘结剂铺涂，按排版图从一头开始（若隔墙上有门窗洞口时，应从门窗洞口两侧面开始），将板立起，下面对准墨线用撬棍在板底将板上端顶紧，使其与上下位置线对齐，板边揉挤严实，板底随即插入木楔楔紧，用托线板找平找垂直，然后安装第二块板，使两板接缝挤紧，并将挤出的粘结剂刮平，用靠尺检查，使板呈垂直状态，用两组木楔将板底塞牢。7、一面隔墙安装完经检查合格后，板底缝用C20细石混凝土填塞密实，板底缝应控制在3~5cm以内，待细石混凝土浇灌三天后，撤出木楔，并用同标号细石混凝土将木楔留下孔洞塞严。8、小于标准板的小板必须安装在靠结构墙的位置上。9、当隔墙板有预留连接铁件时，其焊接长度满足有关规定。10、板缝处理：平面接缝---安装条板时在凹槽底部涂刷用EC聚合物砂浆挤满板缝并刮平，在板缝处粘贴5cm宽的接缝带，干后用腻子将凹槽刮平；待干后用I型胶再粘贴一层10cm宽的玻纤带。转角接缝：在转角处涂刷EC聚合物砂浆胶料，粘贴20cm宽玻纤布条，干后用腻子刮平。11、水电专业必须与隔墙板安装密切配合，水电埋管的敷设应于隔墙板的安装后进行，板面若需开孔应在条板安装前用电钻钻孔，不得任意剔凿且其洞口尺寸不得大于80mm*80mm，水暖件吊挂必须固定在条板的预埋铁件上（该铁件应在加工订货时提出），且每个吊挂点重量不大于80kg。12、电气连接盒、插座四周应用II型水泥粘结剂粘牢，其表面应与隔墙板面平；安装完毕后，填入混凝土。八、质量标准1、保证项目：增强水泥隔板的各项技术指标必须满足“轻隔墙条板质量检验评定标准”规定的各...
