边坡支护锚索工程施工技术交底VIP免费

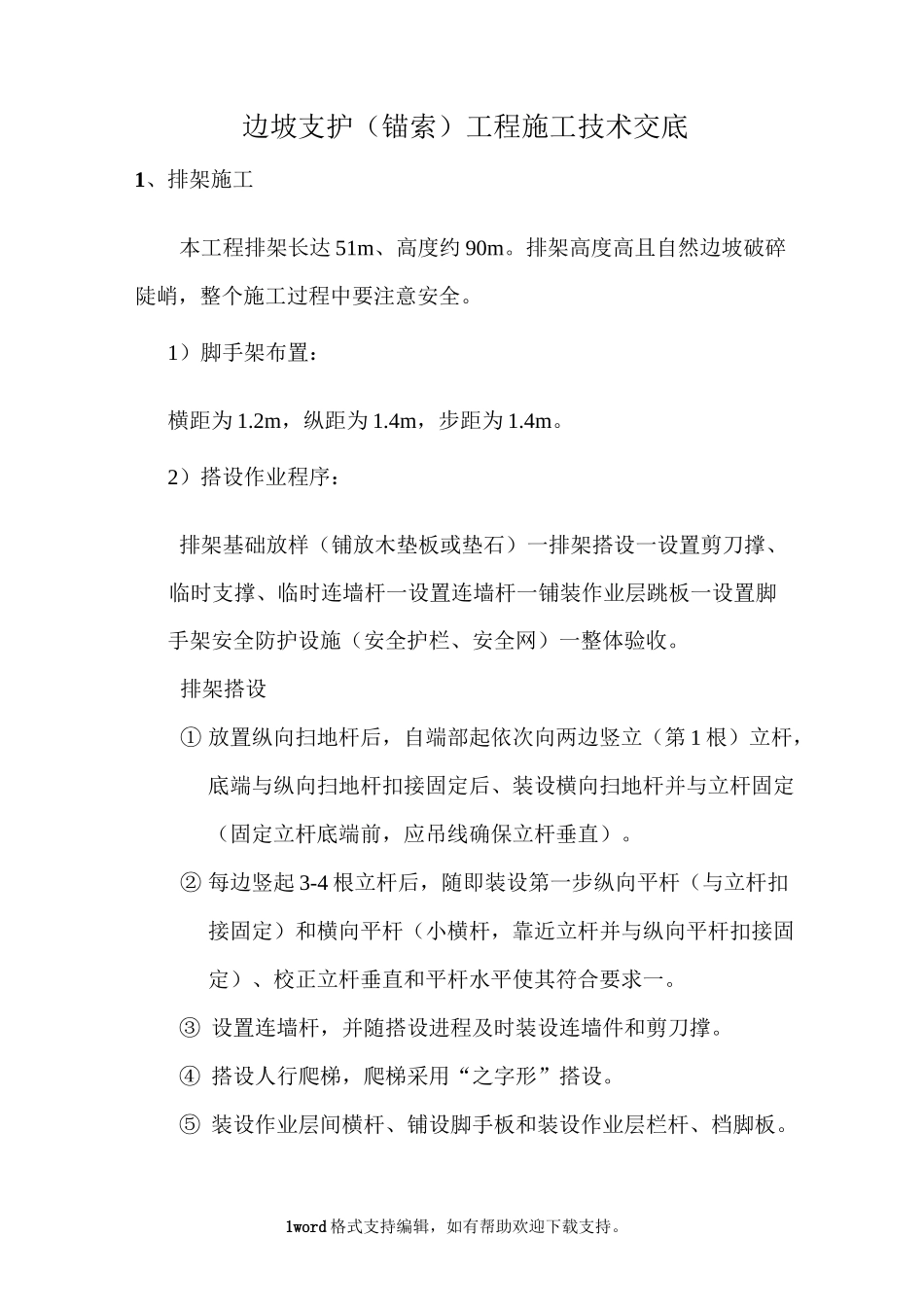

1word格式支持编辑，如有帮助欢迎下载支持。边坡支护（锚索）工程施工技术交底1、排架施工本工程排架长达51m、高度约90m。排架高度高且自然边坡破碎陡峭，整个施工过程中要注意安全。1）脚手架布置：横距为1.2m，纵距为1.4m，步距为1.4m。2）搭设作业程序：排架基础放样（铺放木垫板或垫石）一排架搭设一设置剪刀撑、临时支撑、临时连墙杆一设置连墙杆一铺装作业层跳板一设置脚手架安全防护设施（安全护栏、安全网）一整体验收。排架搭设①放置纵向扫地杆后，自端部起依次向两边竖立（第1根）立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并与立杆固定（固定立杆底端前，应吊线确保立杆垂直）。②每边竖起3-4根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆，靠近立杆并与纵向平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求一。③设置连墙杆，并随搭设进程及时装设连墙件和剪刀撑。④搭设人行爬梯，爬梯采用“之字形”搭设。⑤装设作业层间横杆、铺设脚手板和装设作业层栏杆、档脚板。2word格式支持编辑，如有帮助欢迎下载支持。并采用塑料网对脚手架进行封闭围护措施。3）连墙杆按二步三跨梅花形设置。刚性连接：在脚手架搭设时首先在坡面上按设计图纸要求设置临时连墙件，临时连墙件采用①28mm锚筋，长度1m,入岩90cm,与脚手架内侧横杆通过直径12mm钢筋盘绕进行。焊接连接：焊接满足规范连接要求，待系统砂浆锚杆施工完成后，按梅花形4.2mX2.8m间距通过直径12mm钢筋将系统锚杆与脚手架内侧立柱焊接连接，另外整体脚手架按6mX6m布置抗浮拉条。4）、剪刀撑在外侧立面整个长度和高度上连续设置，角度45°〜60°，斜杆的接长采用搭接，搭接长度不小于1m，等间距设置3个旋转扣件固定。5）、排架搭拆技术要求（1）脚手架的搭设作业，必须在统一指挥下，严格按照要求规定程序进行。在搭设中不得随意改变构架设计，确有实际情况需要对构架作调整和改变时，应提交技术主管人员解决。（2）搭设场地应平整，现场应进行清理后才能进行钢管脚手架搭设。采取先搭设起始段而后向前延伸的方式，当两组作业时，可分别从相对角开始搭设。（3）脚手板边缘与坡面之间隙应小于300mm，与挡脚板的间隙3word格式支持编辑，如有帮助欢迎下载支持。应小于100mm。脚手板采用对接平铺时，对接处两侧必须设置支撑横杆，横杆距离控制在100-200mm之间；搭设铺设时，其搭接长度不小于200mm，且在搭接段的中部应设有支承横杆。脚手板两端15-20m处采用10〜14号镀锌铁丝与小横杆捆扎牢固，避免发生滑动和翘起。铺板时严禁出现端头超出支承横杆250mm以上未作固定的探头板。(4)剪刀撑、斜撑、连墙杆应随脚手架的搭升及时设置。剪刀撑设置在外侧，斜杆与水平面交角45°，水平投影宽度不小于2跨或4m，斜杆与结构杆件之间至少有3道连接，其中在斜杆接头部位至少有1道连接；连墙点间距4.2m*2.8m。(5)在脚手架立杆底端之上100-300mm处一律设纵向和横向扫地杆，并与立杆连接牢固。杆件接头相互错开并置于不同的构架框格内。搭接接头长度21m。(6)在作业层面上，在其外侧边缘设置挡护高度21.1m的栏杆和脚挡板，同时加设安全网防护。(7)上下脚手架的爬梯设置扶手栏杆并清除通道中的障碍，确保人员上下的安全。(8)质量检查：节点应连接可靠，杆件端部伸出扣件之外的长度不得小于100mm。其中扣件的拧紧程度应控制在扭力距达到40-60N.m结构控制指标按《建筑施工扣件式钢管脚手架安全技术规范》脚手架布置：4word格式支持编辑，如有帮助欢迎下载支持。横距为1.2m，纵距为1.2m，步距为1.2m。搭设高度15m，长度约15m左右。2、锚杆排水孔施工(1)本工程砂浆锚杆按杆径分为①28mm、①32mm,长度分别6m、9m。锚杆按间排距1.5mX1.5m交错、交替布置。排水孔©50,入岩3.0m，间排距3.0m,梅花形布置，仰角5°。(2)钻孔前按设计图纸进行孔位放样，凿孔孔位偏差不大于10cm孔深偏差不大于5cm。不合格的钻孔不得进行锚杆安装。(3)锚杆安装前，对杆体材料进行平直、除锈、去油污处理；锚杆内端头切成20〜40度斜面，以利于插杆。锚杆采用人工安装并插入孔底。(4)锚杆注浆时采用PVC管插入距孔底5cm〜10cm，用注浆泵向...
