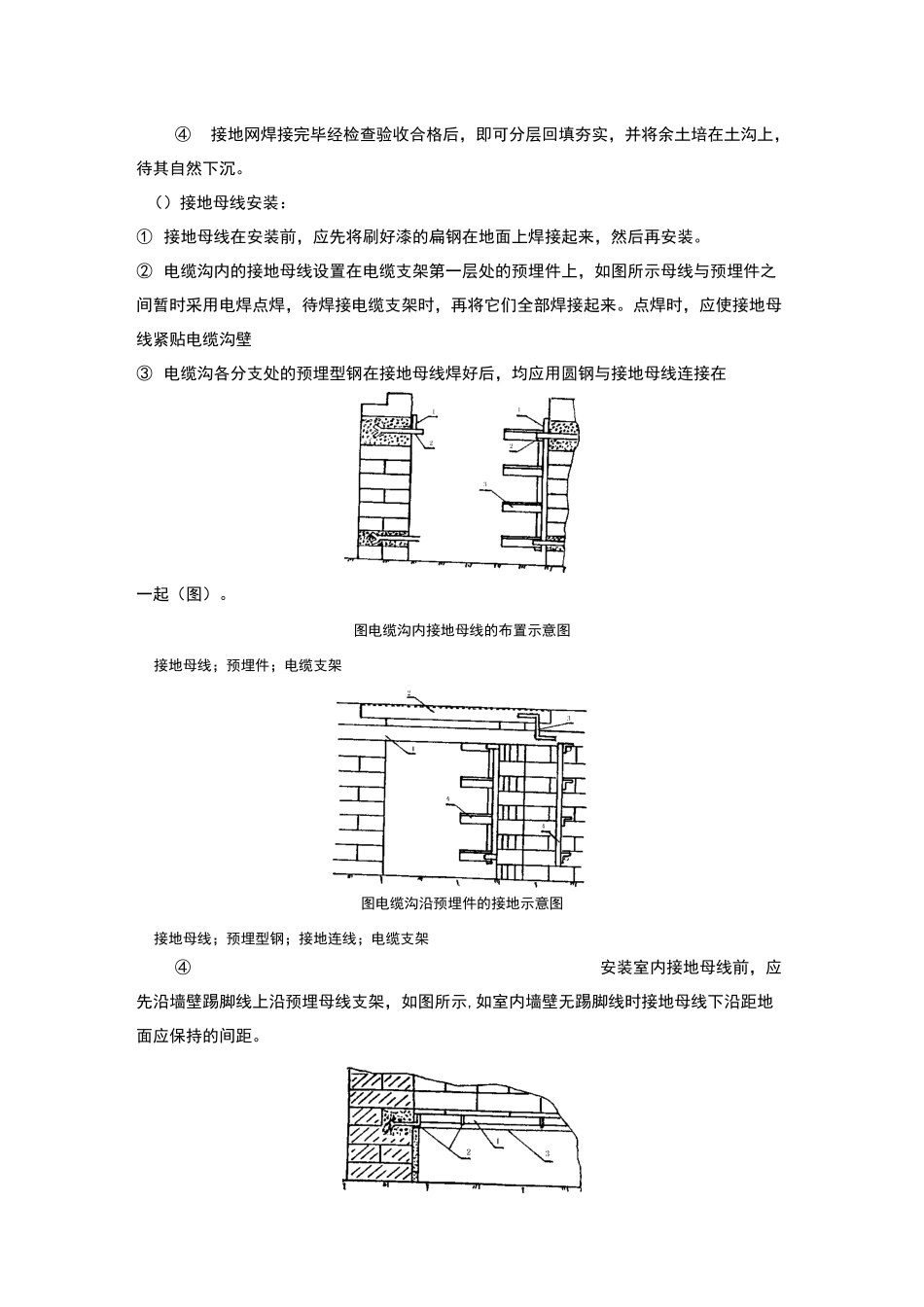

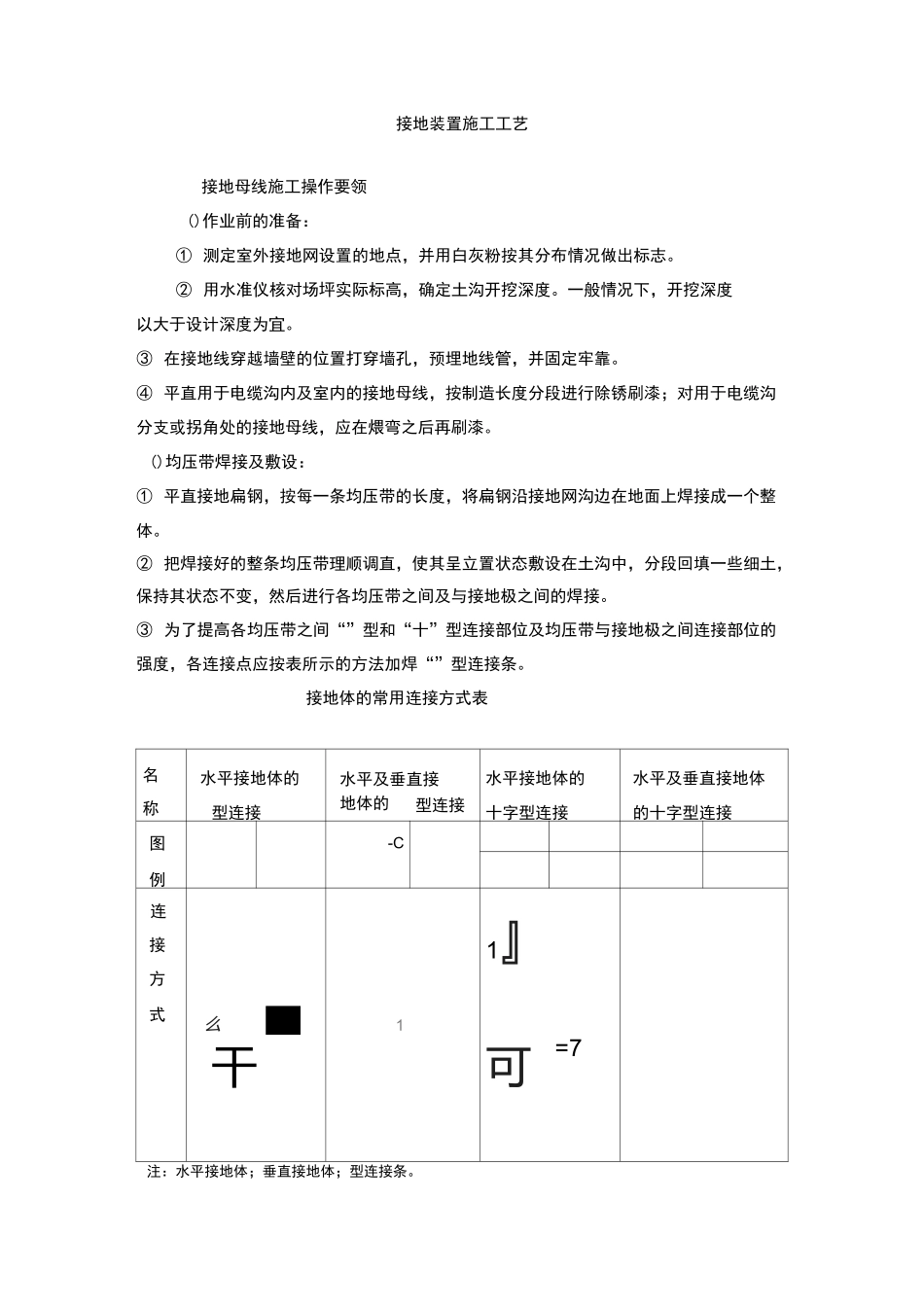

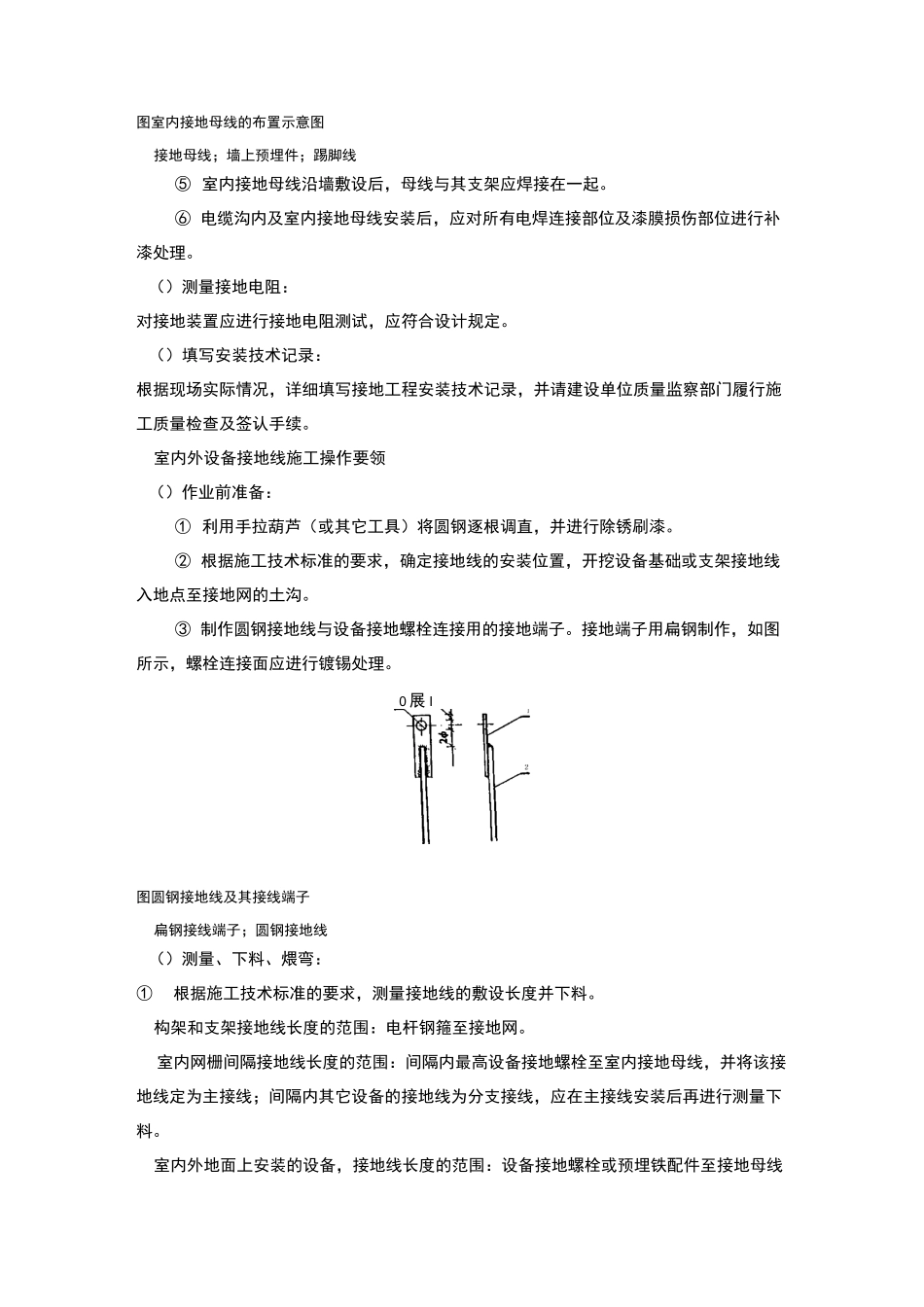

接地装置施工工艺接地母线施工操作要领()作业前的准备：①测定室外接地网设置的地点，并用白灰粉按其分布情况做出标志。②用水准仪核对场坪实际标高，确定土沟开挖深度。一般情况下，开挖深度以大于设计深度为宜。③在接地线穿越墙壁的位置打穿墙孔，预埋地线管，并固定牢靠。④平直用于电缆沟内及室内的接地母线，按制造长度分段进行除锈刷漆；对用于电缆沟分支或拐角处的接地母线，应在煨弯之后再刷漆。()均压带焊接及敷设：①平直接地扁钢，按每一条均压带的长度，将扁钢沿接地网沟边在地面上焊接成一个整体。②把焊接好的整条均压带理顺调直，使其呈立置状态敷设在土沟中，分段回填一些细土，保持其状态不变，然后进行各均压带之间及与接地极之间的焊接。③为了提高各均压带之间“”型和“十”型连接部位及均压带与接地极之间连接部位的强度，各连接点应按表所示的方法加焊“”型连接条。接地体的常用连接方式表名称水平接地体的型连接水平及垂直接水平接地体的十字型连接水平及垂直接地体的十字型连接地体的型连接图-C例连接方1』式么■1干可=7注：水平接地体；垂直接地体；型连接条。④接地网焊接完毕经检查验收合格后，即可分层回填夯实，并将余土培在土沟上，待其自然下沉。（）接地母线安装：①接地母线在安装前，应先将刷好漆的扁钢在地面上焊接起来，然后再安装。②电缆沟内的接地母线设置在电缆支架第一层处的预埋件上，如图所示母线与预埋件之间暂时采用电焊点焊，待焊接电缆支架时，再将它们全部焊接起来。点焊时，应使接地母线紧贴电缆沟壁③电缆沟各分支处的预埋型钢在接地母线焊好后，均应用圆钢与接地母线连接在一起（图）。图电缆沟内接地母线的布置示意图接地母线；预埋件；电缆支架图电缆沟沿预埋件的接地示意图接地母线；预埋型钢；接地连线；电缆支架④安装室内接地母线前，应先沿墙壁踢脚线上沿预埋母线支架，如图所示,如室内墙壁无踢脚线时接地母线下沿距地面应保持的间距。图室内接地母线的布置示意图接地母线；墙上预埋件；踢脚线⑤室内接地母线沿墙敷设后，母线与其支架应焊接在一起。⑥电缆沟内及室内接地母线安装后，应对所有电焊连接部位及漆膜损伤部位进行补漆处理。（）测量接地电阻：对接地装置应进行接地电阻测试，应符合设计规定。（）填写安装技术记录：根据现场实际情况，详细填写接地工程安装技术记录，并请建设单位质量监察部门履行施工质量检查及签认手续。室内外设备接地线施工操作要领（）作业前准备：①利用手拉葫芦（或其它工具）将圆钢逐根调直，并进行除锈刷漆。②根据施工技术标准的要求，确定接地线的安装位置，开挖设备基础或支架接地线入地点至接地网的土沟。③制作圆钢接地线与设备接地螺栓连接用的接地端子。接地端子用扁钢制作，如图所示，螺栓连接面应进行镀锡处理。0展I图圆钢接地线及其接线端子扁钢接线端子；圆钢接地线（）测量、下料、煨弯：①根据施工技术标准的要求，测量接地线的敷设长度并下料。构架和支架接地线长度的范围：电杆钢箍至接地网。室内网栅间隔接地线长度的范围：间隔内最高设备接地螺栓至室内接地母线，并将该接地线定为主接线；间隔内其它设备的接地线为分支接线，应在主接线安装后再进行测量下料。室内外地面上安装的设备，接地线长度的范围：设备接地螺栓或预埋铁配件至接地母线或接地网。②圆钢和扁钢接地线煨弯，可分别采用煨弯器和硬母线煨变机来煨制，所有接地线的弯曲半径应符合技术规定。（）接地线敷设：①构架和支架的接地线穿过电杆上安装的铁配件后，先用细铁丝临时绑扎固定，然后再焊接。②圆钢接地线与设备连接时，首先把接线端子安装在设备的接地或固定螺栓上，然后再进行接地线敷设。（）接地线焊接：①先焊接接地线与接地网或接地母线的连接侧。②用水平尺和线坠对接地线露出地面部分进行抄平找正。③点焊接地线与构架、支架钢箍或设备接线端子的连接点，检查接地线的水平度或垂直度符合要求后再焊接牢固。④接地线焊好后，拆除临时绑扎，回填开挖的土沟或封堵穿墙孔。（）接地线补漆：安装工作结束后，应对明敷接地线的弯曲部分和电焊连接部位进行补漆处理。三、标准一般规定：...
