换流站工程阀冷却系统安装施工工艺标准VIP免费

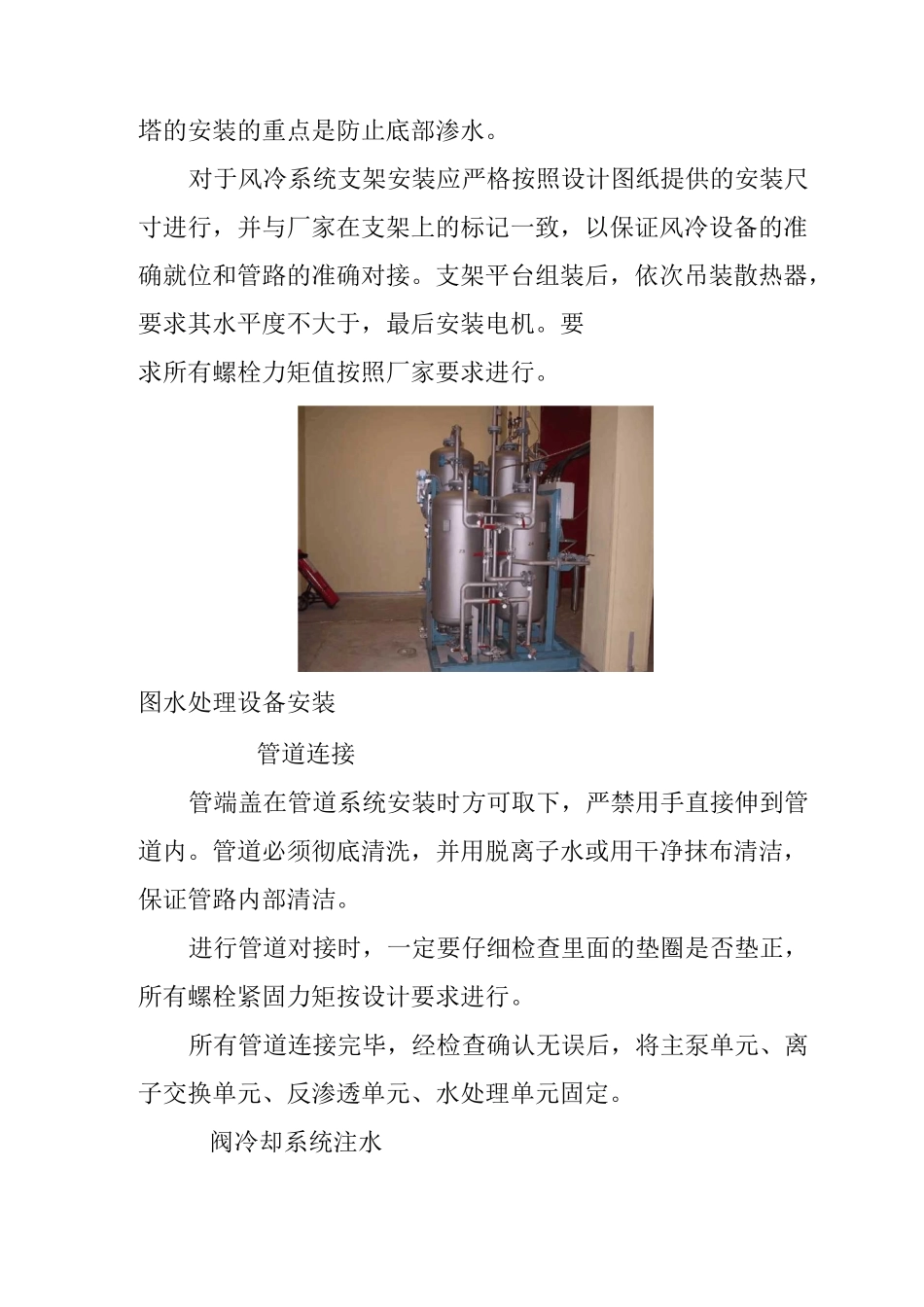

换流站工程阀冷却系统安装施工工艺标准、适用范围适用于换流站工程换流阀组内冷却系统均采用水冷方式，外冷方式采用水冷方式或风冷方式。内水冷系统包含主泵单元、水处理单元、主冷却水管；外水冷系统包含离子交换单元、反渗透单元（加药）、树脂再生单元、喷淋系统；外风冷系统包括空气冷却器等。、典型工艺流程水冷却系统安装典型工艺流程图工艺流程说明及控制要点控制要点：本体与主水管连接、蒸发室盐池水管连接、主泵及水处理单元安装、冷却塔喷淋泵间连管。施工准备技术准备：按要求进行作业指导书的报审。机具准备：吊车、电动及手动叉车等。材料准备：密封圈、白布、麻丝堵料等。阀冷却系统安装主冷却水管安装首先进行阀塔顶部冷却水管的安装工作。第一根冷却水管定位时，应严格按照厂家提供的安装尺寸进行。进行主冷却水管对接时，一定要仔细检查里面的垫圈是否垫正，所有螺栓紧固力矩按设计要求进行。设备就位当阀厅内主冷却水管与阀本体的冷却水管连接完毕，且主冷却水管已安装至阀冷却室内主泵单元设计就位位置时，方可进行主泵单元的就位工作。设备安装前应进行尺寸复核。复核无误后，进行水处理单元、离子交换单元、反渗透单元、冷却塔等设备的就位。对于水冷系统冷却塔的安装，在安装前应核实设计图纸与厂家资料是否一致，再按照设计图纸提供的安装尺寸进行，主要防止支架安装的准确性，以保证管路连接的准确对接，冷却塔的安装的重点是防止底部渗水。对于风冷系统支架安装应严格按照设计图纸提供的安装尺寸进行，并与厂家在支架上的标记一致，以保证风冷设备的准确就位和管路的准确对接。支架平台组装后，依次吊装散热器，要求其水平度不大于，最后安装电机。要求所有螺栓力矩值按照厂家要求进行。图水处理设备安装管道连接管端盖在管道系统安装时方可取下，严禁用手直接伸到管道内。管道必须彻底清洗，并用脱离子水或用干净抹布清洁，保证管路内部清洁。进行管道对接时，一定要仔细检查里面的垫圈是否垫正，所有螺栓紧固力矩按设计要求进行。所有管道连接完毕，经检查确认无误后，将主泵单元、离子交换单元、反渗透单元、水处理单元固定。阀冷却系统注水对阀厅外的外、内水冷系统进行注水，水质应符合要求。阀厅外的内水冷系统注水完成后，再打开主冷却水管在阀厅外的阀门，向阀厅内的管道注水，内冷水注水过程,每个阀塔上应安排人员监视有无漏水现象，应有漏水应急措施防止水渗到可控硅本体、电抗器本体或其他设备上。系统检漏。进水完毕，向系统加以规定的水压，维持时间符合规定。如果没有渗漏，证明系统密封完好。试验、检漏完毕，向系统补水至正常水位。图2-15冷却塔安装后成品图2-16主泵及管道安装后成品外风冷安装流程施工准备图2-17外风冷系统安装典型施工工艺流程图控制要点及典型工艺流程控制要点：室内冷却水管安装，室内冷却设备安装，风冷设备安装，控制柜安装平台安装对照组装图进行支架平台的组装。组装时应严格按照设计提供的安装尺寸进行，支架垂直度满足％0为支架高度支架平台组装后，所有螺栓紧固力矩按设计要求进行；风冷设备安装当设备支架平台安装完毕后，开始吊装散热器。安装时应注意冷却器的安装方向和与连接管路的之间的尺寸配合。吊带应挂在散热器组件专用吊点上。安装过程中应防止刮碰散热片。调整散热器与支架平台并用螺栓紧固，散热器安装的水平度偏差不应大于。风冷电机使用两台链条葫芦进行吊装、固定。冷却水管安装管路采用地面支架、墙面支架和棚顶吊架进行固定。支架应牢固，工艺美观。管路连接时要在无风无尘的环境下进行，同时保证管路连接后内部清洁，如有污染，应用纯水进行清洗合格。进行管道对接时，一定要仔细检查里面的垫圈是否垫正，所有螺栓紧固力矩按设计要求进行；管路安装应从换流阀侧开始，向循环水泵、空气冷却器方向顺序连接，安装时应按图纸要求保证管道的坡度。阀冷却设备安装阀冷却水循环泵组开箱后采用滚杠将其运到指定位置，根据阀厅内冷却水管位置确定其最终安装位置，位置确定后按设计要求将其固定。阀冷却系统去离子装置、过滤器、除气罐、补充水泵及补水箱和控制柜采用液压插车移运，按照图纸要求进...
