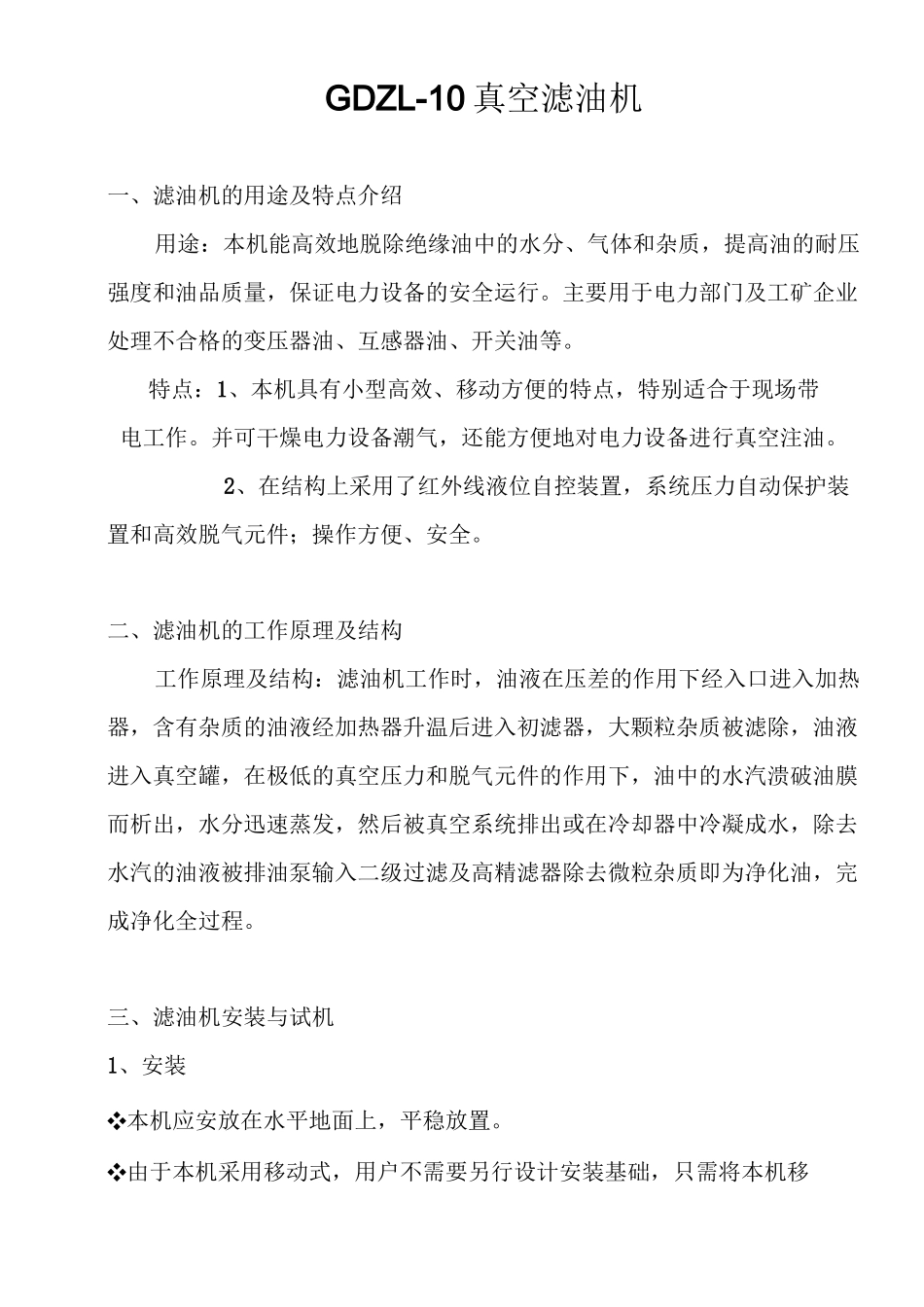

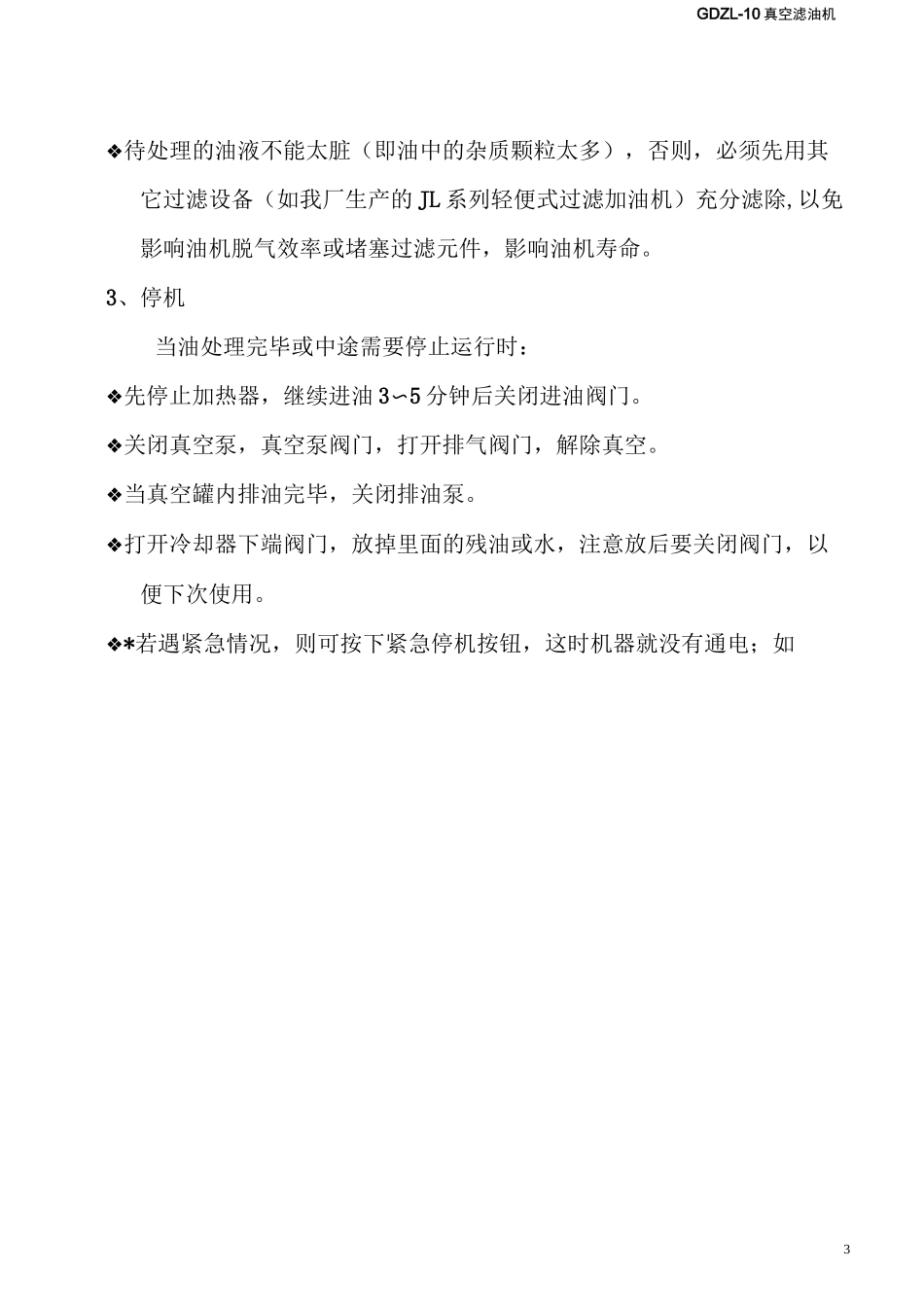

GDZL-10真空滤油机一、滤油机的用途及特点介绍用途：本机能高效地脱除绝缘油中的水分、气体和杂质，提高油的耐压强度和油品质量，保证电力设备的安全运行。主要用于电力部门及工矿企业处理不合格的变压器油、互感器油、开关油等。特点：1、本机具有小型高效、移动方便的特点，特别适合于现场带电工作。并可干燥电力设备潮气，还能方便地对电力设备进行真空注油。2、在结构上采用了红外线液位自控装置，系统压力自动保护装置和高效脱气元件；操作方便、安全。二、滤油机的工作原理及结构工作原理及结构：滤油机工作时，油液在压差的作用下经入口进入加热器，含有杂质的油液经加热器升温后进入初滤器，大颗粒杂质被滤除，油液进入真空罐，在极低的真空压力和脱气元件的作用下，油中的水汽溃破油膜而析出，水分迅速蒸发，然后被真空系统排出或在冷却器中冷凝成水，除去水汽的油液被排油泵输入二级过滤及高精滤器除去微粒杂质即为净化油，完成净化全过程。三、滤油机安装与试机1、安装❖本机应安放在水平地面上，平稳放置。❖由于本机采用移动式，用户不需要另行设计安装基础，只需将本机移GDZL-10真空滤油机2GDZL-10真空滤油机3❖待处理的油液不能太脏（即油中的杂质颗粒太多），否则，必须先用其它过滤设备（如我厂生产的JL系列轻便式过滤加油机）充分滤除,以免影响油机脱气效率或堵塞过滤元件，影响油机寿命。3、停机当油处理完毕或中途需要停止运行时：❖先停止加热器，继续进油3〜5分钟后关闭进油阀门。❖关闭真空泵，真空泵阀门，打开排气阀门，解除真空。❖当真空罐内排油完毕，关闭排油泵。❖打开冷却器下端阀门，放掉里面的残油或水，注意放后要关闭阀门，以便下次使用。❖*若遇紧急情况，则可按下紧急停机按钮，这时机器就没有通电；如GDZL-10真空滤油机GDZL-10真空滤油机5❖在开启滤油机之后，应将真空度及控制温度进行设定。根据所处地海拔位置的不同，对真空表真空度在-0.06〜0.09Mpa之间进行设置，温控仪的温度一般调定在45〜65°C。❖开启真空泵进气管上的阀门，并启动真空泵，注意观察真空度上升的情况。❖当真空度达到已设定的真空度时，进油电磁阀自动开启，即开始进油。❖当油液进入真空罐后，油位达到油位计上的红外线油位自动控制仪上限高度时，红外线油位自动控制仪内部继电器触点导通，同时油泵自动开启，出油口开始出油，同时加热器投入使用；若油位超过油位计上的红外线油位自动控制仪上限高度，贝ij进油电磁阀自动关闭，停止进油，这样就避免真空罐跑油；若油位低于油位计上红外线油位自动控制仪下限高度时，油泵则自动停止排油。从而保证整个滤油过程实行自动控制。❖本机正常进行工作，且油液循环数次后，即可从取样口取样化验。2、停机当油处理完毕或者中途需要停止运行时：❖将加热器温控仪旋钮旋至“0”即可停止加热。❖停止加热后，在不加热的状态下，油液继续循环运行3-5分钟。❖关闭真空泵电源，真空泵停止运行后，打开排气阀解除真空。❖再按动油泵按钮，将真空罐中的余油排尽后，关闭油泵。❖若遇紧急情况，可按下紧急停机按钮，滤油机停止运行；若要重新开机，必须按顺时针方向旋转紧急停机按钮，才能开启所有控制按钮。GDZL-10真空滤油机6❖打开冷却器下部阀门，放掉冷却器中的残油或水份，放后要关闭阀门,以便下次使用。七、滤油机的故障及解决方法故障情况产生原因消除方法真空度降低1、真空泵故障；2、真空管路漏气；3、真空泵油不足；4、真空泵油有水污染；5、抽出气体中含水蒸汽过多；6、真空表指示不正确。1、见真空泵说明书；2、检修管路；3、补充真空泵油至油标线上；4、更换新油;5、属于正常现象；6、校准或更换。真空泵进油1、真空罐内油位高，油液吸入冷却器后被抽到真空泵内；2、真空度过高，使进油量大于出油量。1、适当控制进油量，使其油位在液位计中间位置；2、降低真空度；3、真空泵中油应放掉，清洗真空泵，更换真空泵油，重新工作时，控制油量，使进出油量达到平衡。GDZL-10真空滤油机
