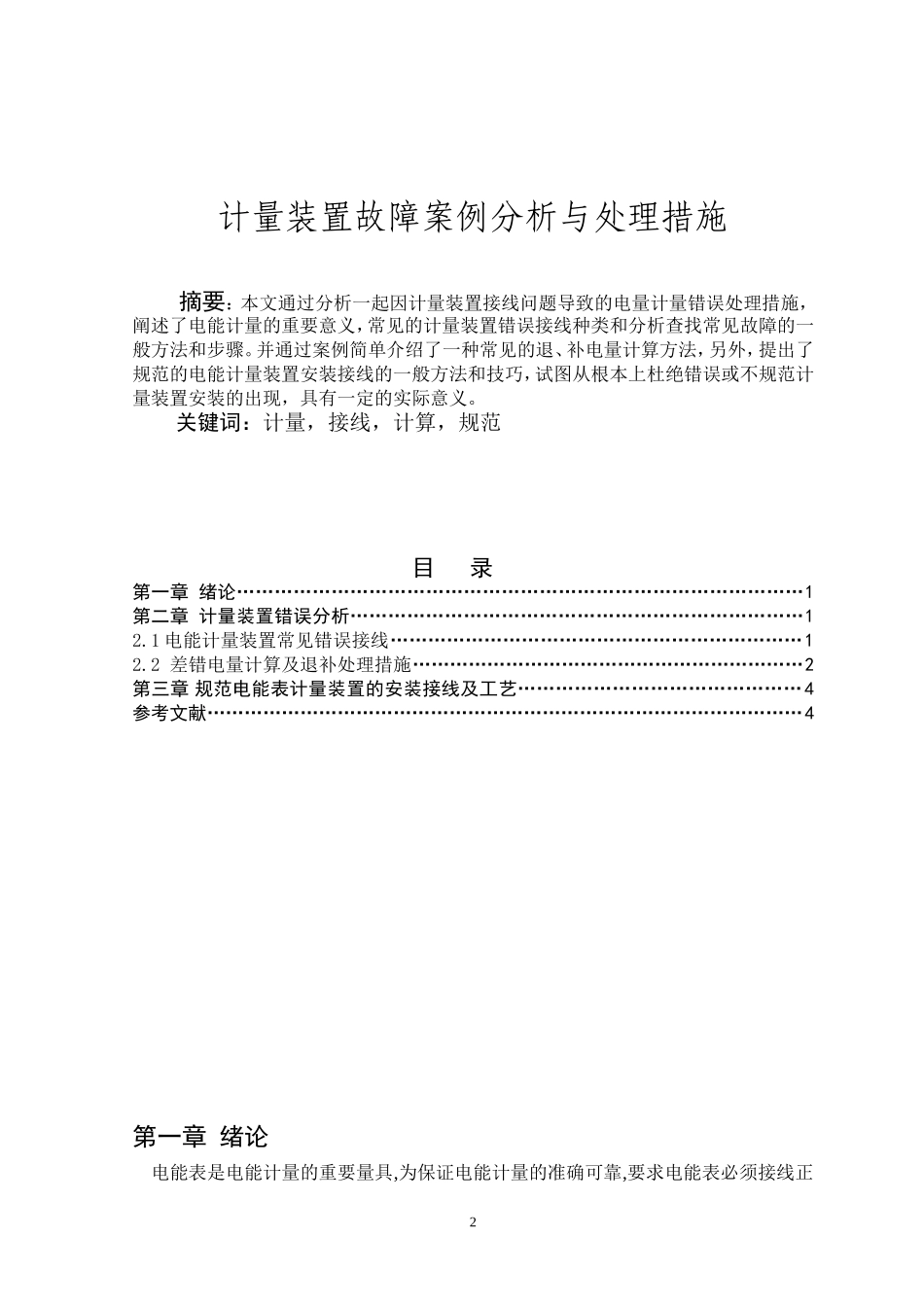

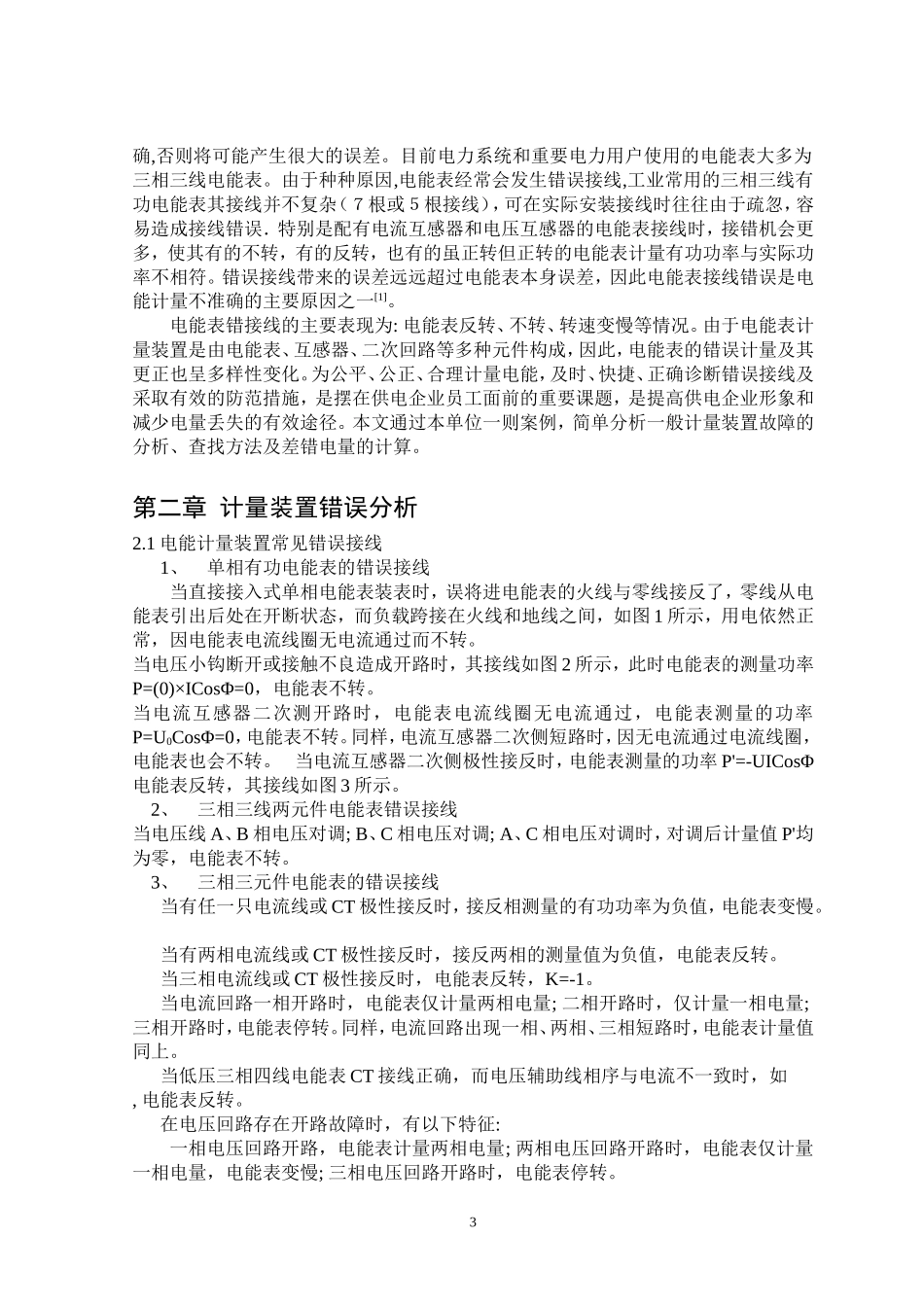

论文题目：计量装置故障案例分析与处理措施姓名：刘宏杰所在单位：蒙城供电公司2015年8月3日1计量装置故障案例分析与处理措施摘要：本文通过分析一起因计量装置接线问题导致的电量计量错误处理措施，阐述了电能计量的重要意义，常见的计量装置错误接线种类和分析查找常见故障的一般方法和步骤。并通过案例简单介绍了一种常见的退、补电量计算方法，另外，提出了规范的电能计量装置安装接线的一般方法和技巧，试图从根本上杜绝错误或不规范计量装置安装的出现，具有一定的实际意义。关键词：计量，接线，计算，规范目录第一章绪论………………………………………………………………………………1第二章计量装置错误分析………………………………………………………………12.1电能计量装置常见错误接线…………………………………………………………12.2差错电量计算及退补处理措施………………………………………………………2第三章规范电能表计量装置的安装接线及工艺………………………………………4参考文献……………………………………………………………………………………4第一章绪论电能表是电能计量的重要量具,为保证电能计量的准确可靠,要求电能表必须接线正2确,否则将可能产生很大的误差。目前电力系统和重要电力用户使用的电能表大多为三相三线电能表。由于种种原因,电能表经常会发生错误接线,工业常用的三相三线有功电能表其接线并不复杂（７根或５根接线），可在实际安装接线时往往由于疏忽，容易造成接线错误．特别是配有电流互感器和电压互感器的电能表接线时，接错机会更多，使其有的不转，有的反转，也有的虽正转但正转的电能表计量有功功率与实际功率不相符。错误接线带来的误差远远超过电能表本身误差，因此电能表接线错误是电能计量不准确的主要原因之一[1]。电能表错接线的主要表现为:电能表反转、不转、转速变慢等情况。由于电能表计量装置是由电能表、互感器、二次回路等多种元件构成，因此，电能表的错误计量及其更正也呈多样性变化。为公平、公正、合理计量电能，及时、快捷、正确诊断错误接线及采取有效的防范措施，是摆在供电企业员工面前的重要课题，是提高供电企业形象和减少电量丢失的有效途径。本文通过本单位一则案例，简单分析一般计量装置故障的分析、查找方法及差错电量的计算。第二章计量装置错误分析2.1电能计量装置常见错误接线1、单相有功电能表的错误接线当直接接入式单相电能表装表时，误将进电能表的火线与零线接反了，零线从电能表引出后处在开断状态，而负载跨接在火线和地线之间，如图1所示，用电依然正常，因电能表电流线圈无电流通过而不转。当电压小钩断开或接触不良造成开路时，其接线如图2所示，此时电能表的测量功率P=(0)×ICosΦ=0，电能表不转。当电流互感器二次测开路时，电能表电流线圈无电流通过，电能表测量的功率P=U0CosΦ=0，电能表不转。同样，电流互感器二次侧短路时，因无电流通过电流线圈，电能表也会不转。当电流互感器二次侧极性接反时，电能表测量的功率P'=-UICosΦ电能表反转，其接线如图3所示。2、三相三线两元件电能表错误接线当电压线A、B相电压对调;B、C相电压对调;A、C相电压对调时，对调后计量值P'均为零，电能表不转。3、三相三元件电能表的错误接线当有任一只电流线或CT极性接反时，接反相测量的有功功率为负值，电能表变慢。当有两相电流线或CT极性接反时，接反两相的测量值为负值，电能表反转。当三相电流线或CT极性接反时，电能表反转，K=-1。当电流回路一相开路时，电能表仅计量两相电量;二相开路时，仅计量一相电量;三相开路时，电能表停转。同样，电流回路出现一相、两相、三相短路时，电能表计量值同上。当低压三相四线电能表CT接线正确，而电压辅助线相序与电流不一致时，如,电能表反转。在电压回路存在开路故障时，有以下特征:一相电压回路开路，电能表计量两相电量;两相电压回路开路时，电能表仅计量一相电量，电能表变慢;三相电压回路开路时，电能表停转。32.2差错电量计算及退补处理措施2009年2月初，我公司淝河供电所反映范集110kV变电所10kV107线路线损偏大，应分管领导要求，计量所于...
