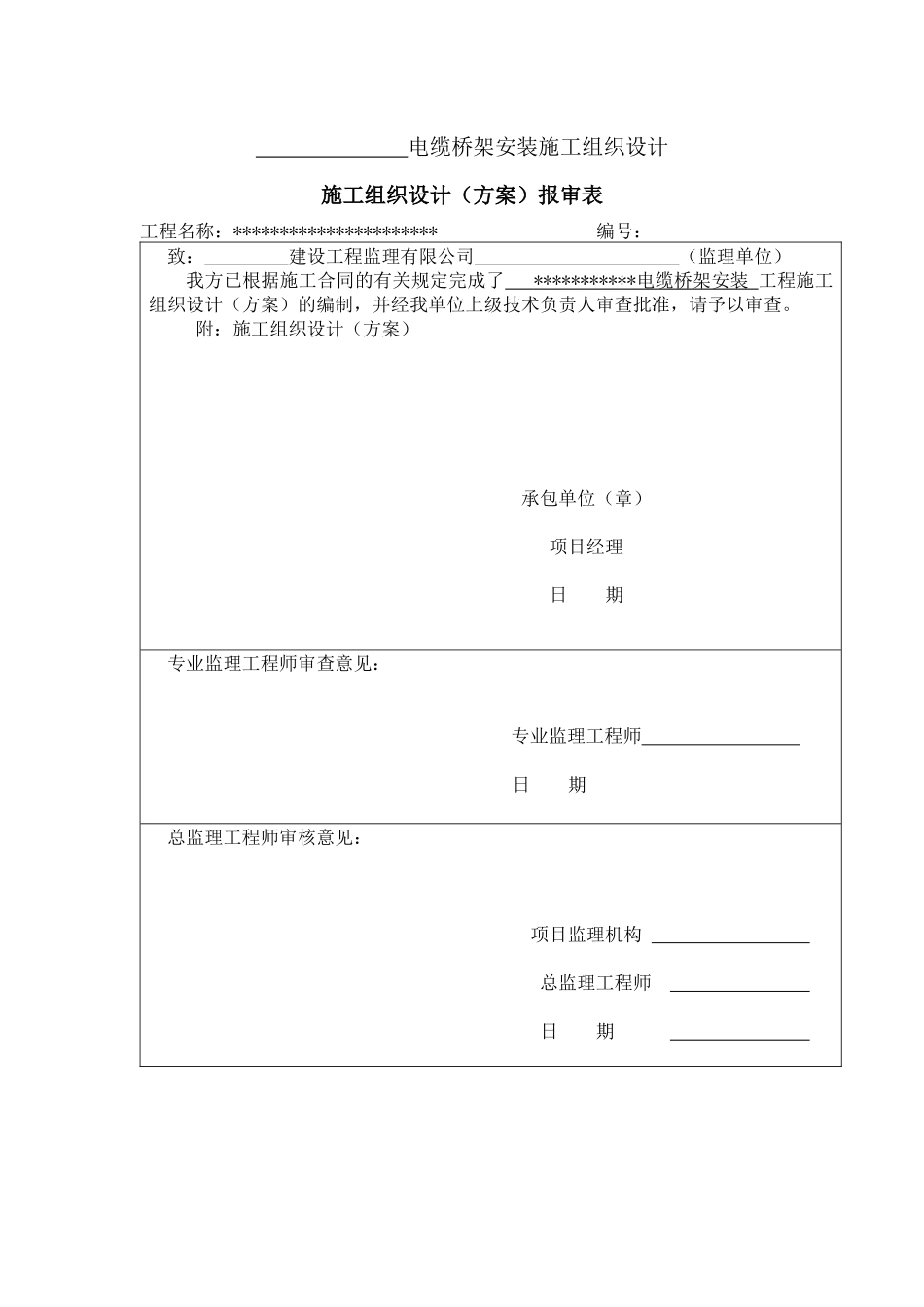

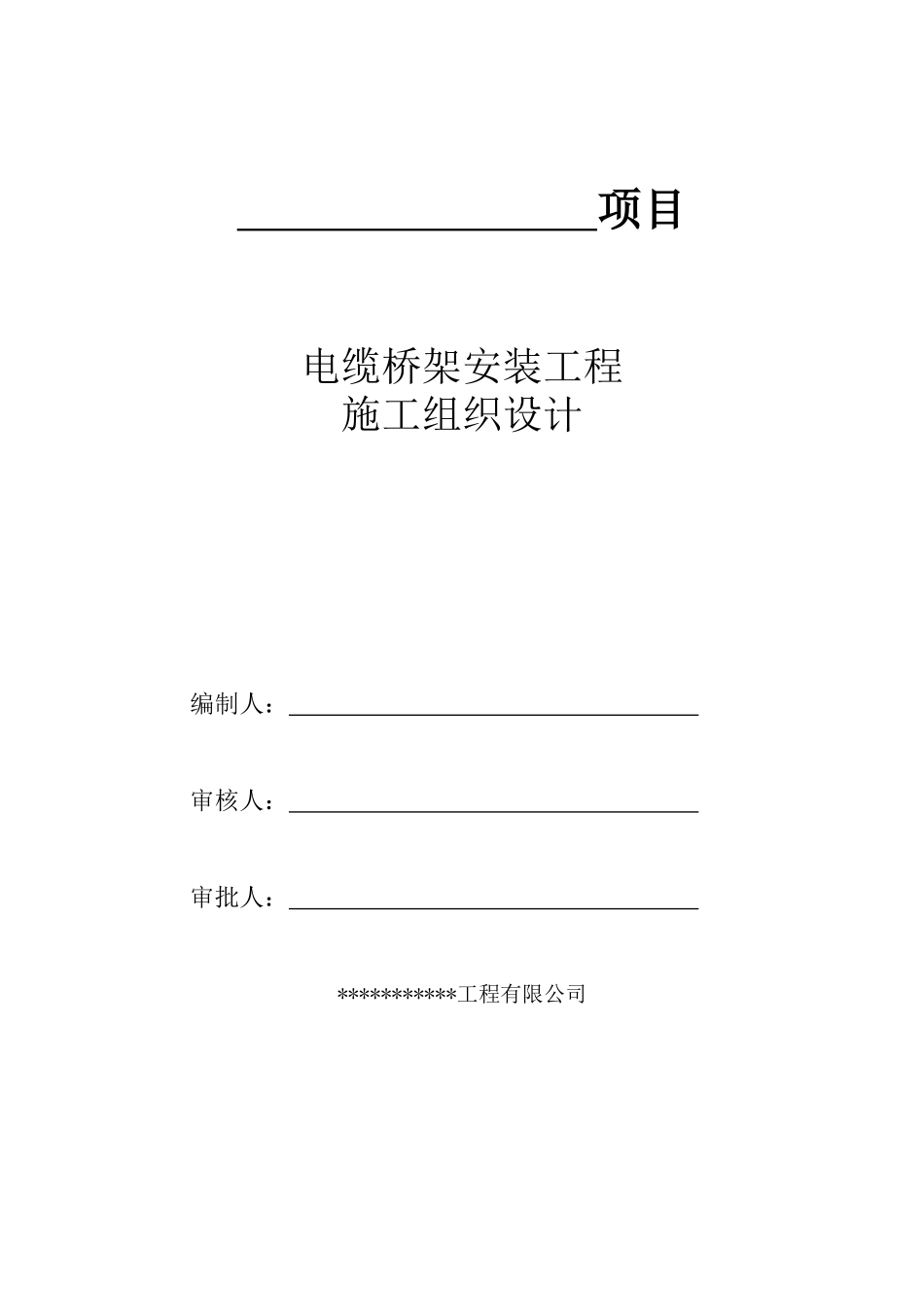

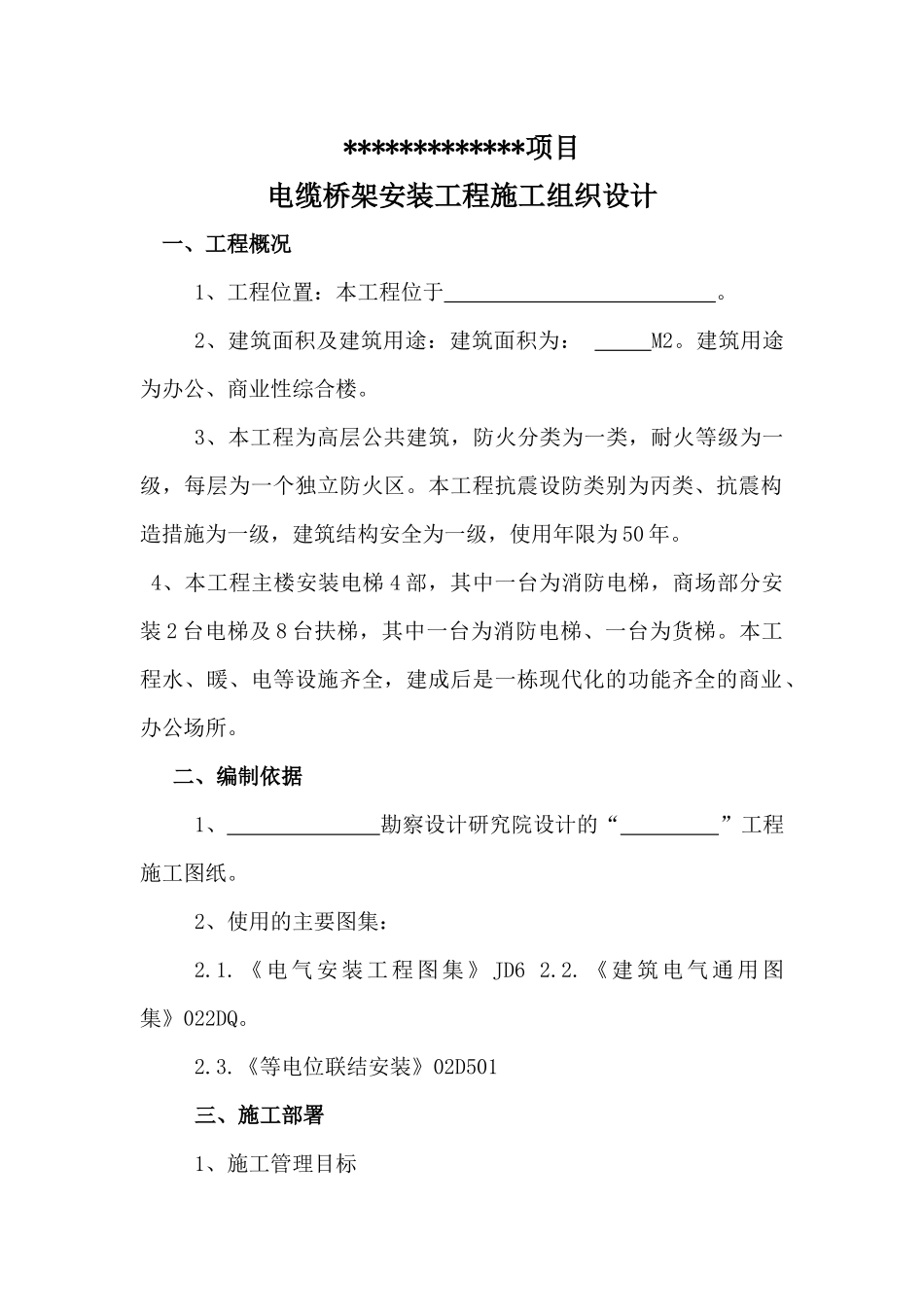

电缆桥架安装施工组织设计施工组织设计（方案）报审表工程名称：**********************编号：致：建设工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了***********电缆桥架安装工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期项目电缆桥架安装工程施工组织设计编制人：审核人：审批人：***********工程有限公司*************项目电缆桥架安装工程施工组织设计一、工程概况1、工程位置：本工程位于。2、建筑面积及建筑用途：建筑面积为：M2。建筑用途为办公、商业性综合楼。3、本工程为高层公共建筑，防火分类为一类，耐火等级为一级，每层为一个独立防火区。本工程抗震设防类别为丙类、抗震构造措施为一级，建筑结构安全为一级，使用年限为50年。4、本工程主楼安装电梯4部，其中一台为消防电梯，商场部分安装2台电梯及8台扶梯，其中一台为消防电梯、一台为货梯。本工程水、暖、电等设施齐全，建成后是一栋现代化的功能齐全的商业、办公场所。二、编制依据1、勘察设计研究院设计的“”工程施工图纸。2、使用的主要图集：2.1.《电气安装工程图集》JD62.2.《建筑电气通用图集》022DQ。2.3.《等电位联结安装》02D501三、施工部署1、施工管理目标1.1.工期目标：根据土建施工进度合理安排电缆桥架安装工程施工进度，发挥集体主义观念，积极配合土建施工，确保工期实现。1.2.质量目标：以IS09002质量体系标准为依据，建立、健全质量管理体系，配置高素质的施工管理人员和作业人员，确保单位工程“合格”。1.3.现场管理目标：本工程以安全第一、质量为本的前提下，文明施工。四、施工准备1.技术准备1.1.认真会审图纸，了解设计意图，工程材料和设备安装方法。1.2.落实材料加工定货，组装配电箱和设备进场时间，复查材料质量等工作，及时、准确地提出各种材料、成品、半成品、设备的需要及加工定货计划。1.3.落实施工机具、仪器、仪表、消防设备，主要检查手持电动工具完好程度，有问题提前解决。1.4.根据电气安装工程量及土建工程进度，安排劳动力计划，向班组下达任务，进行安全、质量、样板交底。2、检验、测量和试验设备准备，见下表：序号名称规格单位数量1乙炔减压器0-0.25套12氧气减压器0-25套13接地电阻测量仪ZC-8块14游标卡尺125×0.02把25铝水平尺600mm把26数字万用表DTC266台17盒尺5m把58干分尺把19兆欧表500V台110兆欧表1000V台1五、主要项目施工方法电缆桥架安装施工方法：一、施工准备（一）作业条件１、技术准备：审阅设计图纸，现场勘查电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。２、编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装形式；根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定：（１）电缆桥架应尽可能在将筑物、构筑物（如墙柱梁、楼板等）上安装。（２）电缆桥架的总平面布置应做到距离最短有满足施工安装、电缆敷设的要求。（３）梯架或有孔托盘水平敷设时距地面高度不低于2.5ｍ；线槽、无孔托盘局地高度不低于2.2ｍ。但敷设在电气专用房间（如配电室、电汽竖井、技术层）内除外。（４）桥架垂直敷设时，在距第1.8ｍ以下部分应加金属盖保护，但敷设在电气装用房间内是可除外。（５）电缆桥架多层敷设时其层间距离一般为：①桥架上布局顶板或其他障碍物不应小于0.3ｍ。②电力电缆桥架间距不应小于0.3ｍ。③控制电缆桥架间不应小于0.2ｍ。④弱点及电缆桥架与电力电缆桥架间不应小于0.5ｍ，如有屏蔽盖板可减至0.3ｍ。（６）下列不同电压不同用途的电缆除因条件限制只能安装在同一桥架上并采用隔板隔开外，均不应敷设在同一桥架上。①1ｋｖ以上和1ｋｖ以下的电缆。②强电、弱点、控制电缆③应急照明灯和其他照明电缆④向一级负荷供电的双路电源电缆（７）几组电缆在同一高度敷设时，各相邻电缆桥架间应考虑维护、检修的需要，一般不宜小于0.6ｍ...
