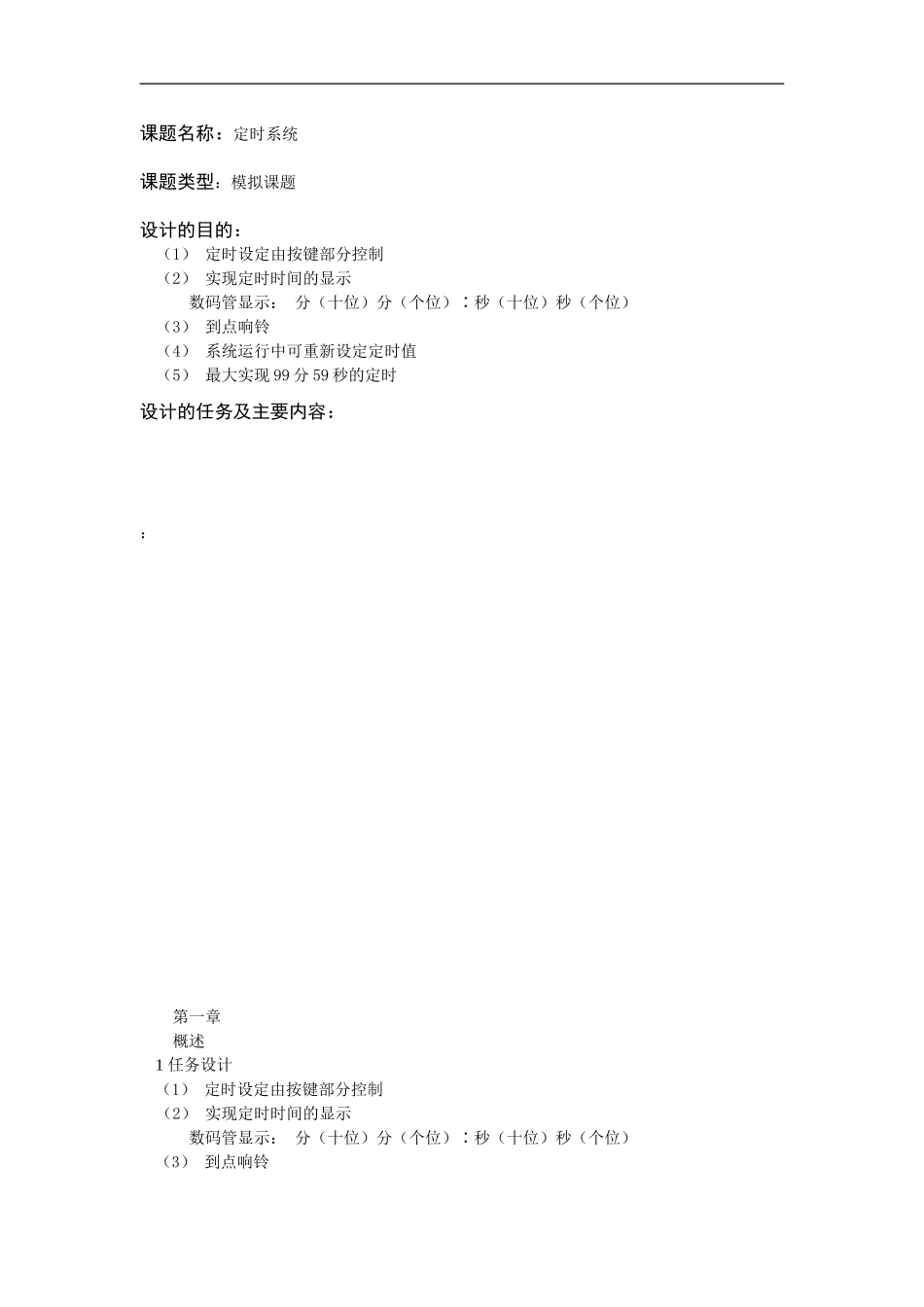

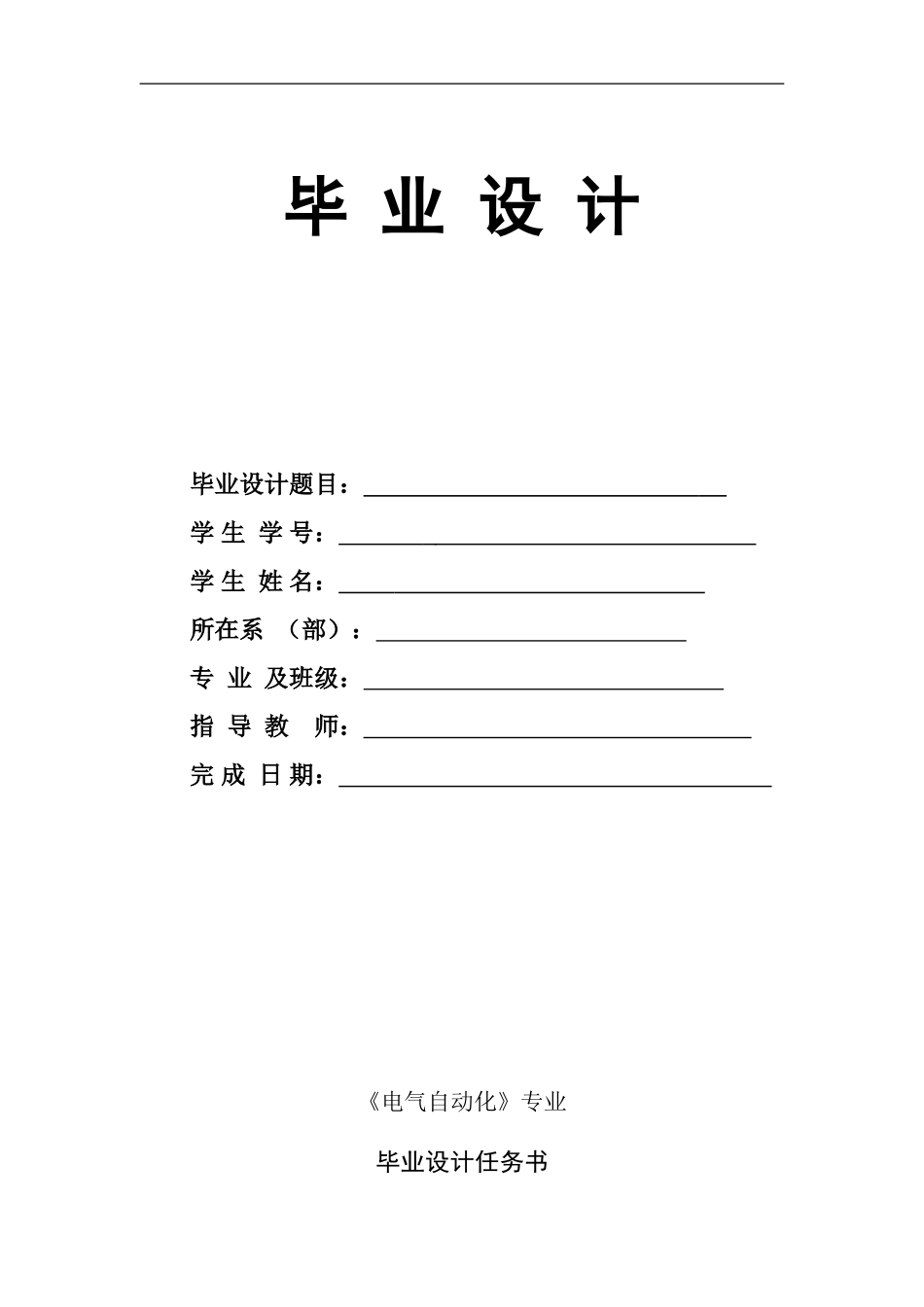

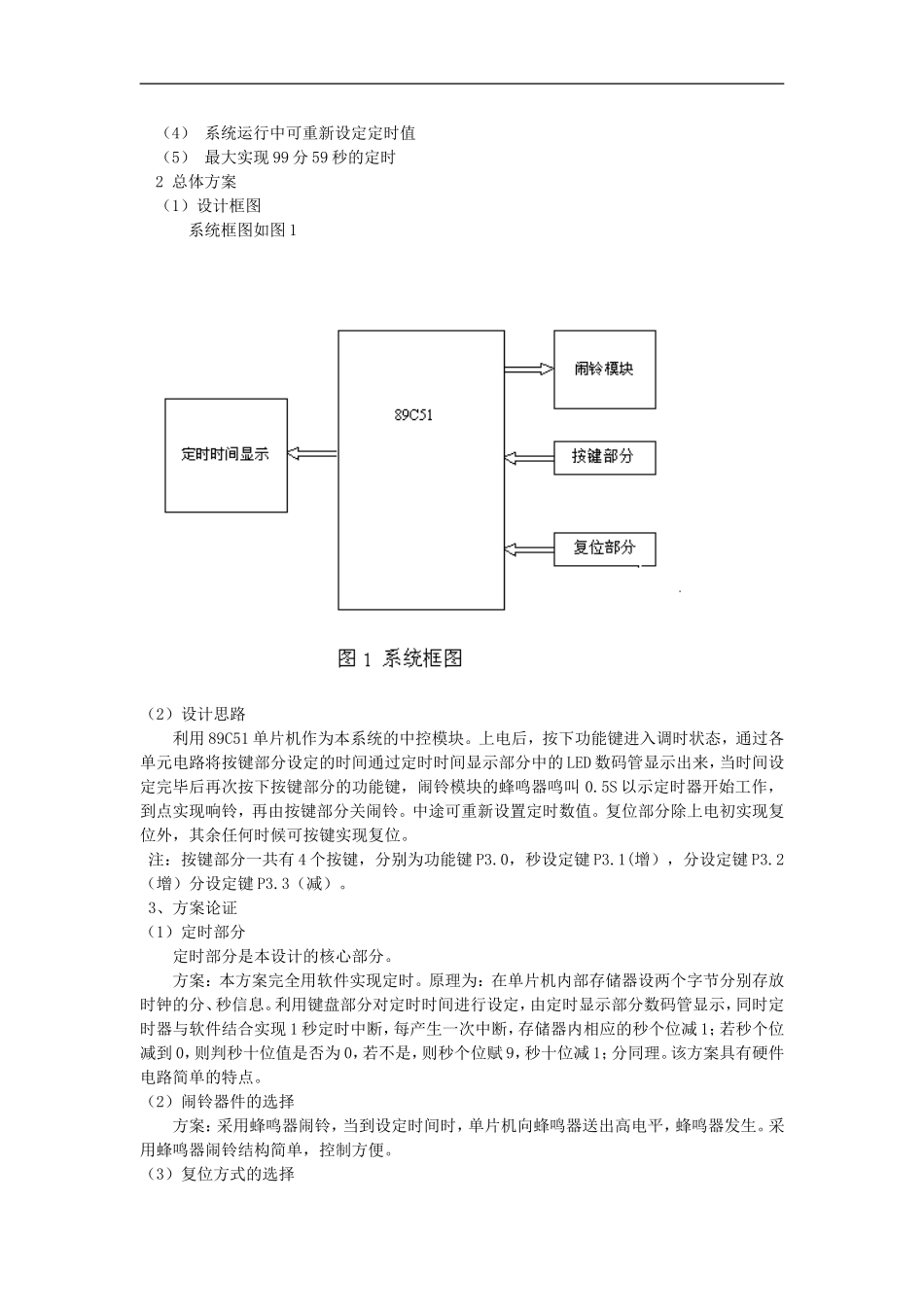

毕业设计毕业设计题目：学生学号：学生姓名：所在系（部）：专业及班级：指导教师：完成日期：《电气自动化》专业毕业设计任务书课题名称：定时系统课题类型：模拟课题设计的目的：（1）定时设定由按键部分控制（2）实现定时时间的显示数码管显示：分（十位）分（个位）∶秒（十位）秒（个位）（3）到点响铃（4）系统运行中可重新设定定时值（5）最大实现99分59秒的定时设计的任务及主要内容：：第一章概述1任务设计（1）定时设定由按键部分控制（2）实现定时时间的显示数码管显示：分（十位）分（个位）∶秒（十位）秒（个位）（3）到点响铃（4）系统运行中可重新设定定时值（5）最大实现99分59秒的定时2总体方案（1）设计框图系统框图如图1（2）设计思路利用89C51单片机作为本系统的中控模块。上电后，按下功能键进入调时状态，通过各单元电路将按键部分设定的时间通过定时时间显示部分中的LED数码管显示出来，当时间设定完毕后再次按下按键部分的功能键，闹铃模块的蜂鸣器鸣叫0.5S以示定时器开始工作，到点实现响铃，再由按键部分关闹铃。中途可重新设置定时数值。复位部分除上电初实现复位外，其余任何时候可按键实现复位。注：按键部分一共有4个按键，分别为功能键P3.0，秒设定键P3.1(增），分设定键P3.2（增）分设定键P3.3（减）。3、方案论证（1）定时部分定时部分是本设计的核心部分。方案：本方案完全用软件实现定时。原理为：在单片机内部存储器设两个字节分别存放时钟的分、秒信息。利用键盘部分对定时时间进行设定，由定时显示部分数码管显示，同时定时器与软件结合实现1秒定时中断，每产生一次中断，存储器内相应的秒个位减1；若秒个位减到0，则判秒十位值是否为0，若不是，则秒个位赋9，秒十位减1；分同理。该方案具有硬件电路简单的特点。（2）闹铃器件的选择方案：采用蜂鸣器闹铃，当到设定时间时，单片机向蜂鸣器送出高电平，蜂鸣器发生。采用蜂鸣器闹铃结构简单，控制方便。（3）复位方式的选择方案：采用按键电平复位,因为手动复位除了具有上电自动复位的功能外，在电路工作的时候，可随时实现复位。而上电自动复位方式只有在上电初有一次复位。电路工作期间不可实现复位，故本电路采用按键电平复位即手动复位。（4）显示器件的选择方案：采用共阳极LED数码管。在单片机应用系统中，如果需要显示的内容只有数码，使用LED数码管是一种较好的选择。LED数码管显示清晰、成本低廉、配置灵活，与单片机接口简单易行。LED数码管是由发光二极管作为显示字段的数码型显示器件，其中七只发光二极管分别对应a～g笔端构成“日”字形，另一只发光二极管Dp作为小数点。因此这种LED显示器称为七段数码管或八段数码管。第二章硬件系统设计1、89C51的介绍本文采用的单片机为89C51，89C51是一种低功耗、高性能的片内含有4K字节闪烁可编程可擦除只读存储器（FPEROM—FalshProgrammableandErasableReadOnlyMemory）的低电压，高性能CMOS8位微处理器，俗称单片机。它的可擦除只读存储器可以反复擦除100次。该器件与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，89C51是一种高效微控制器，89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。89C51的主要性能参数：1、与MCS-51产品指令系统完全兼容2、4k字节可重擦写FLASH闪速存储器3、1000次擦写周期4、全静态操作：0Hz—24MHz5、三级加密程序存储器6、128×8字节内部RAM7、32个可编程I/O口线8、2个16位定时/计数器9、6个中断源10、可编程串行URAR通道11、低功耗空闲和掉电模式89C51提供以下标准功能：4k字节FLASH闪速存储器，128字节内部RAM，32个I/O口线，2个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，89C51降至0Hz的静态逻辑操作，并支持两种可选的节电工作模式。空闲方式体制CPU的工作，但允许RAM，定时/计数器，串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器体制工作并禁止其他所有不见工作直到下一个硬件复位。显示部分单片机应用系统中使用的显示器主要有发光二极管显示器，简称LED（Lig...
