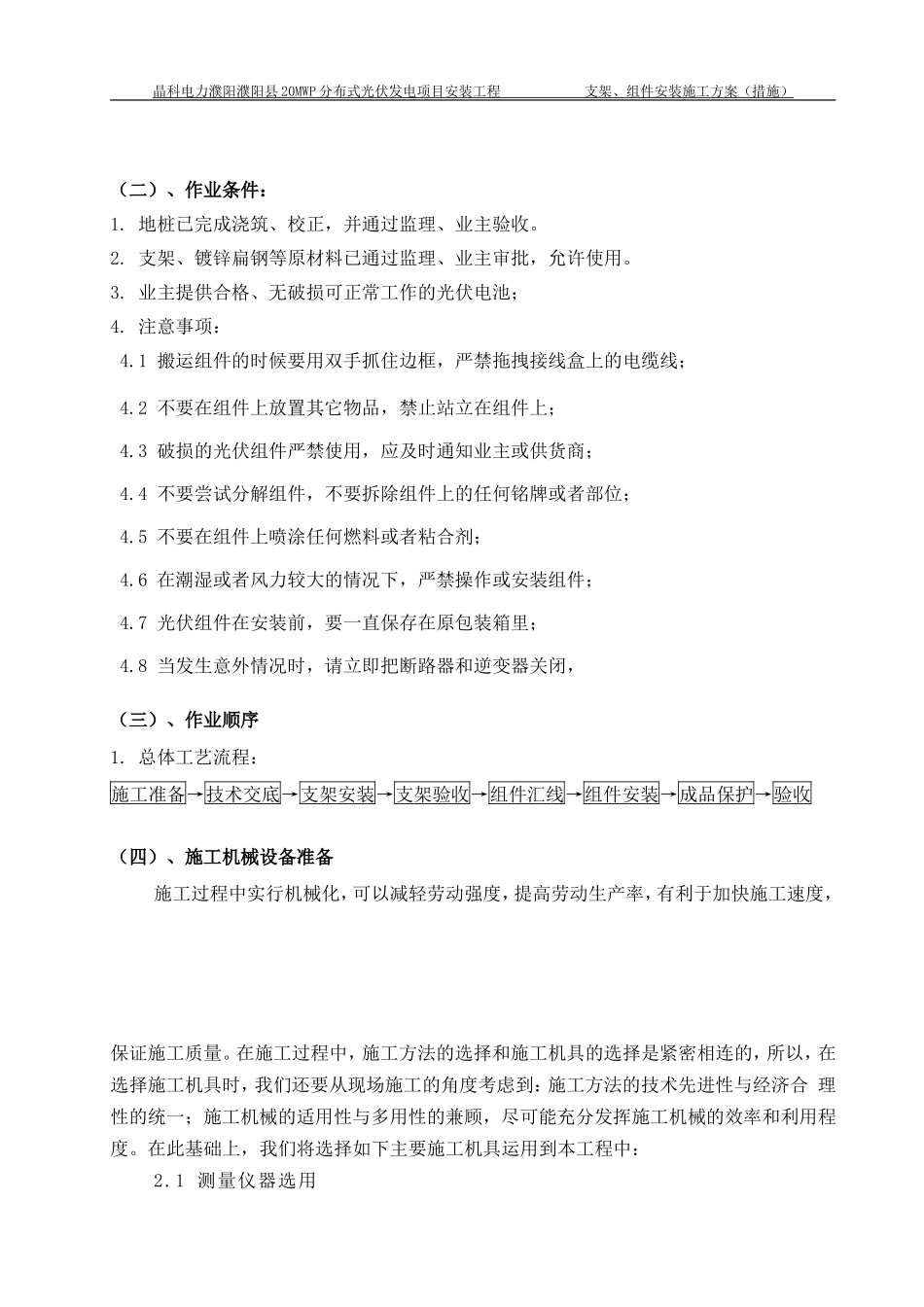

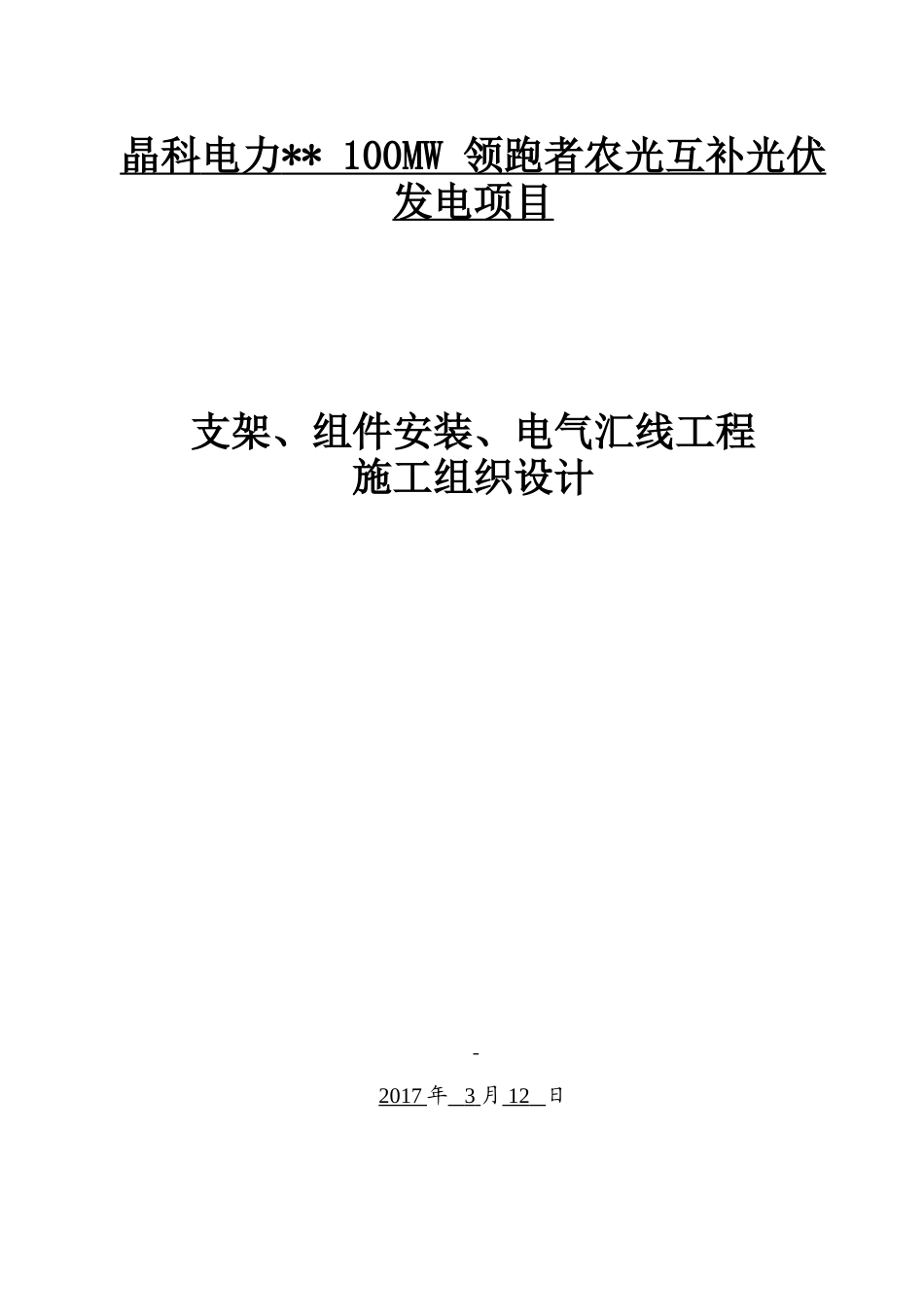

晶科电力**100MW领跑者农光互补光伏发电项目支架、组件安装、电气汇线工程施工组织设计2017年3月12日晶科电力濮阳濮阳县20MWP分布式光伏发电项目安装工程支架、组件安装施工方案（措施）支架、组件安装施工方案一、目的：用于指导晶科电力濮阳濮阳县20MWP分布式光伏发电项目安装工程光伏厂区支架及组件安装。二、适用范围本施工技术措施适用于晶科电力濮阳濮阳县20MWP分布式光伏发电项目安装工程光伏厂区支架及组件安装。三、编制依据：河南同力电力设计有限公司设计图纸《建筑结构荷载规范》（GBJ50009－2001）《钢结构设计规范》（GB50017－2003）《碳素结构钢》（GB700－88）《优质碳素结构钢》（GB/T699－1999）《钢结构工程施工质量验收规范》GB50205-2001《钢结构工程质量检验评定标准》（GB50221－95）《网架结构设计与施工规程》（JGJ7－91）《钢结构高强螺栓连接的设计、施工通用验收规程》（JGJ82－91）四、施工准备：(一)、作业准备1．认真审核、熟悉施工图纸，做好图纸会审。2．对施工班组进行有针对性的技术、安全交底。3．根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。4．根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。5.工作时必须穿工作服、工作鞋，佩戴手套、安全帽，在安装和维修组件时，严禁佩戴金属指环、表环、耳环等其它金属物品；晶科电力濮阳濮阳县20MWP分布式光伏发电项目安装工程支架、组件安装施工方案（措施）（二）、作业条件：1.地桩已完成浇筑、校正，并通过监理、业主验收。2.支架、镀锌扁钢等原材料已通过监理、业主审批，允许使用。3.业主提供合格、无破损可正常工作的光伏电池；4.注意事项：4.1搬运组件的时候要用双手抓住边框，严禁拖拽接线盒上的电缆线；4.2不要在组件上放置其它物品，禁止站立在组件上；4.3破损的光伏组件严禁使用，应及时通知业主或供货商；4.4不要尝试分解组件，不要拆除组件上的任何铭牌或者部位；4.5不要在组件上喷涂任何燃料或者粘合剂；4.6在潮湿或者风力较大的情况下，严禁操作或安装组件；4.7光伏组件在安装前，要一直保存在原包装箱里；4.8当发生意外情况时，请立即把断路器和逆变器关闭，（三）、作业顺序1.总体工艺流程：施工准备→技术交底→支架安装→支架验收→组件汇线→组件安装→成品保护→验收（四）、施工机械设备准备施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从现场施工的角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。在此基础上，我们将选择如下主要施工机具运用到本工程中：2.1测量仪器选用晶科电力濮阳濮阳县20MWP分布式光伏发电项目安装工程支架、组件安装施工方案（措施）序号名称数量备注1经纬仪DJ21垂直度2水准仪Z31测标高、找平2.2安装设备选用序号名称规格/型号数量１汽车吊25吨1台2专用工具8付3气割设备1套4电焊机逆变5台5钢卷尺若干6板手若干7电源线及尼龙钢丝绳若干8千斤顶2只9电钻1把10切割机1台11发电机5台(五)、劳动力计划根据工程特点计划安排如下：各工种劳动力按动态管理，根据工程进展情况调整。序号工种人数负责内容1施工队长2现场作业指挥2安全员2现场安全监督3质量员2现场质量监督晶科电力濮阳濮阳县20MWP分布式光伏发电项目安装工程支架、组件安装施工方案（措施）4安装工200钢结构、光伏板安装5测量工6测量、校正定位6电焊工16焊接7电工2现场电管理8起重工2吊装9辅助工30搬运、电缆放线等五、施工工序及主要施工工艺：(一)、施工工序施工前的准备施工方案编制施工技术及安全交底轴线定位及测量放线钢构尺寸复查钢构架组合钢构架验收光伏组件安装(二)、钢构安装施工方法及工艺主要抓好测量定位工作和节点连接工作。1、测量为了能满足结构安装的精度，又能满足工程的施工进度，测量仪器的选择和测量方案的简便可靠至关重要。⑴检查、放线、标高设置(a).复校定位应使用轴...
