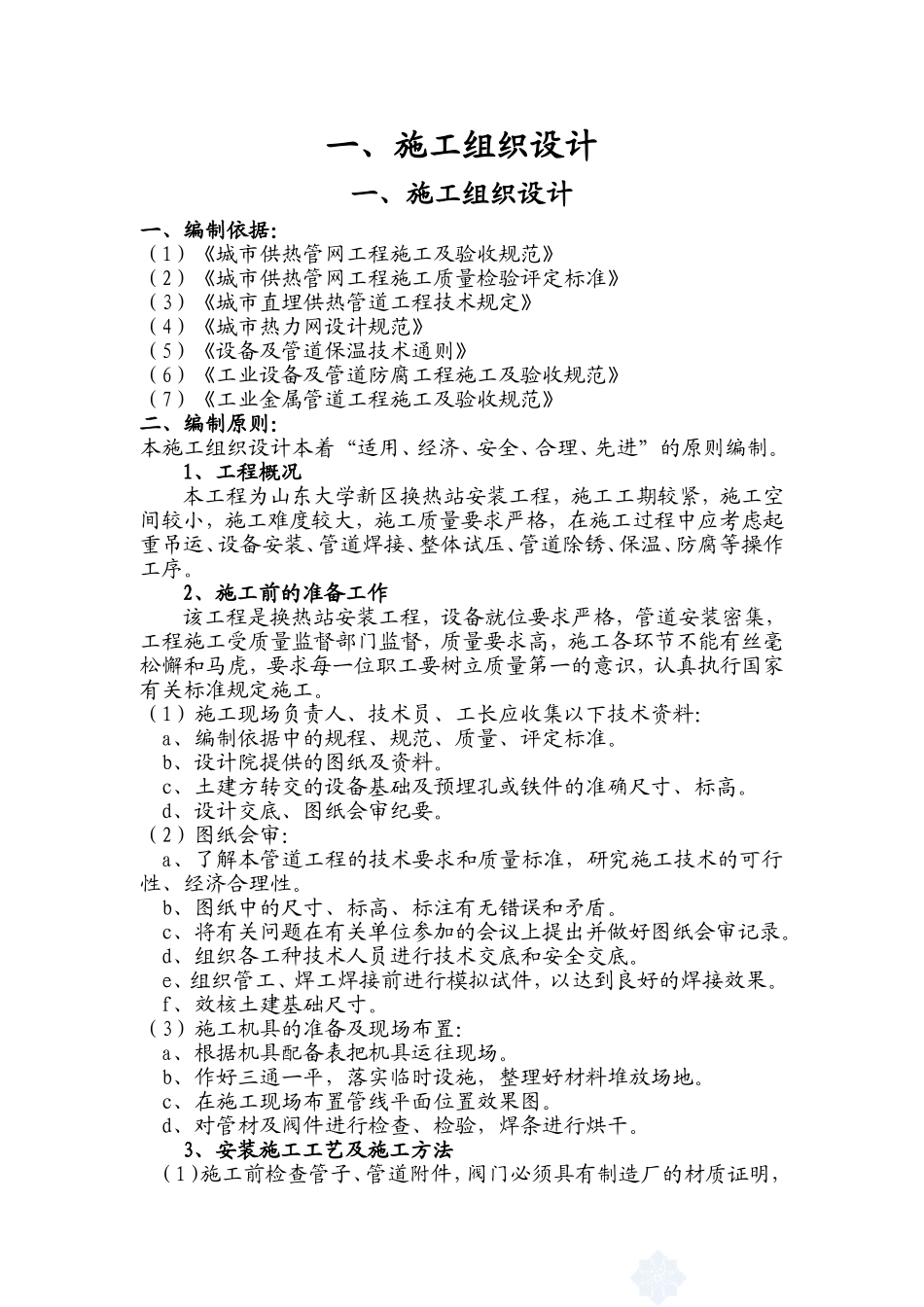

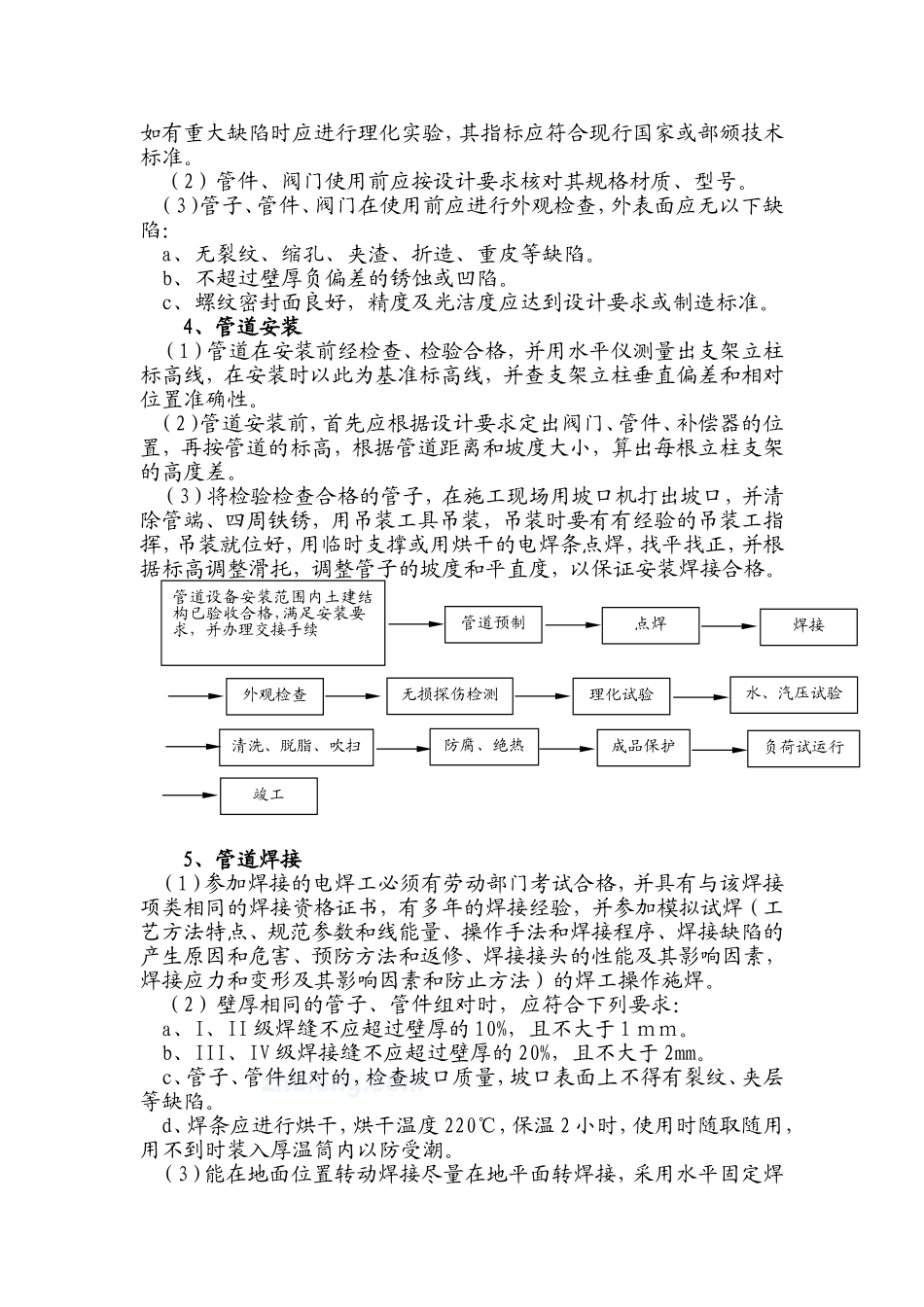

一、施工组织设计一、施工组织设计一、编制依据：（1）《城市供热管网工程施工及验收规范》（2）《城市供热管网工程施工质量检验评定标准》（3）《城市直埋供热管道工程技术规定》（4）《城市热力网设计规范》（5）《设备及管道保温技术通则》（6）《工业设备及管道防腐工程施工及验收规范》（7）《工业金属管道工程施工及验收规范》二、编制原则：本施工组织设计本着“适用、经济、安全、合理、先进”的原则编制。1、工程概况本工程为山东大学新区换热站安装工程，施工工期较紧，施工空间较小，施工难度较大，施工质量要求严格，在施工过程中应考虑起重吊运、设备安装、管道焊接、整体试压、管道除锈、保温、防腐等操作工序。2、施工前的准备工作该工程是换热站安装工程，设备就位要求严格，管道安装密集，工程施工受质量监督部门监督，质量要求高，施工各环节不能有丝毫松懈和马虎，要求每一位职工要树立质量第一的意识，认真执行国家有关标准规定施工。（1）施工现场负责人、技术员、工长应收集以下技术资料：a、编制依据中的规程、规范、质量、评定标准。b、设计院提供的图纸及资料。c、土建方转交的设备基础及预埋孔或铁件的准确尺寸、标高。d、设计交底、图纸会审纪要。（2）图纸会审：a、了解本管道工程的技术要求和质量标准，研究施工技术的可行性、经济合理性。b、图纸中的尺寸、标高、标注有无错误和矛盾。c、将有关问题在有关单位参加的会议上提出并做好图纸会审记录。d、组织各工种技术人员进行技术交底和安全交底。e、组织管工、焊工焊接前进行模拟试件，以达到良好的焊接效果。f、效核土建基础尺寸。（3）施工机具的准备及现场布置：a、根据机具配备表把机具运往现场。b、作好三通一平，落实临时设施，整理好材料堆放场地。c、在施工现场布置管线平面位置效果图。d、对管材及阀件进行检查、检验，焊条进行烘干。3、安装施工工艺及施工方法（1）施工前检查管子、管道附件，阀门必须具有制造厂的材质证明，如有重大缺陷时应进行理化实验，其指标应符合现行国家或部颁技术标准。（2）管件、阀门使用前应按设计要求核对其规格材质、型号。（3）管子、管件、阀门在使用前应进行外观检查，外表面应无以下缺陷：a、无裂纹、缩孔、夹渣、折造、重皮等缺陷。b、不超过壁厚负偏差的锈蚀或凹陷。c、螺纹密封面良好，精度及光洁度应达到设计要求或制造标准。4、管道安装（1）管道在安装前经检查、检验合格，并用水平仪测量出支架立柱标高线，在安装时以此为基准标高线，并查支架立柱垂直偏差和相对位置准确性。（2）管道安装前，首先应根据设计要求定出阀门、管件、补偿器的位置，再按管道的标高，根据管道距离和坡度大小，算出每根立柱支架的高度差。（3）将检验检查合格的管子，在施工现场用坡口机打出坡口，并清除管端、四周铁锈，用吊装工具吊装，吊装时要有有经验的吊装工指挥，吊装就位好，用临时支撑或用烘干的电焊条点焊，找平找正，并根据标高调整滑托，调整管子的坡度和平直度，以保证安装焊接合格。5、管道焊接（1）参加焊接的电焊工必须有劳动部门考试合格，并具有与该焊接项类相同的焊接资格证书，有多年的焊接经验，并参加模拟试焊（工艺方法特点、规范参数和线能量、操作手法和焊接程序、焊接缺陷的产生原因和危害、预防方法和返修、焊接接头的性能及其影响因素，焊接应力和变形及其影响因素和防止方法）的焊工操作施焊。（2）壁厚相同的管子、管件组对时，应符合下列要求：a、I、II级焊缝不应超过壁厚的10%，且不大于1ｍｍ。b、III、IV级焊接缝不应超过壁厚的20%，且不大于2mm。c、管子、管件组对的，检查坡口质量，坡口表面上不得有裂纹、夹层等缺陷。d、焊条应进行烘干，烘干温度220℃，保温2小时，使用时随取随用，用不到时装入厚温筒内以防受潮。（3）能在地面位置转动焊接尽量在地平面转焊接，采用水平固定焊管道设备安装范围内土建结构已验收合格，满足安装要求，并办理交接手续管道预制点焊焊接外观检查无损探伤检测理化试验水、汽压试验清洗、脱脂、吹扫防腐、绝热成品保护负荷试运行竣工接，组对时，管轴线必须对正，以免出现弯折，在距接口中心200mm处...
