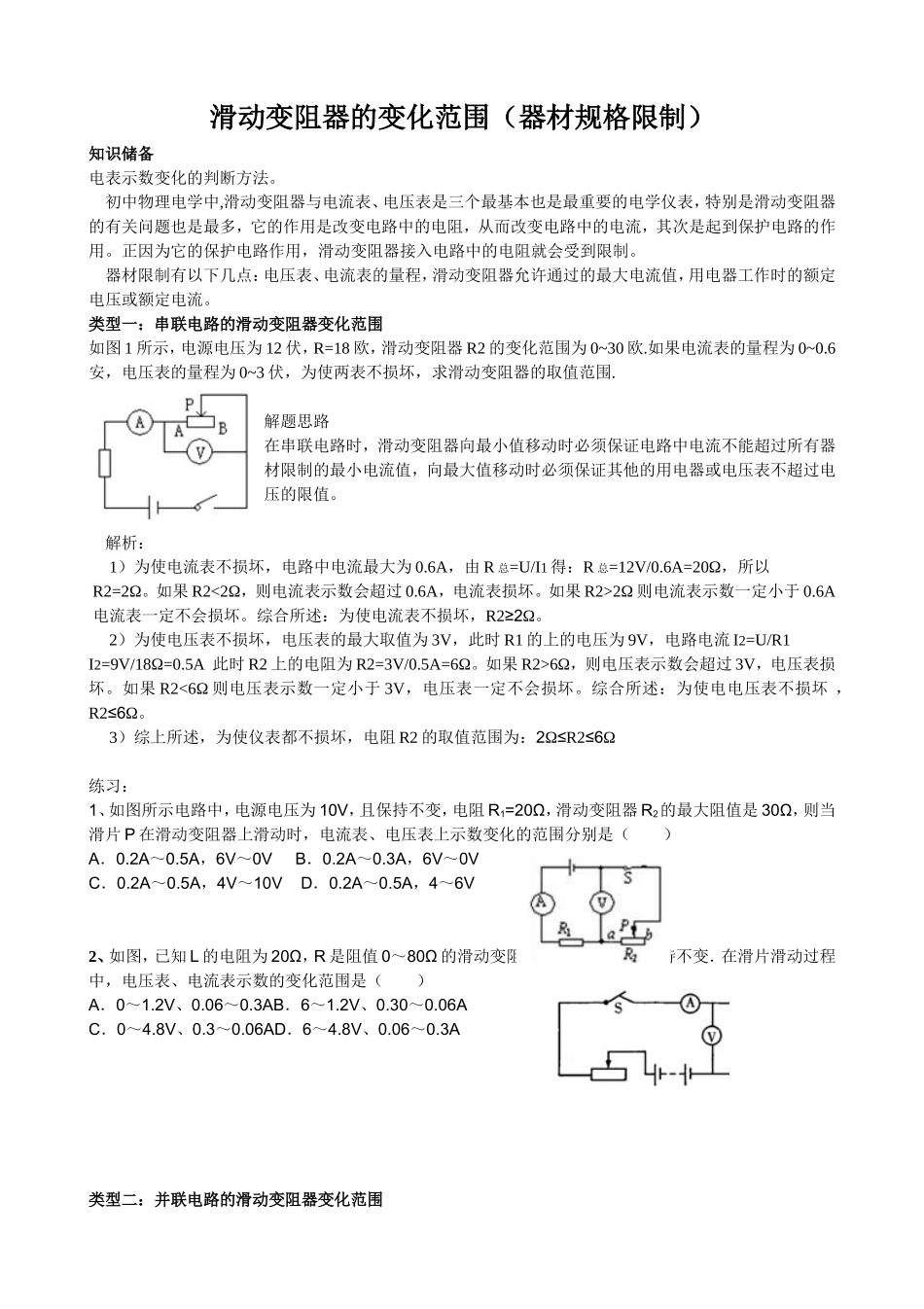

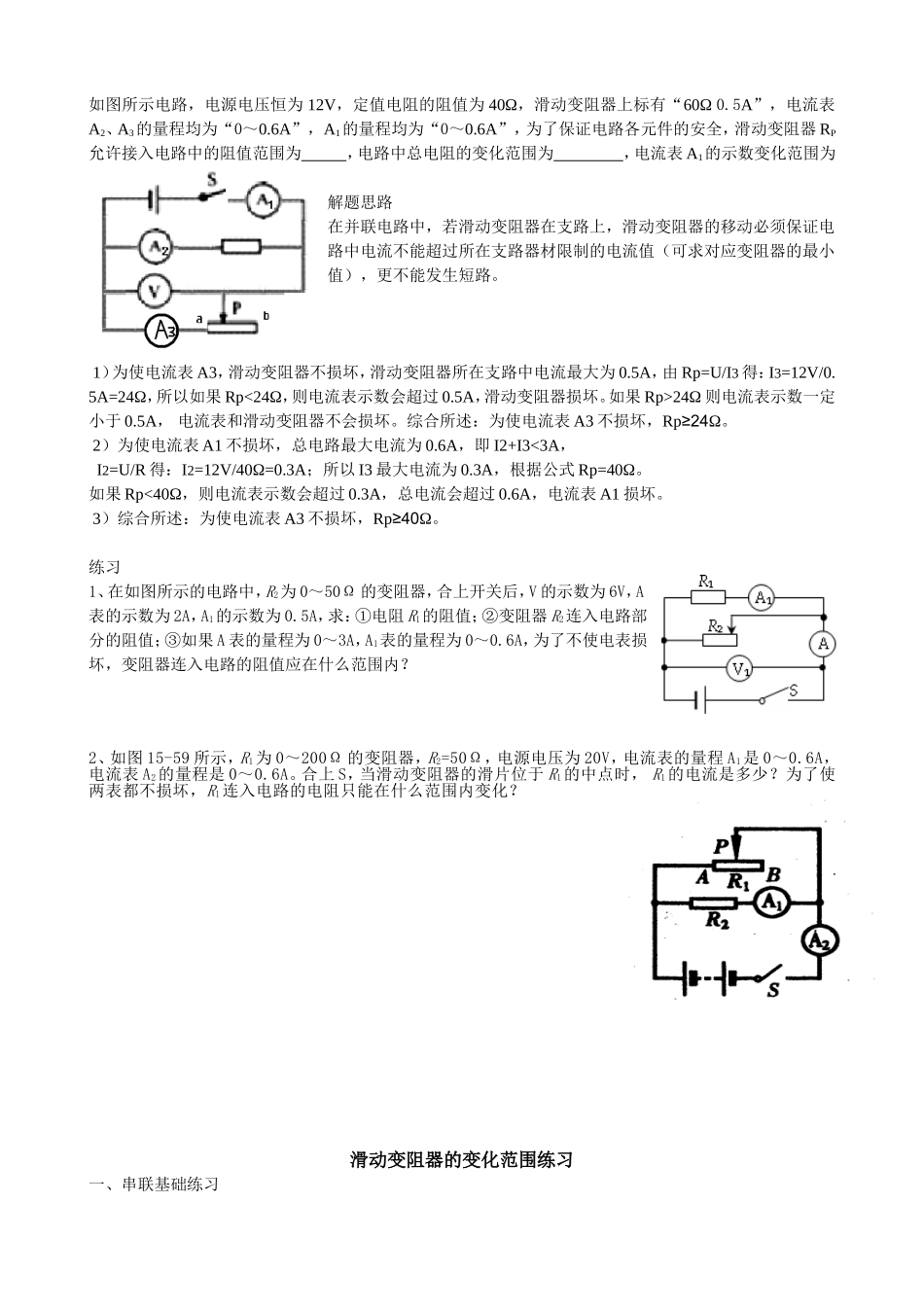

滑动变阻器的变化范围（器材规格限制）知识储备电表示数变化的判断方法。初中物理电学中,滑动变阻器与电流表、电压表是三个最基本也是最重要的电学仪表，特别是滑动变阻器的有关问题也是最多，它的作用是改变电路中的电阻，从而改变电路中的电流，其次是起到保护电路的作用。正因为它的保护电路作用，滑动变阻器接入电路中的电阻就会受到限制。器材限制有以下几点：电压表、电流表的量程，滑动变阻器允许通过的最大电流值，用电器工作时的额定电压或额定电流。类型一：串联电路的滑动变阻器变化范围如图1所示，电源电压为12伏，R=18欧，滑动变阻器R2的变化范围为0~30欧.如果电流表的量程为0~0.6安，电压表的量程为0~3伏，为使两表不损坏，求滑动变阻器的取值范围.解题思路在串联电路时，滑动变阻器向最小值移动时必须保证电路中电流不能超过所有器材限制的最小电流值，向最大值移动时必须保证其他的用电器或电压表不超过电压的限值。解析：1）为使电流表不损坏，电路中电流最大为0.6A，由R总=U/I1得：R总=12V/0.6A=20Ω，所以R2=2Ω。如果R2<2Ω，则电流表示数会超过0.6A，电流表损坏。如果R2>2Ω则电流表示数一定小于0.6A电流表一定不会损坏。综合所述：为使电流表不损坏，R2≥2Ω。2）为使电压表不损坏，电压表的最大取值为3V，此时R1的上的电压为9V，电路电流I2=U/R1I2=9V/18Ω=0.5A此时R2上的电阻为R2=3V/0.5A=6Ω。如果R2>6Ω，则电压表示数会超过3V，电压表损坏。如果R2<6Ω则电压表示数一定小于3V，电压表一定不会损坏。综合所述：为使电电压表不损坏，R2≤6Ω。3）综上所述，为使仪表都不损坏，电阻R2的取值范围为：2Ω≤R2≤6Ω练习：1、如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0VB．0.2A～0.3A，6V～0VC．0.2A～0.5A，4V～10VD．0.2A～0.5A，4～6V2、如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）A．0～1.2V、0.06～0.3AB．6～1.2V、0.30～0.06AC．0～4.8V、0.3～0.06AD．6～4.8V、0.06～0.3A类型二：并联电路的滑动变阻器变化范围如图所示电路，电源电压恒为12V，定值电阻的阻值为40Ω，滑动变阻器上标有“60Ω0.5A”，电流表A2、A3的量程均为“0～0.6A”，A1的量程均为“0～0.6A”，为了保证电路各元件的安全，滑动变阻器RP允许接入电路中的阻值范围为，电路中总电阻的变化范围为，电流表A1的示数变化范围为解题思路在并联电路中，若滑动变阻器在支路上，滑动变阻器的移动必须保证电路中电流不能超过所在支路器材限制的电流值（可求对应变阻器的最小值），更不能发生短路。1）为使电流表A3，滑动变阻器不损坏，滑动变阻器所在支路中电流最大为0.5A，由Rp=U/I3得：I3=12V/0.5A=24Ω，所以如果Rp<24Ω，则电流表示数会超过0.5A，滑动变阻器损坏。如果Rp>24Ω则电流表示数一定小于0.5A，电流表和滑动变阻器不会损坏。综合所述：为使电流表A3不损坏，Rp≥24Ω。2）为使电流表A1不损坏，总电路最大电流为0.6A，即I2+I3<3A，I2=U/R得：I2=12V/40Ω=0.3A；所以I3最大电流为0.3A，根据公式Rp=40Ω。如果Rp<40Ω，则电流表示数会超过0.3A，总电流会超过0.6A，电流表A1损坏。3）综合所述：为使电流表A3不损坏，Rp≥40Ω。练习1、在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？2、如图15-59所示，R1为0～200Ω的变阻器，R2=50Ω，电源电压为20V，电流表的量程A1是0～0.6A，电流表A2的量程是0～0.6A。合上S，当滑动变阻器的滑片位于R1的中点时，R1的电流是多少？为了使两表都不损坏，R1连入电路的电阻只能在什么范围内变化？滑动变阻器的变化范围练习一、串联基础练习1.如图所示的电路，电源电压U=12V且保持不变，R1=10Ω，R2为...
