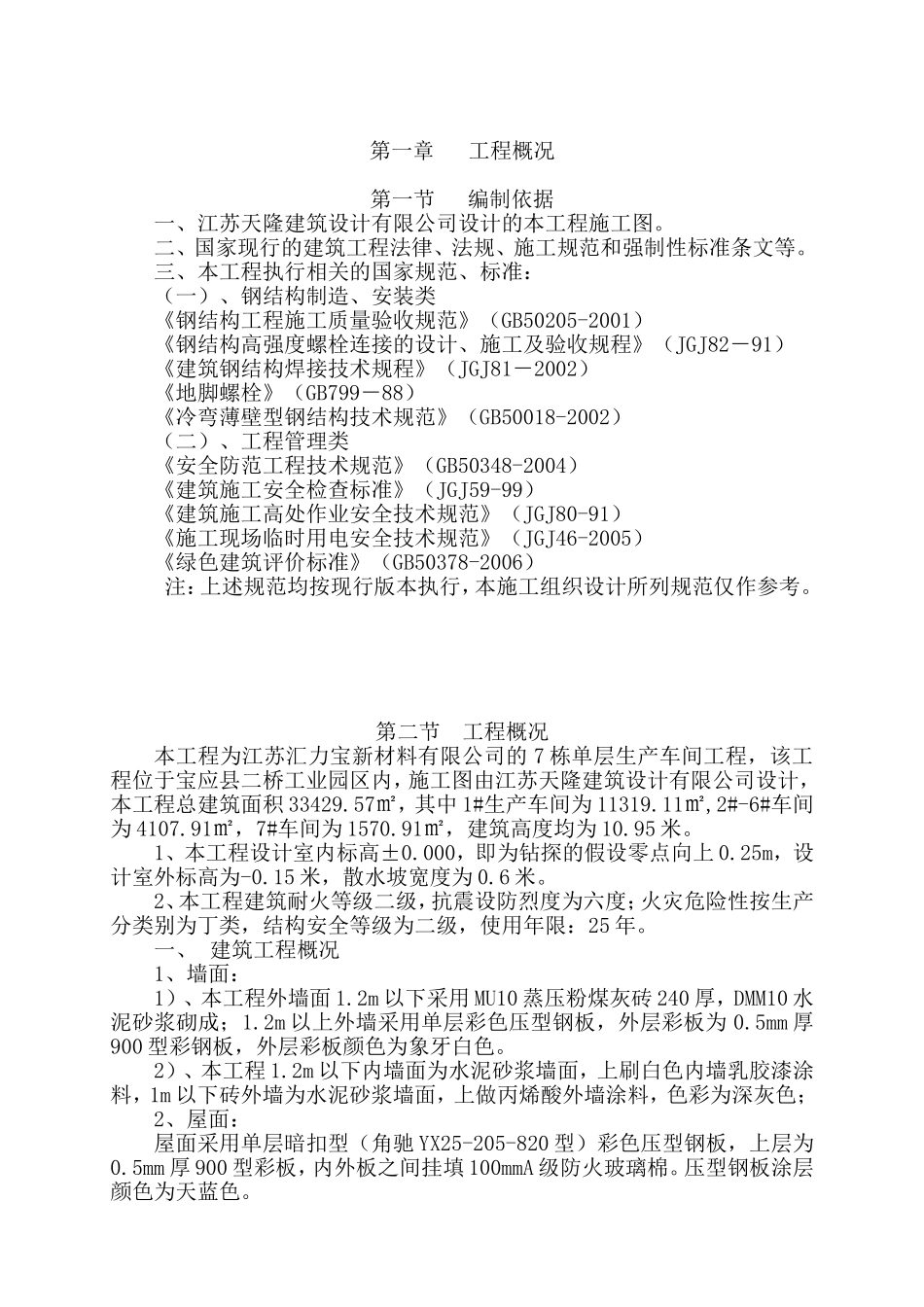

第一章工程概况第一节编制依据一、江苏天隆建筑设计有限公司设计的本工程施工图。二、国家现行的建筑工程法律、法规、施工规范和强制性标准条文等。三、本工程执行相关的国家规范、标准：（一）、钢结构制造、安装类《钢结构工程施工质量验收规范》（GB50205-2001）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82－91）《建筑钢结构焊接技术规程》（JGJ81－2002）《地脚螺栓》（GB799－88）《冷弯薄壁型钢结构技术规范》（GB50018-2002）（二）、工程管理类《安全防范工程技术规范》（GB50348-2004）《建筑施工安全检查标准》（JGJ59-99）《建筑施工高处作业安全技术规范》（JGJ80-91）《施工现场临时用电安全技术规范》（JGJ46-2005）《绿色建筑评价标准》（GB50378-2006）注：上述规范均按现行版本执行，本施工组织设计所列规范仅作参考。第二节工程概况本工程为江苏汇力宝新材料有限公司的7栋单层生产车间工程，该工程位于宝应县二桥工业园区内，施工图由江苏天隆建筑设计有限公司设计，本工程总建筑面积33429.57㎡，其中1#生产车间为11319.11㎡,2#-6#车间为4107.91㎡，7#车间为1570.91㎡，建筑高度均为10.95米。1、本工程设计室内标高±0.000，即为钻探的假设零点向上0.25m，设计室外标高为-0.15米，散水坡宽度为0.6米。2、本工程建筑耐火等级二级，抗震设防烈度为六度；火灾危险性按生产分类别为丁类，结构安全等级为二级，使用年限：25年。一、建筑工程概况1、墙面：1）、本工程外墙面1.2m以下采用MU10蒸压粉煤灰砖240厚，DMM10水泥砂浆砌成；1.2m以上外墙采用单层彩色压型钢板，外层彩板为0.5mm厚900型彩钢板，外层彩板颜色为象牙白色。2）、本工程1.2m以下内墙面为水泥砂浆墙面，上刷白色内墙乳胶漆涂料，1m以下砖外墙为水泥砂浆墙面，上做丙烯酸外墙涂料，色彩为深灰色；2、屋面：屋面采用单层暗扣型（角驰YX25-205-820型）彩色压型钢板，上层为0.5mm厚900型彩板，内外板之间挂填100mmA级防火玻璃棉。压型钢板涂层颜色为天蓝色。3、楼地面：本工程地面为水泥砂浆地面，建筑物四周做600mm宽散水，散水坡度3％，纵向每12米做一道伸缩缝，散水与外墙设10宽缝，缝内均填沥青砂浆。4、门窗：本工程采用铝合金门窗，立面尺寸为定位尺寸，施工尺寸由现场测量。5、油漆：所有钢构件表面刷防锈漆一便，果绿色调和漆二遍，总膜厚125µm。钢结构柱需要涂刷7mm厚薄型防火涂料，钢柱的耐火极限达到2.5小时以上；钢结构梁需要涂刷5mm厚薄型防火涂料，钢梁的耐火极限达到1.5小时以上；钢檩条涂刷3mm厚薄型防火涂料，耐火极限达到1.0小时。二、结构工程概况1、车间为全钢排架结构，柱为H型钢。排架柱最大截面为H600×280×10×16，柱顶标高10.95m；抗风柱截面为H400×230×6×12。屋架为6m跨非标梯形钢屋架，屋架线性高度，边跨为2022～3069，中跨为2391～2920。钢屋架、托梁与柱连接采用普通C4.6级螺栓连接。檩条：屋面檩条为冷弯薄壁卷边连续檩条，边跨截面尺寸为Z200×75×20×2.5；中跨截面尺寸为Z200×75×20×2.5，风机洞口两侧改为Q[20轻型槽钢，拉条为Φ12圆钢两端套丝（撑杆加DN40×3钢管）。外墙架：6m跨墙檩为CB180×70×20×2.0（2.5）冷弯薄壁型钢，9.0m跨墙檩以及门樘、门梁为Q[18轻型槽钢，拉条同屋面。内墙架：6.5m、7.5m跨为CB180×70×20×2.0（38轴为CB160×60×20×2.0）冷弯薄壁型钢，9.0m跨为CB180×70×20×2.5冷弯薄壁型钢，檩条为Φ12圆钢两端套丝（压杆加DN30×3钢管）。2、钢材：主厂房柱及其连接板等采用Q345B钢，焊条为E50系列，未特别注明的梁、柱、屋架及次构件均采用Q235B，焊条为E43系列。第二章目标管理一、质量目标达到钢结构国家验收要求的合格标准。二、工期目标总工期天（含因向其它施工单位提供配合及各施工单位交叉作业所影响的工期)。阶段性时间节点安排如下：（1）、提供设备基础施工的配合时间：年月日～年月日。（2）、钢结构吊装时间：年月日～年月日。（3）、厂房屋面板安装结束时间：年月日。三、安全目标杜绝重大人员伤亡和重大机械安全事故，轻伤率控制在1.5‰以下。第三章主要施工方法及技术措施钢结构施工方案本工程主要钢结...
