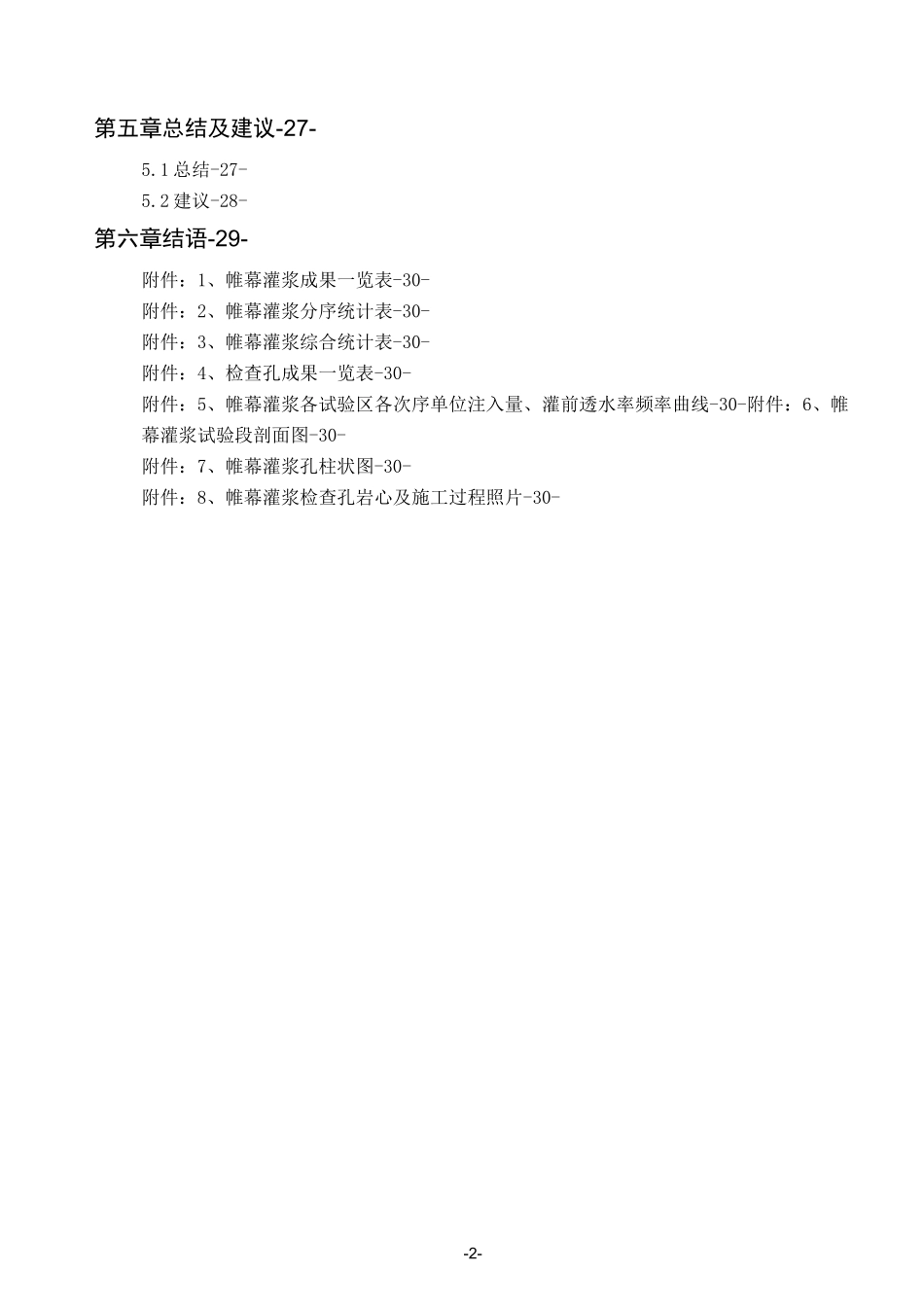

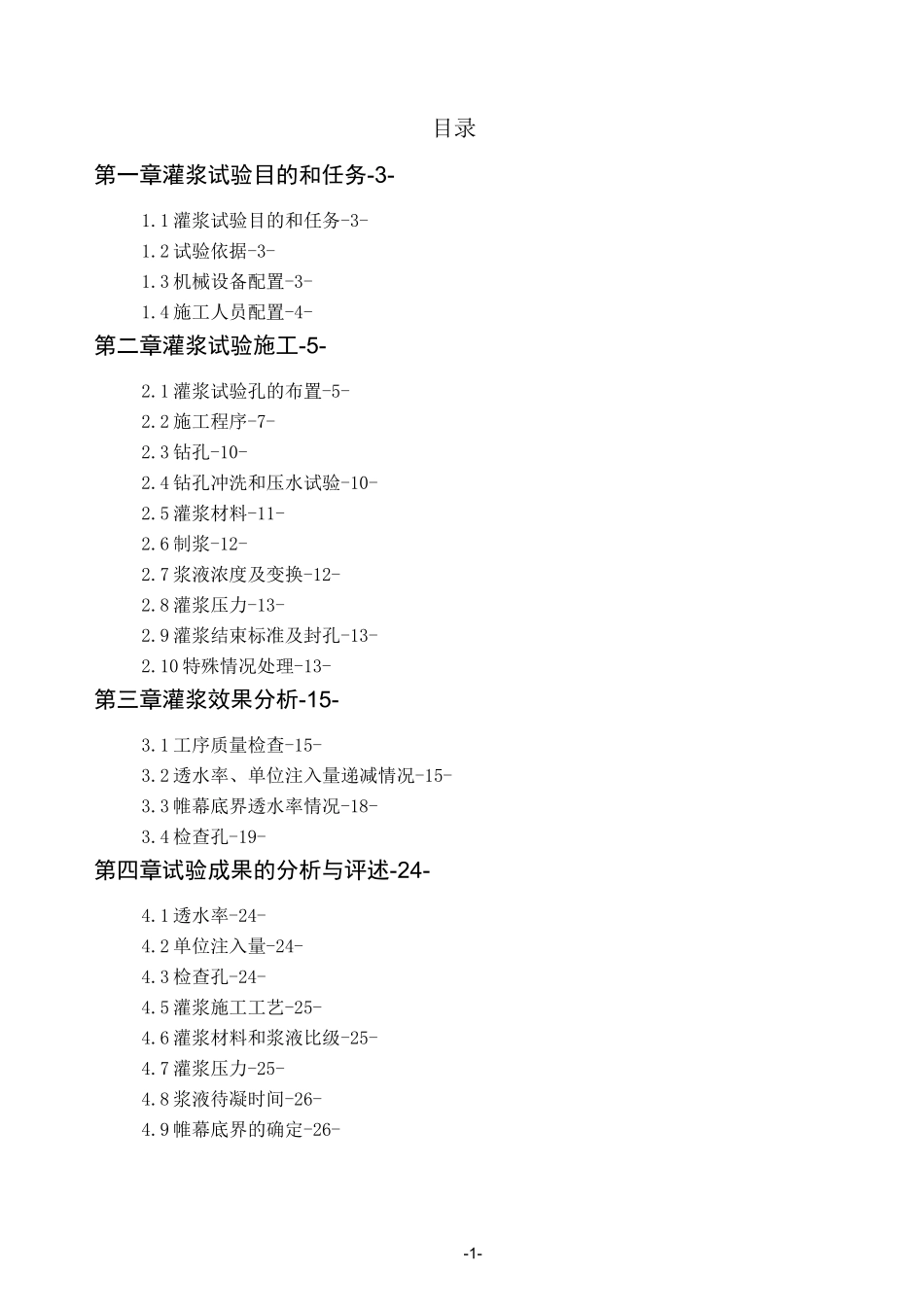

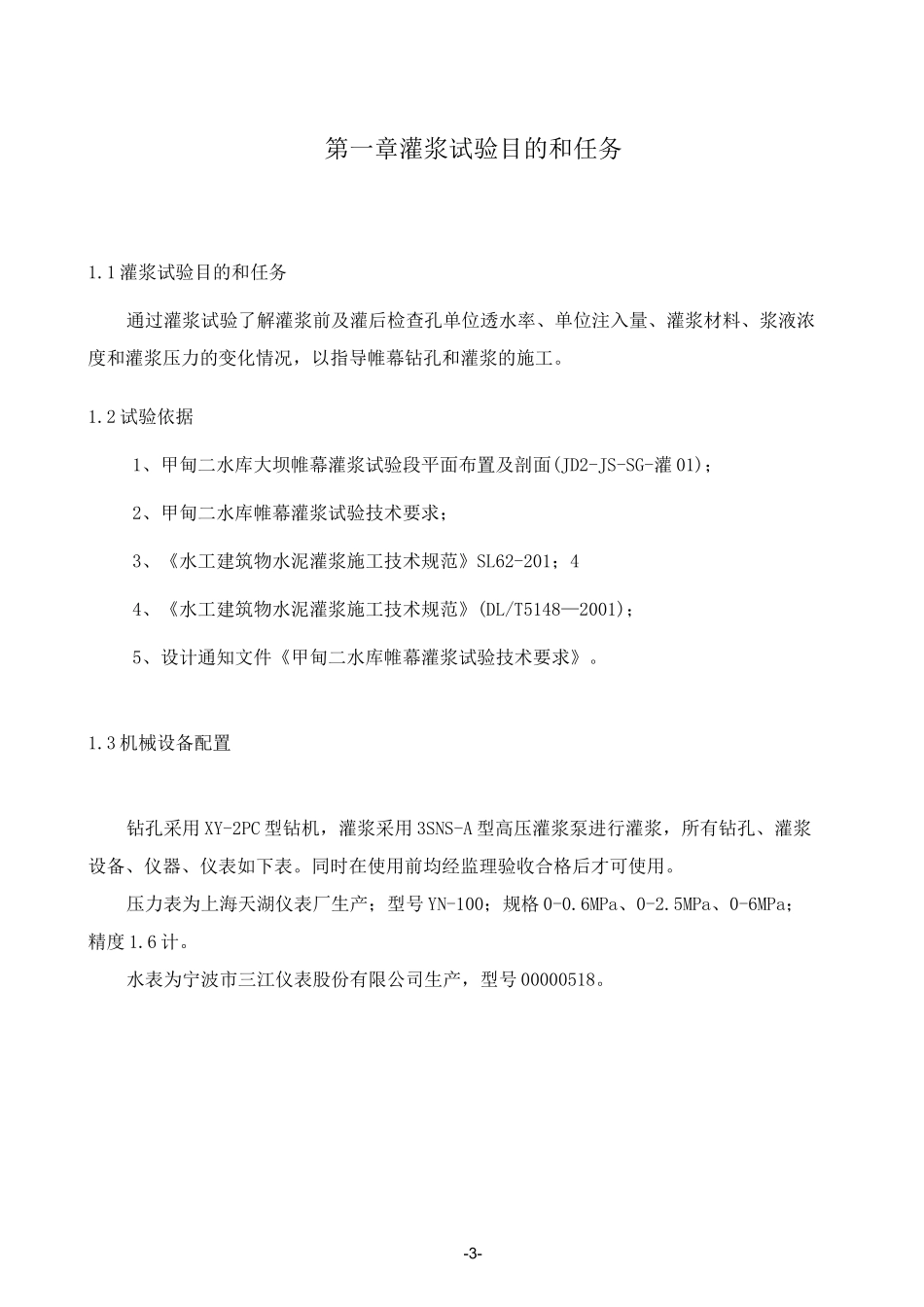

-1-目录第一章灌浆试验目的和任务-3-1.1灌浆试验目的和任务-3-1.2试验依据-3-1.3机械设备配置-3-1.4施工人员配置-4-第二章灌浆试验施工-5-2.1灌浆试验孔的布置-5-2.2施工程序-7-2.3钻孔-10-2.4钻孔冲洗和压水试验-10-2.5灌浆材料-11-2.6制浆-12-2.7浆液浓度及变换-12-2.8灌浆压力-13-2.9灌浆结束标准及封孔-13-2.10特殊情况处理-13-第三章灌浆效果分析-15-3.1工序质量检查-15-3.2透水率、单位注入量递减情况-15-3.3帷幕底界透水率情况-18-3.4检查孔-19-第四章试验成果的分析与评述-24-4.1透水率-24-4.2单位注入量-24-4.3检查孔-24-4.5灌浆施工工艺-25-4.6灌浆材料和浆液比级-25-4.7灌浆压力-25-4.8浆液待凝时间-26-4.9帷幕底界的确定-26--2-第五章总结及建议-27-5.1总结-27-5.2建议-28-第六章结语-29-附件：1、帷幕灌浆成果一览表-30-附件：2、帷幕灌浆分序统计表-30-附件：3、帷幕灌浆综合统计表-30-附件：4、检查孔成果一览表-30-附件：5、帷幕灌浆各试验区各次序单位注入量、灌前透水率频率曲线-30-附件：6、帷幕灌浆试验段剖面图-30-附件：7、帷幕灌浆孔柱状图-30-附件：8、帷幕灌浆检查孔岩心及施工过程照片-30--3-第一章灌浆试验目的和任务1.1灌浆试验目的和任务通过灌浆试验了解灌浆前及灌后检查孔单位透水率、单位注入量、灌浆材料、浆液浓度和灌浆压力的变化情况，以指导帷幕钻孔和灌浆的施工。1.2试验依据1、甲甸二水库大坝帷幕灌浆试验段平面布置及剖面(JD2-JS-SG-灌01)；2、甲甸二水库帷幕灌浆试验技术要求；3、《水工建筑物水泥灌浆施工技术规范》SL62-201；44、《水工建筑物水泥灌浆施工技术规范》(DL/T5148—2001)；5、设计通知文件《甲甸二水库帷幕灌浆试验技术要求》。1.3机械设备配置钻孔采用XY-2PC型钻机，灌浆采用3SNS-A型高压灌浆泵进行灌浆，所有钻孔、灌浆设备、仪器、仪表如下表。同时在使用前均经监理验收合格后才可使用。压力表为上海天湖仪表厂生产；型号YN-100；规格0-0.6MPa、0-2.5MPa、0-6MPa；精度1.6计。水表为宁波市三江仪表股份有限公司生产，型号00000518。-4-施工设备配置表序号设备名称规格型号单位数量备注1地质钻机XY-2PC台62灌浆泵3SNS-A台63双层立式灰浆搅拌机YXN400台64测斜仪KXP-2D(S)台15婆梅氏比重计0-70只1006压力表0-0.6、0-2.5、0-6MPa块2007水表LXS-25块1001.4施工人员配置施工人员配置表序号工种数量备注1技术人员42灌浆工63钻工64由工16辅助工6-5-第二章灌浆试验施工2.1灌浆试验孔的布置坝基帷幕灌浆为双排孔梅花型布置，排距均为1.0m,孔距均为2.0m。其中，坝横0+007.00〜0+016.00m为左岸试验段，孔号为SZK47、SZK48、SZK49、SZK50、SZK51；XZK5、XZK6、XZK7、XZK8、XZK9。坝横0+051.00〜0+060.00m为河床试验段，孔号为SZK69、SZK70、SZK71、SZK72、SZK73；XZK27、XZK28、XZK29、XZK30、XZK31。坝横0+115.00〜0+124.00m为右岸试验段，孔号为SZK101、SZK102、SZK103、SZK104、SZK105；XZK59、XZK60、XZK61、XZK62、XZK63。左岸SZK49、XZK5、XZK9号孔为I序孔，河床SZK69、SZK73、XZK29号孔为I序孔，右岸SZK101、SZK105、XZK61号孔为I序孔，左岸SZK47、SZK51、XZK7号孔为II序孔，河床SZK71、XZK27、XZK31号孔为II序孔，右岸SZK103、XZK59、XZK63号孔为II序孔，左岸SZK48、SZK50、XZK6、XZK8号孔为III序孔，河床SZK70、SZK72、XZK28、XZK30号孔为III序孔，右岸SZK102、SZK104、XZK60、XZK62号孔为III序孔；JI、J2、J3、J4、J5、J6为检查孔。贮+01n«0+123110+051*XZK6XZK61血+116沖*C(■+060矣试验段孔位布-6--7-2.2施工程序按逐级加密的原则进行施工，即先钻灌I序孔，再钻灌II序孔，最后进行III序孔的钻孔及施工。施工方法、方式及工序：（1）基岩清水钻进，开孔口径为91mm，并预埋孔口管，预埋深度为深入阻浆盖板以下，钻孔孔斜率应符合规定要求。（2）灌浆方式：预埋管埋设段（第一、二段）采用自上而下分段卡塞灌浆循环式灌浆；强风化段（阻浆盖板以下0〜10m）采用自上而下孔内循环式分段灌浆；弱风化段（10m〜终孔段）采用孔口封闭，纯压式灌浆方法。单孔施工工序为：造孔（第一段）一洗孔一压水试验（采用单点法）一卡塞灌浆...
