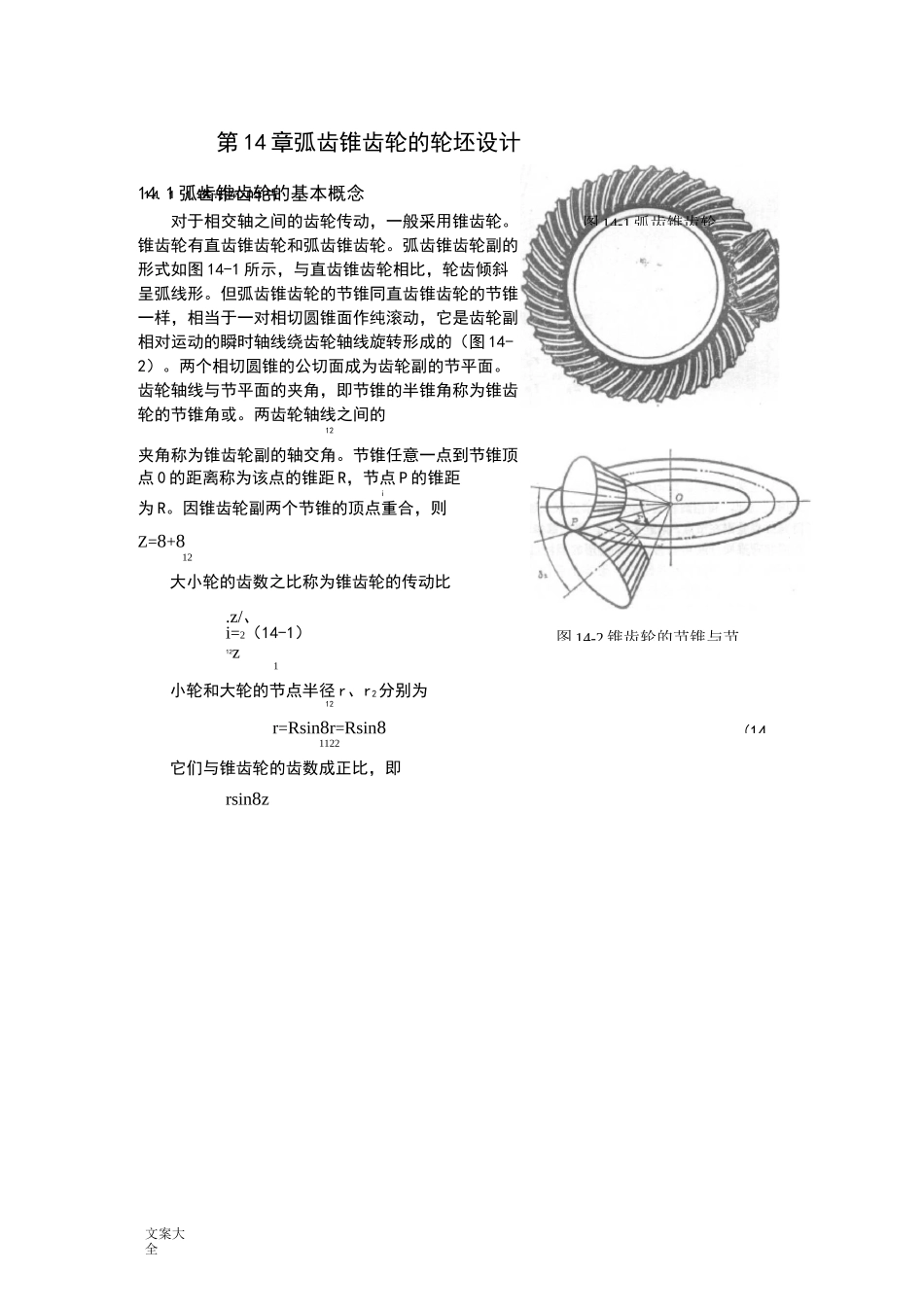

文案大全14.1.1锥齿轮的节(14第14章弧齿锥齿轮的轮坯设计14.1弧齿锥齿轮的基本概念对于相交轴之间的齿轮传动，一般采用锥齿轮。锥齿轮有直齿锥齿轮和弧齿锥齿轮。弧齿锥齿轮副的形式如图14-1所示，与直齿锥齿轮相比，轮齿倾斜呈弧线形。但弧齿锥齿轮的节锥同直齿锥齿轮的节锥一样，相当于一对相切圆锥面作纯滚动，它是齿轮副相对运动的瞬时轴线绕齿轮轴线旋转形成的（图14-2）。两个相切圆锥的公切面成为齿轮副的节平面。齿轮轴线与节平面的夹角，即节锥的半锥角称为锥齿轮的节锥角或。两齿轮轴线之间的12夹角称为锥齿轮副的轴交角。节锥任意一点到节锥顶点0的距离称为该点的锥距R，节点P的锥距i为R。因锥齿轮副两个节锥的顶点重合，则Z=8+812大小轮的齿数之比称为锥齿轮的传动比.z/、i=2（14-1）12z1小轮和大轮的节点半径r、r2分别为12r=Rsin8r=Rsin81122它们与锥齿轮的齿数成正比，即rsin8z图14-1弧齿锥齿轮图14-2锥齿轮的节锥与节
