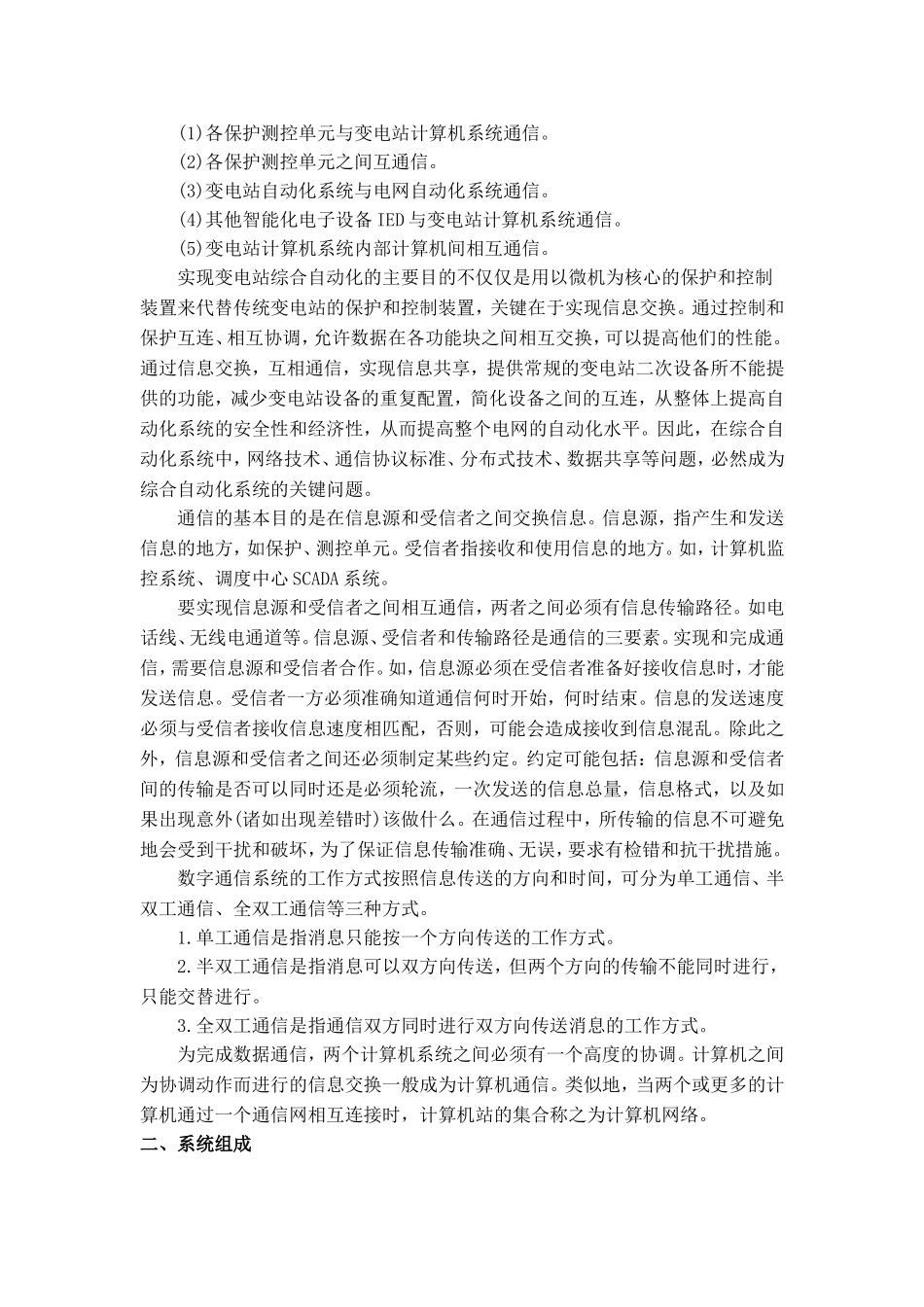

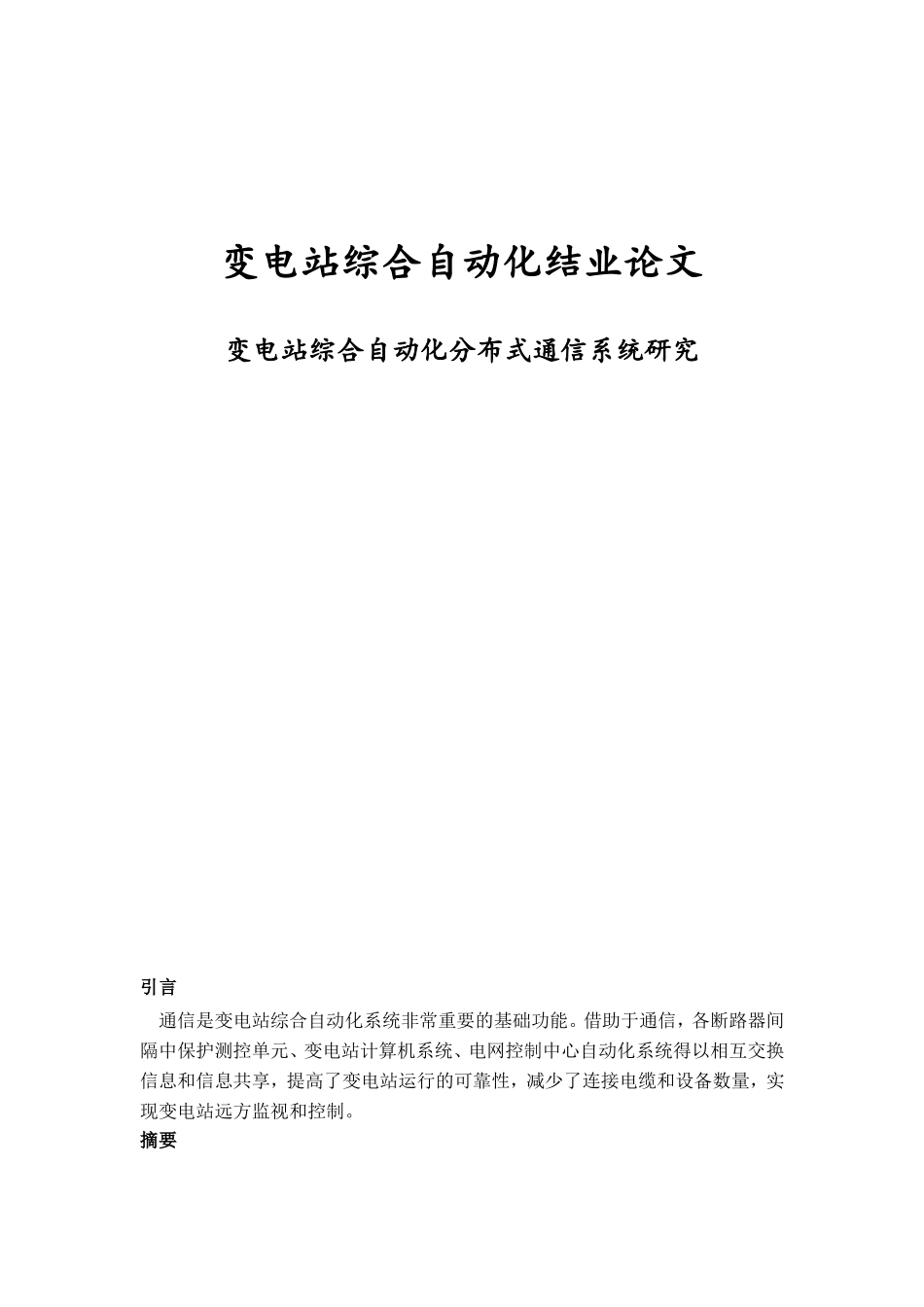

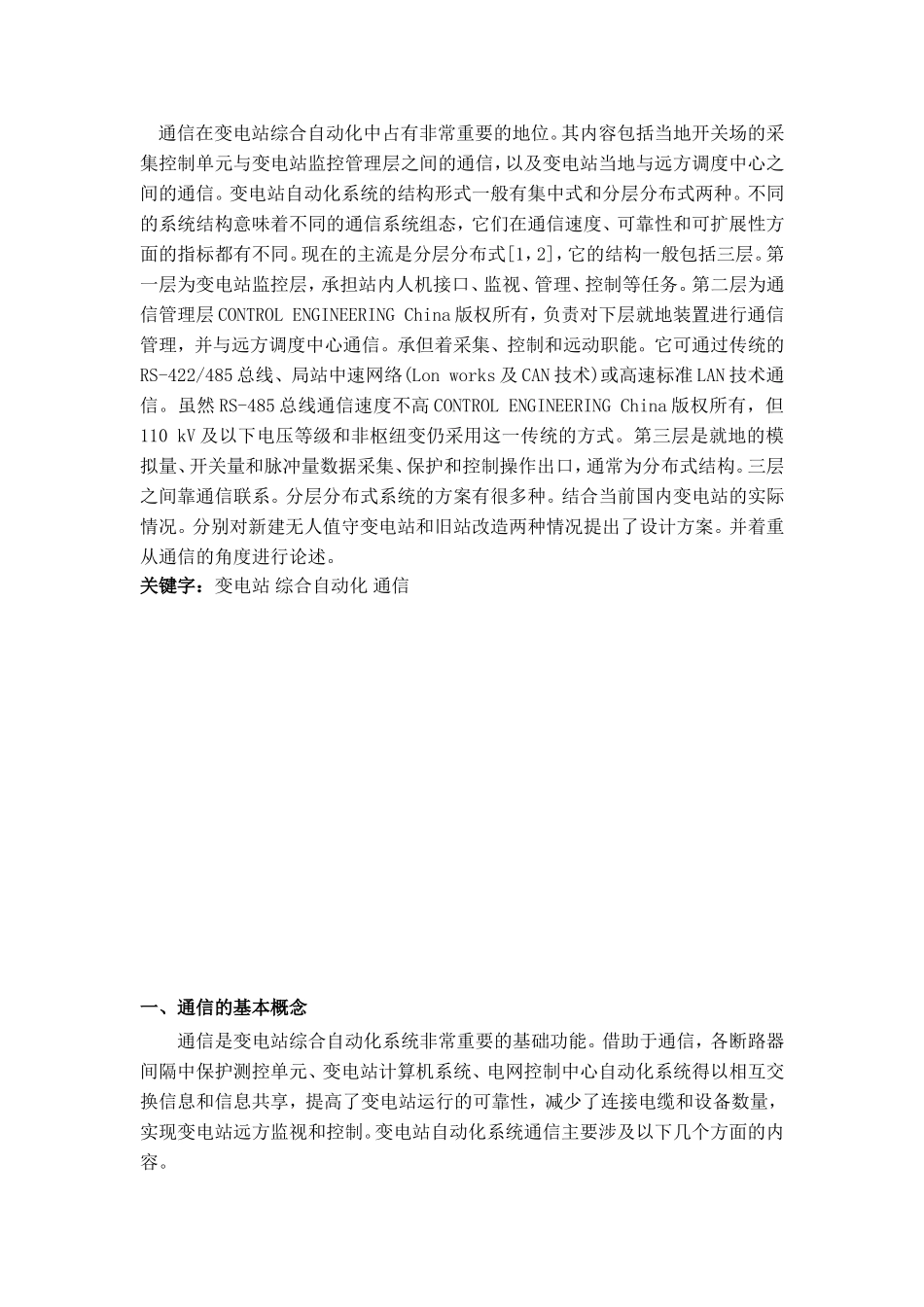

变电站综合自动化结业论文变电站综合自动化分布式通信系统研究引言通信是变电站综合自动化系统非常重要的基础功能。借助于通信，各断路器间隔中保护测控单元、变电站计算机系统、电网控制中心自动化系统得以相互交换信息和信息共享，提高了变电站运行的可靠性，减少了连接电缆和设备数量，实现变电站远方监视和控制。摘要通信在变电站综合自动化中占有非常重要的地位。其内容包括当地开关场的采集控制单元与变电站监控管理层之间的通信，以及变电站当地与远方调度中心之间的通信。变电站自动化系统的结构形式一般有集中式和分层分布式两种。不同的系统结构意味着不同的通信系统组态，它们在通信速度、可靠性和可扩展性方面的指标都有不同。现在的主流是分层分布式[1，2]，它的结构一般包括三层。第一层为变电站监控层，承担站内人机接口、监视、管理、控制等任务。第二层为通信管理层CONTROLENGINEERINGChina版权所有，负责对下层就地装置进行通信管理，并与远方调度中心通信。承但着采集、控制和远动职能。它可通过传统的RS-422/485总线、局站中速网络(Lonworks及CAN技术)或高速标准LAN技术通信。虽然RS-485总线通信速度不高CONTROLENGINEERINGChina版权所有，但110kV及以下电压等级和非枢纽变仍采用这一传统的方式。第三层是就地的模拟量、开关量和脉冲量数据采集、保护和控制操作出口，通常为分布式结构。三层之间靠通信联系。分层分布式系统的方案有很多种。结合当前国内变电站的实际情况。分别对新建无人值守变电站和旧站改造两种情况提出了设计方案。并着重从通信的角度进行论述。关键字：变电站综合自动化通信一、通信的基本概念通信是变电站综合自动化系统非常重要的基础功能。借助于通信，各断路器间隔中保护测控单元、变电站计算机系统、电网控制中心自动化系统得以相互交换信息和信息共享，提高了变电站运行的可靠性，减少了连接电缆和设备数量，实现变电站远方监视和控制。变电站自动化系统通信主要涉及以下几个方面的内容。(1)各保护测控单元与变电站计算机系统通信。(2)各保护测控单元之间互通信。(3)变电站自动化系统与电网自动化系统通信。(4)其他智能化电子设备IED与变电站计算机系统通信。(5)变电站计算机系统内部计算机间相互通信。实现变电站综合自动化的主要目的不仅仅是用以微机为核心的保护和控制装置来代替传统变电站的保护和控制装置，关键在于实现信息交换。通过控制和保护互连、相互协调，允许数据在各功能块之间相互交换，可以提高他们的性能。通过信息交换，互相通信，实现信息共享，提供常规的变电站二次设备所不能提供的功能，减少变电站设备的重复配置，简化设备之间的互连，从整体上提高自动化系统的安全性和经济性，从而提高整个电网的自动化水平。因此，在综合自动化系统中，网络技术、通信协议标准、分布式技术、数据共享等问题，必然成为综合自动化系统的关键问题。通信的基本目的是在信息源和受信者之间交换信息。信息源，指产生和发送信息的地方，如保护、测控单元。受信者指接收和使用信息的地方。如，计算机监控系统、调度中心SCADA系统。要实现信息源和受信者之间相互通信，两者之间必须有信息传输路径。如电话线、无线电通道等。信息源、受信者和传输路径是通信的三要素。实现和完成通信，需要信息源和受信者合作。如，信息源必须在受信者准备好接收信息时，才能发送信息。受信者一方必须准确知道通信何时开始，何时结束。信息的发送速度必须与受信者接收信息速度相匹配，否则，可能会造成接收到信息混乱。除此之外，信息源和受信者之间还必须制定某些约定。约定可能包括：信息源和受信者间的传输是否可以同时还是必须轮流，一次发送的信息总量，信息格式，以及如果出现意外(诸如出现差错时)该做什么。在通信过程中，所传输的信息不可避免地会受到干扰和破坏，为了保证信息传输准确、无误，要求有检错和抗干扰措施。数字通信系统的工作方式按照信息传送的方向和时间，可分为单工通信、半双工通信、全双工通信等三种方式。1.单工通信是指消息只能按一个方向传送的工作方式。2.半双工通信是指消息可以双方向传送，但两个方向的传输不能同...
