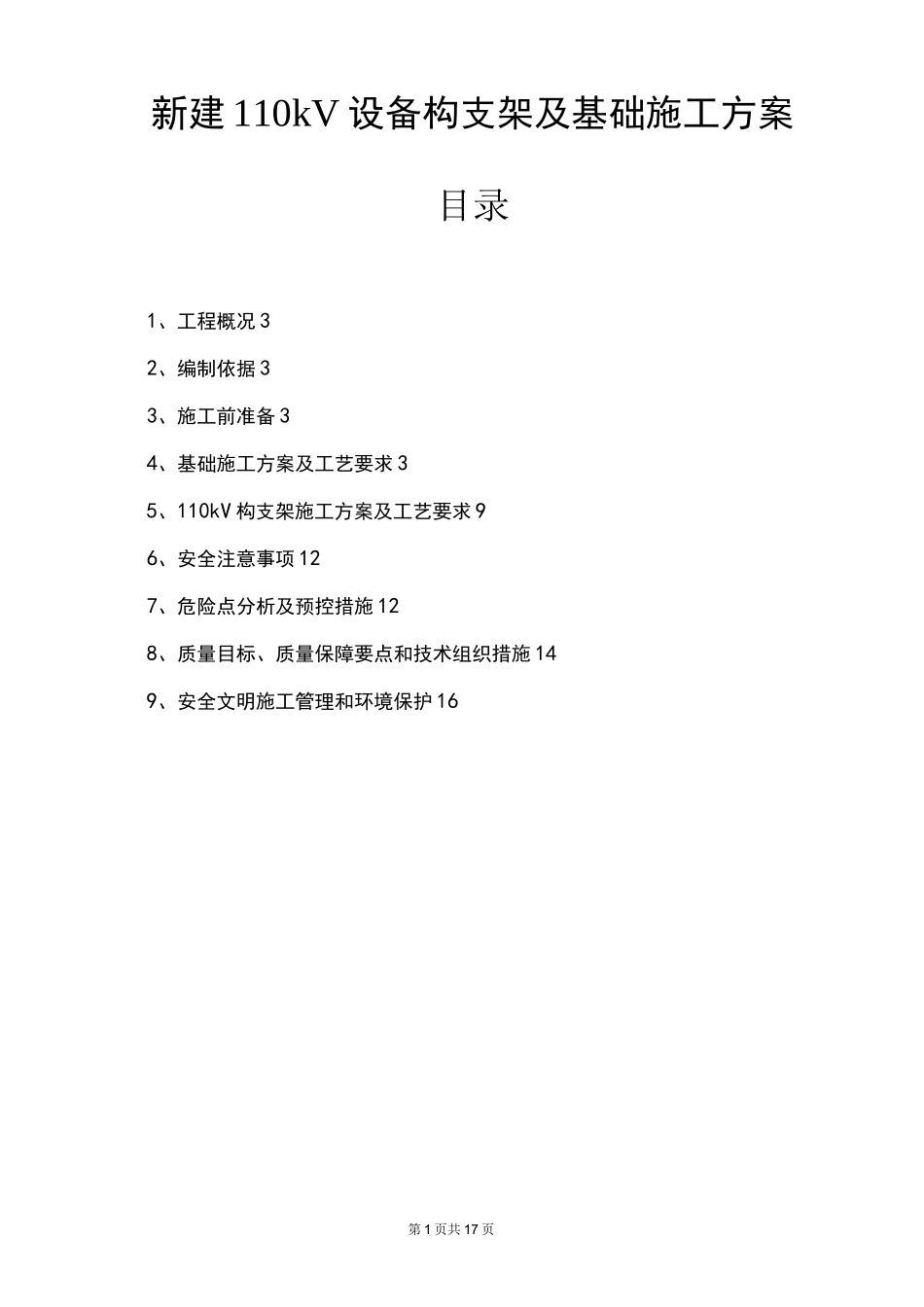

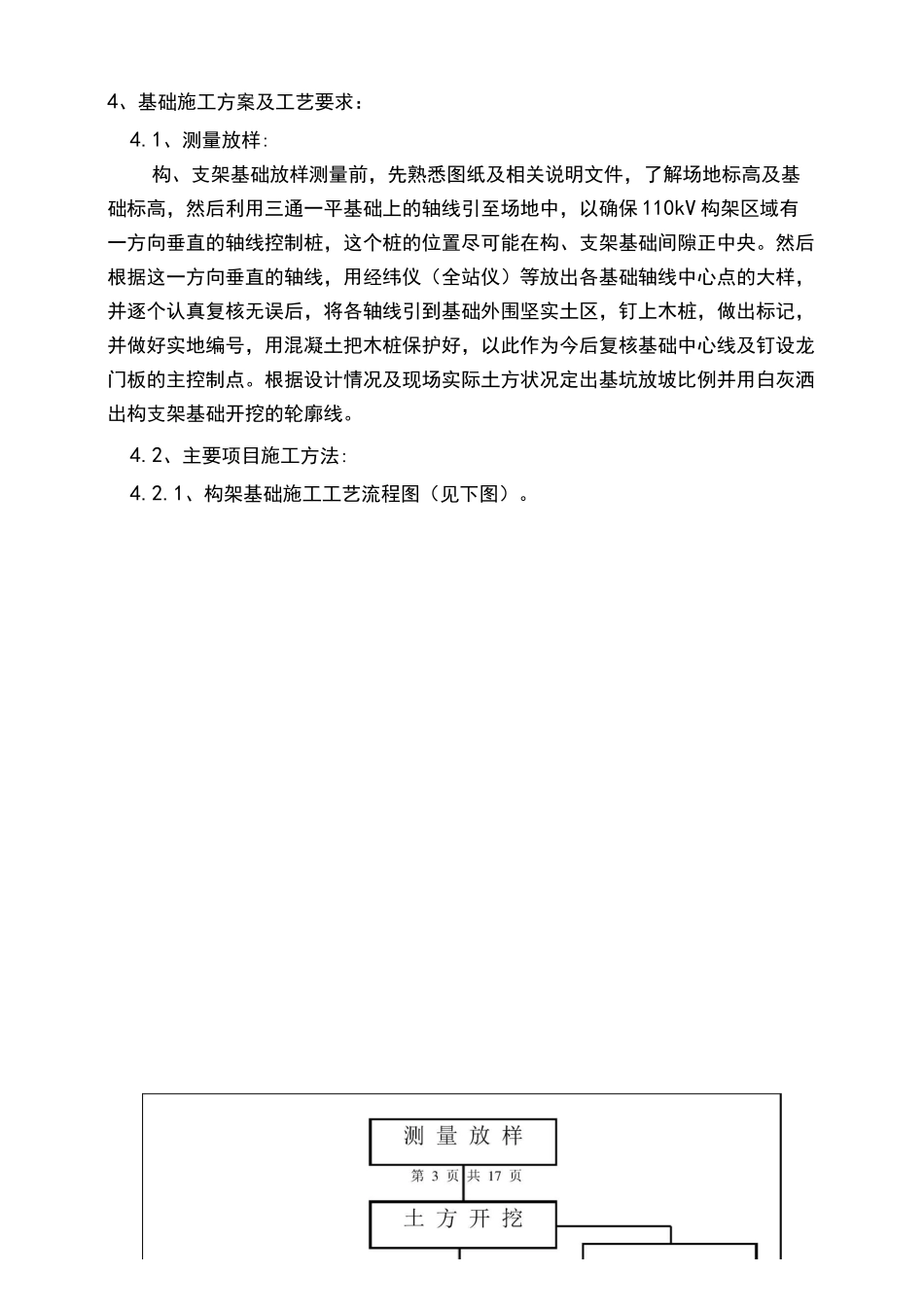

第1页共17页新建110kV设备构支架及基础施工方案目录1、工程概况32、编制依据33、施工前准备34、基础施工方案及工艺要求35、110kV构支架施工方案及工艺要求96、安全注意事项127、危险点分析及预控措施128、质量目标、质量保障要点和技术组织措施149、安全文明施工管理和环境保护16第2页共17页1、工程概况：本期需拆除并新建110kV设备区构支架及基础。一期110kV设备区构支架均为混凝土离心杆，混凝土杯口基础，天然地基。参照标准化设计，本期屋外配电装置构支架柱均采用标准钢管杆，其中，110kV设备区构架柱采用①300*6A型杆横梁为e102*6三角桁架梁；支架柱均为①273*6钢管杆。本期基础采用混凝土地脚螺栓基础，天然地基。本期需对现有220kV隔离开关支架及基础进行改造，拆除并新建设备支架及基础。新建支架采用钢管杆支架，混凝土地脚螺栓基础，天然地基。上述基础均采用常规C30混凝土基础，HGIS基础采用块式混凝土基础。所有钢构件采用镀锌防腐。2、编制依据：2.1、设计单位提供的图纸资料2.2、《建筑工程施工质量验收统一标准》(GB50300-2001)2.3、《建筑地基基础工程施工质量验收规范》(GB50202-2002)2.4、《国家电网公司输变电工程施工工艺示范手册》的通知基建质量〔2006〕135号2.5、《工程建设标准强制性条文》(电力工程部分)建标(2006)102号2.6、《电力建设施工质量验收及评定规程第1部分土建工程》DL/T5210.1-20053、施工前准备：3.1、组织有关技术人员充分熟悉图纸、明确设计意图，认真做好图纸自审、交监理组织会审并把会审纪要内容向施工技术人员进行技术交底。3.2、组织进一步明确研究施工方案，根据施工预算，提出材料用量及进场时间计划并制定周材料需要量计划。3.3、做好砂、石料的筹备工作和原材料的试验试配工作。3.4、落实水泥、钢筋进库的工作并做好检验工作。3.5、组织和落实劳动力，根据工程进度要求对劳动力配备进行分工种调配，并根据进场时间需要，做好调派安排计划，确保工期。3.6、组织和落实机械设备、施工机具及小型机械设备的进场和购买工作。4、基础施工方案及工艺要求：4.1、测量放样:构、支架基础放样测量前，先熟悉图纸及相关说明文件，了解场地标高及基础标高，然后利用三通一平基础上的轴线引至场地中，以确保110kV构架区域有一方向垂直的轴线控制桩，这个桩的位置尽可能在构、支架基础间隙正中央。然后根据这一方向垂直的轴线，用经纬仪（全站仪）等放出各基础轴线中心点的大样，并逐个认真复核无误后，将各轴线引到基础外围坚实土区，钉上木桩，做出标记，并做好实地编号，用混凝土把木桩保护好，以此作为今后复核基础中心线及钉设龙门板的主控制点。根据设计情况及现场实际土方状况定出基坑放坡比例并用白灰洒出构支架基础开挖的轮廓线。4.2、主要项目施工方法:4.2.1、构架基础施工工艺流程图（见下图）。第4页共17页4.2.2土方开挖:4.2.2.1基坑开挖前，应做好上部排水工作，在基坑四周用土筑起一个小堤，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土。4.2.2.2进行测量定位，抄平放线，定出开挖宽度。基础土方开挖必须控制好基底标高，为避免扰动地基土，机械挖土至基底标高以上100mm处止,剩余部分用人工修整，如果不能立即进行下一道工序施工时，应预留15cm〜30cm厚地基土。为了避免挖好的基坑不至于塌方，根据现场土质的实际情况和施工实际情况进行放坡。另外，挖好后基坑底部的工第5页共17页作面应保证有300mm，以便于木工安装模板有足够的工作面，所以，挖方区放坡按1:0.5的放坡；填方区根据实际情况做好放坡，并加强边坡支护，严格监控，避开雨天施工。4.2.3基础垫层模板及基础模板:4.2.3.1基础挖至设计标高，模板交接处采用胶布粘贴，直角处采用橡皮垫不至于漏浆。人字杆基础口杯须保持每根开尺寸的准确，注意杯口的朝向问题。4.2.3.2为保证模板有足够的刚度，外边采用楞木与钢管加固，底部采用10cmX10cm方木压边，并加大加固的点，竖向采用混凝土垫块支撑；杯芯模板也应保证有足够的刚度，所以，除四角有5cmX10cm方木加固外，中间还必须有横挡。4.2.3.3为保证水平、轴线控制，轴线采用经纬仪、水平采用水准仪进行测量，而且需经复...
