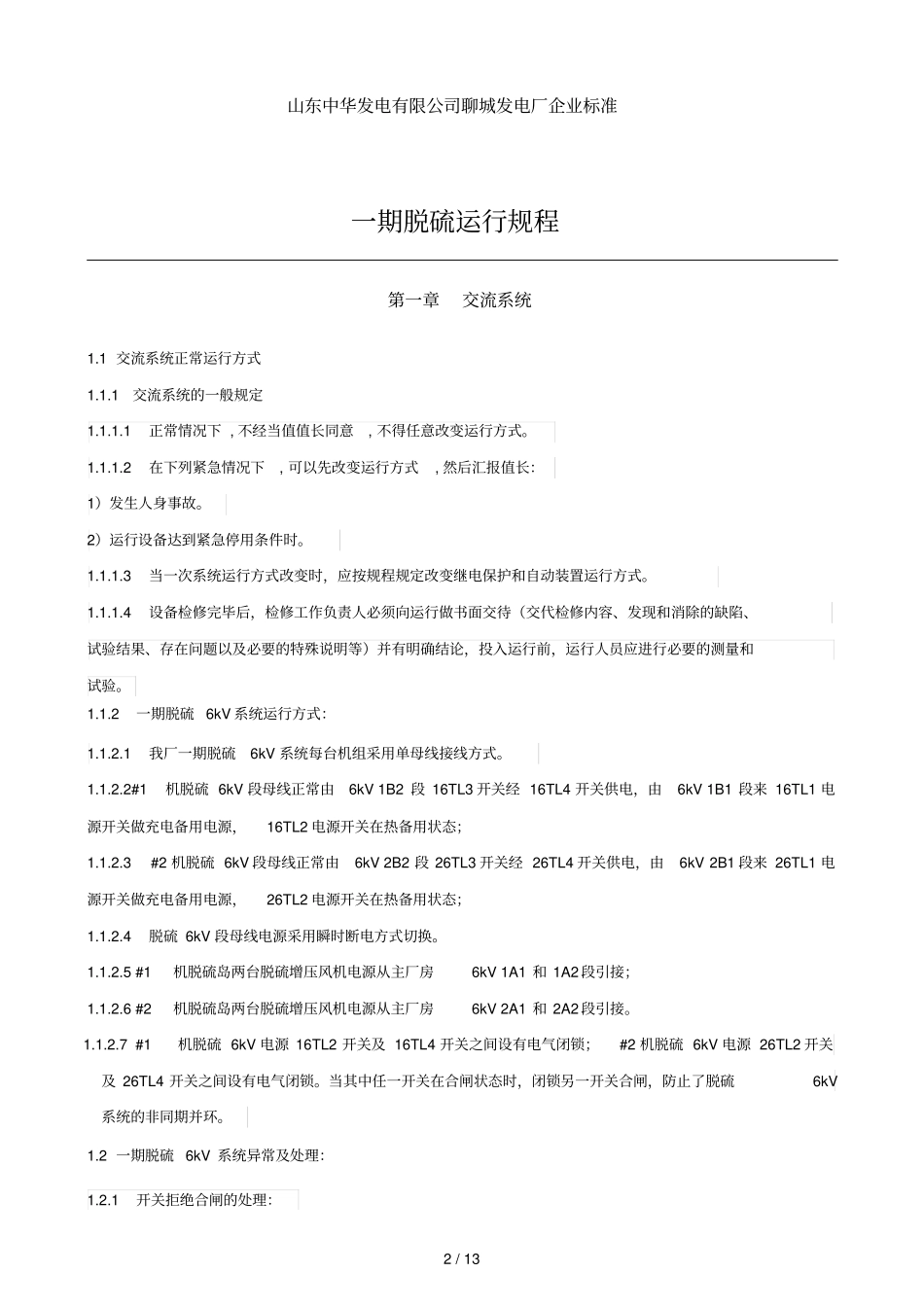

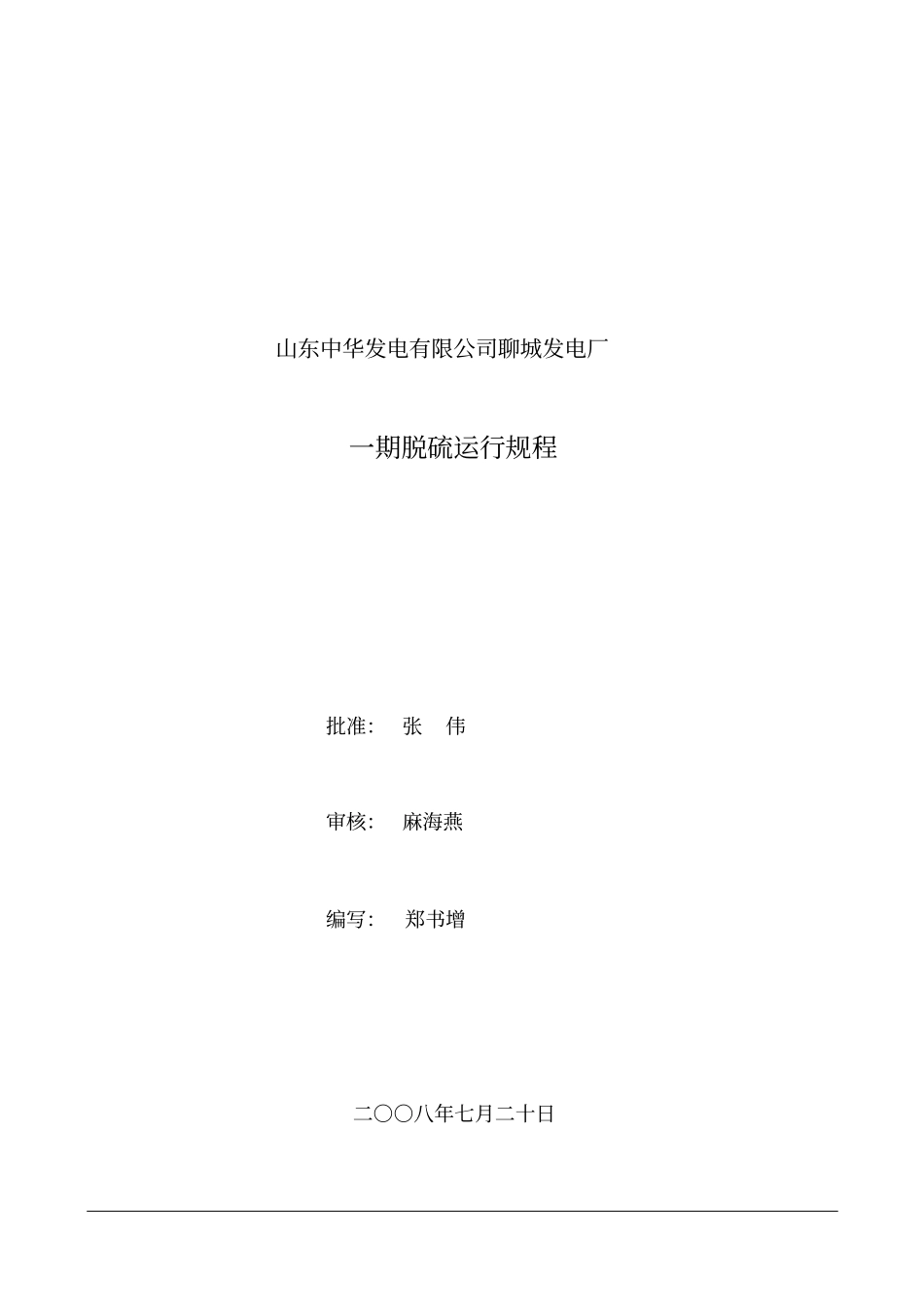

山东中华发电有限公司聊城发电厂一期脱硫运行规程批准：张伟审核：麻海燕编写：郑书增二○○八年七月二十日2/13山东中华发电有限公司聊城发电厂企业标准一期脱硫运行规程第一章交流系统1.1交流系统正常运行方式1.1.1交流系统的一般规定1.1.1.1正常情况下,不经当值值长同意,不得任意改变运行方式。1.1.1.2在下列紧急情况下,可以先改变运行方式,然后汇报值长：1）发生人身事故。2）运行设备达到紧急停用条件时。1.1.1.3当一次系统运行方式改变时，应按规程规定改变继电保护和自动装置运行方式。1.1.1.4设备检修完毕后，检修工作负责人必须向运行做书面交待（交代检修内容、发现和消除的缺陷、试验结果、存在问题以及必要的特殊说明等）并有明确结论，投入运行前，运行人员应进行必要的测量和试验。1.1.2一期脱硫6kV系统运行方式：1.1.2.1我厂一期脱硫6kV系统每台机组采用单母线接线方式。1.1.2.2#1机脱硫6kV段母线正常由6kV1B2段16TL3开关经16TL4开关供电，由6kV1B1段来16TL1电源开关做充电备用电源，16TL2电源开关在热备用状态；1.1.2.3#2机脱硫6kV段母线正常由6kV2B2段26TL3开关经26TL4开关供电，由6kV2B1段来26TL1电源开关做充电备用电源，26TL2电源开关在热备用状态；1.1.2.4脱硫6kV段母线电源采用瞬时断电方式切换。1.1.2.5#1机脱硫岛两台脱硫增压风机电源从主厂房6kV1A1和1A2段引接；1.1.2.6#2机脱硫岛两台脱硫增压风机电源从主厂房6kV2A1和2A2段引接。1.1.2.7#1机脱硫6kV电源16TL2开关及16TL4开关之间设有电气闭锁；#2机脱硫6kV电源26TL2开关及26TL4开关之间设有电气闭锁。当其中任一开关在合闸状态时，闭锁另一开关合闸，防止了脱硫6kV系统的非同期并环。1.2一期脱硫6kV系统异常及处理：1.2.1开关拒绝合闸的处理：3/131.2.1.1检查开关有无电气闭锁；1.2.1.2检查开关是否由电气限位开关闭锁引起；1.2.1.3控制回路及开关辅助接点是否良好；1.2.1.4开关机械部分有无卡涩失灵现象；1.2.1.5检查控制电源、电压是否正常；1.2.1.6“远方”“就地”方式选择开关位置是否正确；1.2.1.7若不能消除时，应联系检修处理。1.2.2开关拒绝分闸的处理：1.2.2.1检查控制电源、电压是否正常；1.2.2.2检查控制回路是否断线或接触不良；1.2.2.3开关辅助接点是否良好，机构是否损坏；1.2.2.4检查开关是否由电气限位开关闭锁引起；1.2.2.5若不能消除时，应联系检修处理。1.2.3一期脱硫6KV母线TV断线的处理：1.2.3.1象征：1）“TV断线”信号发出；2）电压表、有功表指示降低或到零；1.2.3.2处理：1）退出母线低电压保护压板；2）检查TV二次快速小开关，若快速小开关跳闸，应首先拉开直流小开关，再合上TV二次快速小开关，检查电压正常，合上直流小开关；若再次跳闸，应通知检修处理；3）TV一次保险熔断，应拉出TV小车，更换TV一次保险；若TV一次保险再次熔断，应通知检修处理；4）TV回路正常后，投入母线低电压保护压板；1.2.4一期脱硫6kV母线故障的处理：1.3.4.1象征：1）电源开关跳闸，综合保护动作报警信号灯燃亮，报警窗显示保护动作信息；2）母线电压表指示到零；1.2.4.2处理：1）检查保护动作情况，确定故障范围，拉开故障母线上所有开关；2）停运故障母线电压互感器，将故障母线停电做安全措施，联系检修处理；3）在未查明原因前，不准对该母线送电。经检修交代该母线故障点确已消除并经测母线绝缘良好后，方4/13可该母线充电，恢复脱硫变运行。1.2.5一期脱硫变故障的处理：1.2.5.1象征：1）脱硫变高、低压侧开关跳闸，综合保护动作报警信号灯燃亮，报警窗显示保护动作信息；2）脱硫400VPC母线电压表指示到零；1.2.5.2处理：1）检查保护动作情况，确定故障范围；2）将脱硫变停电做安全措施，联系检修处理；3）在未查明原因前，不准对脱硫变送电。经检修交代故障点确已消除并经测脱硫变绝缘良好后，方可对脱硫变充电，联系脱硫值班人员恢复脱硫400VPC母线正常运行方式。第二章配电装置2.1设备规范2.1.1#1、#2脱硫变规范型式树脂浇注绝缘干式压变压器标准GB6450--1986产品型号SCB9-2000/6/0.4额定容量2000KVA额定电压6.3±2X2.5％/0.4KV额定电流183.3/2888.8A连续输出额定容量2000KVA额定频率50H...
