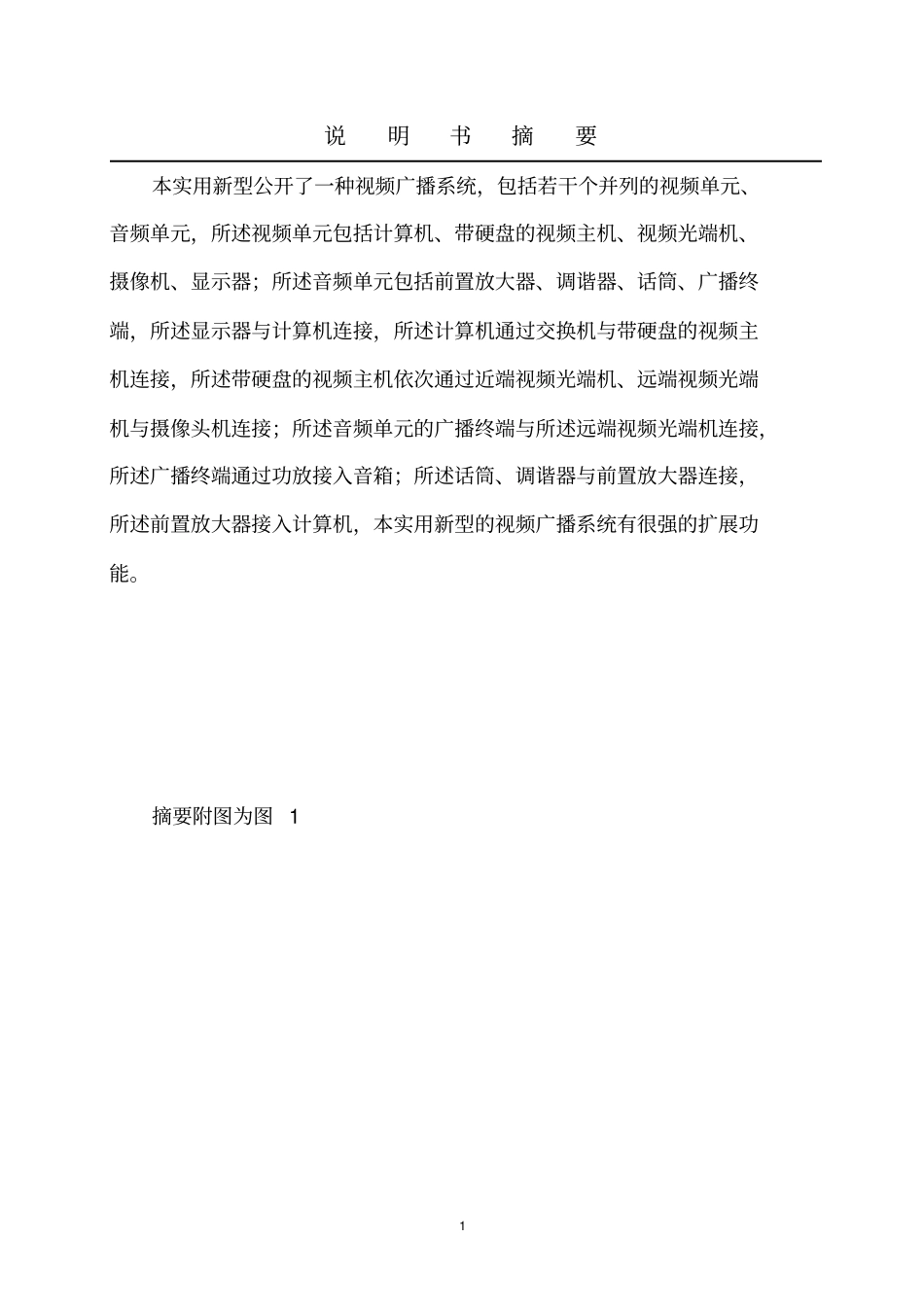

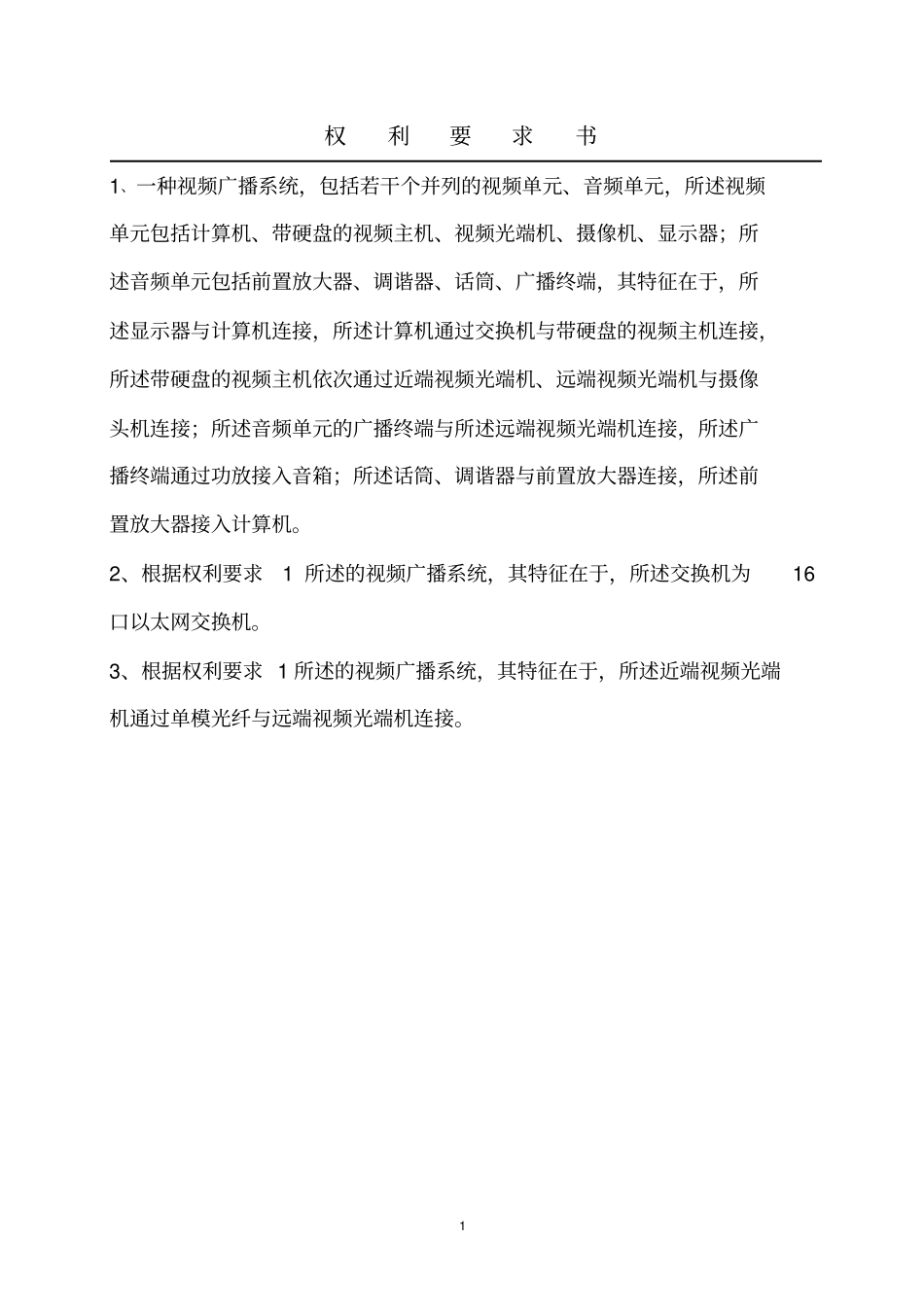

1说明书摘要本实用新型公开了一种视频广播系统，包括若干个并列的视频单元、音频单元，所述视频单元包括计算机、带硬盘的视频主机、视频光端机、摄像机、显示器；所述音频单元包括前置放大器、调谐器、话筒、广播终端，所述显示器与计算机连接，所述计算机通过交换机与带硬盘的视频主机连接，所述带硬盘的视频主机依次通过近端视频光端机、远端视频光端机与摄像头机连接；所述音频单元的广播终端与所述远端视频光端机连接，所述广播终端通过功放接入音箱；所述话筒、调谐器与前置放大器连接，所述前置放大器接入计算机，本实用新型的视频广播系统有很强的扩展功能。摘要附图为图121权利要求书1、一种视频广播系统，包括若干个并列的视频单元、音频单元，所述视频单元包括计算机、带硬盘的视频主机、视频光端机、摄像机、显示器；所述音频单元包括前置放大器、调谐器、话筒、广播终端，其特征在于，所述显示器与计算机连接，所述计算机通过交换机与带硬盘的视频主机连接，所述带硬盘的视频主机依次通过近端视频光端机、远端视频光端机与摄像头机连接；所述音频单元的广播终端与所述远端视频光端机连接，所述广播终端通过功放接入音箱；所述话筒、调谐器与前置放大器连接，所述前置放大器接入计算机。2、根据权利要求1所述的视频广播系统，其特征在于，所述交换机为16口以太网交换机。3、根据权利要求1所述的视频广播系统，其特征在于，所述近端视频光端机通过单模光纤与远端视频光端机连接。1说明书一种视频广播系统技术领域本实用新型涉及一种视频广播监控系统。背景技术现有的视频广播系统如图1，该系统无扩展性，在距离传输上受限于传统硬件。实用新型内容本实用新型所要解决的技术问题是，针对现有技术不足，提供一种功能强大、方便扩展的视频广播系统。为解决上述技术问题，本实用新型所采用的技术方案是：一种视频广播系统，包括若干个并列的视频单元、音频单元，所述视频单元包括计算机、带硬盘的视频主机、视频光端机、摄像机、显示器；所述音频单元包括前置放大器、调谐器、话筒、广播终端，所述显示器与计算机连接，所述计算机通过交换机与带硬盘的视频主机连接，所述带硬盘的视频主机依次通过近端视频光端机、远端视频光端机与摄像头机连接；所述音频单元的广播终端与所述远端视频光端机连接，所述广播终端通过功放接入音箱；所述话筒、调谐器与前置放大器连接，所述前置放大器接入计算机。与现有技术相比，本实用新型所具有的有益效果为：本实用新型的视频广播系统有很强的扩展功能，只要网络接通的情况下就可以扩展新的监控点，维护费用低，系统功能强大、利用灵活、全数字化录像方便于保存和检索。2附图说明图1为现有的视频广播系统结构示意图；图2为本实用新型一实施例视频系统结构示意图；图3为本实用新型一实施例广播系统结构示意图。具体实施方式如图2和图3所示，本实用新型一实施例包括包括若干个并列的视频单元、音频单元，所述视频单元包括计算机、带硬盘的视频主机、视频光端机、摄像机、显示器；所述音频单元包括前置放大器、调谐器、话筒、广播终端，所述显示器与计算机连接，所述计算机通过交换机与带硬盘的视频主机连接，所述带硬盘的视频主机依次通过近端视频光端机、远端视频光端机与摄像头机连接；所述音频单元的广播终端与所述远端视频光端机连接，所述广播终端通过功放接入音箱；所述话筒、调谐器与前置放大器连接，所述前置放大器接入计算机。所述交换机为16口以太网交换机。所述近端视频光端机通过单模光纤与远端视频光端机连接。所述广播终端为IP广播终端。视屏广播后台计算机通过以太网双绞线与对外通讯的交换机相连，交换机通过近端视频光端机连接到远端视频光端机，远端视频光端机与现地的视频摄像机一对一相接，构成整个视频网络。而广播网络则通过话筒或者调谐器将音频信号送至前置放大器，功放经过电脑中的音频处理软件将音频信号经交换机至近端视频光端机，经过光纤送至远端光端机后，然后发送到各个站点的音箱上。31说明书附图图12图23图34
