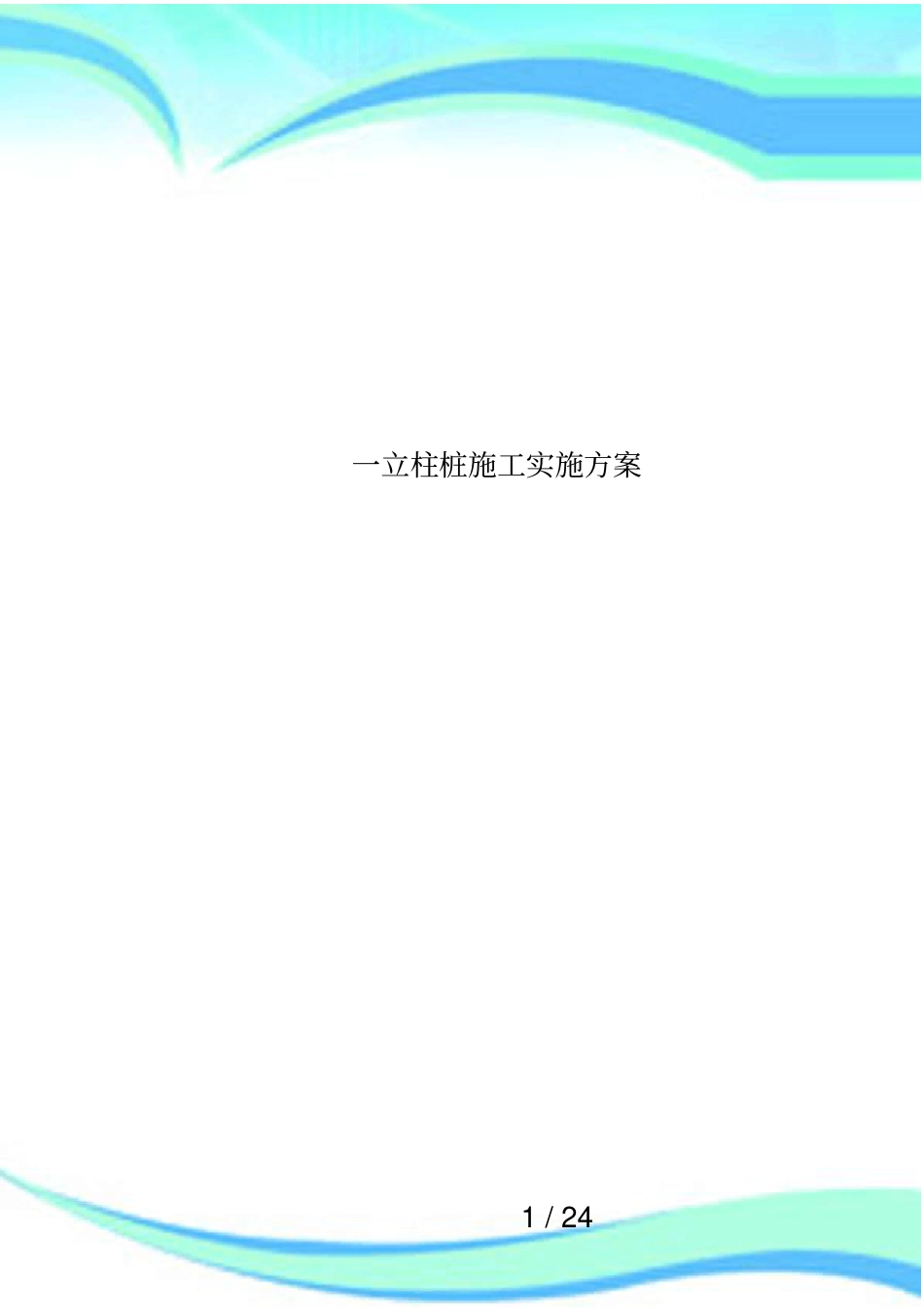

一立柱桩施工实施方案VIP免费

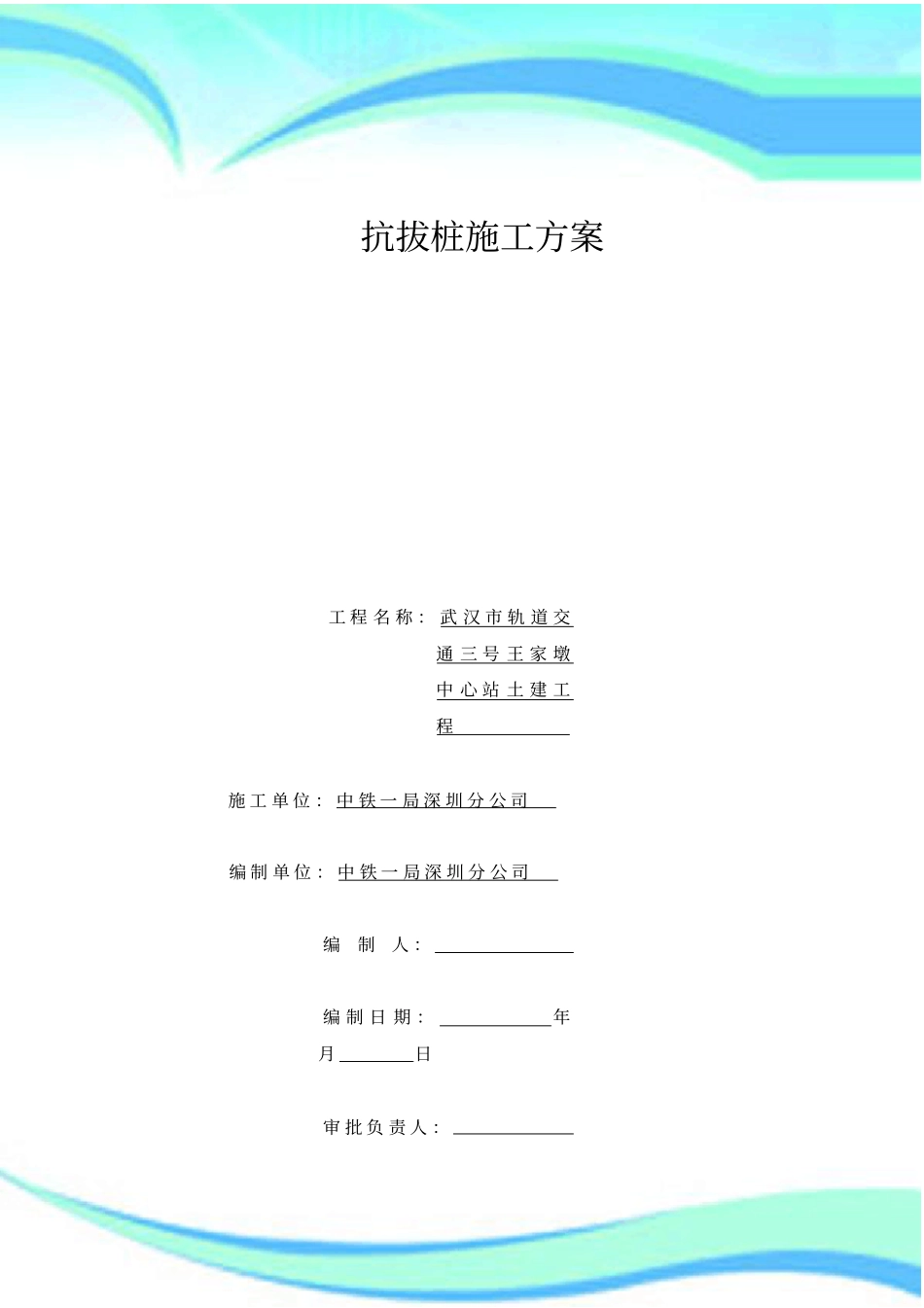

1/24一立柱桩施工实施方案2/24————————————————————————————————作者：————————————————————————————————日期：抗拔桩施工方案工程名称：武汉市轨道交通三号王家墩中心站土建工程施工单位：中铁一局深圳分公司编制单位：中铁一局深圳分公司编制人：编制日期：年月日审批负责人：1/24审批日期：年月日个人收集整理，勿做商业用途2/24目录一、工程概况.................错误！未定义书签。二、施工组织部署.............错误！未定义书签。三、施工准备工作.............错误！未定义书签。四、施工方法及工艺...........错误！未定义书签。五、搅拌桩施工控制...........错误！未定义书签。六、质量检验.................错误！未定义书签。七、雨天施工工作安排.........错误！未定义书签。八、质量保证措施.............错误！未定义书签。九、工期保证措施.............错误！未定义书签。十、文明施工保证措施.........错误！未定义书签。十一、施工安全保证措施.......错误！未定义书签。个人收集整理，勿做商业用途3/24武汉市轨道交通三号线王家墩中心站土建工程抗拔桩施工方案一、工程概况1、施工概况武汉市轨道交通3号线王家墩中心站位于规划王家墩商务区核心区域，商务东路、珠江路、商务西路及泛海路形成的地块中（停用后王家墩机场内，现状为机场跑道及绿化），规划下沉式广场下方，与规划七号线呈“十”字换乘，三号线车站呈南北走向，七号线呈东西走向，三、七号线车站同步设计、同步实施。逆作阶段由一柱一桩和地下连续墙组成竖向支撑系统并与逆做结构板共同构成基坑支护。逆作过程还有较大的施工动荷载，因此，一柱一桩施工是逆作施工最重要的工序之一，施工质量和精度要求较高。为缩短工期，抗拔桩施工与地下连续墙、三轴搅拌桩同步施工，导致抗拔桩施工作业面狭小。2、工程地质概况：施工场地原始地貌属长江冲击Ⅰ级阶地，各岩土层的地层岩性如下：（1）地面下0.4m~7.1m普遍分布由粘性土与砖块、碎石、块石、片石炉渣等建筑及生活垃圾混合而成的杂填土。（2）③4层粉质粘土夹粉土，③5层粉砂夹粉土，④1、④2层粉细沙，④3层中粗砂夹砾卵石。3、水文地质概况：施工范围内地下水按赋存条件，可分为上部滞水、潜水、孔隙承压水、碎屑岩裂隙水。2、设计要求本工程钢立柱共计305根，尺寸为460×460mm。工艺采用钻孔灌注桩施工，直径为800mm桩基混凝土设计强度为C35；。所有一柱一桩均要求进行桩底后注浆，并按逆作施工监测要求埋设相关检测和监测点。设计参数如下表。钢立柱参数一览表类别格构柱长度（m）钻孔长度（m）角钢规格根数LZ18.535142×12173LZ21635180×1424LZ32135200×2044LZ4935142×1212个人收集整理，勿做商业用途4/24LZ516.535180×14523、桩位平面布置图立柱桩桩位平面图说明：4、施工环境协和医院门诊医技大楼位于协和医院院内，施工场地南临60米宽解放大道，四周高楼林立，施工场地狭窄，地理位置显著。特殊的地理环境对施工过程中的安全、质量、进度和文明施工等要求很高。5、水文、地质条件施工场地位于长江、汉江冲积一级阶地，地下水类型包括上层滞水和孔隙承压水。勘察期间测得场地内部分勘探孔上层滞水静止水位埋深在地表下1.30～2.00m，相当于标高为19.03～19.99m。勘察期间，实测到的孔隙承压水位埋深在地表下5.00m，相当于高程16.20m。孔隙承压水位年变化幅度为3～4米。根据勘察钻探揭露深度范围内，场地岩土层自上而下主要由五个单元层组成，从成因上看，（1)单元层属人工填土（Qml)；（2)单元层属第四系全新统冲积（Q4al)一般粘性土层；（3)单元层属第四系全新统冲积（Q4al)粉砂层；（4)单元层属第四系全新统冲积（Q4al)的砾卵石夹中粗砂层；（5)单元层属志留系（S)泥岩。地层特性详见勘察报告本工程的一柱一桩的桩基从地下室承台往下约34，设计选用第（4）砾卵石夹中粗砂层为桩端持力层。实际成孔深度约50米。个人收集整理，勿做商业用途5/24一、施工布署1、施工工期因本工程项目工期紧，为配合总进度计划的安排，一柱一桩的施工时间段初定为2009年12月8日至2010年2...
