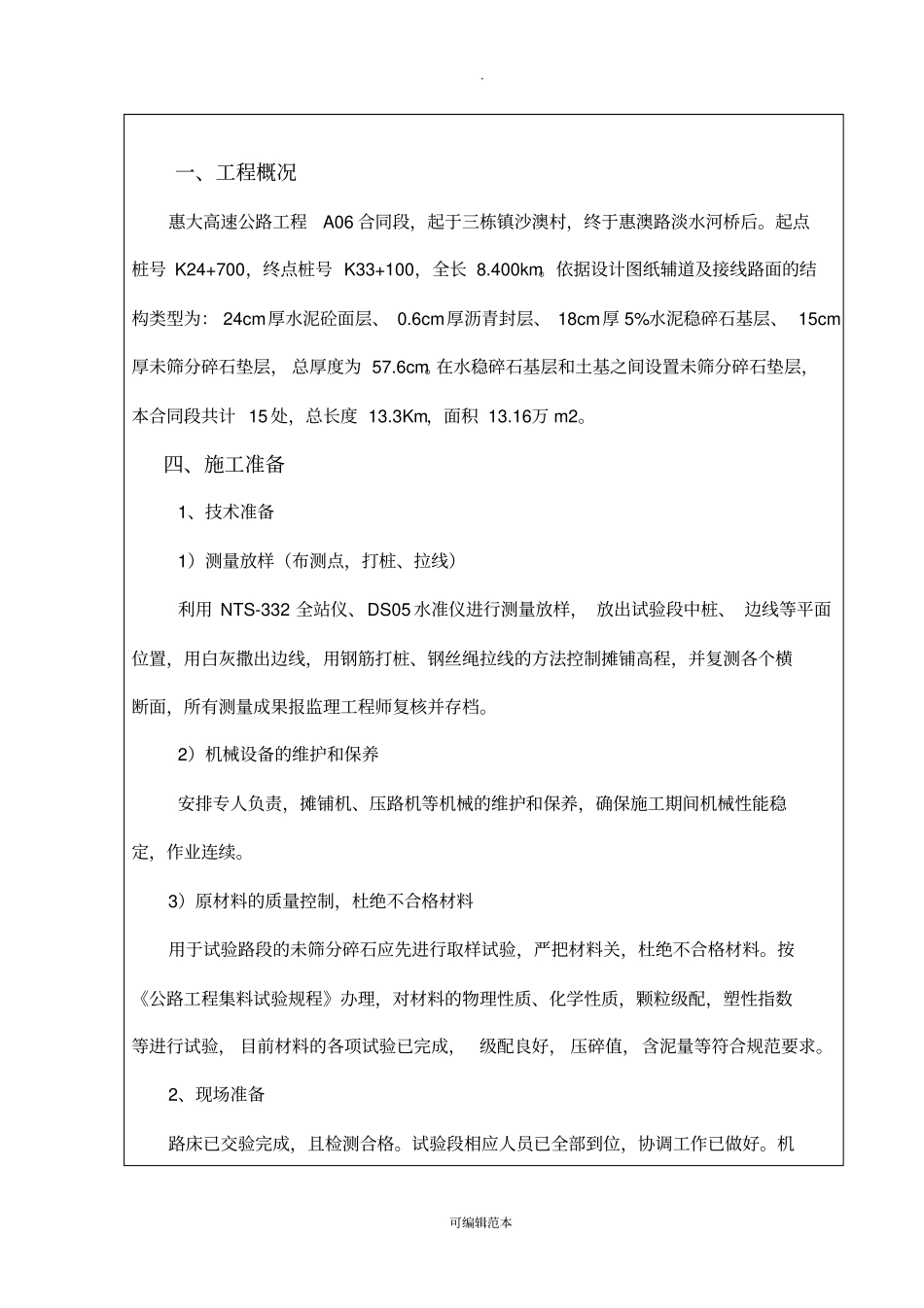

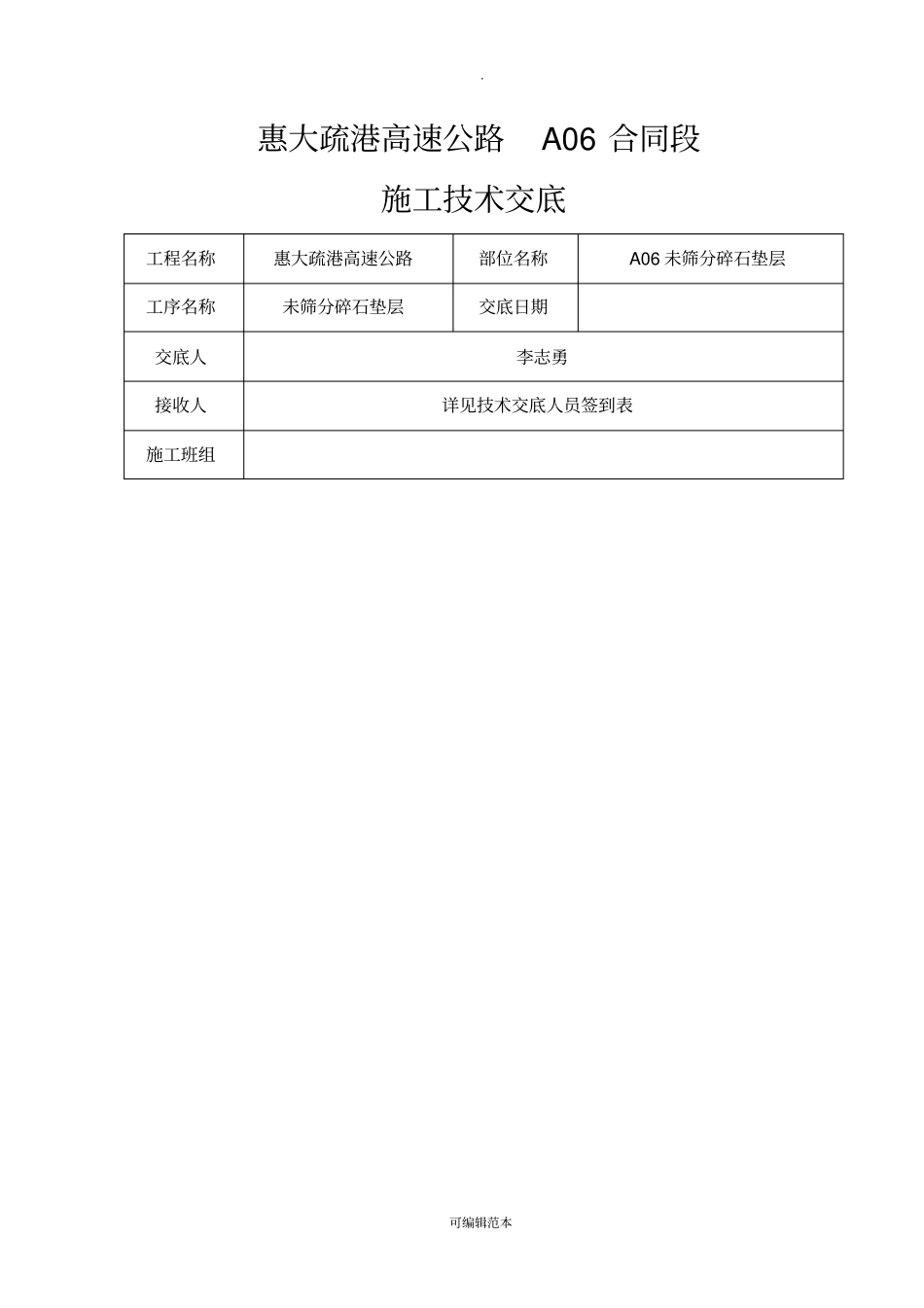

.可编辑范本惠大疏港高速公路A06合同段施工技术交底工程名称惠大疏港高速公路部位名称A06未筛分碎石垫层工序名称未筛分碎石垫层交底日期交底人李志勇接收人详见技术交底人员签到表施工班组.可编辑范本一、工程概况惠大高速公路工程A06合同段，起于三栋镇沙澳村，终于惠澳路淡水河桥后。起点桩号K24+700，终点桩号K33+100，全长8.400km。依据设计图纸辅道及接线路面的结构类型为：24cm厚水泥砼面层、0.6cm厚沥青封层、18cm厚5%水泥稳碎石基层、15cm厚未筛分碎石垫层，总厚度为57.6cm。在水稳碎石基层和土基之间设置未筛分碎石垫层，本合同段共计15处，总长度13.3Km，面积13.16万m2。四、施工准备1、技术准备1）测量放样（布测点，打桩、拉线）利用NTS-332全站仪、DS05水准仪进行测量放样，放出试验段中桩、边线等平面位置，用白灰撒出边线，用钢筋打桩、钢丝绳拉线的方法控制摊铺高程，并复测各个横断面，所有测量成果报监理工程师复核并存档。2）机械设备的维护和保养安排专人负责，摊铺机、压路机等机械的维护和保养，确保施工期间机械性能稳定，作业连续。3）原材料的质量控制，杜绝不合格材料用于试验路段的未筛分碎石应先进行取样试验，严把材料关，杜绝不合格材料。按《公路工程集料试验规程》办理，对材料的物理性质、化学性质，颗粒级配，塑性指数等进行试验，目前材料的各项试验已完成，级配良好，压碎值，含泥量等符合规范要求。2、现场准备路床已交验完成，且检测合格。试验段相应人员已全部到位，协调工作已做好。机.可编辑范本械组合配备全部完成，作业路线，作业程序已确定，确保作业连续；施工准备工作全部完成。3、人员、机械设备的配备拟投入管理人员10名，工人及机械作业人员50人；摊铺机1台、推土机2台、25T压路机2台、洒水车1台，平地机1台，WCB600稳定粒料拌和机1台，运输车18台等机械进行联合作业。主要人员机械配备详见下表：主要管理人员一览表编号姓名学历职务职称备注1黄培生本科项目经理高级工程师负责全面管理2李志勇本科项目总工程师高级工程师负责技术指导3汪杰山专科质检工程师工程师负责现场质检工作4黄岸强本科测量工程师测量工程师具体现场测量工作5刘文诚本科路基工程师工程师现场施工负责人6刘惠康专科安全负责人粤建安C负责现场安全7史伟华专科试验质检工程师检测工程师负责试验质检路基试验段主要机械设备一览表机械设备或仪器名称规格或型号数量备注压路机3YJ25225T压路机水泥稳定粒料拌和站WCB6001平地机PY1801推土机T1601摊铺机LTL602摊铺宽度6m洒水车5T1自卸运输车20T18.可编辑范本主要试验和检测仪器设备表序号仪器设备名称规格型号数量1重型电动击实仪及附件SD-Ⅲ型22灌砂法容重测定仪Φ150、Φ200各2套3电子天平2000g/10mg24中型烘箱101-2型25标准孔石子筛（套）方孔筛26液塑限联合测定仪PC-10017土壤有机质含量测定仪QF-1型18含水量快速测定仪HKC型29CBR试验仪CBR及附件110弯沉仪111全站仪NTS-332212水准仪DS0521360T万能材料试验机WE-100A1三、施工工艺由于本地区很难找到满足要求的未筛分碎石厂，为了保证质量，经试验试配，总监办批复，未筛分碎石采用大石、小石、石屑进行掺配，材料的配比：大石（20-40mm):小石（5-31.5mm)：石屑=35：30：35，材料筛分满足<<公路路面基层施工技术规范>>表6.2.7中1号级配要求。采用水稳拌和站（WCB600）拌和。施工前应做好路基的验收工作，路基交验资料齐全，手续完备。路基表面上的浮土、杂物全部清除，并洒水湿润。未筛分碎石垫层施工采用自卸汽车运输、摊铺机摊铺，打桩挂线控制高程，局部人工精平、25T压路机碾压，试验及技术人员跟踪检测压实指标及其它控制指标。施工工艺流程框图如下：.可编辑范本未筛分碎石垫层工艺流程框图路床顶面清理测量放样（打桩、挂线）未筛分碎石原材料检测未筛分碎石拌和未筛分碎石运输摊铺机摊铺作业碾压垫层试验段控制指标检测.可编辑范本交通封闭弯沉检测总结报告1、路床顶面清理在未筛分碎石垫层施工之前，对路床顶面进行清理及检测，路基顶面标高、平整度、横坡等指标均符合设计及规范要求。路基表面上的浮土、杂物已全部清除，并洒水湿润。2、测量放样测...
