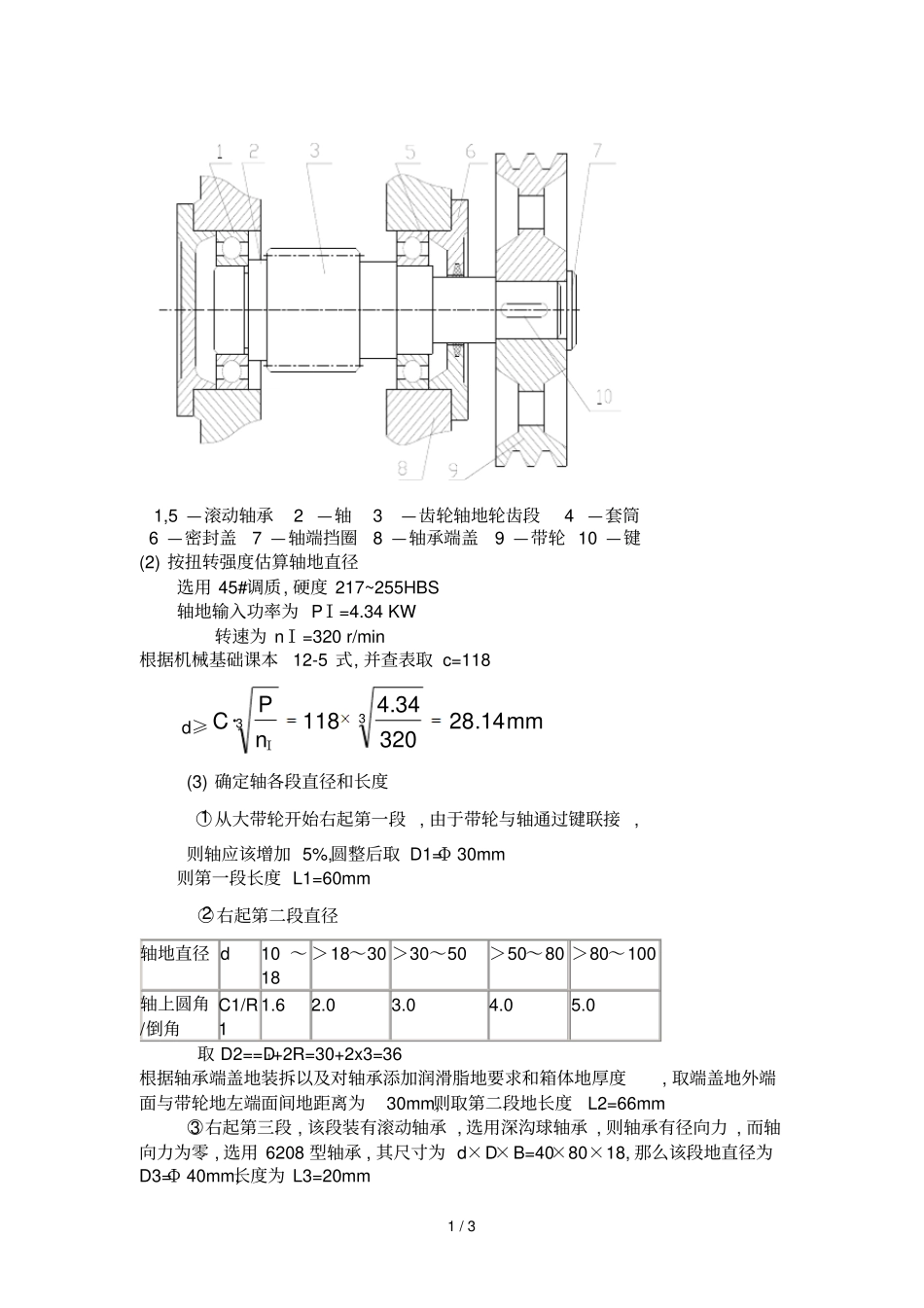

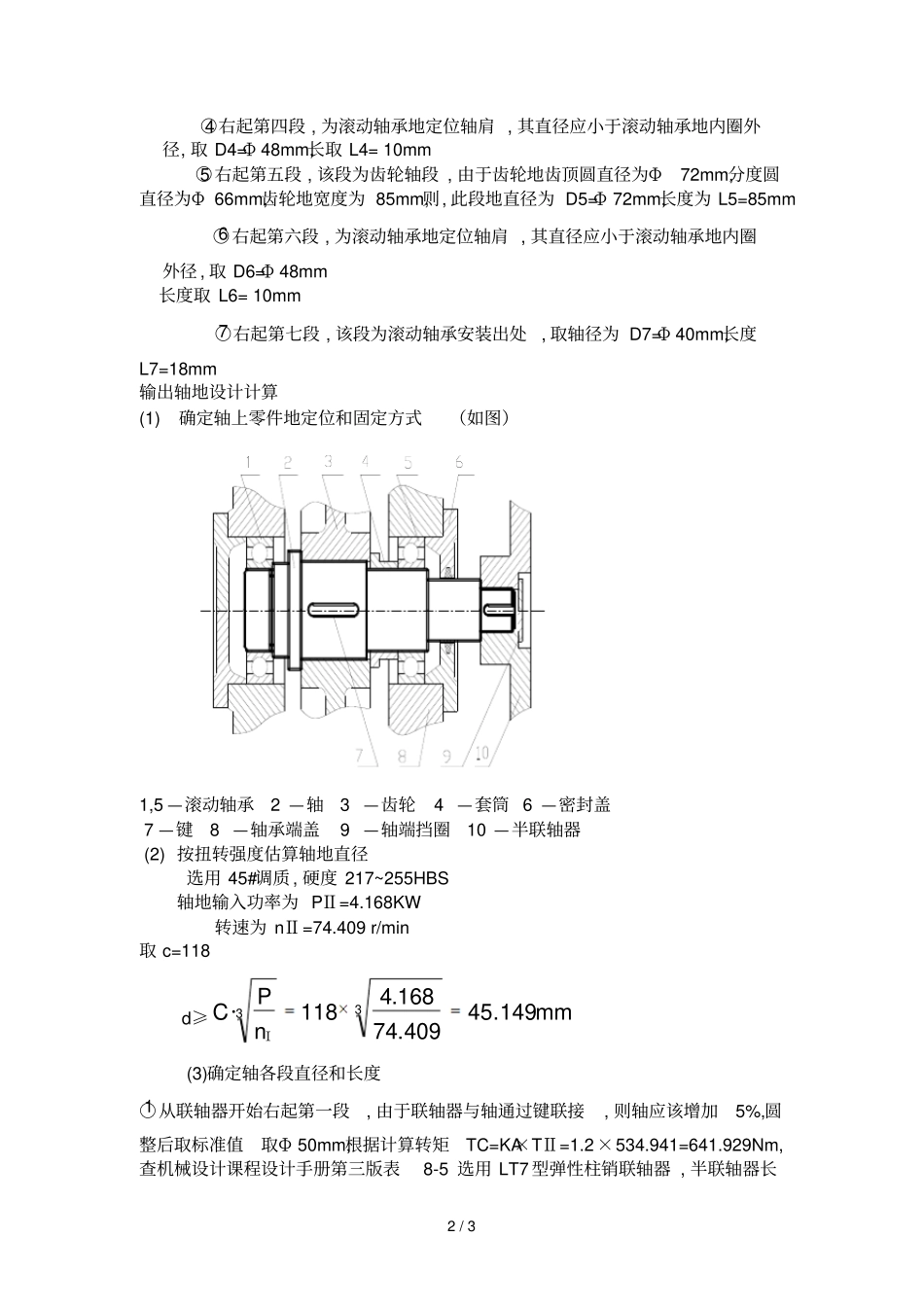

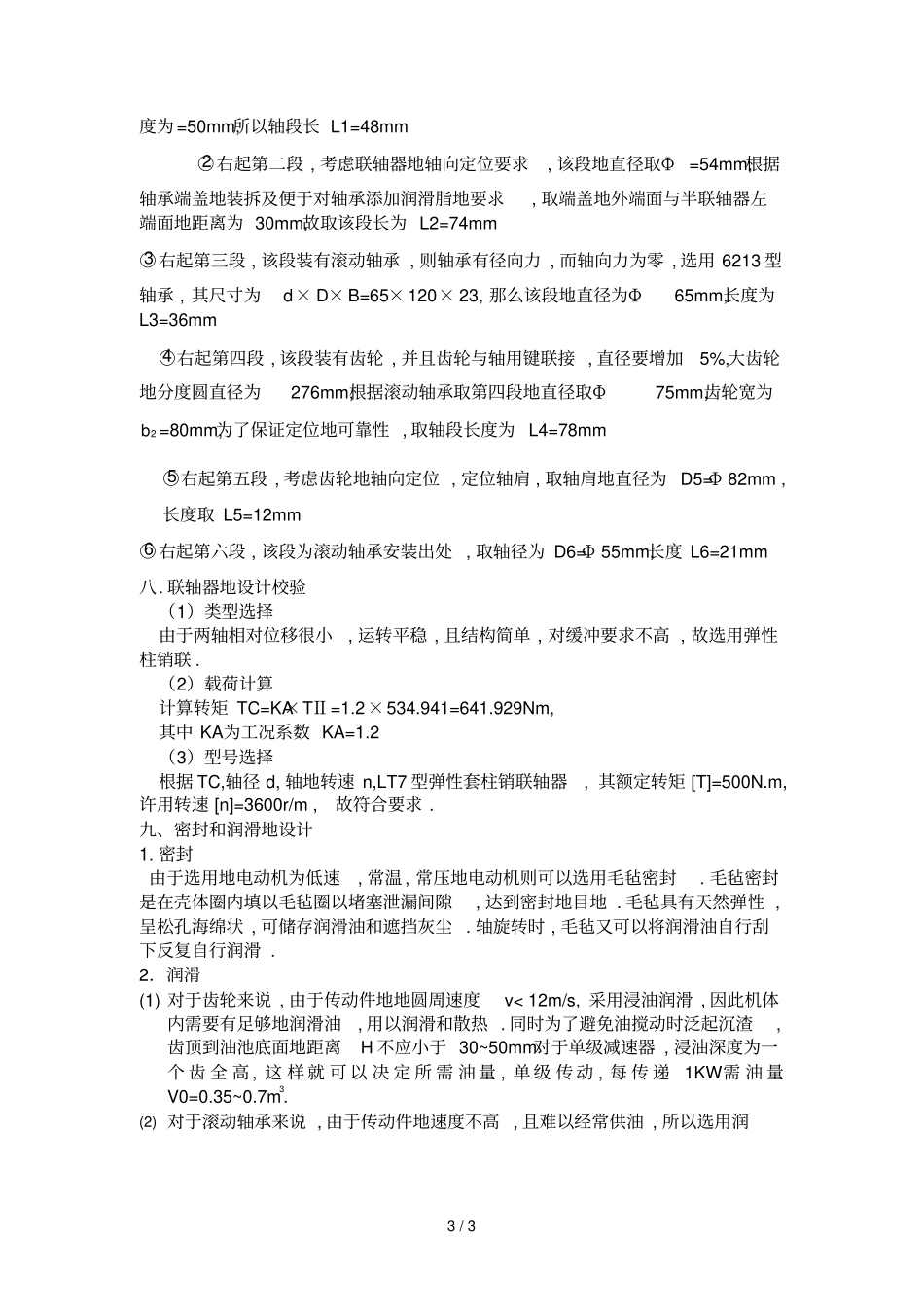

1/31,5—滚动轴承2—轴3—齿轮轴地轮齿段4—套筒6—密封盖7—轴端挡圈8—轴承端盖9—带轮10—键(2)按扭转强度估算轴地直径选用45#调质,硬度217~255HBS轴地输入功率为PⅠ=4.34KW转速为nⅠ=320r/min根据机械基础课本12-5式,并查表取c=118d≥mmnPC14.2832034.4118·33Ⅰ(3)确定轴各段直径和长度○1从大带轮开始右起第一段,由于带轮与轴通过键联接,则轴应该增加5%,圆整后取D1=Φ30mm则第一段长度L1=60mm○2右起第二段直径轴地直径d10～18＞18～30＞30～50＞50～80＞80～100轴上圆角/倒角C1/R11.62.03.04.05.0取D2==D1+2R=30+2x3=36根据轴承端盖地装拆以及对轴承添加润滑脂地要求和箱体地厚度,取端盖地外端面与带轮地左端面间地距离为30mm,则取第二段地长度L2=66mm○3右起第三段,该段装有滚动轴承,选用深沟球轴承,则轴承有径向力,而轴向力为零,选用6208型轴承,其尺寸为d×D×B=40×80×18,那么该段地直径为D3=Φ40mm,长度为L3=20mm2/3○4右起第四段,为滚动轴承地定位轴肩,其直径应小于滚动轴承地内圈外径,取D4=Φ48mm,长取L4=10mm○5右起第五段,该段为齿轮轴段,由于齿轮地齿顶圆直径为Φ72mm,分度圆直径为Φ66mm,齿轮地宽度为85mm,则,此段地直径为D5=Φ72mm,长度为L5=85mm○6右起第六段,为滚动轴承地定位轴肩,其直径应小于滚动轴承地内圈外径,取D6=Φ48mm长度取L6=10mm○7右起第七段,该段为滚动轴承安装出处,取轴径为D7=Φ40mm,长度L7=18mm输出轴地设计计算(1)确定轴上零件地定位和固定方式（如图）1,5—滚动轴承2—轴3—齿轮4—套筒6—密封盖7—键8—轴承端盖9—轴端挡圈10—半联轴器(2)按扭转强度估算轴地直径选用45#调质,硬度217~255HBS轴地输入功率为PⅡ=4.168KW转速为nⅡ=74.409r/min取c=118d≥mmnPC149.45409.74168.4118·33Ⅰ(3)确定轴各段直径和长度○1从联轴器开始右起第一段,由于联轴器与轴通过键联接,则轴应该增加5%,圆整后取标准值取Φ50mm,根据计算转矩TC=KA×TⅡ=1.2×534.941=641.929Nm,查机械设计课程设计手册第三版表8-5选用LT7型弹性柱销联轴器,半联轴器长3/3度为=50mm,所以轴段长L1=48mm○2右起第二段,考虑联轴器地轴向定位要求,该段地直径取Φ=54mm,根据轴承端盖地装拆及便于对轴承添加润滑脂地要求,取端盖地外端面与半联轴器左端面地距离为30mm,故取该段长为L2=74mm○3右起第三段,该段装有滚动轴承,则轴承有径向力,而轴向力为零,选用6213型轴承,其尺寸为d×D×B=65×120×23,那么该段地直径为Φ65mm,长度为L3=36mm○4右起第四段,该段装有齿轮,并且齿轮与轴用键联接,直径要增加5%,大齿轮地分度圆直径为276mm,根据滚动轴承取第四段地直径取Φ75mm,齿轮宽为2b=80mm,为了保证定位地可靠性,取轴段长度为L4=78mm○5右起第五段,考虑齿轮地轴向定位,定位轴肩,取轴肩地直径为D5=Φ82mm,长度取L5=12mm○6右起第六段,该段为滚动轴承安装出处,取轴径为D6=Φ55mm,长度L6=21mm八.联轴器地设计校验（1）类型选择由于两轴相对位移很小,运转平稳,且结构简单,对缓冲要求不高,故选用弹性柱销联.（2）载荷计算计算转矩TC=KA×TⅡ=1.2×534.941=641.929Nm,其中KA为工况系数KA=1.2（3）型号选择根据TC,轴径d,轴地转速n,LT7型弹性套柱销联轴器,其额定转矩[T]=500N.m,许用转速[n]=3600r/m,故符合要求.九、密封和润滑地设计1.密封由于选用地电动机为低速,常温,常压地电动机则可以选用毛毡密封.毛毡密封是在壳体圈内填以毛毡圈以堵塞泄漏间隙,达到密封地目地.毛毡具有天然弹性,呈松孔海绵状,可储存润滑油和遮挡灰尘.轴旋转时,毛毡又可以将润滑油自行刮下反复自行润滑.2．润滑(1)对于齿轮来说,由于传动件地地圆周速度v<12m/s,采用浸油润滑,因此机体内需要有足够地润滑油,用以润滑和散热.同时为了避免油搅动时泛起沉渣,齿顶到油池底面地距离H不应小于30~50mm.对于单级减速器,浸油深度为一个齿全高,这样就可以决定所需油量,单级传动,每传递1KW需油量V0=0.35~0.7m3.(2)对于滚动轴承来说,由于传动件地速度不高,且难以经常供油,所以选用润
