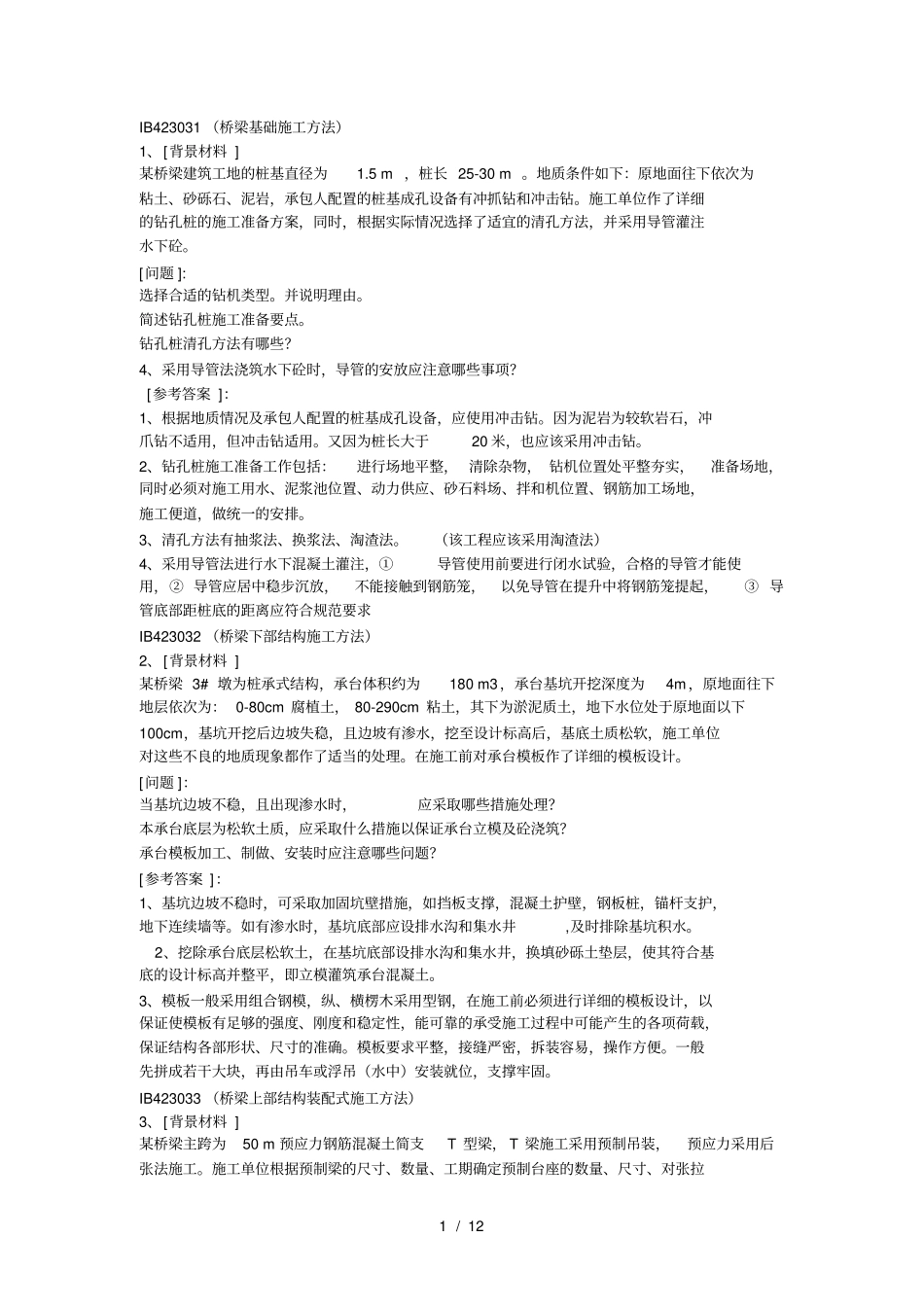

1/12IB423031（桥梁基础施工方法）1、[背景材料]某桥梁建筑工地的桩基直径为1.5m，桩长25-30m。地质条件如下：原地面往下依次为粘土、砂砾石、泥岩，承包人配置的桩基成孔设备有冲抓钻和冲击钻。施工单位作了详细的钻孔桩的施工准备方案，同时，根据实际情况选择了适宜的清孔方法，并采用导管灌注水下砼。[问题]:选择合适的钻机类型。并说明理由。简述钻孔桩施工准备要点。钻孔桩清孔方法有哪些？4、采用导管法浇筑水下砼时，导管的安放应注意哪些事项？[参考答案]：1、根据地质情况及承包人配置的桩基成孔设备，应使用冲击钻。因为泥岩为较软岩石，冲爪钻不适用，但冲击钻适用。又因为桩长大于20米，也应该采用冲击钻。2、钻孔桩施工准备工作包括：进行场地平整，清除杂物，钻机位置处平整夯实，准备场地，同时必须对施工用水、泥浆池位置、动力供应、砂石料场、拌和机位置、钢筋加工场地，施工便道，做统一的安排。3、清孔方法有抽浆法、换浆法、淘渣法。（该工程应该采用淘渣法）4、采用导管法进行水下混凝土灌注，①导管使用前要进行闭水试验，合格的导管才能使用，②导管应居中稳步沉放，不能接触到钢筋笼，以免导管在提升中将钢筋笼提起，③导管底部距桩底的距离应符合规范要求IB423032（桥梁下部结构施工方法）2、[背景材料]某桥梁3#墩为桩承式结构，承台体积约为180m3，承台基坑开挖深度为4m，原地面往下地层依次为：0-80cm腐植土，80-290cm粘土，其下为淤泥质土，地下水位处于原地面以下100cm，基坑开挖后边坡失稳，且边坡有渗水，挖至设计标高后，基底土质松软，施工单位对这些不良的地质现象都作了适当的处理。在施工前对承台模板作了详细的模板设计。[问题]：当基坑边坡不稳，且出现渗水时，应采取哪些措施处理？本承台底层为松软土质，应采取什么措施以保证承台立模及砼浇筑？承台模板加工、制做、安装时应注意哪些问题？[参考答案]：1、基坑边坡不稳时，可采取加固坑壁措施，如挡板支撑，混凝土护壁，钢板桩，锚杆支护，地下连续墙等。如有渗水时，基坑底部应设排水沟和集水井,及时排除基坑积水。2、挖除承台底层松软土，在基坑底部设排水沟和集水井，换填砂砾土垫层，使其符合基底的设计标高并整平，即立模灌筑承台混凝土。3、模板一般采用组合钢模，纵、横楞木采用型钢，在施工前必须进行详细的模板设计，以保证使模板有足够的强度、刚度和稳定性，能可靠的承受施工过程中可能产生的各项荷载，保证结构各部形状、尺寸的准确。模板要求平整，接缝严密，拆装容易，操作方便。一般先拼成若干大块，再由吊车或浮吊（水中）安装就位，支撑牢固。IB423033（桥梁上部结构装配式施工方法）3、[背景材料]某桥梁主跨为50m预应力钢筋混凝土简支T型梁，T梁施工采用预制吊装，预应力采用后张法施工。施工单位根据预制梁的尺寸、数量、工期确定预制台座的数量、尺寸、对张拉2/12机具作了校验，并对预应力的张拉、灌浆等施工工艺进行了控制。[问题]：对张拉机具的使用有哪些要求？预应力张拉“双控”指标指哪两项？以哪一项为主？3、应力筋张拉后，承包单位施工人员冲洗孔道后，立即进行压浆，使用压浆泵从孔道任意一端开始，直至梁另一端孔道溢出水泥浆即可。请指出以上操作有哪些错误，并改正。[参考答案]：1、张拉使用的张拉机及油泵、锚、夹具必须符合设计要求，并配套使用，配套定期校验，以准确标定张拉力与压力表读数间的关系曲线。2、预应力张拉“双控”指标指应力控制与伸长值控制，以应力控制为主，同时以伸长值作为校核。3、共有三处错误。分别为：（1）冲洗孔道后，立即进行压浆；（2）从孔道任意一端开始；（3）压至另一端孔道溢出水泥浆即可。（应增加改正后的内容才算完整）4、[背景材料]某高速公路D合同段，K23+340为一座桥跨结构为30m的连续箱梁，桥高21米，共计32片箱梁，单梁约重80吨，该桥右侧为一大块麦地，经理部布置为预制场。确定的预制安装施工方案为：设32个台座，全部预制完成后，采用130吨吊车装就位。工程部门作出主要施工方案如下：1、人工清表10cm，放样32个台座，立模，现浇15m厚C20砼，埋设对拉杆预留孔，台座顶面撒水泥抹光平整。2、外模采用已...
