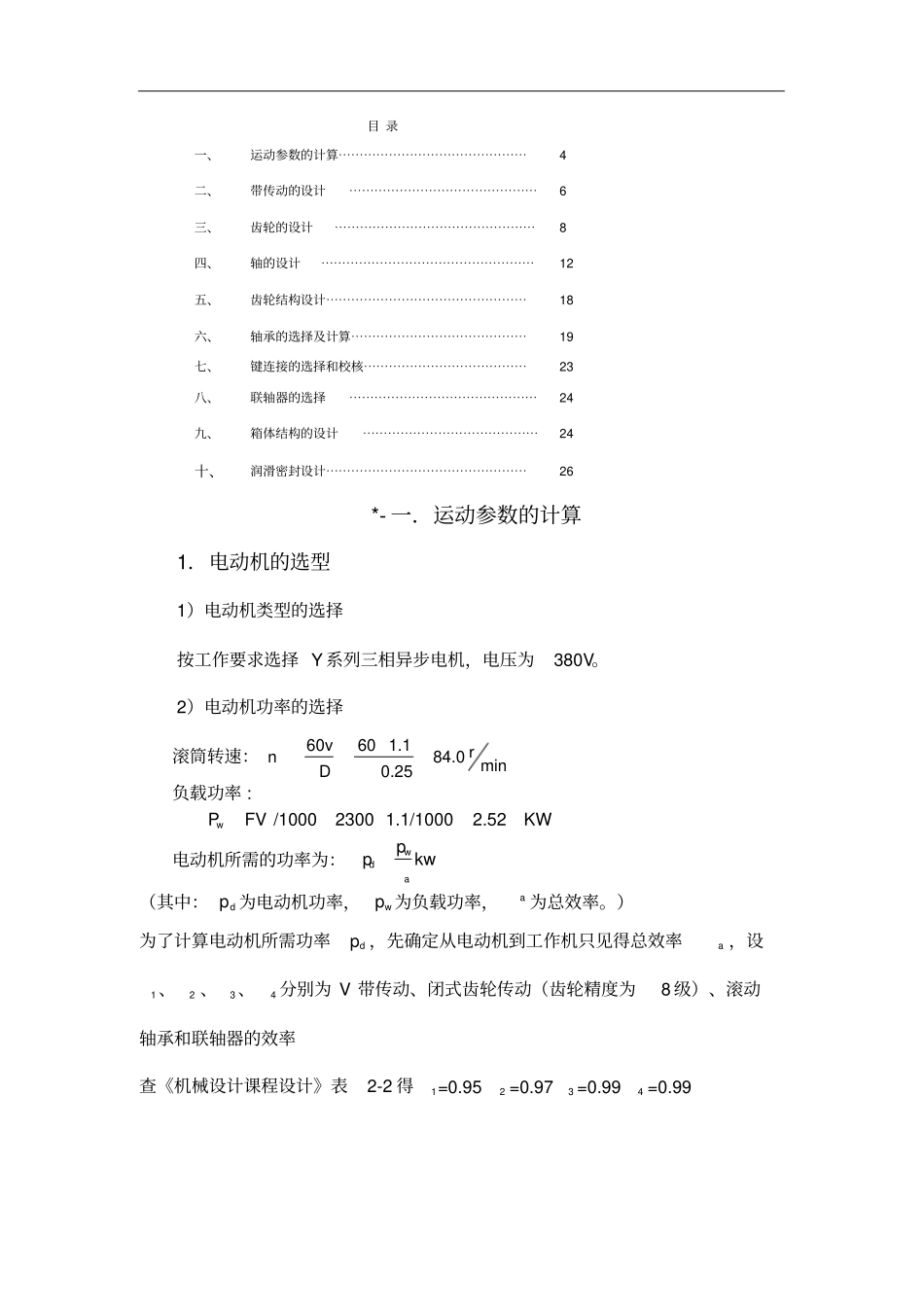

一级齿轮减速器课程设计说明书--------------------------------------------------------------------------作者:_____________--------------------------------------------------------------------------日期:_____________目录一、运动参数的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4二、带传动的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6三、齿轮的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8四、轴的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12五、齿轮结构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18六、轴承的选择及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19七、键连接的选择和校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23八、联轴器的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24九、箱体结构的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24十、润滑密封设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26*-一．运动参数的计算1．电动机的选型1）电动机类型的选择按工作要求选择Y系列三相异步电机，电压为380V。2）电动机功率的选择滚筒转速：60601.184.0min0.25vrnD负载功率:/100023001.1/10002.52wPFVKW电动机所需的功率为：kwawdpp（其中：dp为电动机功率，wp为负载功率，a为总效率。）为了计算电动机所需功率dp，先确定从电动机到工作机只见得总效率a，设1、2、3、4分别为V带传动、闭式齿轮传动（齿轮精度为8级）、滚动轴承和联轴器的效率查《机械设计课程设计》表2-2得1=0.952=0.973=0.994=0.993a123430.950.970.990.990.8852折算到电动机的功率为:2.532.858kw0.8852wdapp选取额定功率未3kw3）电动机转速的选择选择常用的同步转速为1500r/min和1000r/min。4）电动机型号的选择电动机型号额定功率同步转速满载转速总传动比轴外伸轴径轴外伸长度Y100L2-43.0kw1500r/min1430r/min17.0228mm60mmY132S-63.0kw1000r/min960r/min11.4338mm80mm为了合理分配传动比，使机构紧凑，选用电动机Y132S-62．计算传动装置的总传动比和分配传动比(1)总传动比:960i11.4384.0mawnn（2）选择带传动的传动比13i（3）齿轮的传动比2111.433.813aiii3．计算传动装置的运动和动力参数：（1）计算各轴的转速:I轴转速：1/960/3320/minImnnir2/320/3.8183.99/minIIInnir83.99/minIIIIInnr（2）各轴的输入功率I轴上齿轮的输入功率:1w34.4160.950.992.715PPKW1II轴输入功率：134.3280.970.992.607IIPPKW2III轴输入功率：42.6070.990.992.556IIIIIPPKW3（3）各轴的转矩电动机的输出转矩：1119550/n95502.715/32081.026mTPN9550/n95502.607/83.99296.426mIIIIIITPN9550/n95502.556/83.99290.627mIIIIIIIIITPN运动和动力参数如下表轴号转速n/(r/min)输入功率P（kW）转矩T（mN）传动比i电动机轴9602.85828.4313Ⅰ轴9602.71581.0263.81Ⅱ轴83.992.607296.4261Ⅲ轴83.992.556290.627二．带传动的设计1.确定计算功率查课本表8-7得：1.1AK1.133.3kcaAPkPW,式中为工作情况系数，p为传递的额定功率,即电机的额定功率.2.选择带型号根据3.3caP，1.1Ak,查课本图8-11选用带型为A型带．3.选取带轮基准直径21,dddd1）初选小带轮基准直径查课本表8-6和表8-8取小带轮基准直径1100ddmm2）验算带速v11009605.03/601000601000dmdnVms在5～25m/s范围内，故V带合适3）计算大带轮基准直径2113100300dddidmm查课本表8-8后取2315ddmm4.确定中心距a和带的基准长度根据课本式8-20，初步选取中心距0500mma所以带长,dL=1122200()2()1675mm24ddddddadda查课本表8-2选取基准长度1600dLmm得实际中心距0160016755046222ddLLaamm由8-24式得中心距地变化范围为438~510mm5.验算小带轮包角1211180180159ddddaoo，包角合适。6.确定v带根数z1）计算单根V带额定功率rP由1100ddmm和1n960/minr查课本表8-4a得00.9576kpW转速1n960/minr，传动比13i,查课本8-4a得00.11pkW查课本表8-2得0.99LK查课本表8-5,并由内插值法得K=0.94600()(0.95760.11)0.9460.990.9999rLPPPKKkW2）带的根数3.33.300.9999carpZp故选Z=4根带。7.计算初拉力由8-3得q=0.1kg/m，单根普通Ｖ带张紧后的初拉力为20min500137.2zvFqvN（2.5-K）（）K8.计算作用在轴上的压轴力pF101592sin24137.2sin108122pFzFN9.V带轮的结构设计（1）B=（Z-1...
