高一物理--运动学图像(s-t图像v-t图像a-t图像)VIP专享VIP免费

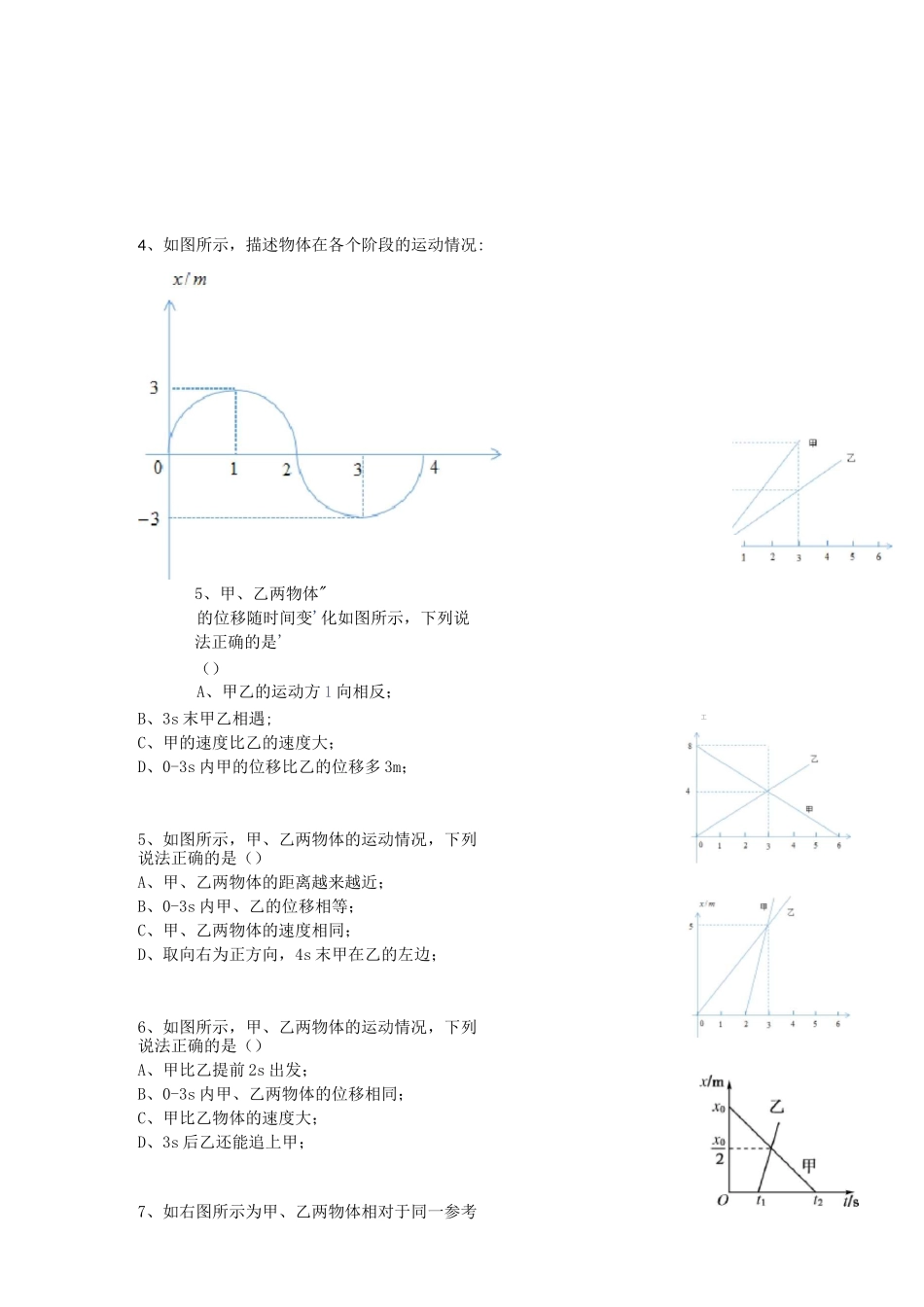

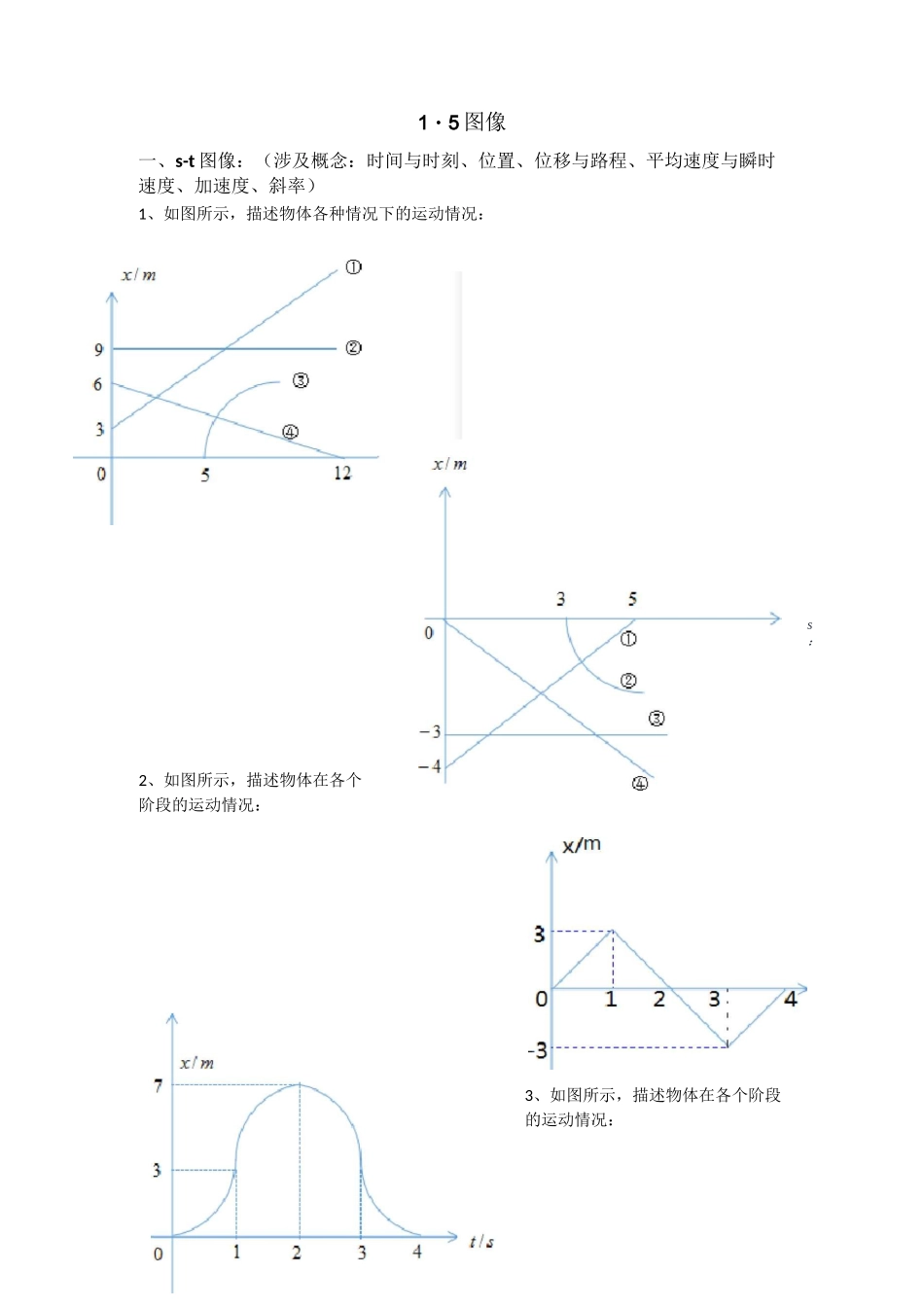

1・5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：s：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况:5、甲、乙两物体"的位移随时间变'化如图所示，下列说法正确的是'（）A、甲乙的运动方1向相反；B、3s末甲乙相遇;C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考工r系的x—t图象，下面说法正确的是（）A.甲、乙两物体的出发点相距X。B.甲、乙两物体都做匀速直线运动C.甲物体比乙物体早出发的时间为t]D.甲、乙两物体向同方向运动18、下图是做直线运动的甲、乙两个物体的位移一时间图象，由图象可知（A.乙开始运动时，两物体相距20mB.在0〜10s这段时间内，两物体间的距离逐渐增大C.在10〜25s这段时间内，两物体间的距离逐渐变小D.两物体在10s时相距最远，在25s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同;C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s,位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m,然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-1图象。并求出该汽车的平均速率。二、v-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：v/m/s3、如图所示，描述物体在各个阶段的运动情况：Av/m/s2、如图所示，描述物体在各个阶段的运动情4、如图所示，描述物体在各个阶段的运动情况：5、如图所示，分析甲乙两物体的运动情况。6、如图所示，分析甲乙两物体的运动情况。7、如图所示，分析甲乙两物体的运动情况。8、如图所示，分析甲乙两物体的运动情况。v/m/5V.'W/5甲图所示，分析甲乙两物体的运动情况。10、如图所示，分析甲乙两物体的运动情况。11、如图所示，分析甲乙两物体的运动情况。12、如图所示，分析甲乙两物体的运动情况。A.B.C.A.B.13、下图为某物体做直线运动的v—t图象，关于物体在前4s的运动情况，下列说法正确的是()物体始终向同一方向运动物体的加速度大小不变，方向与初速度方向相同物体在前2s内做减速运动物体在前2s内做加速运动物体的总位移为0,总路程为4m物体4s末的速度为2m/s14、A、B两个物体在同一地点，沿同一直线做匀变速直线运动,示，贝％)A、B两物体运动方向一定相反前4s内A、B两物体的位移相同t=4s时，A、B两物体的速度相同A物体的加速度比B物体的加速度大15、已知甲、乙两物体在同一位置，某时刻开始甲、乙均向东做匀速直线运动，甲的速度为5m/s,乙的速度为2m/s,求5s之后甲乙相距多远？16、如图所示，已知甲乙相距200m，某时刻，甲由静止开始向东做匀加速直线运动，加速度为2m/s2，同时刻乙由静止开始向西做匀加速直线运动，加速度大小为4m/s2，求经过多长时间甲乙相距8米？17、甲车以4m/s的速度在平直的公路上匀速行驶，甲车经过乙车旁边时，乙车由静止开始以0.5m/s2的加速度同向做匀加速直线运动，求：⑴乙车在追上甲车前，两车相距的最大距离；(2)乙车追上甲车所用的时间。18、一辆汽车在十字路口等候绿灯，当绿灯亮时汽车以3m/s2的加速度开始行驶，恰在这时一辆自行车在该汽车的后面4.5m处，以6m/s的速度匀速驶来，从后边追赶汽车。求：汽车与自行车是否会相遇，如果会，什么时候相遇？19、甲车以10m/s的速度在平直的公路上匀速行驶，乙车...
