灯具安装施工工艺 VIP免费

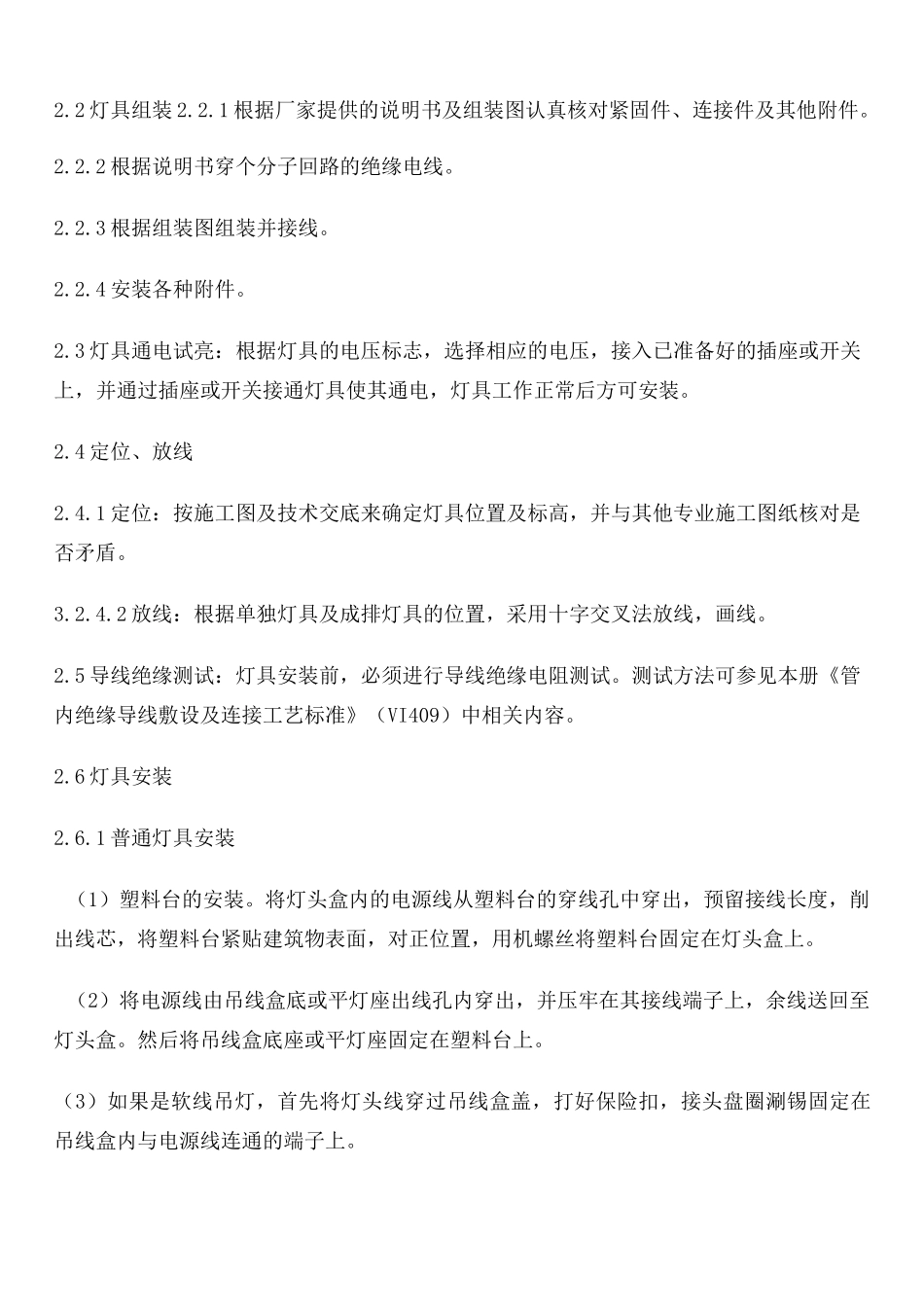

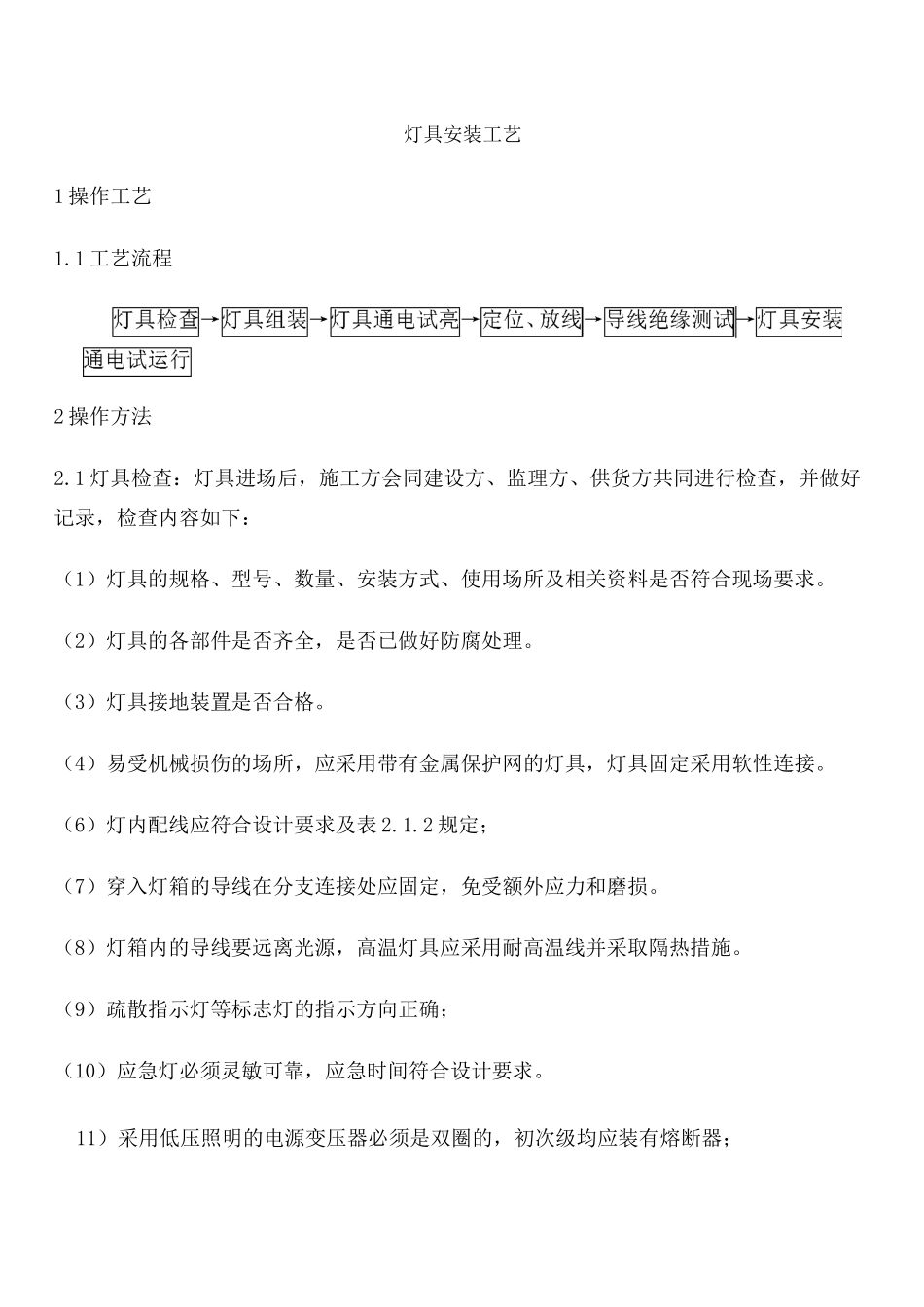

灯具安装工艺1操作工艺1.1工艺流程2操作方法2.1灯具检查：灯具进场后，施工方会同建设方、监理方、供货方共同进行检查，并做好记录，检查内容如下：（1）灯具的规格、型号、数量、安装方式、使用场所及相关资料是否符合现场要求。（2）灯具的各部件是否齐全，是否已做好防腐处理。（3）灯具接地装置是否合格。（4）易受机械损伤的场所，应采用带有金属保护网的灯具，灯具固定采用软性连接。（6）灯内配线应符合设计要求及表2.1.2规定；（7）穿入灯箱的导线在分支连接处应固定，免受额外应力和磨损。（8）灯箱内的导线要远离光源，高温灯具应采用耐高温线并采取隔热措施。（9）疏散指示灯等标志灯的指示方向正确；（10）应急灯必须灵敏可靠，应急时间符合设计要求。11）采用低压照明的电源变压器必须是双圈的，初次级均应装有熔断器；2.2灯具组装2.2.1根据厂家提供的说明书及组装图认真核对紧固件、连接件及其他附件。2.2.2根据说明书穿个分子回路的绝缘电线。2.2.3根据组装图组装并接线。2.2.4安装各种附件。2.3灯具通电试亮：根据灯具的电压标志，选择相应的电压，接入已准备好的插座或开关上，并通过插座或开关接通灯具使其通电，灯具工作正常后方可安装。2.4定位、放线2.4.1定位：按施工图及技术交底来确定灯具位置及标高，并与其他专业施工图纸核对是否矛盾。3.2.4.2放线：根据单独灯具及成排灯具的位置，采用十字交叉法放线，画线。2.5导线绝缘测试：灯具安装前，必须进行导线绝缘电阻测试。测试方法可参见本册《管内绝缘导线敷设及连接工艺标准》（VI409）中相关内容。2.6灯具安装2.6.1普通灯具安装（1）塑料台的安装。将灯头盒内的电源线从塑料台的穿线孔中穿出，预留接线长度，削出线芯，将塑料台紧贴建筑物表面，对正位置，用机螺丝将塑料台固定在灯头盒上。（2）将电源线由吊线盒底或平灯座出线孔内穿出，并压牢在其接线端子上，余线送回至灯头盒。然后将吊线盒底座或平灯座固定在塑料台上。（3）如果是软线吊灯，首先将灯头线穿过吊线盒盖，打好保险扣，接头盘圈涮锡固定在吊线盒内与电源线连通的端子上。（4）灯具吊线如需穿塑料软管，必须将软管两端剪成两半分别压在吊线盒与灯头内的保险扣上，软管不能脱出。一般吊灯、吸顶灯灯具安装方法参见图3.2.6.1。图3.2.5.1吊灯、吸顶灯灯具安装方法（5）链吊或管吊的灯具安装时应使用法兰式吊线盒将吊链或吊管固定在法兰盘上。将电源线线芯，按顺时针方向盘圈，平压在灯座螺丝上。如果灯具留有软线接头，则用软线在削出的电源线芯上缠绕5~7圈后，将线芯折回压紧并涮锡。用颜料带和黑胶布分层包扎紧密。将包扎好的接头调顺放回灯头盒，并用长度不小于20mm的木螺丝固定。3.2.6.2荧光灯安装（1）吸项荧光灯安装：首先确定灯具位置，然后将电源线穿入灯箱，将灯箱贴紧建筑表面，用胀管螺栓固定。见图3.2.6.2-1。灯头盒不外露。若荧光灯是安装在吊顶上的，应采用自攻螺丝将灯箱固定在专用吊架上。将电源从接线盒穿金属软管引至灯箱接线盒内，盖上灯箱盖，将上灯管。盒式荧光灯在吊顶板下的安装具体做法如下图3.2.6.2-2。图3.2.6.2-1单管盒式吸顶荧光灯在现浇混凝土屋板下的安装图3.2.6.2-2盒式日光灯在吊顶板下的安装（1）根据灯具与吊顶内接线盒之间的距离，进有配制金属软管，但金属软管必须与盒、灯具可金属软管长度不得大于1.2m,如果采用阻燃喷塑管可不做跨接地线。（2）金属软管连接必须采用配套的软管接头与及灯箱可靠连接，吊顶内严禁有导线明露。行断线靠接地,-|i金属软IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIT已图接线盒3.2.6.3吊链日光灯安装：首先根据灯具至顶板的距离，截好吊链，把吊链一端挂在灯箱挂钩上，另一端固定在吊线盒内，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上橡胶绝缘胶圈或套上阻燃黄腊管以保护导线，在灯箱内的端子板（瓷接头）上压牢。导线连接应涮锡，并用绝缘套管进行保护。最后将灯具的反光板用镀锌机螺丝固定在灯箱上，调整好灯脚，装好灯管。3.2.6.4嵌入式荧光灯安装3.2.6.5嵌入式筒灯的安装1）按施工图确定灯口位置及直径大小交土建在吊顶板上开孔。2）选择...
