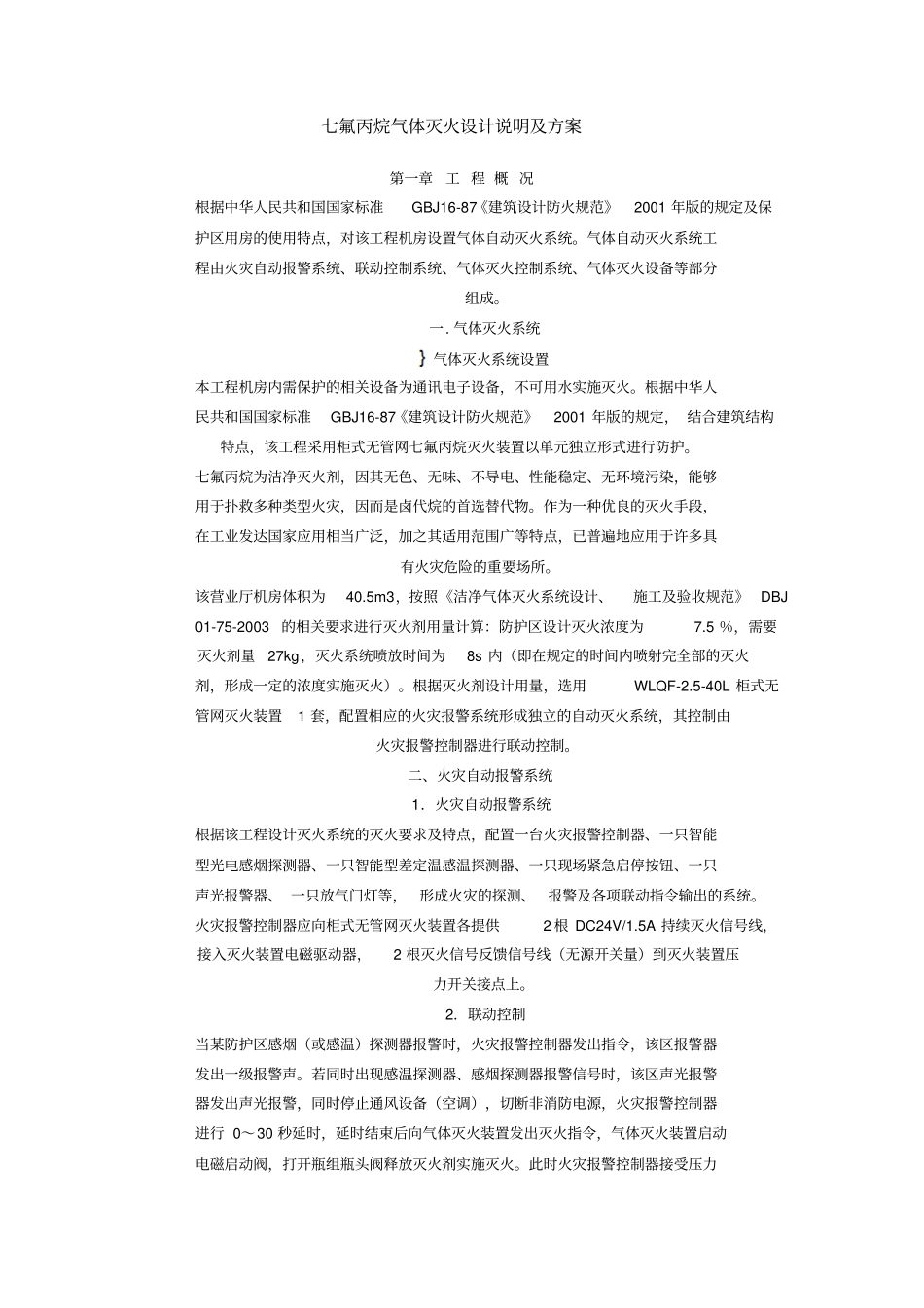

七氟丙烷气体灭火设计说明及方案第一章工程概况根据中华人民共和国国家标准GBJ16-87《建筑设计防火规范》2001年版的规定及保护区用房的使用特点，对该工程机房设置气体自动灭火系统。气体自动灭火系统工程由火灾自动报警系统、联动控制系统、气体灭火控制系统、气体灭火设备等部分组成。一.气体灭火系统气体灭火系统设置本工程机房内需保护的相关设备为通讯电子设备，不可用水实施灭火。根据中华人民共和国国家标准GBJ16-87《建筑设计防火规范》2001年版的规定，结合建筑结构特点，该工程采用柜式无管网七氟丙烷灭火装置以单元独立形式进行防护。七氟丙烷为洁净灭火剂，因其无色、无味、不导电、性能稳定、无环境污染，能够用于扑救多种类型火灾，因而是卤代烷的首选替代物。作为一种优良的灭火手段，在工业发达国家应用相当广泛，加之其适用范围广等特点，已普遍地应用于许多具有火灾危险的重要场所。该营业厅机房体积为40.5m3，按照《洁净气体灭火系统设计、施工及验收规范》DBJ01-75-2003的相关要求进行灭火剂用量计算：防护区设计灭火浓度为7.5％，需要灭火剂量27kg，灭火系统喷放时间为8s内（即在规定的时间内喷射完全部的灭火剂，形成一定的浓度实施灭火）。根据灭火剂设计用量，选用WLQF-2.5-40L柜式无管网灭火装置1套，配置相应的火灾报警系统形成独立的自动灭火系统，其控制由火灾报警控制器进行联动控制。二、火灾自动报警系统1．火灾自动报警系统根据该工程设计灭火系统的灭火要求及特点，配置一台火灾报警控制器、一只智能型光电感烟探测器、一只智能型差定温感温探测器、一只现场紧急启停按钮、一只声光报警器、一只放气门灯等，形成火灾的探测、报警及各项联动指令输出的系统。火灾报警控制器应向柜式无管网灭火装置各提供2根DC24V/1.5A持续灭火信号线，接入灭火装置电磁驱动器，2根灭火信号反馈信号线（无源开关量）到灭火装置压力开关接点上。2．联动控制当某防护区感烟（或感温）探测器报警时，火灾报警控制器发出指令，该区报警器发出一级报警声。若同时出现感温探测器、感烟探测器报警信号时，该区声光报警器发出声光报警，同时停止通风设备（空调），切断非消防电源，火灾报警控制器进行0～30秒延时，延时结束后向气体灭火装置发出灭火指令，气体灭火装置启动电磁启动阀，打开瓶组瓶头阀释放灭火剂实施灭火。此时火灾报警控制器接受压力开关动作反馈信号，显示该防护区已释放灭火剂的信号。三．相关安全要求1.灭火系统喷放灭火剂前，保护区内所有人员必须在延时时间内撤离，灭火完毕（在确认火灾已扑灭的情况下），打开通风系统，将废气排净后，人员才可进入。2.更换新的密封圈、密封垫、安全膜片等，必须由我公司提供与原来零部件型号相匹配、经试验合格的成品，不得随意用未经试验的零部件代用。3.严禁无关人员乱摸乱动灭火装置部件及操作按钮。4.保养、检查、维修必须作好详细记录，如需要时可来函或来电我公司协助解决具体问题。5.防护区的门应向外开启，并能自行关闭；疏散出口的门，必须能从防护区内打开。6.根据国家标准《气体灭火系统施工及验收规范》的规定，气体灭火系统的运行使用应由经过培训的专人负责。7.不宜使设备受阳光直接照射，室内温度不宜超过30℃（必要时应作降温处理）；本工程施工前期、中期及竣工验收必须遵照GB50263-97《气体灭火系统施工及验收规范》相关要求执行，接受主管部门的指导，并严格按图施工，竣工后经相关部门检测验收合格后方可投入使用。第二章工程范围及主要工程量工程范围机房气体自动灭火系统：无管网灭火装置、火灾自动报警系统。系统主要工程量序号名称规格型号单位数量生产厂家1七氟丙烷灭火装置WLQF-2.5-40L台/套12智能型光电感烟探测器JTY-GD/LD3000E只1北京利达3智能型差定温感温探测器JTW-ZD/LD3300E只1北京利达4智能型探测器接线底座LD10E只2北京利达5智能火灾报警控制器JB-QB/LD128E(Q)-32C台1北京利达6现场紧急启停按钮LD1200只1北京利达7放气门灯LD1100只1北京利达8声光报警器LD1000E只1北京利达9浮冲电源（DC24V/10AH）LD5801(A)-5A只1北京利达第二章采用的施工技术规范、标准及依据1.《中华人民共和...
